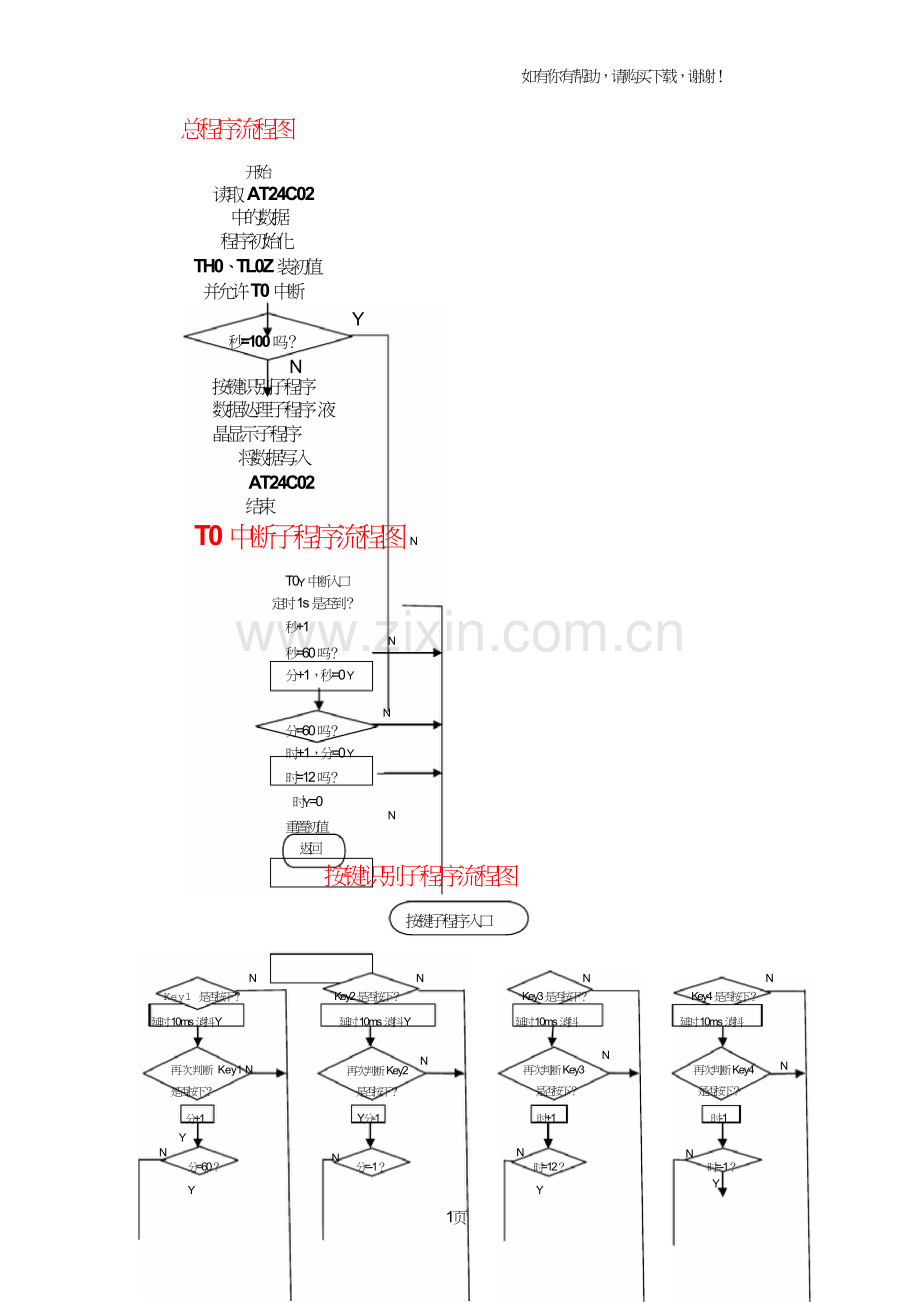

总程序流程图

开始
读取 AT24C02
中的数据
程序初始化
TH0、TL0Z 装初值
并允许 T0 中断
Y
秒=100 吗？
N
按键识别子程序
数据处理子程序 液晶显示子程序
将数据写入
AT24C02
结束
T0 中断子程序流程图 N

T0Y 中断入口
定时 1s 是否到？
秒+1
N
秒=60 吗？

分+1，秒=0 Y

分=60 吗？


N

时+1，分=0 Y
时=12 吗？
时Y=0
N
重置初值
返回
按键识别子程序流程图

按键子程序入口

N N N N
Key1 是否按下？ Key2 是否按下？ Key3 是否按下？ Key4 是否按下？

延时 10ms 消抖 Y

再次判断 Key1 N
是否按下？

分+1
Y

延时 10ms 消抖 Y

再次判断 Key2
是否按下？

Y分-1


N

延时 10ms 消抖

再次判断 Key3
是否按下？

时+1


N

延时 10ms 消抖

再次判断 Key4
是否按下？

时-1


N

N

分=60？

Y
N

分=-1？


1页
N

时=12？

Y
N

时=-1？
Y

Y 如有你有帮助，请购买下载，谢谢！

分<=0 分<=60 时<=0 时<=12

N N N N
Key1 是否释放 Key2 是否释放 Key3 是否释放 Key4 是否释放

Y Y Y Y
返 回

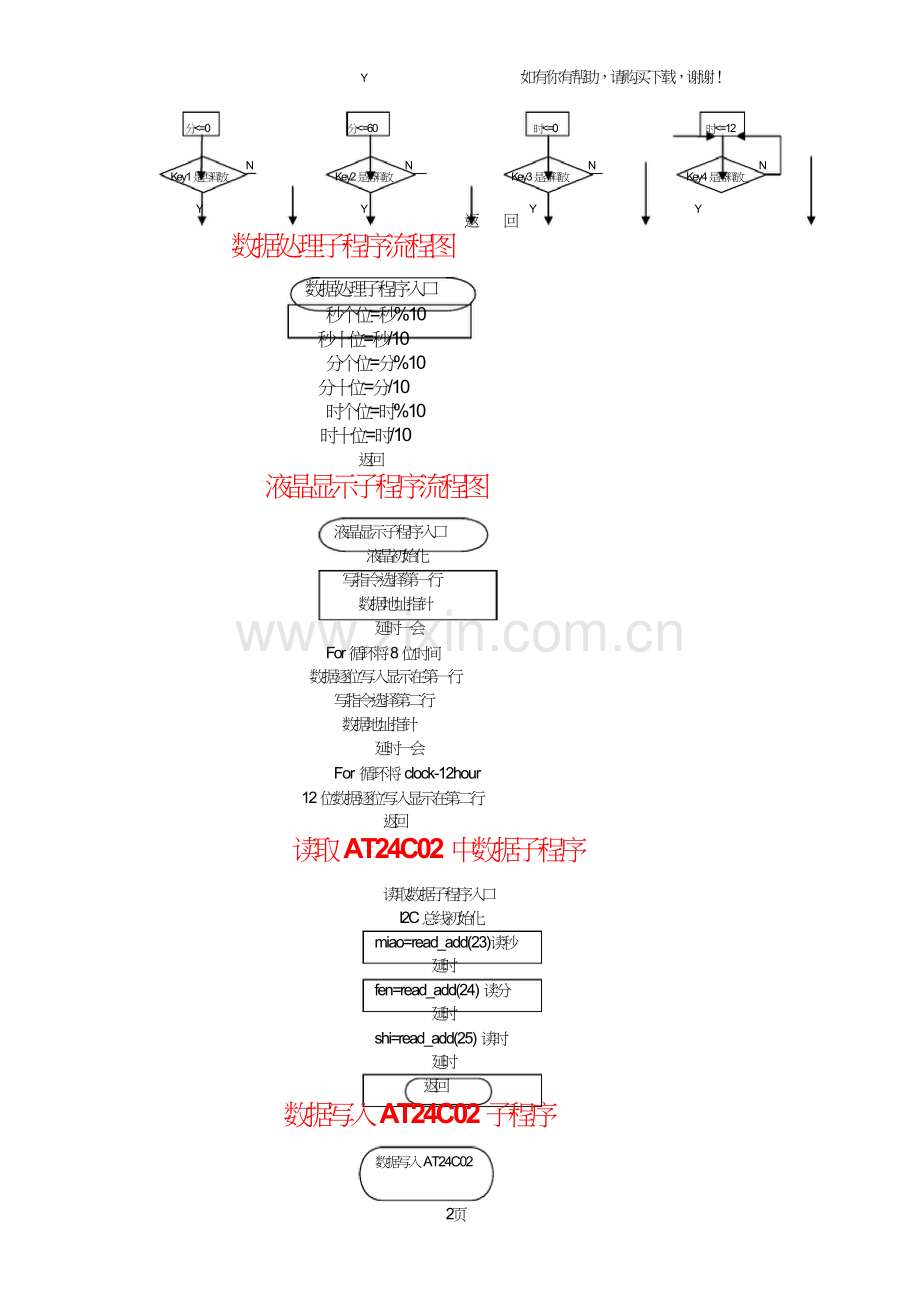

数据处理子程序流程图

数据处理子程序入口
秒个位=秒%10
秒十位=秒/10
分个位=分%10
分十位=分/10
时个位=时%10
时十位=时/10
返回
液晶显示子程序流程图

液晶显示子程序入口
液晶初始化
写指令选择第一行
数据地址指针
延时一会
For 循环将 8 位时间
数据逐位写入显示在第一行
写指令选择第二行
数据地址指针
延时一会
For 循环将 clock-12hour
12 位数据逐位写入显示在第二行
返回
读取 AT24C02 中数据子程序

读取数据子程序入口
I2C 总线初始化
miao=read_add(23)读秒
延时
fen=read_add(24) 读分
延时
shi=read_add(25) 读时
延时
返回
数据写入 AT24C02 子程序

数据写入 AT24C02

2页

如有你有帮助，请购买下载，谢谢！

子程序入口
write_add(23,miao)写秒
延时
、

write_add(24,fen)写分
延时
write_add(25,shi)写时
延时
结束

3页
