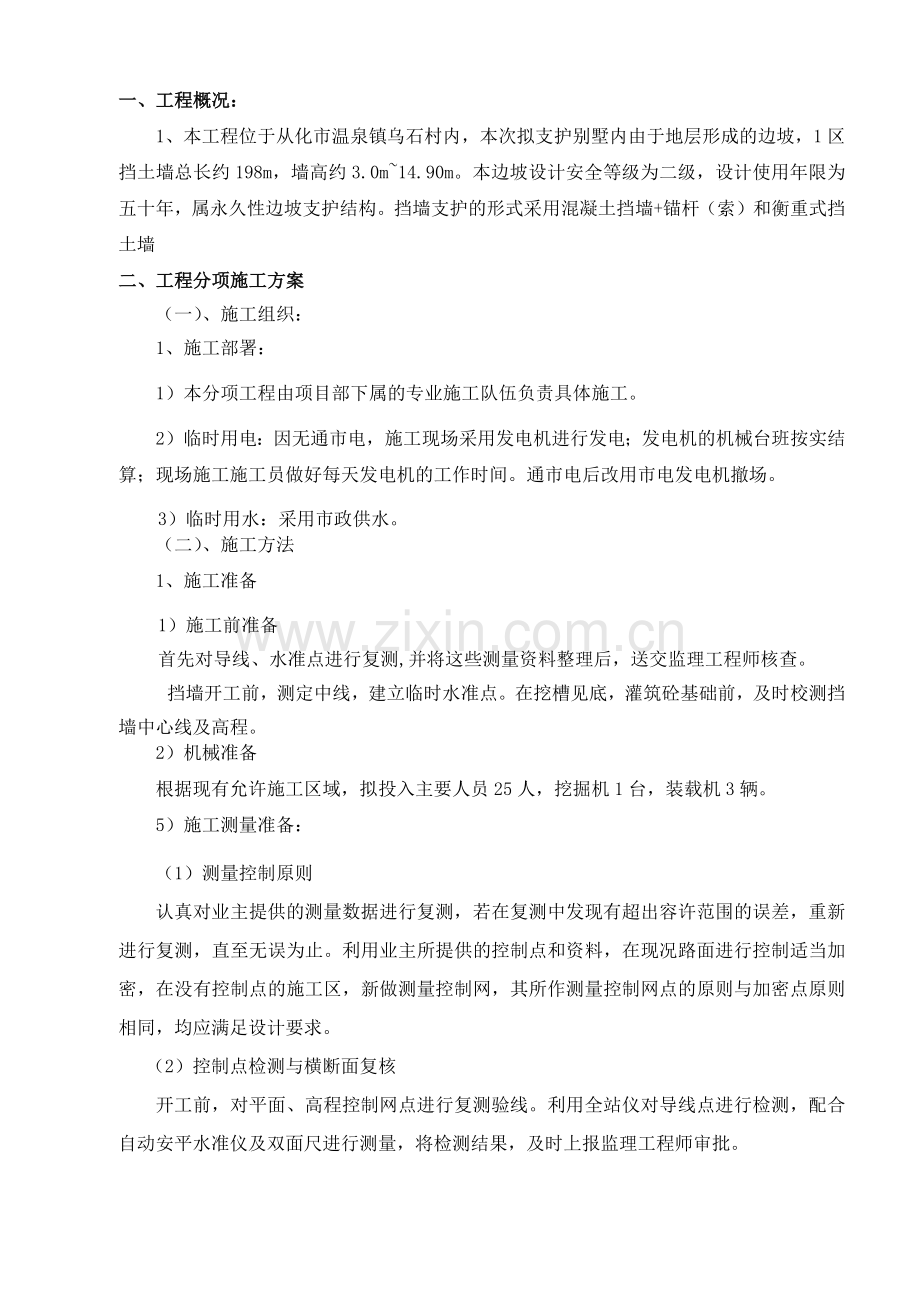

一、工程概况：
1、本工程位于从化市温泉镇乌石村内，本次拟支护别墅内由于地层形成的边坡，1区挡土墙总长约198m，墙高约3.0m~14.90m。本边坡设计安全等级为二级，设计使用年限为五十年，属永久性边坡支护结构。挡墙支护的形式采用混凝土挡墙+锚杆（索）和衡重式挡土墙
二、工程分项施工方案
（一）、施工组织：
1、施工部署：
1）本分项工程由项目部下属的专业施工队伍负责具体施工。
2）临时用电：因无通市电，施工现场采用发电机进行发电；发电机的机械台班按实结算；现场施工施工员做好每天发电机的工作时间。通市电后改用市电发电机撤场。
3）临时用水：采用市政供水。
（二）、施工方法
1、施工准备
1）施工前准备
首先对导线、水准点进行复测,并将这些测量资料整理后，送交监理工程师核查。
挡墙开工前，测定中线，建立临时水准点。在挖槽见底，灌筑砼基础前，及时校测挡墙中心线及高程。
2）机械准备
根据现有允许施工区域，拟投入主要人员25人，挖掘机1台，装载机3辆。
5）施工测量准备：
（1）测量控制原则
认真对业主提供的测量数据进行复测，若在复测中发现有超出容许范围的误差，重新进行复测，直至无误为止。利用业主所提供的控制点和资料，在现况路面进行控制适当加密，在没有控制点的施工区，新做测量控制网，其所作测量控制网点的原则与加密点原则相同，均应满足设计要求。
（2）控制点检测与横断面复核
开工前，对平面、高程控制网点进行复测验线。利用全站仪对导线点进行检测，配合自动安平水准仪及双面尺进行测量，将检测结果，及时上报监理工程师审批。

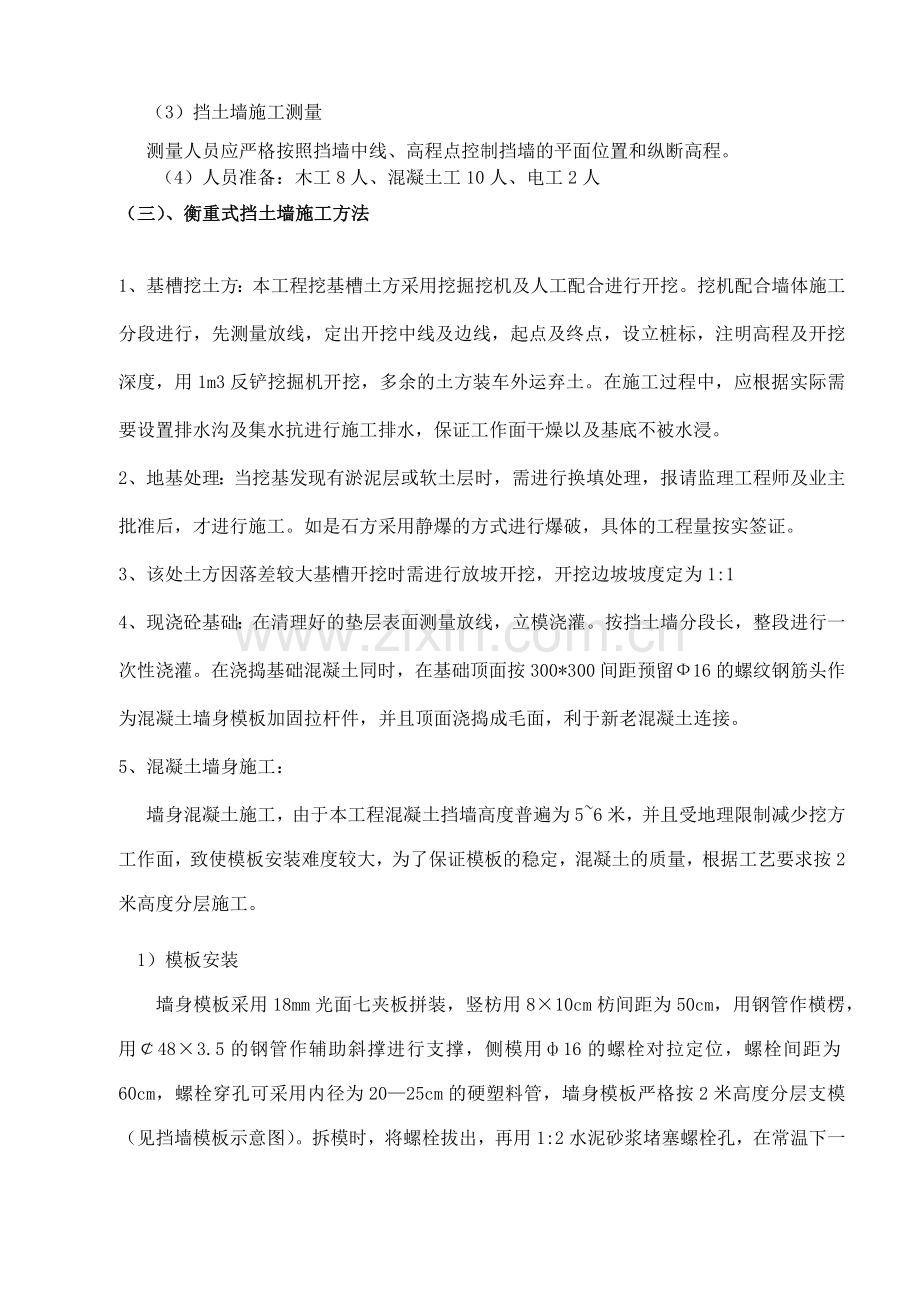

（3）挡土墙施工测量
测量人员应严格按照挡墙中线、高程点控制挡墙的平面位置和纵断高程。
（4）人员准备：木工8人、混凝土工10人、电工2人
（三）、衡重式挡土墙施工方法

1、基槽挖土方：本工程挖基槽土方采用挖掘挖机及人工配合进行开挖。挖机配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸。
2、地基处理：当挖基发现有淤泥层或软土层时，需进行换填处理，报请监理工程师及业主批准后，才进行施工。如是石方采用静爆的方式进行爆破，具体的工程量按实签证。
3、该处土方因落差较大基槽开挖时需进行放坡开挖，开挖边坡坡度定为1:1
4、现浇砼基础：在清理好的垫层表面测量放线，立模浇灌。按挡土墙分段长，整段进行一次性浇灌。在浇捣基础混凝土同时，在基础顶面按300*300间距预留Ф16的螺纹钢筋头作为混凝土墙身模板加固拉杆件，并且顶面浇捣成毛面，利于新老混凝土连接。
5、混凝土墙身施工：
墙身混凝土施工，由于本工程混凝土挡墙高度普遍为5~6米，并且受地理限制减少挖方工作面，致使模板安装难度较大，为了保证模板的稳定，混凝土的质量，根据工艺要求按2米高度分层施工。
1）模板安装
墙身模板采用18mm光面七夹板拼装，竖枋用8×10cm枋间距为50cm，用钢管作横楞，用￠48×3.5的钢管作辅助斜撑进行支撑，侧模用ф16的螺栓对拉定位，螺栓间距为60cm，螺栓穿孔可采用内径为20—25cm的硬塑料管，墙身模板严格按2米高度分层支模（见挡墙模板示意图）。拆模时，将螺栓拔出，再用1:2水泥砂浆堵塞螺栓孔，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏墙面。

图一

2）混凝土浇捣

（1）、泵车就位与混凝土入仓
泵车根据泵送管的长度及压力要求范围，预先停靠在回车平台上，由工作人员将泵送管接至混凝土工作面上。由混凝土拌和运输车将 混凝土送到泵送混凝土车料斗中，通过泵车与混凝土导管将混凝土送入仓内。

（2）、混凝土浇筑施工
混凝土浇筑施工混凝土浇筑前首先清理干净浇筑工作面，并检查模板、钢筋安装是否正确、牢固可靠，平面尺寸、高程是否符合设计要求。混凝土使用商品混凝土，混凝土运至工地后直接泵入浇筑仓面，人工平仓，用插入式振捣器振捣密实。为保证立面的模板受力均匀，混凝土浇筑时两边要均匀上升。严格控制振捣时间，做到不少振也不过振，每一位置的振捣时间以混凝土不再显著下沉，不出现气泡，并开始泛浆为准，杜绝漏振，振捣操作应严格按照操作规程进行。振捣器距模板的垂直距离控制不小于振捣器有效半径的，并不得触动钢筋及预!埋件。在浇筑的第一层混凝土以及两次混凝土卸料后的接触处加强平仓振捣，凡无法使用振捣器的部位，均辅以人工振捣。不合格的混凝土不准入仓，严禁仓内加水。加强混凝土施工一条龙的现场组织工作，使混凝土浇筑作业保持连续。如因故中止且超过允许间歇时间，则按施工缝处理。如遇浇筑表面泌水较多，及时清除，并及时研究采取减少泌水的措施。不准在模板上开孔赶水，以免将灰浆带走。浇筑过程中，及时清除黏附在模板、钢筋、止水片和预埋件上的灰浆。为确保混凝土质量，已浇筑好的不承重的混凝土强度未达到前不进行上一层混凝土浇筑的准备工作。墙的混凝土浇筑完后其强度须达以上方可进行模板拆除，以保证混凝土表面及棱角不因拆模而损坏。混凝土表面用压力水、风砂枪或刷毛机等加工成毛面并清洗干净，排除积水，再按前述有关规定处理后，方可浇筑新混凝土。浇筑混凝土前先铺一层厚同标号的水泥砂浆，再浇筑混凝土。
（3）当砼落高大于2.0m时，要采用串筒输送砼入仓，或采用人工分灰，避免砼产生离析。砼浇灌从低处开始分层均匀进行，分层厚度一般为30n，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。浇捣最后次墙身混凝土时应特别注意，墙顶需预埋Ф20@2000插筋供后期园林使用。
（4）砼浇灌过程中应派出木工、钢筋工、电工及试验工在现场值班，发现问题及时处理。
（5）砼强度件制作应在浇灌地点随机制取，每工作班应制作不少于2组试件（每组3块）。
（6）砼浇灌完进行收浆后，应及时洒水养护，养护时间最少不得小于7天。
6、伸缝缩、沉降缝的处理
挡土墙每隔10~20m设置一道变形缝，变形缝宽2cm（施工时缝内夹2公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，深20cm。
7、墙后排水管采用￠100PVC管，间距2m*2m布置排水系统，上下左右交错设置，最下一排泄水孔应高出地面20cm。

（四）、悬臂式混凝土挡墙+锚杆（索）施工

一） 锚杆施工工艺流程
确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆→成孔等。
1、 锚杆施工方法
按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50 mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。
（1） 钻孔设备
钻孔机具的选择，根据锚固地层的类别、锚杆深度、以及施工场地条件等来选择钻孔设备。具体见成孔机械设备表；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。
（2）钻机就位
利用逐层回填土方做施工平台，每施打完一排锚杆后回填土方。据坡面测放孔位，严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50 mm，高程误差不得超过±100 mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。锚杆与水平面的交角z不大于45°，设计为10°～20°之间。钻机安装要求水平、稳固，施钻过程中应随时检查。
（3）钻进方式
钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。
（4） 钻进过程
钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.5～1.0MPa），待水泥砂浆初凝后，重新扫孔钻进。
（5） 孔径孔深
钻孔孔径、孔深要求不得小于设计值，孔口偏差≤±50mm，孔深允许偏差为+200mm。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2 m以上。
（6）锚杆孔清理
钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.5MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。
（7） 锚杆孔检验
锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。
（8） 锚杆体制作及安装
锚杆杆体采用Ø40螺纹钢筋，锚杆钢筋要求锚入混凝土结构35d，如与筋柱梁钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。
安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓慢将锚杆体放入孔内，用钢尺量测孔外露出的锚杆长度，计算孔内锚杆长度（误差控制在±50 mm范围内），确保锚固长度。
制作完整的锚杆经监理工程师检验确认后，应及时存放在通风、干燥之处，严禁日晒雨淋。锚杆在运输过程中，应防止钢筋弯折、定位器的松动。
（9） 锚固注浆
常压注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，或以孔口不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力为0.5~1.0MPa，注浆量不得少于计算量，压力注浆时充盈系数为1.1~1.3。注浆材料宜选用水灰比0.5～0.55、灰砂比为1：1的M30水泥砂浆。注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。

（五）、主要机械设备
主 要 机 械 设 备 配 置
表1-2
序号
设 备 名 称
型号规格
产地
制造
年份
数 量
使用部位
备注
1
履带挖掘机
1.1cm3/1.0cm3

2
挖土方

2
履带凿岩机

1
石方破除

3
自卸东风车
5T

4
土方运输

4
汽车混凝土泵车
37m

1
浇捣混凝土

5
空气压缩机
12m3
柳州
2006.8
1
送风

6
挤压机
UBJ-1.8
浙江
2006.2
3
注浆

7
履带式潜孔钻机
MDL-120D1

2007.6
1
成孔

8
冲击器
ZL-40
河南
2006.6
2
击管

9
风钻
GY-1.8
河南
2007.3
6
造孔

10
电焊机
BX-300
广州
2006.4
3
钢筋制作

11
钢筋切断机机
GQ40型
江西
2006.6
1
钢筋制作

12
钢筋弯曲机
GW40-2
洛阳
2006.4
1
钢筋加工

13
钢筋调直机

1
钢筋加工

14
砂浆搅拌机

1
制浆

15
高压泵
1. BW-150
湖南
2006.3
1
注浆

16
泥浆泵
BW200/40
广州
2007.6
1
送浆

17
介木机

1
模板制作安装

18
水准仪
DS3
南京
2007.6
2
施工监测

（六）脚手架的搭设

因锚杆挡墙的特殊性无法一次性搭设脚手架进行施工，根据本工程的特点需分三次搭设方能完成挡墙的施工。
落地架采用扣件式钢管脚手架，为全钢脚手架，外架沿边坡全长搭设。此脚手架用于边坡支护施工。
用φ48×3.5钢管和扣件搭设。脚手架立杆横距为1.4m,立杆纵距为3.0m，脚手架内立杆距边坡面300mm。横杆步距为0.75～1.5m

（七）施工进度计划

序号
项目名称
2012年3月
2008年4月
备注
15-20
21-31
1-15
16-30
1
土方开挖

2
浇捣垫层

3
模板安装

4
浇筑第一节墙身

5
浇筑第二节墙身

（八）、工程分部质保措施
1、质量目标
1）本工程总体质量目标，保市优工程。
2）工序、分部、单位工程质量合格率100%。
3）工程质量达到优良等级。
2.质量保证体系：
⑴认真贯彻质量方针和目标，搞好质量管理的基础工作，保证质量体系的有效运行，制定项目经理、总工、质控员、安全员、施工员、技术员、材料员及操作人员的岗位责任制。
⑵项目部根据质量目标，编制创优活动计划，职责落实到人。有目的、有计划的开展创优活动，同时制定奖罚办法，调动各级人员的积极性，从而使质量目标得以实现。
⑶施工中执行持证上岗制度，从项目经理、项目总工、质控人员、测量、试验人员、施工操作人员均持证上岗。
⑷项目部设置具有临时资质的试验室，负责工程试验检测工作。对重要轴线、水准点进行重点复核检验，同时对各种进场材料进行复试及材料检验工作。
3.技术保证
⑴严格执行施工规范和质量评定标准，实施质量目标管理，使质量目标层层分解，落实到岗位和个人。
⑵严格执行图纸会审和技术交底制度，施工人员严格按有效的图纸、设计文件、技术交底及有关规范标准和操作规程施工。认真执行隐检、预检制度，加强“三检”制度的落实，未按规定进行检验的工序，不许转入下道工序。
⑶坚决执行原材的进货验证和检验制度，做到不合格的材料不准进场，未经检验合格的材料不准使用。保证各种测量、试验、计量等器具的精度符合施工生产的需要。
⑷测量：导线控制测量、水准控制测量，严格按照规范要求使用其规定的仪器设备，所测成果必须在规范误差内，如有超限必须重测。现场交接桩时，均需有交接桩记录，记录必须内容完整、签字齐全；实测前作好与相邻标段内控制点的联测工作，确保测量控制点的相互衔接；原始数据必须标明日期、施测人、校核人；所有测量结果必须经专人复核后，方可用于指导施工；所有测量仪器必须达到其标准精度，并在年检期内；有效的保护一切基准点和其他相关标志，直至工程竣工验收结束为止。
4.质量保证措施
各项工程必须严格按设计文件、公路工程施工技术规范进行操作施工，杜绝一切质量事故的发生。主要从以下几个方面进行控制：
技术交底实行分级制和层层负责，各有重点的原则，并有详细的交底记录。各级技术人员都要力求做到齐全、交深、交透。
设计文件审查。主要审查各部位的标高、尺寸、工程数量及各墩台的里程是否正确，是否有错误或遗漏。
测量工作要认真负责，严格控制各层位的高程，慎重准确，严格执行测量复核制度。
建立完善的质保体系。由总质检工程师、质检工程师、测量组、试验室、施工班组、工程部，对工程严格控制，工程质量严格执行“三检”制度。
全面贯彻质量管理标准，增强职工质量意识，提高工程质量。
主要技术保证措施：
依据设计搞好测量，对现场作业进行细部技术交底。保证施工进度需要。
提高技术工作质量，认真执行复核制度，控制工程质量，杜绝返工。
制定实施性施工组织设计，采用网络控制制度，及时合理地调配劳动力、机械设备组织施工生产，最大限度地发挥人员及机械的能力，以提高工作效率，缩短单项工程施工周期，加快进度。
（九）、文明安全施工环境保护措施。
1、文明施工环境保护措施
1）工作目标：现场各项管理达标；施工现场场界噪声、固体废弃物、粉尘、污水排放符合标准要求，无严重污染扰民（无投诉、无媒体曝光及受罚）；现场堆放的易飞扬材料100%苫盖或固化处理；最大限度节约水电能源。
文明施工环境保护执行标准：
严格执行广州市建设工程施工现场场容卫生、环境保护标准和国家、北京市相关法规要求。始终把文明施工环境保护列为主要工作内容之一，加强现场管理，做好文明施工环境保护各项工作。
2）文明施工措施
（1）为全面加强施工现场管理，提高文明施工和综合管理水平，树立北京路桥良好的企业形象，做好现场的文明施工和环境保护的宣传工作，营造良好的施工氛围。在项目部文明安全施工领导小组的领导下，结合本工程特点和实际情况，明确职责分工，认真落实项目管理处、总监办及项目部有关文明施工环境保护各项规章制度。
（2）在施工前，组织对作业人员进行文明行为教育，提高作业人员的文明施工意识。
（3）做好各工序间的密切配合，减小不协调和矛盾产生。
（4）爱护和保护文物古迹，发现地下文物，停止施工，保护好现场，及时上报。
（5）加强施工现场的检查与监督，从严要求，持之以恒，使现场文明施工管理真正抓出成效。
（6）加强内业资料的管理。在工程施工中，对各种资料做到分类合理、齐全，字迹端正，内容详实，手续完整。
3）环境保护措施
（1）做好现场的环境保护工作，减少对周围环境的影响
（2）作业前，组织对作业人员进行环境保护方面的宣传教育，统一思想，提高全体作业人员的环境保护意识。
（3）明确职责分工，认真贯彻执行环境保护方面的各项规章制度。
（4）扬尘、固体废弃物控制措施
（5）污水、油污控制措施
做好对现场机械设备的定期保养，经常检查设备设施运行情况，发现漏油现象及时维修，防止油料污染土地。
2、安全保证措施
1）工作目标
（1）无死亡、重伤、机械伤害事故；
（2）轻伤频率低于3‰；
（3）不发生重大以上甲方交通责任事故；
（4）安全教育培训率100%；
（5）特殊工种作业人员持证上岗率100%；
（6）机电设备（含手持电动工具）检查验收率100%。
2）执行标准
严格执行广州市建设工程施工现场安全防护、消防保卫标准和国家、北京市相关法规要求。坚持“安全第一，预防为主”的方针，认真落实本项目安全生产各项规章制度，加强现场安全管理，做好安全生产各项工作。
3）组织保证
（1）建立现场安全生产领导组织：在本项目文明安全施工领导小组的领导下，成立本分部工程施工现场领导小组。由工区经理任组长，对本工程安全生产全面负责。
（2）现场设专职安全员一名，根据工程施工作业进展情况适时增加。
（3）各班组长是本班组的兼职安全员，对本班组作业人员的健康和安全全面负责。
（4）项目安保部负责对本工程安全管理进行指导、监督和检查。
4）制度保障
（1）安全教育
①施工前，由项目安保部组织对所有作业人员进行入场安全教育培训，经考试合格后方可上岗。
②严格执行班前教育制度。每天作业前，由班组长进行班前讲话，讲清当天工作内容，安全注意事项等，并做好记录。
（2）安全技术交底
①工程开工前，根据项目总工程师或技术负责人总体交底要求，由本工程技术主管向工长、劳务队长或班组长进行书面交底。
②工长、劳务队长或班组长依据书面交底口头向全体施工操作人员进行交底。交底完成后，所有接交底人员必须在交底书上签字。签字原件交安保部留存待查。
③安全技术交底必须细致、全面、有针对性，需要绘制示意图时，须由编制交底人依据规范和现场实际情况绘制。
④有两个以上作业和多工序交叉作业前必须进行安全技术交底。
（3）机械设备验收
①凡进入施工现场的机械设备，必须对其技术性能、安全性能、环保性能、操作人员持证情况等进行检验，确认合格后，方可投入使用，未经检验或检验不合格的严禁使用。
②现场临时线路、电器设备设施安装完毕，经验收合格后，方可投入使用。
（4）现场专职安全管理人员和特殊工种必须持证上岗。
（3）设专职安全员经常对现场进行巡视检查，及时纠正违章行为，发现安全隐患及时处理和报告。
（4）各专业工种使用、操作施工机具时，严格执行本工种、本机械的安全操作规程。机械设备设专人负责检修，不得带病运转，不准超负荷作业，不准违章操作。
（5）运输土方车辆进出现场过程中，设专人对车辆进行指挥与协调。
（6）按照规定全体作业人员戴安全帽上岗。
（7）在作业过程中严格执行操作规程，做到不违章指挥，不违章作业。
（8）设专职电工，加强对临时用电的安全管理。接拆电源时必须由专职电工操作，严禁无证人员私自接拆。
（9）现场用电严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）要求。
（10）现场配备值班巡逻护厂人员，确保不发生被盗事件。
（11）夜间施工时作业场地必须有足够的照明。
（12）加强施工现场的监督检查力度，现场安全员做到每天巡视检查，发现隐患及时处理。
6）突发事件处理
（1）停电事故处理
①为保证施工现场正常供电，减少停电带来的各种不利影响，在施工现场配备1台200KW发电机，一旦发生停电事故，立即启动发电机提供临时电力。
②设专人负责发电机的日常管理和维护。
③加强用电线路的检查和维护，确保线路安全、正常送电。
（2）突发火灾处理
当出现火警时，立即组织人力扑灭火险、并及时报警。
（3）其他突发事件需按照施工现场应急预案执行

方圆.明月山溪花园工程一组团挡墙支护工程

施
工
方
案

施工单位： 揭阳市揭西建筑集团公司
编 制：
审 核：
项目经理：
时 间：
