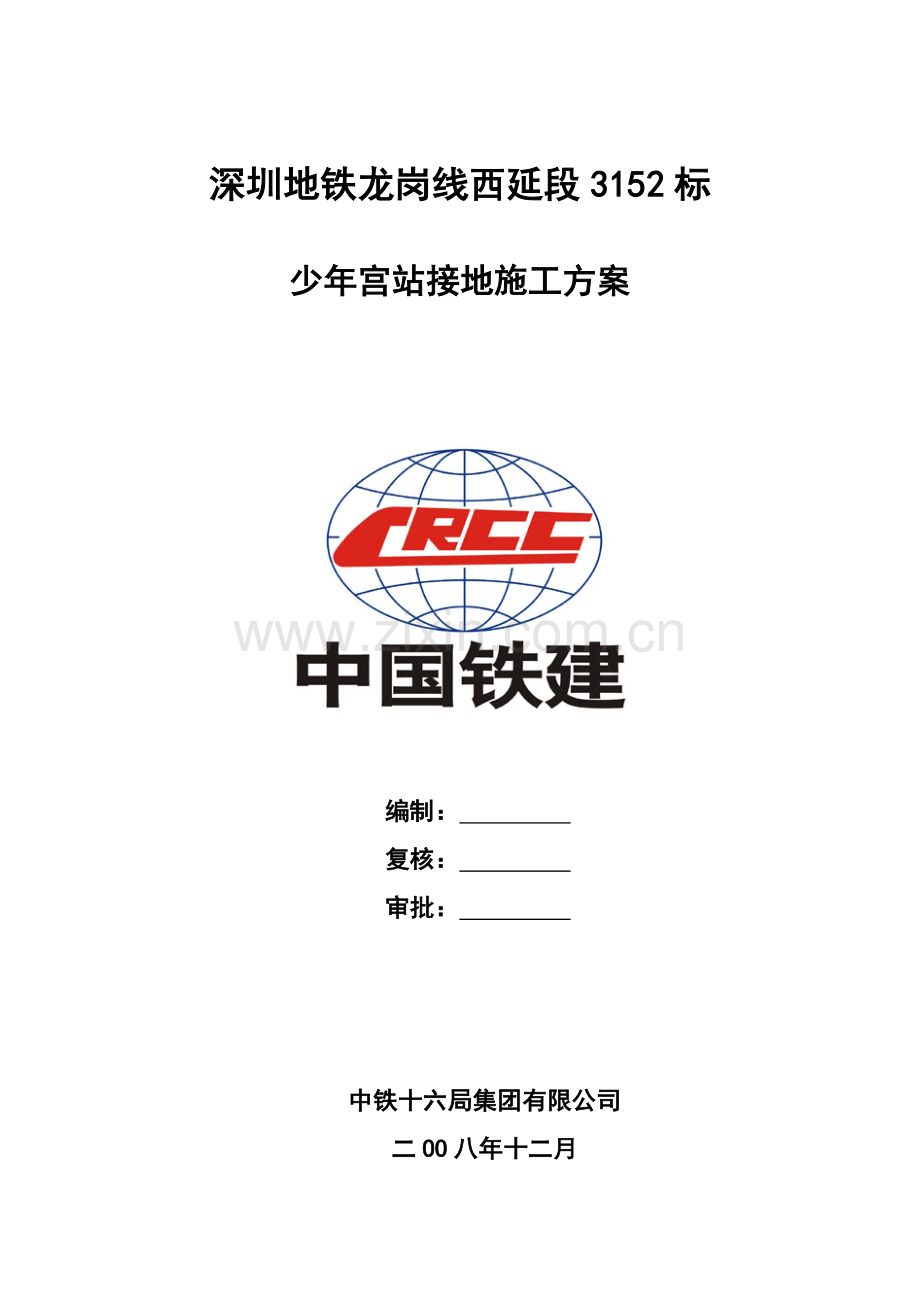

深圳地铁龙岗线西延段3152标

少年宫站接地施工方案

编制：
复核：
审批：

中铁十六局集团有限公司
二OO八年十二月

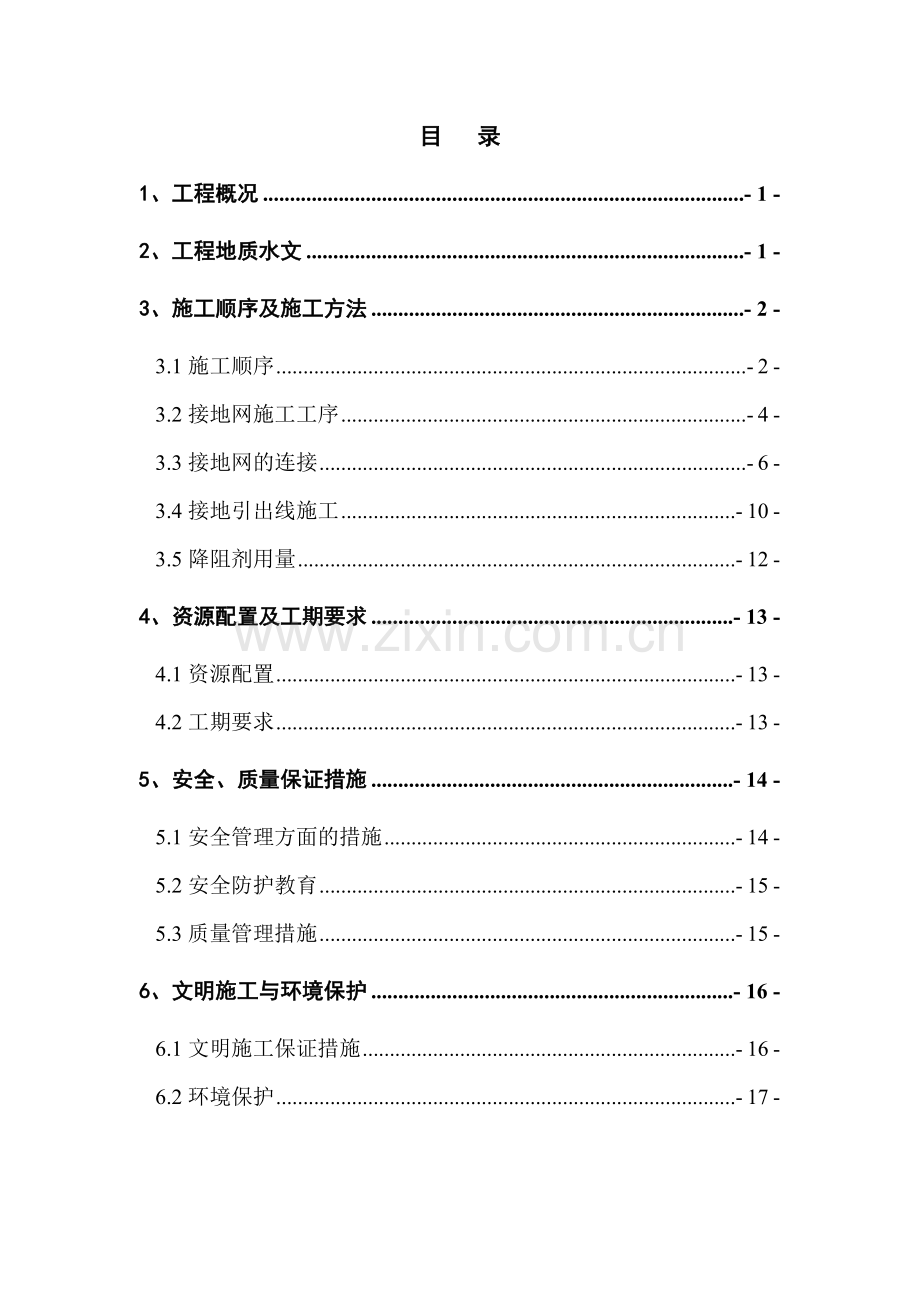

目 录
1、工程概况 - 1 -
2、工程地质水文 - 1 -
3、施工顺序及施工方法 - 2 -
3.1施工顺序 - 2 -
3.2接地网施工工序 - 4 -
3.3接地网的连接 - 6 -
3.4接地引出线施工 - 10 -
3.5降阻剂用量 - 12 -
4、资源配置及工期要求 - 13 -
4.1资源配置 - 13 -
4.2工期要求 - 13 -
5、安全、质量保证措施 - 14 -
5.1安全管理方面的措施 - 14 -
5.2安全防护教育 - 15 -
5.3质量管理措施 - 15 -
6、文明施工与环境保护 - 16 -
6.1文明施工保证措施 - 16 -
6.2环境保护 - 17 -

1、工程概况
深圳地铁龙岗线西延段3152标少年宫站综合接地系统采用在车站底板下0.6m处先敷设一个接地网，接地电阻R按不大于0.5欧姆设计，若不能满足此要求，则在车站顶部再敷设一个接地网。底板下接地网面积2206m2，采用分段施工，分段检测的方法；顶板接地网面积2141 m2，采用2根截面为240mm单芯接地电缆通过电缆井连接两个接地网，两个接地电阻为0.35欧姆。
接地引上线及与其相连接的水平接地体采用50mm×5mm铜排，其余水平接地体采用40mm×4mm铜排。垂直接地体长度为3米，垂直接地体的水平间距应不小于2倍垂直接地体的长度，本车站共设置14个垂直接地体。接地引上线引出车站结构板以上的高度不小于0.5米，其中P1～P3为强电设备接地引出线，P4～P6为弱电设备接地引出线，P7～P14用于两个接地网的连接，其中P8、P10、P12、P14为备用。
2、工程地质水文
根据少年宫站地质详勘报告显示，基底标高-13.74m处地层全部为<12-4>微风化花岗岩（γ53），V p=2105～5405m/s，ρ= 2.5g/cm ～2.8g/cm，天然fr=50.1～145.1MPa, 饱和fr=44.5～158.8MPa。岩体较完整，岩芯多呈柱状及长柱状，岩石致密、坚硬，锤击声脆。属坚硬岩类。
地下水的动态类型主要分为两种，松散岩类孔隙潜水主要为日间周期变化型，受河水影响，水位变化频率较高，升降幅度不大；基岩裂隙水多为年周期变化型，一年之内有一个水位高峰和一个水位低谷，滞后于降雨时间较长，水位升降幅度较大。岩层裂隙水较发育，广泛分布在花岗岩的中～强风化带、构造节理裂隙密集带及断层破碎带中。
3、施工顺序及施工方法
3.1施工顺序
本站全长136.66m，车站底板共分为9段，由东向西分层分段开挖和施工结构，接地网采用分段施工，分段检测的方法，从东向西分段长度为：12.9m,11m,16m,20m,16m,10.1m,18.9m,15.76m,16m。见图3-1、3-2、3-3。

图3-1 少年宫站分段平面图

图3-2 底板下接地网平面图

图3-3 顶板上接地网平面图

3.2接地网施工工序
（1）水平接地体敷设在沟槽中，距底板600mm，其下设支架以支撑铜排，水平接地体的敷设沟槽为梯形截面，截面见图3-4。施工步骤如下：

图3-4 接地网外圈水平接地体敷设沟槽断面图
a基坑开挖至坑底标高后，根据设计图纸测量放线；
b采用浅孔弱震松动爆破技术进行爆破，掏出沟槽，深度1200mm，上部宽1200mm，下部宽600mm；
c排干槽内积水，防止浆料稀释；
d将水平接地体放入沟内，按要求焊接好，相邻接地体连接，并做好防腐处理；
e用支撑物将水平接地体支撑起来，方便降阻剂浆体包裹；
f将降阻剂和水在容器中搅拌均匀，制成浆状，然后均匀灌入沟槽，包裹住水平接地体，包覆厚度最薄处不应小于30mm，保证水平接地体处于降阻剂填充区中心部位；
g待浆料初凝后，回填细土层，并夯实，回填土禁止掺杂石块；
h引出地面的部分用降阻剂包好（靠地网端至少50mm长部分埋在降阻剂里）。
i每一部分做完后，实测其接地电阻，记录每次测量的数据，以便及时进行调整。
（2）垂直接地体沟槽开挖断面上部为等腰梯形，下部为约2.4米深的孔洞，具体施工步骤：
a首先开挖沟槽，见图3-5，用钻机钻出孔径为150mm的孔洞；
b接着用深井泵插入孔底，抽干孔内的积水；
c放入垂直接地体并与水平接地体焊接，焊后做好防腐处理；
d最后将浆料从洞门口压入，直至充满整个管体及降阻剂填充区，应保证垂直接地体位于降阻剂填充区中心；
e待料浆初步凝固后，回填细土。

图3-5 垂直接地体敷设孔洞断面图
3.3接地网的连接
少年宫车站底部放热焊接点共140个，外圈水平接地体，接地引出线以及连接两者的水平均压带，其本身及相互间的连接采用放热焊接，应切实做到连接牢固、无虚焊。
放热焊接利用铝Al与氧化铜CuO的化学反应热和被还原的熔融铜Cu，直接和间接对母材加热，使被还原的铜和母材在特制的石墨模具的型腔中形成一定形状尺寸。化学反应式：
3CuO+2Al=3Cu+Al2O3+热量
放热焊接工艺方法操作步骤如图3-6：

图3-6 放热焊接工艺图
（1）放热焊接施工步骤：
步骤一：清洁模具,用加热的方法或一次试验性质的熔接来去除模具水气,然后把已清洁的金属导体放进熔模内, 夹好模具使其没有缝隙；
步骤二：把金属隔离片放进模具反应腔的底部；
步骤三：把焊粉倒入反应腔中,也留一些引火粉于模唇上；
步骤四：盖上熔模盖,再以点火枪向着模唇的引火粉点火；
步骤五：反应进行中,待金属溶液完全凝固；
步骤六：打开模具,并清洁模具以备下一次的使用.一个完整的放热焊接连接器制作完成。
（2）操作注意事项
a焊接前对模具，导体加热去除水分。
b去除焊接部位渣子及氧化层。
（3）工具描述
专用去氧化层刷 钢结构固定夹具

T313

B134&B135 B158， B159&B160T314

适用氧化程度 适用氧化程度较重，
较轻，较小截 较大截面导体表面
面导体表面清 清洁

点火枪T320 模具专用清洁刷T394

钢表面处理器T321 增径铜片B140增大较小导体截面

去除钢结构表面镀层

规程

模具清洁铲B136 密封胶泥T403填充导体间缝隙
适合对较硬残渣处理

高温棉B1444
适用于与螺纹钢连接

图3-7 放热焊接工具示意图
（4）连接方式
a.用于铜排与铜排之间的连接方式（一）（二）（三）（四）详见图3-8。
连接方式（一） 连接方式（二）

连接方式（三） 连接方式（四）

b.用于铜排与铜管之间的连接方式（五）详见下图。
连接方式五采用放热焊接，铜排与镀锌铜棒的焊接首先要在铜排焊接部位的上下各加焊一块宽度和厚度与接地扁铜相同、长度不小于接地扁铜二倍宽度的铜夹片，然后再将铜排与垂直接地体放热焊接。

连接方式（五）
c.用于铜管与铜管之间的连接方式（六）详见下图。

连接方式（六）
图3-8 接地网连接方式图
连接方式六中无螺纹的铜棒采用铜焊，铜棒对接采用外套铜管两端焊接型式。有螺纹的铜棒对接沿螺纹旋扭即可。
3.4接地引出线施工
接地引出线置在内径为100mm的非磁性钢管中，钢管从底板钢筋网孔中心穿过，钢管外表面应涂防锈漆，钢管不能与结构钢筋接触，铜排与钢管间的空隙用环氧树脂充填，保证接地引出极与结构钢筋间的绝缘。内径为104mm，外径为292mm的止水环套在钢管上，止水环应设置在结构底板砼中部，止水环与钢管间必须满焊，止水环周围（尤其是下部）注意填满防水砼防止渗漏水。接地引上线引出点位置应位于站台板下夹层内电缆井附近或站台层强/弱电设备用房下电缆夹层内，避开轨底风道、结构墙及轨道等。钢管应伸出土建结构面100mm，引出线预留长度出钢管口不小于400mm。

图3-9 接地引出线安装示意图
3.5降阻剂用量
（1）闭合均压水平接地网当面积>100m2时可利用下式计算

R#=
R#——接地网接地面积
ρ ——校正后的土壤电阻率（Ω·m）
S ——接地网面积（m2）
η ——降阻系数

（2）降阻剂用量计算方法
W=V×ρ
V——施用降阻剂的体积，m3
ρ——降阻剂当量比重

表3.1—降阻剂用量表

水平接地体
垂直接地体
备注
降阻剂用量（kg/m）
19
23
视现场情况而调整

4、资源配置及工期要求
4.1资源配置
表4.1—资源配置表
项目
设备名称
单位
数量
备注
人员
技术管理人员
人
2

专业技工
人
6

普工
人
10

机械设备
挖掘机
台
2

风镐
台
5

钻井机
台
1

电焊机
台
2

切割机
台
1

氧焊机
台
1

电锤
台
2

电缆线
米
100

热缩风筒
台
1

角磨机
台
1

皮尺
把
2

材料
50*5mm紫铜排
米
225
铜排单根长度≥6米
40*4mm紫铜排
米
770
铜排单根长度≥6米
镀锌铜棒φ17.2mm
根
20
3米/根
非磁性钢管
米
30
内径100mm
止水环
块
16

物理降阻剂
千克
8000

绝缘固定环
块
48

4.2工期要求
为满足施工计划安排，本车站每个施工段的作业循环时间控制在2天以内，在基底达到作业条件后，作业班组组织人员快速施工，各类要用的小型机具、焊接材料等在开工之前全部备齐，以免影响正常施工。
5、安全、质量保证措施
5.1安全管理方面的措施
⑴施工现场悬挂醒目的安全标语及安全标志牌，危险部位要设警告、警示标志并有专人负责。
⑵现场所用上下水管道、电气线路、材料堆放、临时设施的平面布置，都必须符合安全、卫生、防火的要求，并加强管理，做到安全生产和文明施工。
⑶各种电气设备，电动工具等，线路，绝缘要良好，接“三相五线”时，须采用重复接地，现场电气设备和线路的安装，必须是持有操作证的电工（两人以上）负责安装。严禁电线拖地使用。
⑷现场的施工用电，临时用电的供电线路敷设要整齐，固定要可靠、无乱拉、乱扯现象，任何人不准私自接电。
⑸配电箱符合统一的标准要求，箱内零件齐全，并符合规范，胶盖闸只作断路开关使用，不得加熔丝。碰插保险内保险丝的规格符合要求，严禁用铜、铝、铁丝代替保险丝，箱内漏电保护器灵敏、有效，无带电裸露线，无杂物，箱门要有锁，防雨措施良好。
⑹所有特殊工种人员、各种领班以上人员均必须符合有关规定的资质，并且持有该项工作的上岗证，在施工期间佩带其上岗证供监理工程师随时检查。
⑺必须为从事危险作业的职工办理意外伤害保险。各种劳保用品必须符合劳动保护法相关规定。
5.2安全防护教育
⑴在工序开工前组织有关人员学习防护手册，并进行安全作业的考试，考试合格的职工才准进入工作面作业。
⑵定期举行安全会议，并指定有关管理人员、工长和安全员参加，并做好记录。
⑶作业班组在班前班后对该班的安全作业情况进行检查和总结，并及时处理安全作业中存在的问题。
⑷对于危险作业，加强安全检查，建立专门安全监督岗，并在危险作业区附近设置醒目的标志，以引起工作人员的注意。
5.3质量管理措施
施工过程中凡需覆盖的工序完成后即将进入下道工序前，均应进行隐蔽工程验收。项目经理部设质量管理工程师和专职质检人员，跟班检查验收。
(1)隐蔽工程采用班组自检，班组互检及专业检查相结合的方式控制质量。要求每工序的施工班组对本工序的施工质量负责，每一工序完成并自检合格后，报专职质检人员检查，合格后通知监理工程师检查。
(2)每道需隐蔽的工序未经监理工程师的批准，不得进入下一道工序施工，确保监理工程师对即将覆盖的或掩盖的任何一部分工程进行检查、检验以及任何部分工程施工前对其基础进行检查，监理工程师认为已覆盖的工程需要返工时，质检工程师和施工员应积极配合并作好记录。
(3)所有隐蔽工程必须有严格的施工记录，有隐蔽工程的检查、验收都必须认真做好隐蔽工程验收记录和隐蔽工程检查签证资料的整理、存档工作。将检查项目、施工技术要求及检查部位等项填写清楚，记录上必须有项目负责人、技术负责人、质量检查人的签字。
根据设计要求，分区域对接地体进行测量放线，测量放线应执行测量“三级”复核制。作业班组应严格按照测量放线来控制接地体的位置。工序作业完成后，全体作业人员应加强对成品的保护意识，切实避免因人为原因造成成品的损坏，给后续施工造成不必要的麻烦，对故意进行破坏的班组和人员，项目部将严惩不怠。
6、文明施工与环境保护
6.1文明施工保证措施
⑴施工现场的用电线路、设施的安装和使用必须符合安装规范和安全操作规程，并按施工组织设计进行架设，严禁任意拉线接电。施工现场设置保证施工安全要求的电压和工地照明。
⑵施工机械、车辆应当按照施工总平面布置图规定的位置和线路行驶，不得任意侵占场内道路。各种施工机械进场需经过安全检查，经检查合格的方能使用。施工机械操作人员建立机组责任制，并按规定持证上岗，禁止无证人员操作。
⑶施工人员必须佩戴工作卡，管理人员和作业人员以颜色区分。进入施工现场的人员一律要戴安全帽。
⑷ 工序作业完成后，须做到工完场地清。
6.2环境保护
在施工过程中我们将采取一切合理措施在合同实施中保护施工现场及附近的环境，以避免因施工引起的污染、噪声和其他因素对公众或公众财产造成伤害或妨碍，避免施工污水对附近区域水质造成污染，同时注意保护城市资源。采取一切措施，对噪声、振动、废水、废气和固体废弃物进行全面控制。不明管线应先探明，后施工，妥善保护各类地下管线，确保城市公共设施的安全，提前做好相应的抢险措施。
