PE管施工方案(文本).docx

一、编制依据：
1、益阳市全丰小区庭院管网工程施工图
2、《聚乙烯燃气管道工程技术规程》（CJJ63-95）
3、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）
4、《城镇燃气输配工程施工及验收规范》（CJJ33-89）
5、工业金属管道工程施工及验收规范（GB50235-97）
二、工程概况：
本工程为我公司承接的益阳市城市天然气利用工程全丰小区庭院管网安装工程，该工程施工技术要求高，同时需要各住户的密切配合，这给施工带来很大的难度。该工程由我公司抽调具有较强工作能力的管理人员和技术水平高的施工人员组成质量意识高、业务水平精的管道作业施工队进驻现场，以优质的服务和为用户负责的精神，尽心尽力尽快完成此项工程。
2.1工程地点
该全丰小区地处大利路以北、罗溪北路东侧、金盆山路西侧。
2.2工程内容
包括全丰小区庭院支干管安装，不包括调压柜安装，引入管只出地面，不包括引入管与立管连接的安装。该工程PE管安装长度总量约为2200米，包括楼房27栋共计786户。
2.3工程特点
2.3.1、天然气是一种易燃、易爆,并且有害于人体健康的气体,一旦发生泄露将直接危及人民生命和财产的安全。天然气庭院管网安装,技术要求高,施工难度大,因此施工时必须严格遵守湖南省城镇燃气使用管理条例、消防部门及国家技术监督局的有关规定，严格按照施工规范组织施工。
2.3.2、天然气庭院管网低压燃气管道安装工程因施工期短,将形成土建,防腐,安装多种立体交叉作业,需要运用系统工程理论指导施工,合理组织,精心策划,使之达到高速、低耗、优质的目的。
2.4施工期限
为加快天然气利用工程的建设,早日产生经济效益,本工程计划自开工之日起有效工期为30天。

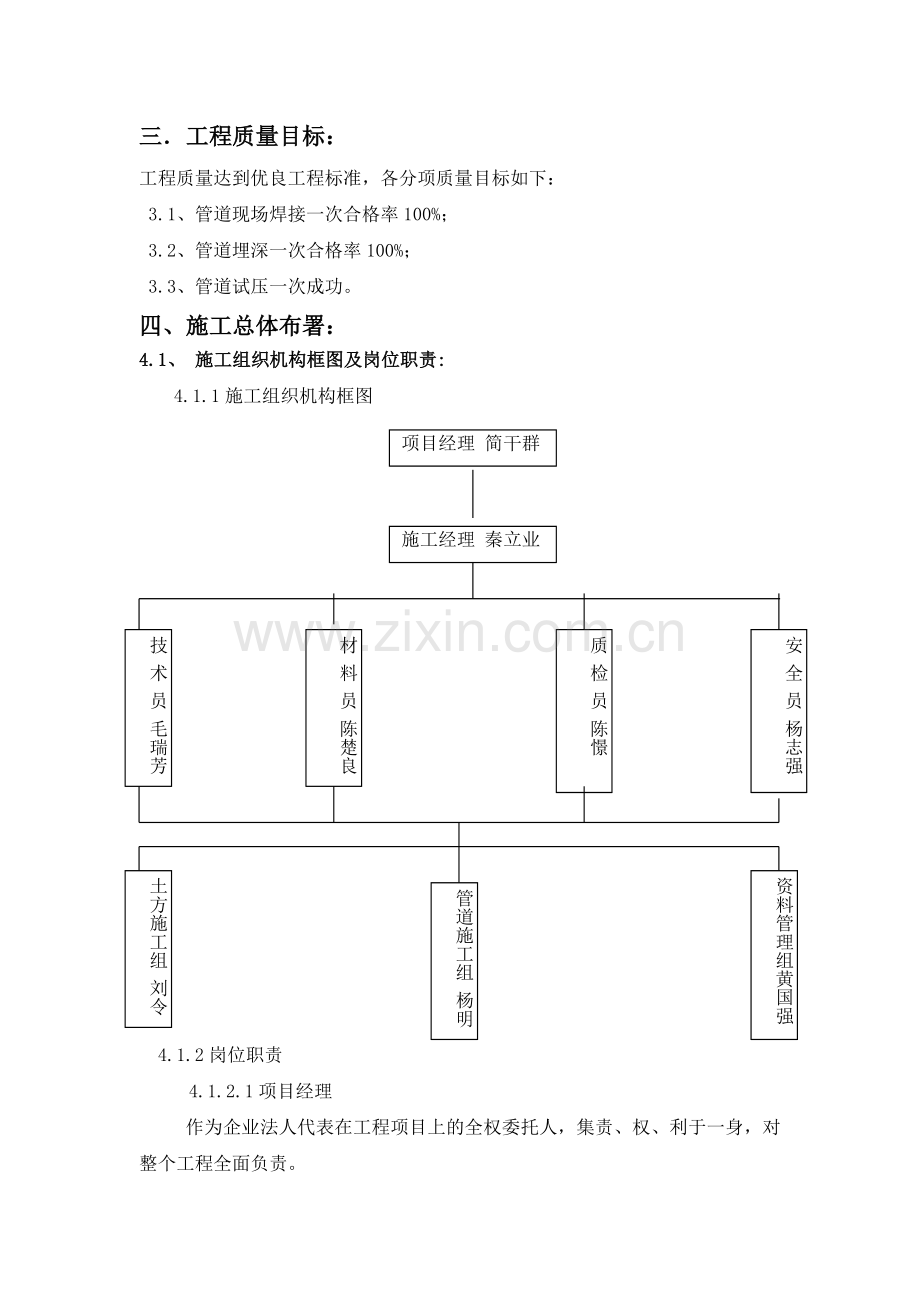

三．工程质量目标：
工程质量达到优良工程标准，各分项质量目标如下：
3.1、管道现场焊接一次合格率100%；
3.2、管道埋深一次合格率100%；
3.3、管道试压一次成功。
四、施工总体布署：
4.1、 施工组织机构框图及岗位职责:
4.1.1施工组织机构框图
项目经理 简干群

施工经理 秦立业

材 料 员 陈楚良

质 检 员 陈憬
安 全 员 杨志强
技 术 员 毛瑞芳

资料管理组黄国强
管道施工组 杨明
土方施工组 刘令

4.1.2岗位职责
4.1.2.1项目经理
作为企业法人代表在工程项目上的全权委托人，集责、权、利于一身，对整个工程全面负责。
4.1.2.2 施工经理职责
组织施工人员贯彻执行国家、行业及企业颁发的各种技术标准、规程、规范。
全面指挥者和管理者，要组织施工人员根据设计文件、施工组织设计或施工方案的要求进行施工。
按照公司《质量手册》进行质量控制，并负责工程标识和可追溯性、检验和试验、不合格品等要素的实施。
4.1.2.3技术员
在项目经理领导下，认真执行ISO9002质量体系文件的有关规定，负责编制施工组织设计，监控及指导专业工程师的技术文件，对整个工程负技术总责任。全面熟悉施工现场及施工图纸，将施工规范、技术要求等向施工班组交底并认真检查落实，填写收集和整理工程资料，对分管工程直接技术负责。深入现场检查班组按图施工的实际情况，对违反者有权制止并责令其返工或停工，掌握工程施工情况，参与质量检查。
4.1.2.4质检员
认真贯彻执行国家工程质量评定标准﹑施工验收规范及质量控制管理制度。分别负责向施工班组进行质量技术交底并认真检查落实，对工程质量监督，负责各个工序各班组施工质量的检查验收，符合要求方可签字，否则应拒签。
4.1.2.5 安全员
负责检查督促有关安全法令.规章.规范标准的实施,定期对施工班组生产安全检查,对事故隐患提出整改措施,并下达整改令,发生事故后要立即组织抢救,保护好现场并向上级报告。
4.1.2.6 材料员
严格执行材料及仓库管理的有关规定。负责按材料计划表的要求及时供应合格的材料，对直接送到施工现场的材料，及时办理验收手续。若材料设备需更改，经设计院出更改通知，方可更改。
4.1.2.7施工班组
对班组人员经常进行质量、安全教育，认真贯彻执行质量安全管理制度和有关技术规范，严格按图纸和技术规范要求施工，并对施工质量自检、互检与工序交接进行检查，搞好文明施工，保持良好的施工秩序，做好各项施工原始记录。
4.1.2.8成本核算
认真贯彻经济合同法,执行有关成本管理的规章制度。负责收集有关定额﹑材料单价及取费标准。及时建立台帐及成本档案，搞好成本管理。
2﹑劳动力需求计划表：
序 号
工 种
数 量（名）
计划进场时间
用工量
1
PE 焊 工
2
开 工 进 场

2
管 工
4
开 工 进 场

3
电 工
1
开 工 进 场

4
水 泥 工
6
开 工 进 场

5
普工
20
开 工 进 场

6
合 计
33
开 工 进 场

3、施工所需主要机械汇总表:

序 号
名 称
规格
数量
进场时间
1
PE 焊 机
10 KW
2 台

2
切 割 机
Φ300
1 台

3
空 压 机
0.6m3
2台

4
砂 轮 机
Φ100
5 台

5
锯弓

5把

6
气焊工具

1套

7
PE管专用工具

1 套

8
工程车

1辆

9
其它专用工具

5 套

五.施工工序流程图
图纸会审

材料准备 测量放线 管沟开挖

材料检验 埋地管沟边预制

垫层及填沙

放管(焊接)

回填(管顶0.5m处)

强压试验（1小时）

严密性试验（24小时）

警示带敷设 回填、分层夯实

埋设标志桩 恢复路面

竣工验收
六、施工方法及技术措施
6.1、施工前准备（技术交底）
（1）施工前对所有上岗人员进行岗位培训及安全教育，重要岗位必须持证上岗并具有相应的工作经验。
（2）施工前相关技术人员在熟悉施工图纸的前提下，结合现场实际及时发现并提出问题。
（3）施工前对各机具设备检查、养护或维修，相关人员应提前联系好水、电及搞好各项协调工作。
6.2、测量及放线
（1）在做好一切施工准备后，会同建设、设计及其他有关单位到现场对有关地下管线及构筑物的资料并依据设计图纸放线，在线位上及周围有碍施工的已有建筑物、构筑物、道路、沟渠、管线、电杆、树木等，在施工前与有关单位协商处理。
（2）以其它管线、街树及建筑物的安全距离：
名称
安全距离m
名称
安全距离m
排水管
水平距离
1.00
排水管
垂直距离
0.2加套管
给水管
水平距离
0.50
给水管
垂直距离
0.15
电缆（≤0kv）直埋水平距离
0.5
电缆（≤10kv）直埋垂直距离
0.50
电缆（≤10kv）套管水平距离
1.00
电缆（≤10kv）套管垂直距离
0.15
电线杆
1.00
街树
0.75
建筑基础
0.70

6.3、管沟开挖
（1）开挖前了解其它地埋管线位置，开挖过程中遇到不明构筑要做出正确判断，必要时提请甲方及监理共同协调解决，避免不必要的损失。
（2）沟槽形式为直形槽，槽底宽度不小于所埋管外径加0.6m。深度：车行道下不小于0.90m（管顶标高），绿化带及人行道下不小于0.60m（管顶标高）。深度及离建筑物安全距离达不到要求或穿越车行道，必需按设计要求加装套管或垒沟槽保护。
（3）开挖过程中若遇雨天，要做好排水和防止塌方的工作。沟槽排水集水井排水，每隔100m设置一个，用潜水泵将积水抽至附近的排水沟内。
（4）根据不同土质、深度、开挖方式及新土堆放形式，确定沟槽边坡是否需要支撑、排水等措施。
（5）保证沟槽底部的平整密实，若沟底有废旧构筑物、硬石、木头和垃圾等杂物时，必须清除。然后铺设一层厚度不小于0.1米的细沙并平整压实。对特殊性腐蚀土壤，按设计要求处理。
6.4、放管
（1）庭院埋地管为PE管材。
（2）PE燃气管道为中性材质，硬度不够，搬运及施工过程中应轻拿轻放避免大的擦伤、划伤。擦伤或划伤深度不能超过PE燃气管壁厚的1/10。
（3）PE燃气管焊接宜在沟边进行，放管时沟内不得有积水及杂物，特别是玻璃、铁钉等物质。热熔连接时在管材两边用木棒抬起，避免拖伤。
（4）PE燃气管焊接时必须清除接口处的氧化皮，并保持接口处清洁，用记号笔作好记号，以保证管件与管子有最大、最合适的接触面，在焊接过程和冷却时间内严禁碰动所焊接管道。
（5）PE燃气管宜蜿蜒铺设。
（6）PE燃气管与钢管连接用钢塑转换过渡，按设计图纸要求进行安装。
6.5、PE管焊接方法
管径≥ DE90采用热熔连接，管径≤DE63以下采用电熔连接
（1） 电熔连接
a. 检查管子（或管件）端头是否被划伤、碰坏，管材的连接端切割是否垂直。检查合格后，才进行下一步操作。
b. 电熔连接前，校直两对应的连接件，使其在同一轴线上。
c. 清除两管口及电熔接头内的灰土、水及其他异物，并用洁净棉布擦拭干净。
d. 在要焊接的管子或管件端头，用划线板量出一定长度，并作好记号，使用刮刀刮去表面氧化皮。
e. 将电熔管件套在管材、管件上，将焊机的插头分别与电熔接头的接线柱连接，准备进行焊接，通过电熔管件内电阻丝发热，使连接部位熔化，达到焊接目的。焊接工艺根据现场的环境温度湿度及其他影响因素专门给出。
f. 用表测焊机输入端电压，是否在220±20V范围内，如不在此范围内，停止焊接。
g. 焊接完毕后，保证所焊接的电熔管件和管材没有受其他外力，在15min后即可取下连接线。在电熔接头没有完全冷下来的时候，不许强力拉动或弯曲管子。
h. 管道施工中，应及时对电熔套筒用油漆笔进行编号，并做好施工记录以便对施工质量进行跟踪。
（2）热熔对接
a. 检查管子（或管件）端头是否被划伤、碰坏，管材的连接端切割是垂直。检查合格后，才可进行下一步操作。
b.清除两管口及管内的灰土、水及其他异物，并用洁净棉布擦拭干净。
c.在要焊接的管子或管件端头，并留出一定夹具自由度，并应校直对应的连接件,使其在同一轴线上,管口错边不得大于管壁厚的10%。
d.装上专用的焊机,管子与加热板接触,,加热至熔化,然后撤去加热板,将熔化端压紧,保压,冷却,直止冷却至环境温度。
e.连接端面的加热，其加热时间与加热温度应符合对接连接工具生产厂和管材、管件生产厂的规定。加热完毕，待连接件应迅速脱离对接连接工具的加热板，并用均匀外力使其完全接触，形成均匀凸缘。凸缘高度应均匀一致。
f.焊接完毕后，保证热熔接头处没有受其他外力，在保压冷却时间达到后即可取下连接器。在保压、冷却期间不得移动连接件或在连接件上施加任何外力，不许强力拉动或弯曲管子
6.6、填沙
（1）沟底填10cm细砂。
（2）PE管焊接完毕，经监理检查确认，达到冷却时间后下管并立刻回填河沙0.10m和细土0.40m，回填时露出管接头，以保证强压试验时按规范操作。
6.7、回填、埋设标志带及夯实。
（1）回填土为原土，不得有石块、玻璃、硬土块等杂物。
回填土分层夯实，每层厚度0.2—0.3m，管道两侧及管顶以上0.5m以内的填土必须人工夯实。当填土超出管顶0.5m，条件许可时使用小型机诫夯实，每层松土厚度为0.25—0.4m。
（2）警示带埋设于距管顶0.3-0.5m处，其接口搭接距离为50cm
（3）地面上沿直管线每50-100m、转角、三通处设置明显标志桩。
（4）沿线施工破坏的挡水墙、排水沟、便道等地面设施按原貌进行恢复。
（5）对多余的土方、石方，及时进行清理并外运至指定地点。
6.8、吹扫、试压
1. 需试压的管道系统安装完毕，经甲方、监理公司共同检查合格后，方进行吹扫和试压，调压设施不与管道同时进行吹扫。
对管道进行吹扫，吹扫介质为压缩空气。吹扫时，在管道进气口加装过滤器和分离器，避免有害物质进入管道，空气流速不小于20m/s，为避免吹扫时聚乙烯管道产生的静电积聚成高压，采取在吹扫口加装钢管并接地的措施。
2.强压试验前，将不参与试压的系统、管道附件加以隔离。
3.吹扫合格后，进行强压试验，实验介质为空气，试验压力为0.05Mpa，其温度不超过40°，达到试验压力后稳压1小时，用洗涤剂检查各接口是否漏气，检验完毕后，及时用水冲去检漏的洗涤剂。
3.严密性试验：强度试压合格并回填至管顶0.5 m以上进行，试验压力为0.02Mpa，保持一定的时间，达到温度、压力的稳定。严密性试验时间为24小时，压力降不超过下式计算结果则认为合格。
同一管径：△P=6.47T/d
6.47T（d1L1+ d2L2+ ……dnLn）
不同管径：△P=————————————
d12L1+ d22L2+ ……dn2Ln
式中：△P——允许压力降（pa）
T——试验时间（h）
D——管道内径（m）
d1、d2……dn——各管道内径（m）
L1、L2……Ln——各管道长度（m）

试验实测的压力降应根据在试压期间管内温度和大气的变化按下列公式予以修正：
273+t1
△P’=（H1+B1）-（H2+B2）—————
273+t2
式中：△P’————修正压力降
H1 、H2————试验开始和结束时的压力计读数（pa）
B1 、B2————开始和结束时管内温度（℃）
计算结果为△P’≤△P为合格
6.9、余土外运及竣工验收
a）做到工完场清、料清，回填后所余土必须外运。
b）埋设标志桩必须与现场实际相符，标志桩必须埋设牢固。
c）燃气埋地管在隐蔽前必须由相关人员验收签字确认，并填写隐蔽记录。
d）燃气埋地管自检合格后方可申请验收。
七、施工进度计划及保证措施
1、 进度控制措施：
1.1本工程初定工期为30天（根据合同规定和进场施工为准）。为加强与建设单位﹑监理单位及小区的联系，建立各部门之间的通讯联系网络，积极配合业主的前期准备工作。
1.2 在不影响道路施工的前提下，作好进场施工的准备工作。按照工程小区指定的位置搭设临时工棚﹑调试工程机械设备﹑准备工具器具。
1.3 进行人员配备的调整工作，按照劳动力安排计划抽调各工种精干人员。
1.4 人员进场后即组织施工材料的进场，按照材料管理要求搞好现场材料的管理。
1.5 施工开始后，组织施工班组进行有序的流水作业，对施工有条件的，安排加班加点，保质保量保进度地完成施工。施工进度计划表的制定是根据工程量的大小来安排，在有可能的情况下、尽量安排连续施工，以保证工程的质量和连续性。

2、工程进度计划横道图
序号
时间（天）
施工工序
2
4
6
10
14
18
20
24
26
28
30
1
施工准备

2
测量放线

3
管沟开挖

4
回填底沙

5
管道安装

6
回填细沙、素土

7
吹扫、试压

8
恢复路面

9
埋设标志桩

10
竣工验收

八、雨季施工措施
1、做好防雨施工的物资准备，包括：油毡、雨伞、水泵等。
2、野外施工的焊机选择较高的地点设置，焊机、风镐、空压机等设备搭盖雨棚或用雨布遮盖，防止雨淋。
3、当雨天湿度过高或大雨时，不进行焊接作业，以免影响焊接质量。
4、雨季施工时将采取以下措施严防雨水流入沟内：沟槽四周的堆土缺口，如运料口、便道口等，均堆土埂，使其闭合，必要时在堆土外侧挖排水沟，避免雨水冲塌。暴雨时应组织施工人员检查，对往沟内流水的缺口及时填土阻挡，挖排水沟将水引至低洼处，并用水泵及时将沟内雨水排出，防止沟壁塌方、沟底沉陷等措施。
5、雨季施工必须保证沟槽底部的平整密实，若沟槽内有积水，先用水泵抽干积水、铲除淤泥后铺沙平整。
九、燃气工程质量保证体系
随着改革开放的不断深入，燃气事业正在蓬勃发展，为了企业的工程施工始终处于受控状态，确保工程质量，满足用户需求，造福于民，确保人民生命财产安全。根据本企业目前的运行状况，重申以下运行机制，并逐步完善质量保证体系，保持其正常有效地运行，以适应时代发展的需求。
9.1、组织保证：
组织机构是根据工作的实际需要而设立的，管理现代化首先要求施工企业组织的合理化，机构精干，责任明确，为了达到有计划、有秩序地施工，做到工期短、质量高、成本低的理想效果，精心做好组织保证是关键的环节。
9.2、物资保证：
物资准备是工程施工生产的物质基础，必须做在施工生产的前面，其内容包括原材料的准备，如：管材、管件、阀门、补偿器、建筑材料、辅助材料及预制构件的加工等，同时进货检验也是控制物资质量的保证，从而使公司在工程施工中能够有效地保证工程质量。
9.3、质量保证：
为了保证质量，达到规范要求，使工序质量处于受控状态，防止不合格产品转入下道工序，建立三级质量责任制，班组、质检员、项目经理每级对上级负责，上级对工程质量进行巡回抽查，对工程质量进行监督。

建立健全三级质保体系如下图：

项目经理 简干群

项目质检员 陈憬

班组兼职质检员 黄 箐
施工人员自检
施工班长互检

9.3.1执行标准：
GBJ300-88《建筑安装工程质量检验评定标准》
GB50183-93《工业金属管道工程质量检验评定标准》
GBJ235-98《工业管道工程施工及验收规范》
GBJ236-98《现场设备、工业管道焊接工程施工及验收规范》
CJJ33-89《城镇燃气输配工程施工及验收规范》
CJJ63-95《聚乙烯燃气管道工程技术规程》
SYJ4020-88《埋地钢质管道石油沥青防腐层施工及验收规范》
9.3.2步骤：
施工过程中，每完成一个部分工程由项目内有关人员对该部分进行检验签字，并由质检员填写工程质量评定记录，由项目负责人或项目技术负责人签字。
隐蔽工程检验，被下道工序掩盖的隐蔽工程的检验由班组负责人在工序掩盖前几小时组织施工质检人员、建设方、监理方等有关人员进行检查验收，合格后三方签字认可，然后转入下道工序。隐蔽工程验收包括：沟槽、焊口、接口、防腐、回填等。
9.3.3公司加强对现场施工质量的巡回检查，不定期进行随机抽查，并做好记录。所有从事管理执行和验证的与质量有关的工作人员，必须确保：
A、采取措施防止出现与质量体系有关的不合格
B、确认和记录与质量体系有关的问题
C、通过规定的渠道，推荐或提出解决办法
D、验证解决办法的实施效果
E、合理安排、调度、协调，为保证工程质量创造良好条件
F、领导和组织施工，严格执行工艺规程和有关技术标准，搞好工程控制确保质量
G、在检查施工生产进度同时，检查质量管理文件执行情况，对不符合质量要求的工序，责令返工或停工整顿H、建立质量体系，明确各级质量管理的职责和权限
I、定期对职工进行质量教育
对质检人员要求：
A、督促、协助基层搞好质量校验工作，经常分析工程质量形势，掌握质量动态，定期组织质量大检查，负责创优工作。
B、按规定整理、填报各种质量表格，建立服务（档案）台帐，并保存质量记录。
C、认真做好开工前的各项准备工作，并参加单位工程的施工图纸会审，参加施工组织设计施工方案的编制。
D、严格按国家施工验收规范，施工图纸的设计要求及施工组织设计或施工方案，技术措施组织施工，不经有关部门同意，不得擅自修改施工图纸和改变设计要求。
9.4、质量程序控制如下：

审查图纸和技术资料

编制施工方案和进度计划
测量定位放线

书面技术交底、组织有关人员学习技术规程和质量标准
施工准备

材料、工具准备
现场拆迁

检查管材合格证

管材外观检查
注意管道位置

接口操作挂牌制
管道安装
清理管内杂物

自检
施工中断时封好管堵

测量管道实际位置

强度试验、严密性试验
检查记录

按验收标准

质量评定

材料合格证

隐蔽检查记录

试压记录
资料整理

质量评定记录

竣工图

十、安全、消防、文明施工
10.1、施工安全措施
10.1.1坚持“安全第一，预防为主”的方针，认真贯彻执行国家关于劳动保护的政策、法令和安全生产规程、标准，采取切实可行的安全措施，以保证国家的财产和人民生命安全，杜绝重大伤亡事故，千人负伤率小于0.3‰。
10.1.2施工现场要设置明显的安全标志，危险施工处要采取特殊防护措施，施工设施要按国家标准进行搭设，搞好施工现场安全技术标准管理。
10.1.3在小区里进行破路时，应设置围栏并在两边明显处设置安全标志。
10.1.4在小区楼栋前施工时，在居民出入处搁放跳板，以保证居民的正常生活不受影响。
10.1.5施工用电要严格按照建设部《施工现场临时用电安全技术规范》规定进行，所有配电箱（盘）要统一按标准化要求配置，并实行一机一闸制。
10.1.6所有进入施工现场人员都必须经过安全教育，特种作业人员必须进行专门的安全技术培训，并持证上岗。
10.1.7雨天焊接设有防雨和棚盖等措施，当环境湿度、温度不能满足焊接工艺条件要求，不得施焊。
10.1.8所有机械设备和电机工具在使用前都要作安全检查。
10.2、防火措施
10.2.1施工现场配备消防设施，并有显著的标志。
10.2.2对动力设备、电弧焊接、切割、电器设备进行重点保护。
10.2.3易燃易爆物品（氧气、乙炔、油漆、油品等）应由专人保管，存放地点保持通风良好。
10.2.4不得在禁止吸烟的地方吸烟、动火。
10.3、文明施工措施
10.3.1按业主指定的地点，对设备、构件、工棚及施工材料等进行定置管理，并按定置图要求，堆放设备物件。
10.3.2按照总平面布置图的要求保证施工现场道路畅通，通道上不准放各种设备、材料和杂物，并保证整洁，保证施工现场排水系统良好，现场无积水现象。
10.3.3开工前按公司标准设置施工项目标牌。
10.3.4材料堆放整齐，标牌明显，各类材料分类放置，防盗措施可靠。
10.3.5施工现场摆设布置、水、电、气等均应符合安全防火和工业卫生要求。
10.3.6文明施工安排专人负责，每天将废料、垃圾集中到指定地点，按照要求定期外运。随时保持工作场所、办公室、生活区、道路畅通和现场全体人员的清洁和健康，在完成工作后，所有的废物、设备工具、临时结构和剩余建筑安装材料应从施工区内清除，所有的施工区定期打扫。
10.3.7进入施工现场必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品。
10.3.8工作时间不准打闹、争吵、唱歌或做其他与施工无关的行为，思想要集中，坚守岗位，未经许可不得从事非本质工种工作，服从领导和安全检查员指挥。
10.3.9严禁带病和酒后上岗。
10.3.10各种电动工具必须有可靠而有效的安全防护、安全接地和防雷装置，才能使用。不懂电气和机械的人员，严禁使用和玩弄电气设备。
10.3.11在施工现场行走要注意往来车辆，按指定道路行走，不得为走近路而穿越危险区。
10.3.12空压机、切割机等不得在夜间10：00后和早上7：00前使用，以免噪声扰民。
