辅助蒸汽系统管道缺陷明细.doc

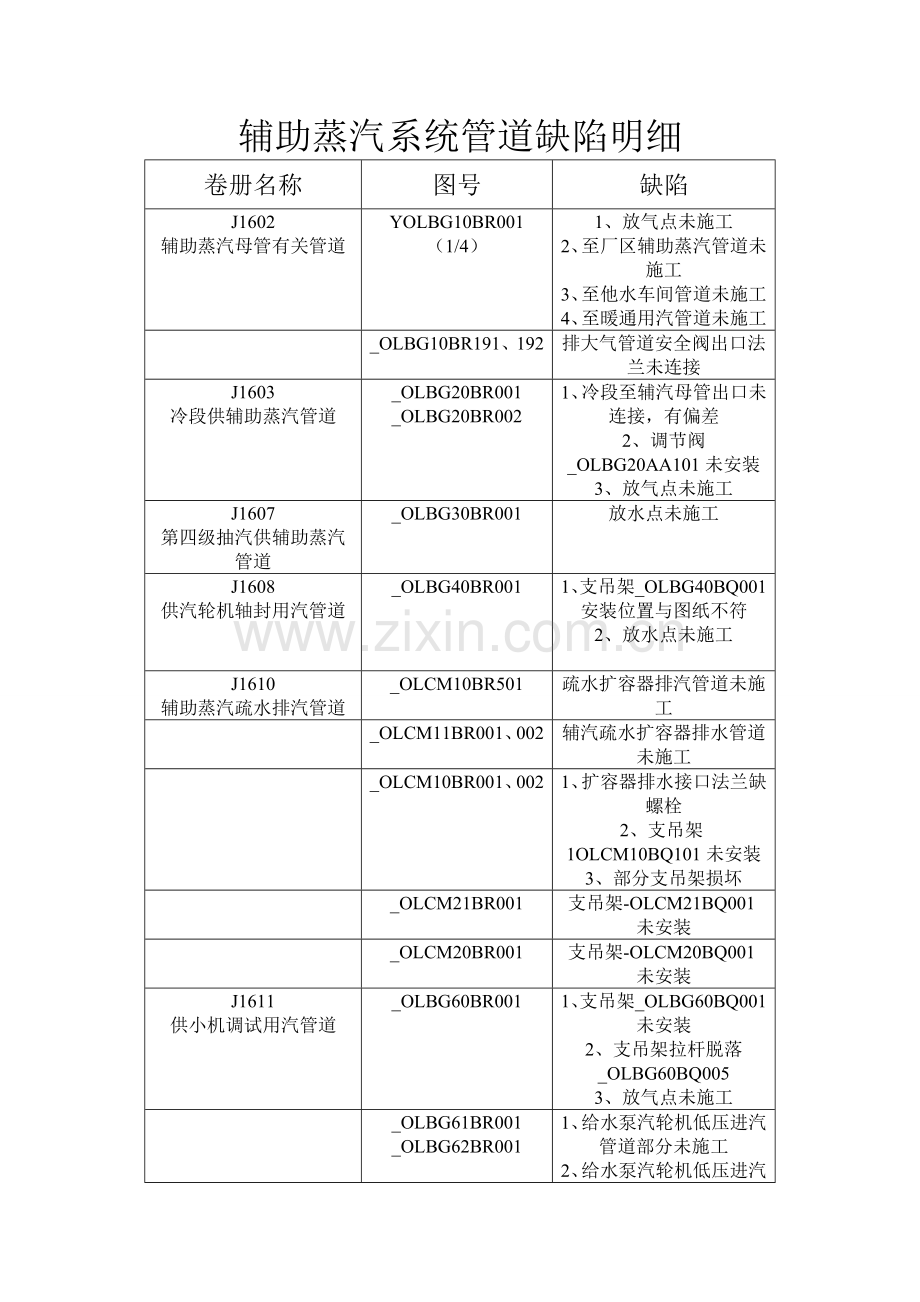

辅助蒸汽系统管道缺陷明细
卷册名称
图号
缺陷
J1602
辅助蒸汽母管有关管道
YOLBG10BR001（1/4）
1、 放气点未施工
2、 至厂区辅助蒸汽管道未施工
3、 至他水车间管道未施工
4、 至暖通用汽管道未施工

_OLBG10BR191、192
排大气管道安全阀出口法兰未连接
J1603
冷段供辅助蒸汽管道
_OLBG20BR001
_OLBG20BR002
1、 冷段至辅汽母管出口未连接，有偏差
2、 调节阀_OLBG20AA101未安装
3、 放气点未施工
J1607
第四级抽汽供辅助蒸汽管道
_OLBG30BR001

放水点未施工
J1608
供汽轮机轴封用汽管道
_OLBG40BR001

1、 支吊架_OLBG40BQ001安装位置与图纸不符
2、 放水点未施工

J1610
辅助蒸汽疏水排汽管道
_OLCM10BR501

疏水扩容器排汽管道未施工

_OLCM11BR001、002

辅汽疏水扩容器排水管道未施工

_OLCM10BR001、002

1、 扩容器排水接口法兰缺螺栓
2、 支吊架1OLCM10BQ101未安装
3、 部分支吊架损坏

_OLCM21BR001

支吊架-OLCM21BQ001未安装

_OLCM20BR001

支吊架-OLCM20BQ001未安装
J1611
供小机调试用汽管道
_OLBG60BR001

1、 支吊架_OLBG60BQ001未安装
2、 支吊架拉杆脱落_OLBG60BQ005
3、 放气点未施工

_OLBG61BR001
_OLBG62BR001

1、 给水泵汽轮机低压进汽管道部分未施工
2、 给水泵汽轮机低压进汽管道接口有偏差
3、 支吊架-OLBG61BQ002未安装
4、 放水点与图纸不符

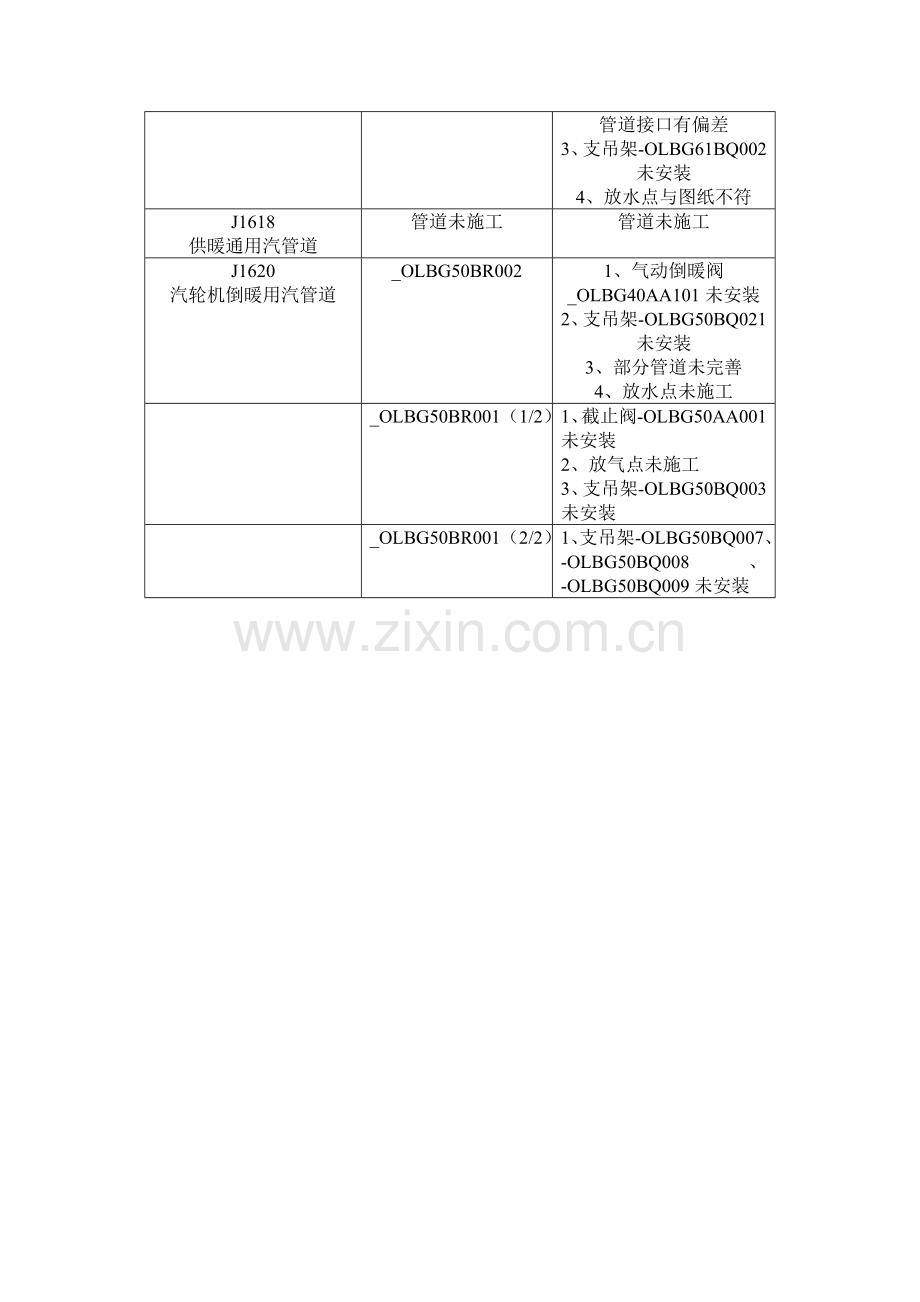

J1618
供暖通用汽管道
管道未施工
管道未施工
J1620
汽轮机倒暖用汽管道
_OLBG50BR002

1、 气动倒暖阀_OLBG40AA101未安装
2、 支吊架-OLBG50BQ021未安装
3、 部分管道未完善
4、 放水点未施工

_OLBG50BR001（1/2）
1、 截止阀-OLBG50AA001未安装
2、 放气点未施工
3、 支吊架-OLBG50BQ003未安装

_OLBG50BR001（2/2）
1、支吊架-OLBG50BQ007、-OLBG50BQ008、-OLBG50BQ009未安装
