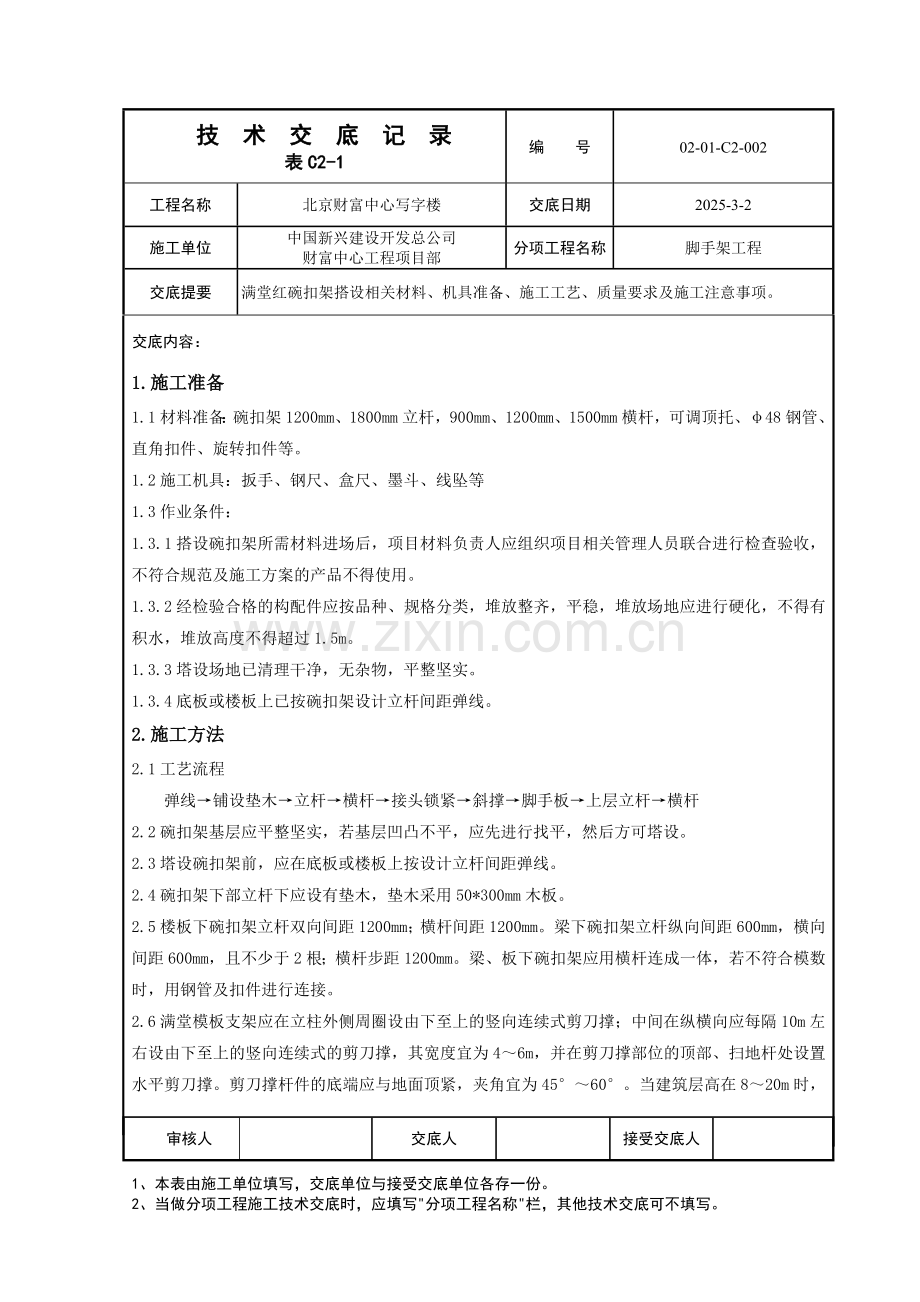

 技 术 交 底 记 录
表C2-1
编  号
02-01-C2-002
工程名称
北京财富中心写字楼
交底日期
2025-3-2
施工单位
中国新兴建设开发总公司
财富中心工程项目部
分项工程名称
脚手架工程
交底提要
满堂红碗扣架搭设相关材料、机具准备、施工工艺、质量要求及施工注意事项。

交底内容：

1.施工准备
1.1材料准备：碗扣架1200mm、1800mm立杆，900mm、1200mm、1500mm横杆，可调顶托、φ48钢管、直角扣件、旋转扣件等。
1.2施工机具：扳手、钢尺、盒尺、墨斗、线坠等
1.3作业条件：
1.3.1搭设碗扣架所需材料进场后，项目材料负责人应组织项目相关管理人员联合进行检查验收，不符合规范及施工方案的产品不得使用。
1.3.2经检验合格的构配件应按品种、规格分类，堆放整齐，平稳，堆放场地应进行硬化，不得有积水，堆放高度不得超过1.5m。
1.3.3塔设场地已清理干净，无杂物，平整坚实。
1.3.4底板或楼板上已按碗扣架设计立杆间距弹线。
2.施工方法
2.1工艺流程
弹线→铺设垫木→立杆→横杆→接头锁紧→斜撑→脚手板→上层立杆→横杆
2.2碗扣架基层应平整坚实，若基层凹凸不平，应先进行找平，然后方可塔设。
2.3塔设碗扣架前，应在底板或楼板上按设计立杆间距弹线。
2.4碗扣架下部立杆下应设有垫木，垫木采用50*300mm木板。
2.5楼板下碗扣架立杆双向间距1200mm；横杆间距1200mm。梁下碗扣架立杆纵向间距600mm，横向间距600mm，且不少于2根；横杆步距1200mm。梁、板下碗扣架应用横杆连成一体，若不符合模数时，用钢管及扣件进行连接。

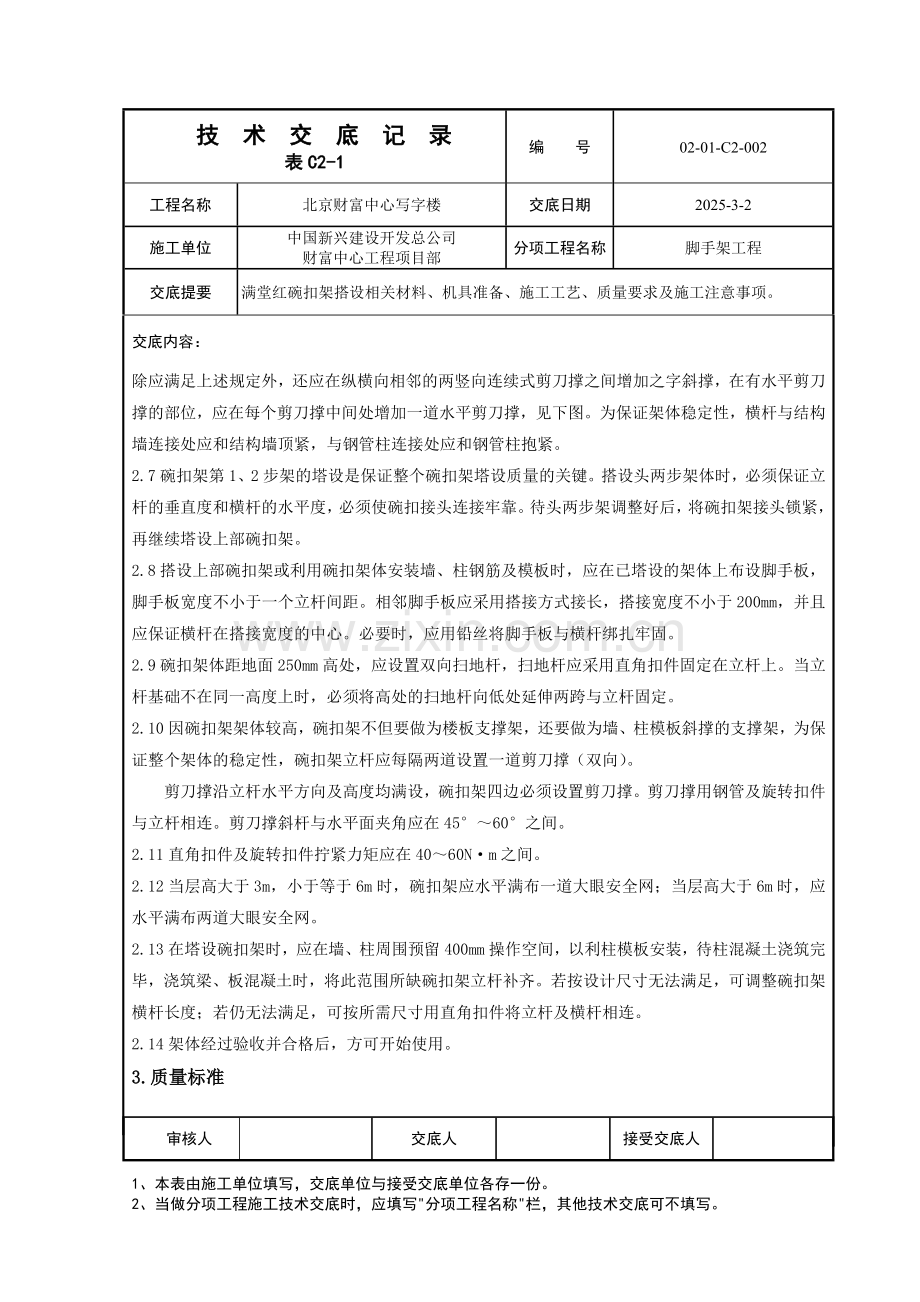

2.6满堂模板支架应在立柱外侧周圈设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式的剪刀撑，其宽度宜为4～6m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为45°～60°。当建筑层高在8～20m时，除应满足上述规定外，还应在纵横向相邻的两竖向连续式剪刀撑之间增加之字斜撑，在有水平剪刀撑的部位，应在每个剪刀撑中间处增加一道水平剪刀撑，见下图。为保证架体稳定性，横杆与结构墙连接处应和结构墙顶紧，与钢管柱连接处应和钢管柱抱紧。
2.7碗扣架第1、2步架的塔设是保证整个碗扣架塔设质量的关键。搭设头两步架体时，必须保证立杆的垂直度和横杆的水平度，必须使碗扣接头连接牢靠。待头两步架调整好后，将碗扣架接头锁紧，再继续塔设上部碗扣架。
2.8搭设上部碗扣架或利用碗扣架体安装墙、柱钢筋及模板时，应在已塔设的架体上布设脚手板，脚手板宽度不小于一个立杆间距。相邻脚手板应采用搭接方式接长，搭接宽度不小于200mm，并且应保证横杆在搭接宽度的中心。必要时，应用铅丝将脚手板与横杆绑扎牢固。
2.9碗扣架体距地面250mm高处，应设置双向扫地杆，扫地杆应采用直角扣件固定在立杆上。当立杆基础不在同一高度上时，必须将高处的扫地杆向低处延伸两跨与立杆固定。
2.10因碗扣架架体较高，碗扣架不但要做为楼板支撑架，还要做为墙、柱模板斜撑的支撑架，为保证整个架体的稳定性，碗扣架立杆应每隔两道设置一道剪刀撑（双向）。
剪刀撑沿立杆水平方向及高度均满设，碗扣架四边必须设置剪刀撑。剪刀撑用钢管及旋转扣件与立杆相连。剪刀撑斜杆与水平面夹角应在45°～60°之间。
2.11直角扣件及旋转扣件拧紧力矩应在40～60N·m之间。
2.12当层高大于3m，小于等于6m时，碗扣架应水平满布一道大眼安全网；当层高大于6m时，应水平满布两道大眼安全网。
2.13在塔设碗扣架时，应在墙、柱周围预留400mm操作空间，以利柱模板安装，待柱混凝土浇筑完毕，浇筑梁、板混凝土时，将此范围所缺碗扣架立杆补齐。若按设计尺寸无法满足，可调整碗扣架横杆长度；若仍无法满足，可按所需尺寸用直角扣件将立杆及横杆相连。
2.14架体经过验收并合格后，方可开始使用。
3.质量标准
3.1所用钢管应无裂缝、凹陷、锈蚀。立杆最大弯曲变形矢高不超过1/500L，横杆变形矢高不超过1/250L。脚手板等构件应无裂纹，无明显变形，焊接牢固。
3.2扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
3.3立杆下部是否垫有垫木及扫地杆，扫地杆位置及布置应符合规范要求。
3.4检验所有节点的上碗扣必须锁紧；直角及旋转扣件必须按规范力矩拧紧。
3.5斜撑及安全网的构件应按规范及技术交底布置。
3.6整架垂直度应符合规范要求，即小于1/500L，最大不得超过100mm。
3.7碗扣架立杆纵向直线度应小于1/200L。
3.8横杆的水平度，即横杆两端的高度偏差应小于1/400L。
4.安全、环保措施
4.1安全措施：
4.1.1脚手架塔设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036）考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
4.1.2塔设碗扣架的施工人员必须戴安全帽，穿防滑鞋。
4.1.3碗扣架的构配件质量塔设质量，应按规定进行检查验收，合格后方可使用。
4.1.4六级和六级以上大风和雾、雨、雪天气时，应停止塔设作业，雨、雪后上架作业应有防滑措施，并应扫除积雪。
4.1.5碗扣架的安全网，应按技术交底要求设置。
4.1.6在碗扣架上进行电、气焊作业时，必须有防火措施和专人看守。严禁上下交叉作业。
4.1.7塔设高度超过2M时应系安全带。
4.1.8施工用钢管及扣件等配件严禁高空向下抛掷，以免砸伤下部施工人员。
4.1.9环保措施：施工过程中不得随意敲打、抛掷钢管等构配件，减少噪声污染。

 审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
