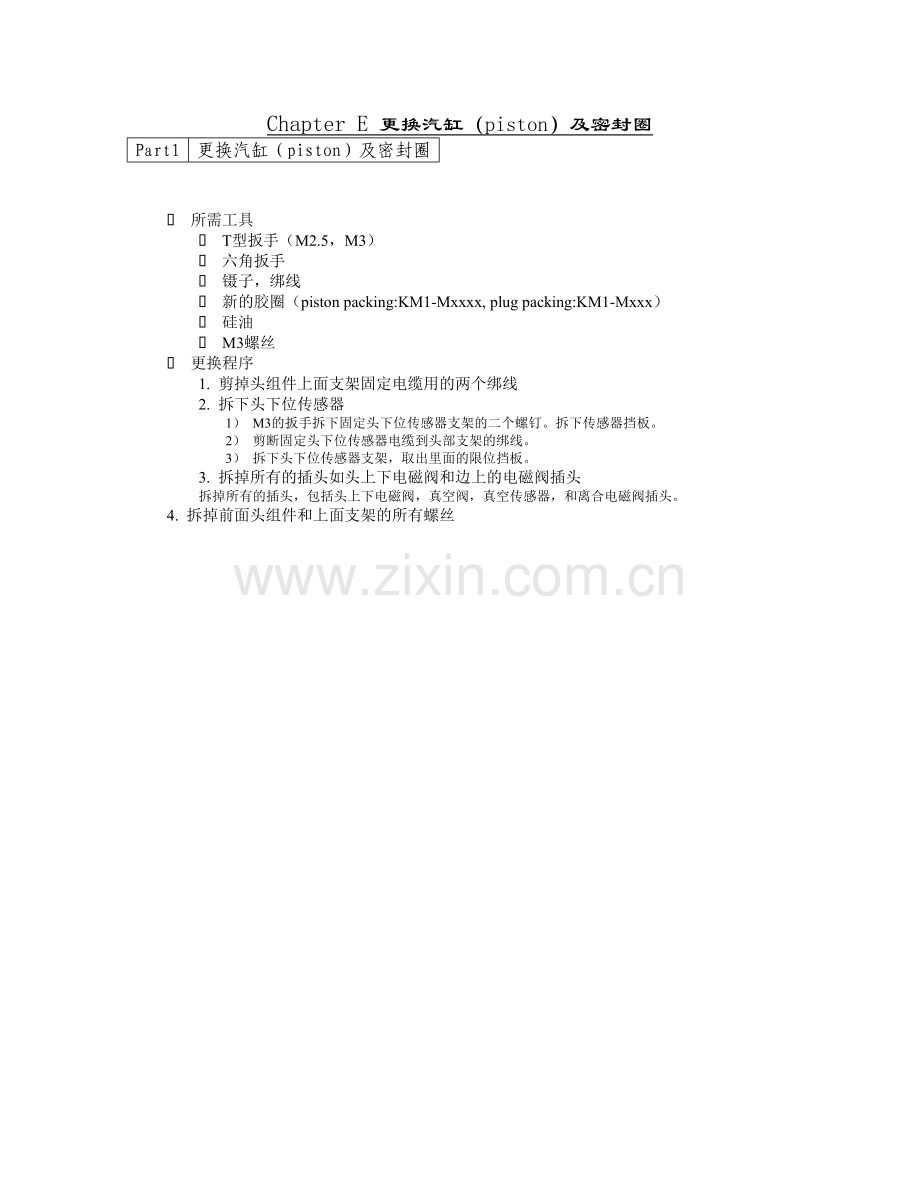

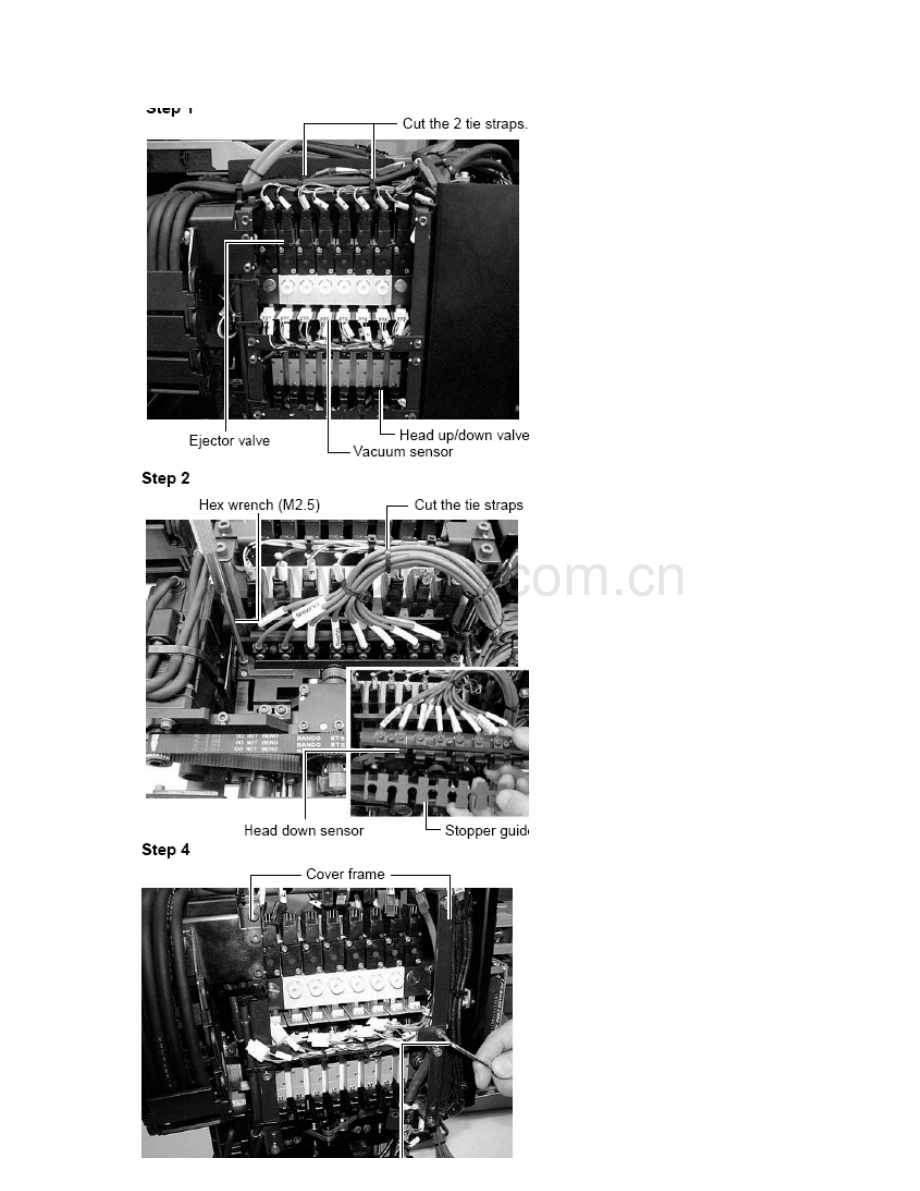

Chapter E 更换汽缸(piston)及密封圈 Part1 更换汽缸(piston)及密封圈 􀂄 所需工具 􀁺 T型扳手(M2.5,M3) 􀁺 六角扳手 􀁺 镊子,绑线 􀁺 新的胶圈(piston packing:KM1-Mxxxx, plug packing:KM1-Mxxx) 􀁺 硅油 􀁺 M3螺丝 􀂄 更换程序 1. 剪掉头组件上面支架固定电缆用的两个绑线 2. 拆下头下位传感器 1) M3的扳手拆下固定头下位传感器支架的二个螺钉。拆下传感器挡板。 2) 剪断固定头下位传感器电缆到头部支架的绑线。 3) 拆下头下位传感器支架,取出里面的限位挡板。 3. 拆掉所有的插头如头上下电磁阀和边上的电磁阀插头 拆掉所有的插头,包括头上下电磁阀,真空阀,真空传感器,和离合电磁阀插头。 4. 拆掉前面头组件和上面支架的所有螺丝 5. 关掉气源,拆下气管 关掉机器左下角的气源开关后,拆掉连接真空阀的气管(直径8mm)如下。 1) 剪掉固定气管的绑线。 2) 在真空阀左侧的连接头处拆下气管。 3) 拆掉真空阀右侧的气管。 6. 拆下真空阀 用M2.5的扳手拆下固定真空阀单元的四个螺钉。然后取出真空阀单元。 注 头组件盖板支架尽可能打开,取出时头上下电磁阀单元应略有倾斜。 提示 真空阀单元连接气孔处有密封胶圈,更换离合电磁阀时不要将这些胶圈丢掉。 7. 拆下左上和右上位置的气路块支撑杆 用一个7mm的扳手将支撑杆松开。如必要,剪掉碍事的绑线。 8. 拆下气路块 从上面用M2.5的T型扳手拆下固定气路块的8个螺丝,从头部上拆下气路块。现在可以看到汽缸堵和汽缸杆。 注 取下螺丝后,慢慢的往上抬气路块,不要碰到其它的线与支架。 提示 真空阀单元连接气孔处有密封胶圈,不要将这些胶圈丢掉。 9. 抽出汽缸堵和汽缸杆 注 用M3螺丝拧到丝扣里,很容易抽出汽缸堵和汽缸杆。 10. 更换胶圈 检查汽缸堵和汽缸杆的O型圈和Y型胶圈的磨损程度,如果坏了就要更换。如果需加油,就在上面涂上一层硅油。 11. 重装真空阀回气路块 用M2.5的扳手紧上4个螺丝固定真空阀,重装第七步拆下来的支撑杆。 12. 重装气路块回其初始位置 重装时要保证定位销卡好,然后用M2.5的扳手紧上8个螺丝。 注 当重装气路块回其初始位置时,头组件盖板支架尽可能打开,并从左面放入,卡好,必要时,拉一个临时灯。 13. 重新连接真空阀气管回其初始位置 1) 将右边的气管插到后面的连接头(直径8mm)。 2) 将气管(直径8mm)插到真空阀左边的连接头。 3) 打开气源开关。 14. 安装盖板支架和所有插头回其初始位置 按相反程序执行上面第一到第四步。气管和电缆放回初始位置后用绑线固定 􀂄 更换汽缸轴密封圈后的调整 􀁺 吸料真空水平值 􀁺 头部I/O操作 􀁺 FNC初始位置
