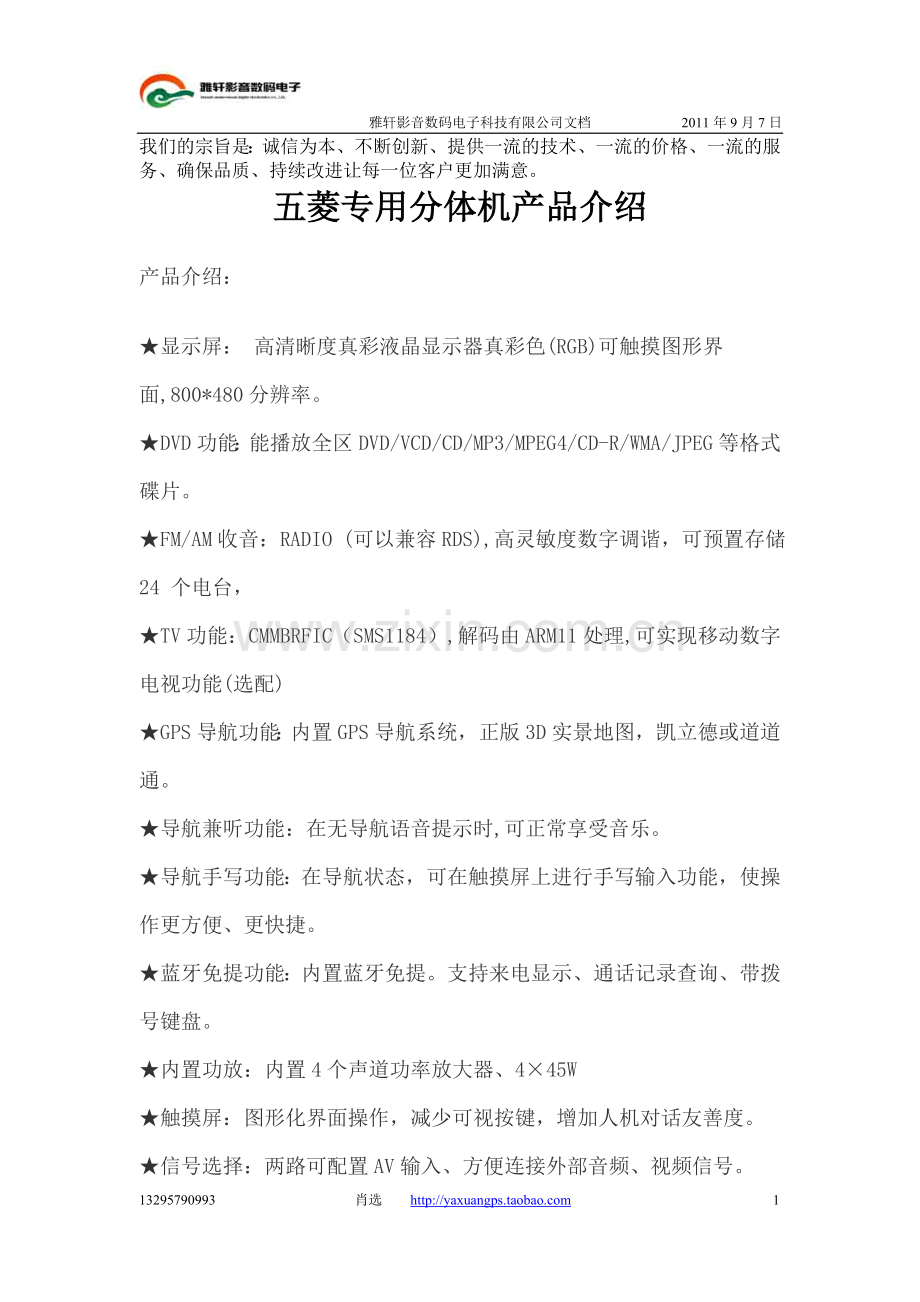

五菱专用分体机产品介绍
产品介绍：
★显示屏： 高清晰度真彩液晶显示器真彩色(RGB)可触摸图形界面,800*480分辨率。
★DVD功能：能播放全区DVD/VCD/CD/MP3/MPEG4/CD-R/WMA/JPEG等格式碟片。
★FM/AM收音：RADIO (可以兼容RDS),高灵敏度数字调谐，可预置存储 24 个电台，
★TV功能：CMMB RF IC（SMS1184）,解码由ARM11处理,可实现移动数字电视功能(选配)
★GPS导航功能：内置GPS导航系统，正版3D实景地图，凯立德或道道通。
★导航兼听功能：在无导航语音提示时,可正常享受音乐。
★导航手写功能：在导航状态，可在触摸屏上进行手写输入功能，使操作更方便、更快捷。
★蓝牙免提功能：内置蓝牙免提 。支持来电显示、通话记录查询、带拨号键盘。
★内置功放：内置4个声道功率放大器、4×45W
★触摸屏：图形化界面操作，减少可视按键，增加人机对话友善度。
★信号选择：两路可配置AV输入、方便连接外部音频、视频信号。

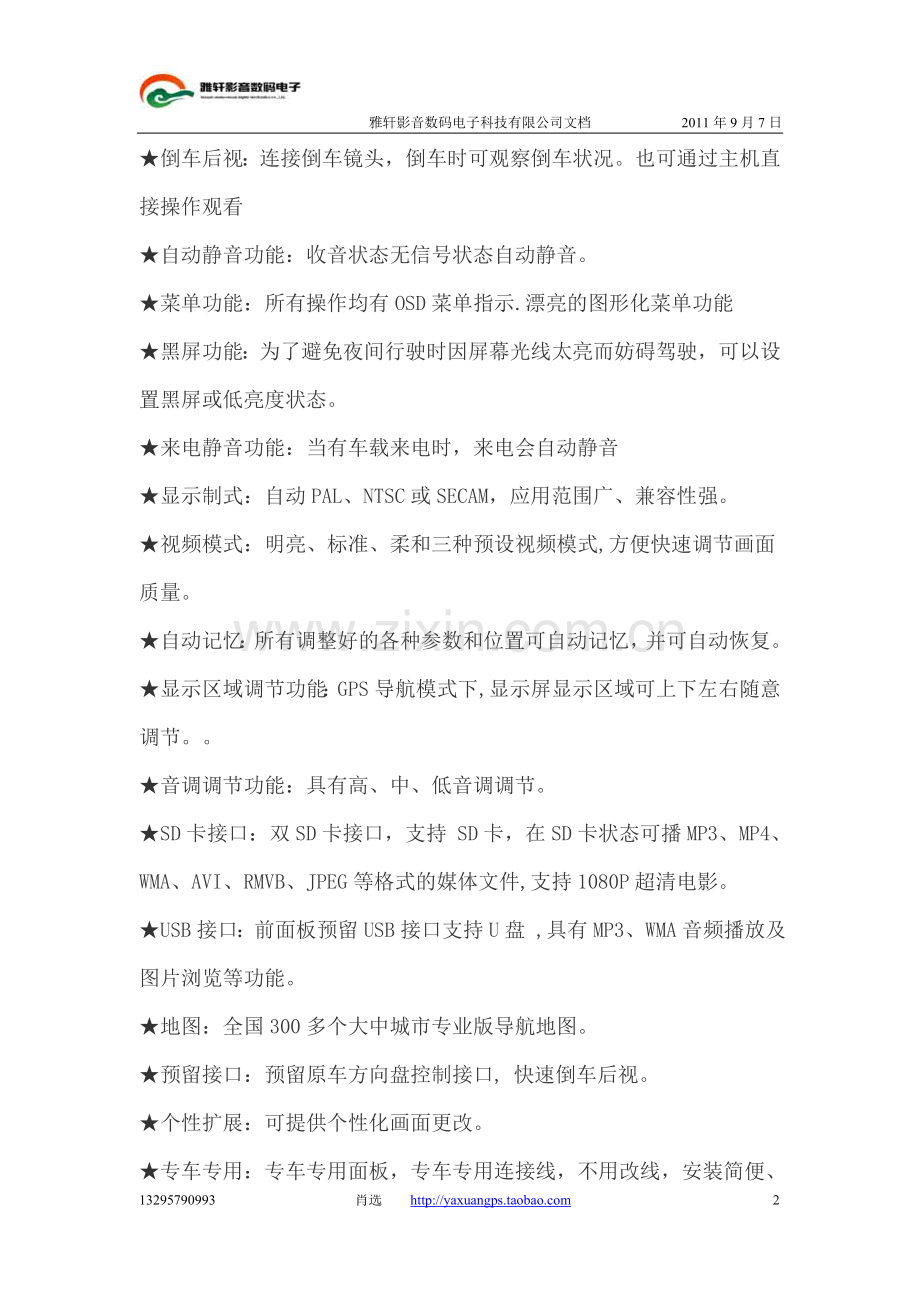

★倒车后视：连接倒车镜头，倒车时可观察倒车状况。也可通过主机直接操作观看
★自动静音功能：收音状态无信号状态自动静音。
★菜单功能：所有操作均有OSD菜单指示.漂亮的图形化菜单功能
★黑屏功能：为了避免夜间行驶时因屏幕光线太亮而妨碍驾驶，可以设置黑屏或低亮度状态。
★来电静音功能：当有车载来电时，来电会自动静音
★显示制式：自动PAL、NTSC或SECAM，应用范围广、兼容性强。
★视频模式：明亮、标准、柔和三种预设视频模式,方便快速调节画面质量。
★自动记忆：所有调整好的各种参数和位置可自动记忆，并可自动恢复。
★显示区域调节功能：GPS导航模式下,显示屏显示区域可上下左右随意调节。。
★音调调节功能：具有高、中、低音调调节。
★SD卡接口：双SD卡接口，支持 SD卡，在SD卡状态可播MP3、MP4、WMA、AVI、RMVB、JPEG等格式的媒体文件,支持1080P超清电影。
★USB接口：前面板预留USB接口支持U盘 ,具有MP3、WMA音频播放及图片浏览等功能。
★地图：全国300多个大中城市专业版导航地图。
★预留接口：预留原车方向盘控制接口, 快速倒车后视。
★个性扩展：可提供个性化画面更改。
★专车专用：专车专用面板，专车专用连接线，不用改线，安装简便、美观
★菜单语言：中文、英文可切换。默认设置为中文菜单

机器特点：
★专车专用面板，专车专用连接线，不用改线，安装简便、美观
★漂亮的图形操作菜单
★机器显示效果好
★内置功能齐全，GPS导航、蓝牙功能等一应俱全
★机器采用进口车规DVD机芯，性能稳定、防震性能好、抗干扰强
★内部电路的主要芯片，都是采用工业级的芯片。耐高低温、抗干扰、性能稳定。适合车上的使用环境。
★产品定位
1、针对中高端车型，原车CD与显示屏分离。

★★市场推广
1、全数字化平台，性能稳定，外形美观。
2、保留原装高品质CD不变，实现原车功能全面升级。
3、主攻4S店、大型美容店，与DVD全面竞争。

★★★产品核心功能
1、GPS导航：
A.导航：Telechips主板，超快收星，最新3D实景地图。
B.预警：GPS定位，最新电子眼数据，网站实时升级。

2、数字多媒体娱乐：（选配）
A. CMMB移动数字电视：特有画中画功能，内置CA解密芯片，升级解密更方便，已交三年资费(价值430元)，全国三百多个大中城市电视节目任意收看，新闻体育资讯，时刻伴随您的路途。
B.视频解码技术:采用最新MP5视频解码技术，支持AVI、MPEG、MPG、ASX、DAT、ASF和WMV视频文件，RMVB和RM电影播放，FLASH动画文件，网络大片随意看，让您的旅途生活更精彩。
C.音频解码技术:支持格式为MP3和WMA音频文件，网络歌曲随意听。
D.收音:带有FM/AM高灵敏收音接收系统。
E.其它:游戏、电子书、图片浏览等。

3、原车系统全面升级：
A. CANBUS:配置canbus盒，原车性能一切尽在掌握中。
B.蓝牙：最新蓝牙模块，车载电话快速实现。
C. AV-IN：两路视频输入，可视倒车，自动切换，行车倒车一样顺畅。
D. AV-OUT：两路视频输出，方便后枕娱乐。
E.功放：HI-FI级影像放大线路及ASP动态音响控制,优质音乐的保证。

附件:
★精美彩盒包装或4S店包装、专用连接线、AV输入连接线、USB转接线、GPS天线、安装工具（螺丝）、遥控器、说明书

功能介绍：
1.系统平台：Microsoft Windows 6.0 Core
2.处理器：TelechipsARM11 800MHz MHz主频（TCC8902）韩国正宗高清方案，支持超清1080P电影
3.内存: K4T51163QG-HC(L)F7 (256位) - DDR
4.存储器：SLC Flash (128M)或K9GAG08/K9LBG08 (1G/2G/4G)–MLC Flash
5.显示方式：2D/3D
此方案在显示（GUI）方式上完全采用Window CE 6.0的OS实现，可以做到多层图形的相互叠加，并实现2D/3D动态显示效果，就像ARM11播放的RMVB9/10的高清的媒体播放/MP3/DVD/倒车后视等，所以产品可以做的非常高档和时尚.
6.GPS模块：采用SiRF III接收天线，波特率9600bps；接收器通道20
7.导航定位精准度：3~10米，90%精确率
8.天线灵敏度：0.1米/秒
9.导航软件：支持WIN_CE6.0系统，ARMV4I编译方式，TF卡存储；
10.蓝牙功能：内置蓝牙模块及天线，可实现高质量的免提通话功能、来电显示功能、电话接听功能、拨号功能等。
11.数字电视：CMMB RF IC（SMS1184），解码由ARM11处理；
12.外挂DVD碟盒支持CVBS、Y/C、YPrPb、模拟RGB四种视频格式；
13.两路AV_IN功能（其中一路是倒车后视，一路备用）;
14.支持两路AV-OUT输出（后枕输出）
15.两路音频输出（原车功放与本机喇叭（本机喇叭主要用于蓝牙通话与导航））
16.支持手刹检测控制；
17.支持大灯检测控制；
18.包含CAN BUS总线控制接口，支持原车信息显示及操作；
19.方向盘控制:学习型/专车专用型
20.FM收音机：RADIO (可以兼容RDS)
21.音频：支持MP3/WMA/PCM格式的音频播放，支持功放、耳机播放两种方式，支持顺序播放、随机播放、循环播放；
22.视频：支持1080P,720P、MPEG4、MPEG2、H.264、H.263、RMVB-(8/9/10)、VC-1(WMV9)、WMV7/8、MP43/42/M4S、DIVX-3/4/5、3GP、AVI、ASF、FLV、FLASH等格式；
23.音乐播放器：支持MP3、WMA、WMV、EAAC+、MP2、Vorbis(Ogg)、AC3、DTS、FLAC、APE、BSAC、OGG、MID等格式；
24.图片：支持BMP、JPG、PNG、GIF、ICO、TIF、TGA、PCX等格式；
25.支持文本阅读器；
26.(IPOD/CD、空调信息、原车功放)信息实现；
27.扩展卡槽：双TF卡（导航卡与娱乐卡）
28.支持USB HOST：
29.系统升级：支持TF卡在线升级；
30.显示屏：高清显示屏，800*480分辨率带触摸屏功能；

     技术规格

外形尺寸
重量
显 示 屏 尺寸 7英寸高清晰真彩TFT液晶显示屏
分辨率 800*480分辨率
内置容量 Flash Memory ：128 M－4G
扩展容量 支持SD卡，支持容量128M~8GB
音乐功能 播放格式 MP3、WMA、WAV、FLAC、ACC、OGG
支持MP3比特率 8K bps – 320K bps
支持WMA、WMV、比特率 5K bps – 384K bps
频率响应 20Hz至20KHz
信噪比 90dB
失真度 ＜0.05%
视频功能 播放格式 AVI、MPG、WMV、ASF、FLV、3GP、MP4、RMVB(支持超清1080P电影)、FLASH
支持最大分辨率 800*480
支持转换格式 asf、wmv、mov、MPEG1（mpg、mpeg）、MPEG2（vob）。
其中(MPEG-4(AVI) 、rm、rmvb、WMV、FLV无须转换)
图片浏览 支持BMP、JPG、PNG、GIF、ICO、TIF、TGA、PCX
文本浏览器 支持文本类型 TXT
蓝牙功能(可选) 协议规格 Bluetooth Spec. V1.2 Compliant
芯片组 CSR BLUECORE3
解码方式 Built in 16-bit Stereo Codec
传速速率 Full Speed Bluetooth, 723Kbps
PROFILE 支持 HS/HF
输出功率 Class 2
发射距离 10m(max)
AV IN 视频类型 CVBS
视频输入制式 NTSC/PAL
AV OUT 输出视频类型 CVBS，S-VIDEO，RGB
导航系统 支持导航软件 第三方提供
软件分辩率 800*480
操作系统 WIN_CE6.0
软件编译方式 ARMV4I
支持带TMC的语音播报软件
GPS参数 Sirf Star III 芯片组 , 波特率9600 bps
冷启动所需时间 < 100秒 (条件：开阔的地方)
热启动所需时间 <3秒  (条件：开阔的地方)
温启动所需时间 <38秒 (条件：开阔的地方)
跟踪灵敏度 -159dBm
最大接收器卫星通道 20个频道
最大跟踪速率 515m/s
最大定位高度 18,000m
CMMB功能
频率范围 470MHz～798MHz(U 波段)    只要CMMB RF IC（SMS1184），解码由ARM11处理
信号带宽 8MHz
调制参数 BPSK、QPSK、16QAM
子载波数 4K
RS 编码 （240，176）、（240，192）、（240，224）、（240，240）
LDPC 编码 1/2、3/4
接收灵敏度 （BER≤3×10-6）
DVB-T功能 频率范围 VHF(174MHz ~ 230MHz)、UHF(470MHz ~ 862MHz)
信号带宽 6M/7M/8M
调制参数 QPSK,16QAM.64QAM
载波类型 2K、8K
保护间隔 1/4、1/8、1/16、1/32
代码率 1/2、2/3、2/4、5/6、7/8
输入电平 -78dBm ~ -20dBm
输入阻抗 75Ω
DVD功能 机芯规格  华阳DL-30HA-ZE-023
光头规格 HOP-1200W（HITACHI）
主芯片 ZORAN （ZR36966U）
噪音（背景噪音30dBA 以下） <40dBA (Playing); <50dBA (Access);
<60dBA (Loading/Eject)
50cm distance from front surface of the unit
倾斜性能保证角 前后方向/front and rear  -10°±30°
左右方向/right and left   0°±15°
倾斜动作保证角度 前后方向/front and rear  -10°±30°
左右方向/right and left    0°±15°
碟片类型 DVD-ROM DVD-R/+R DVD-RW/+RW CD-DA
CD-ROM CD-ROM (XA) CD-R CD-RW
碟片格式 DVD-VIDEO VCD SVCD CD-DA JPEG
MP3 WMA Divx/MPEG-4(v3.11/4.12/5x)
碟片尺寸 碟片直径 Diameter of disc：Φ120±0.3
碟片厚度 Thickness of Disc：1.2(+0.3，-0.1)
USB HOST Host/Device of USB 1.1. and 2.0(Full Speed)；
装载方式 吸入式
工作温度 -5  ~ 40 ℃
语言 多国语言

Telechips TCC8902网上评测:
ARMv6架构阵营
ARMv6架构的代表核心是ARM11核心。
ARM11核心系列微处理器是ARM公司近年推出的新一代RISC处理器，它是ARM新指令架构——ARMv6的第一代设计实现。ARMv6，发布于2001年10月，它建立于过去十年ARM许多成功的结构体系基础上。
ARM11同样是一款非常经典的核心设计，它能提供约1.2DMIPS/MHz的性能。加长的管线可以冲击更高的频率（1GHz），相比采用ARMv4架构的ARM9有着更强的性能，不过与此同时功耗的增加也比较显著。

ARM11核心的代表方案有：Telechips TCC8902、盈方微IMAPX200

①Telechips TCC8902

图为：Telechips TCC8902
Telechips是韩国的一家芯片研发公司。Telechips TCC8902方案采用ARM11核心，基于65nm制作工艺，频率达到650MHz–800MHz。搭配256MB DDR2内存。该方案支持Android 2.1、WINCE6.0系统。
视频性能：Telechips TCC8902拥有独立的视频子系统：ARM Mali-VE6，基于硬解解码方式，可支持RV，H.264，VC-1，H.263，MPEG4等视频格式，最高达到1080P，且能保证1080P流畅播放。
3D性能：Telechips TCC8902拥有“ARM Mali-200”3D加速渲染器，支持OPENGL ES2.0/1.1，OPENVG。
小结：
Telechips TCC8902支持Android 2.1系统，性能处于主流水平，能够应付大部分应用。TCC8902虽然拥有3D加速技术，但由于驱动不够完善，未能将“ARM Mali-200”的实力发挥出来。视频播放是TCC8902的强项，TCC8902支持多格式的1080P，也真正做到了1080p流畅播放。值得一提的是，“多格式的1080P”并非所有的1080P都能播放，据笔者的使用有的1080P视频还是会出现延迟甚至卡顿，不过对于720P来说几乎轻而易举，相比上面的几种方案，TCC8902的视频能力已经非常出色了。浏览网页时，ARM11的处理能力对于带有图片的复杂网页依旧不够，拖动并不流畅。总体来说，Telechips TCC8902是现阶段比较不错的方案之一。
理论3D性能测试：

三角形生产率： 16M
像素填充率： 275M
运算性能 ★★★★☆☆☆☆☆☆
高清能力 ★★★★★★★★☆☆
推荐指数 ★★★☆☆☆☆☆☆☆
代表机型：乐天派GPad701、智器V系列，酷比U6，山寨平板
