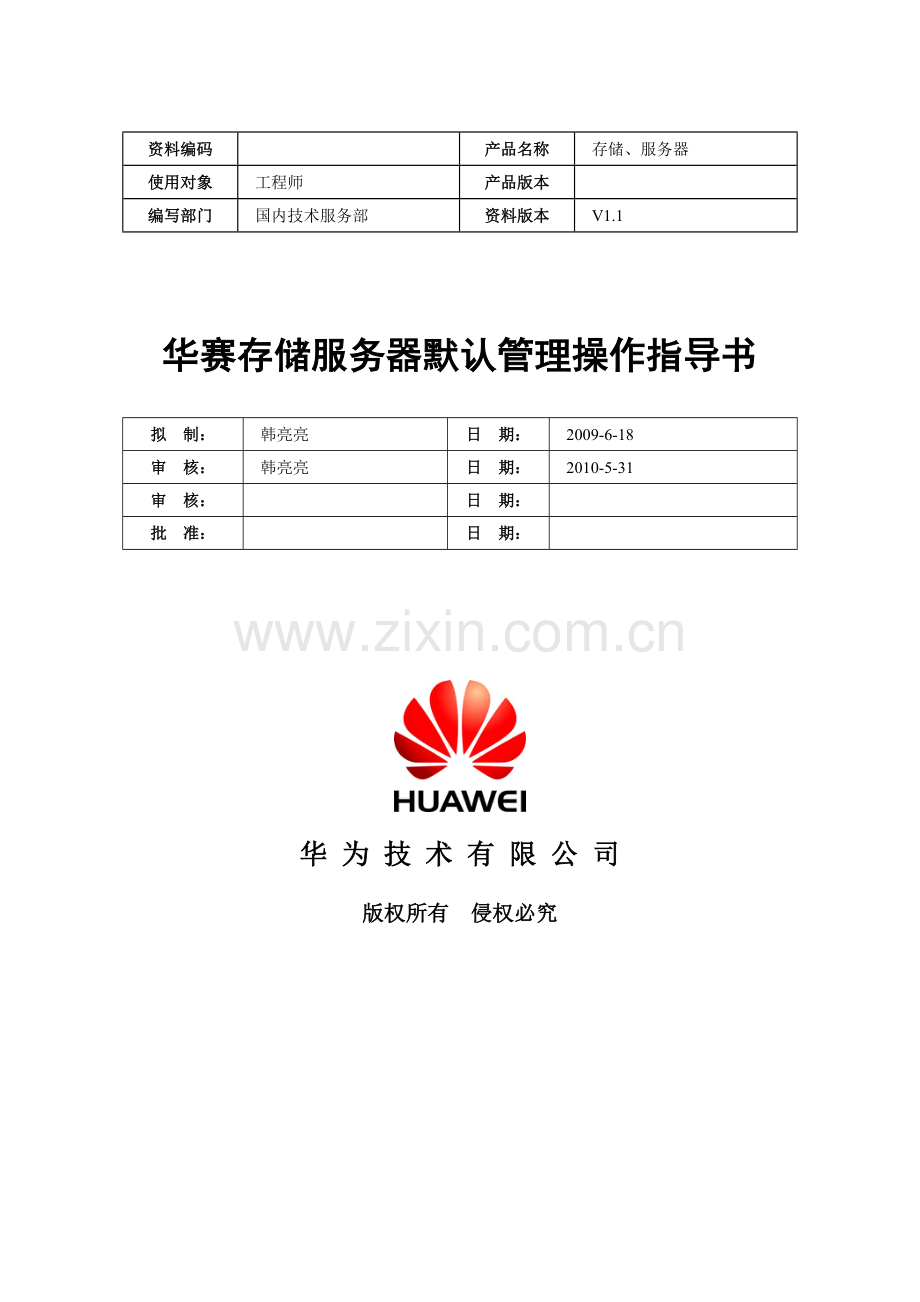

存储及配套服务器默认管理方式汇总.docx

资料编码

产品名称
存储、服务器
使用对象
工程师
产品版本

编写部门
国内技术服务部
资料版本
V1.1

华赛存储服务器默认管理操作指导书

拟 制：
韩亮亮
日 期：
2009-6-18
审 核：
韩亮亮
日 期：
2010-5-31
审 核：

日 期：

批 准：

日 期：

华 为 技 术 有 限 公 司
版权所有 侵权必究

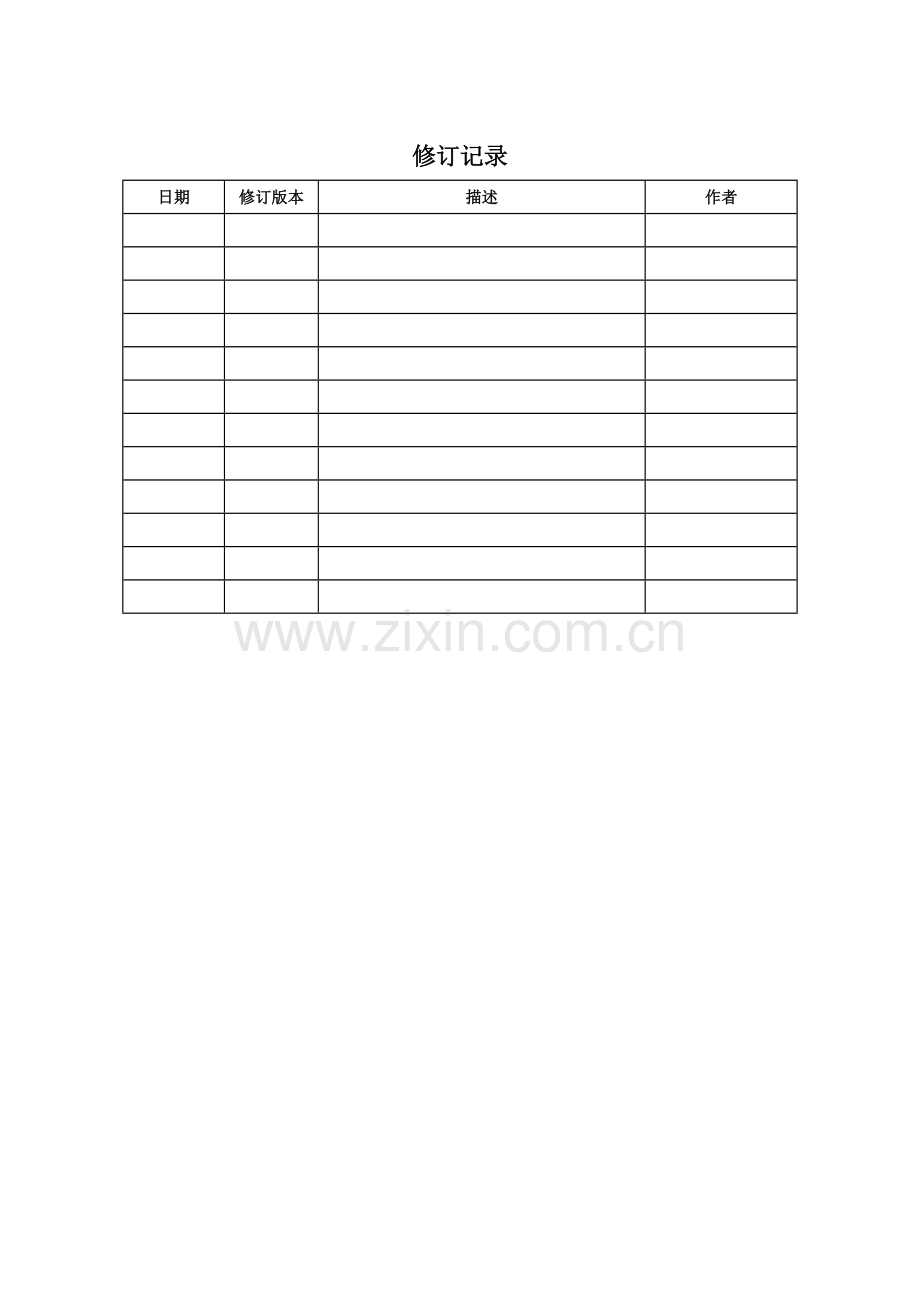

修订记录
日期
修订版本
描述
作者

目 录
第1章 产品汇总简单查询 2
1.1 存储产品 2
1.2 服务器产品 2
第2章 服务器产品 3
2.1 T8000服务器 3
2.1.1 整机外观 3
2.1.2 后视图 4
2.1.3 管理方式介绍 5
2.2 机架服务器 17
2.2.1 整机外观 17
2.2.2 后视图 18
2.2.3 管理网口配置方法 19
第3章 存储产品 20
3.1 OceanStor S1200 20
3.1.1 产品概述 21
3.1.2 管理方式介绍 22
3.2 OceanStor V1000、S2000、S5000 23
3.2.1 产品概述 23
3.2.2 管理方式介绍 25
3.3 OceanStor S3000、S6800 28
3.3.1 产品概述 28
3.3.2 管理方式介绍 30
3.4 OceanStor S2600 34
3.4.1 产品概述 34
3.4.2 管理方式介绍 35
3.5 OceanStor T3000 39
3.5.1 产品概述 39
3.5.2 管理方式介绍 40
3.6 OceanStor VIS 6000 42
3.6.1 产品概述 42
3.6.2 管理方式介绍 44
3.7 OceanStor VTL 3605 47
3.7.1 产品概述 48
3.7.2 管理方式介绍 50

关键词：
OceanStor V1000，OceanStor S2000，OceanStor S3000，OceanStor S5000，OceanStor VTL 3605，OceanStor VIS 6000，Tecal T8000，用户名，密码，IP地址

摘 要：
介绍了目前华赛存储、服务器的默认出厂管理方式、管理IP及相关的用户名密码。

缩略词清单：
Abbreviations
缩写语
Full spelling
英文全名
Chinese explanation
中文解释
SMM
Shelf Management Module
机箱管理模块
OSM
OceanStor Storage Manager
存储管理
USM
Universal Server Manager
通用服务器管理
CLI
Command In Line
命令行
IPMI
Intelligent Platform Mangement Interface
智能平台管理接口
ISM
Integrated Storage Manager
集成存储网管

参考资料清单：
OceanStor S2100存储设备开局指导书V1[1].4-20081017
OceanStor S2100存储设备开局指导书V1[1].4-20081017
OceanStor S2300存储设备开局指导书V1[1].0-20080926
OceanStor S3100 3200 6800开局指导书V1.1-20070228-B
OceanStor S5000系列存储设备软件升级指导书V1[1].1-2008-09-27-B
OceanStor VTL V100R001C02 开局指导书
VIS6000虚拟智能存储设备开局指导书V1.2(20090302)
OSTA2.0 Release2开局指导书V1.1-20070608-B
Tecal RH1280服务器设备开局指导书
OSTA2.0 Release2 SOL使用专题V1.0-20071024-B
USM V100R005 网管软件开局指导书V1.0-20070425-B
第1章 产品汇总简单查询
1.1 存储产品
产品
管理方式
默认管理网口IP
默认用户名/密码
S1200
客户端,CLI
192.168.168.1
root/password
V1000
S5000
OSM,ISM,CLI
A控：192.168.128.101/24
B控：192.168.128.102/24
admin/123456
S2000
OSM,ISM,CLI
默认管理网口IP为空
admin/123456
S2600
ISM，CLI
A控：192.168.128.101/24
B控：192.168.128.102/24
admin/123456
S3000
SANtricity,CLI
A控：192.168.128.201/24
192.168.129.101/24
B控：192.168.128.202/24
192.168.129.102/24
admin/infiniti
S6800
SANtricity,CLI
A控：192.168.128.101/24
192.168.129.101/24
B控：192.168.128.102/24
192.168.129.102/24
admin/infiniti
T3500
IPMITools,CLI
DHCP获取或手动配置
admin/admin
VIS6000
ISM，CLI
192.168.3.10
root/123456
VTL3605
VTL Console,CLI
192.168.11.1/24
root/ipstor101
表1-1 存储产品一览表
1.2 服务器产品
产品
管理方式
接口位置
工具软件
用户名/密码
T8000
USM
交换板GE
USM
admin/usm
SOL
SMM板 eth0,eth1,eth2
网线
root/huaweiosta
SYS 串口
前端SYS 串口
串口线，超级终端
/
BMC串口
前端BMC 串口
串口线，超级终端
/
USM-E
SMM 板eth0,eth1,eth2
网线
root/huaweiosta
RH1280
RH2280
BMC 串口
机箱后侧
串口线，超级终端
admin/admin
管理网口
机箱后侧
网线
admin/admin
表 1-2 服务器产品一览表
产品
默认IP地址
T8000
左侧SMM板eth0网口
192.168.255.88
右侧SMM板eth0网口
192.168.255.87
SMM板eth1网口
10.1.2.250
SMM板eth2网口
172.1.2.92
RH1280
RH2280
管理网口
192.168.2.100

续表 1-2 服务器产品一览表
第2章 服务器产品
2.1 T8000服务器
Tecal T8000电信服务器采用了基于高性能低功耗处理器的IA（Intel Architecture）架构和CGL（Carrier Grade Linux）电信级Linux技术，是一款为电信和IT市场提供的具有竞争力的服务器产品。
2.1.1 整机外观
Tecal T8000在满配情况下的前视图如图2-1所示：

图2-1 Tecal T8000 服务器前视图
1
服务器接口板
2
交换网接口板
3
走线槽
4
电源输入接口
2.1.2 后视图
Tecal T8000有两种箱可以选择：T8223和T8226，下面以T8223机箱为例介绍机箱后视图，如图2-2所示：

1
高槽位导向卡槽
2
背板支撑条
3
机箱背板
4
低槽位导向卡槽
图2-2 T8223机箱后视图
2.1.3 管理方式介绍
Tecal T8000有5种管理方式，它们分别为：telnet、SOL、USM、USM-E和KVMOVERIP。
1. SOL
u 什么是SOL
SOL是指远程客户终端与单板的串口之间通过SMM板建立的一个串行数据传输通道。客户终端与单板之间的SOL通道由IP承载串行数据通道SoIP（Serial data over IP）和IPMB承载串行数据通道SoIPMB（Serial data over IPMB）两个部分组成，如图2-3所示：

图2-3 SOL逻辑原理图
目前只有Tecal T8000 Release2配套设备才支持SOL，之前的设备都不支持该功能。
u 连接到SMM板SOL
首先确保终端能ping通SMM板的IP地址。打开一个DOS窗口，使用telnet命令登录SMM的IP，端口号为1101，如图2-4所示：

图2-4 登录到SOL
连接成功后显示登录提示，如图2-5所示：

图2-5 SOL登录验证
上述光标处依次输入SMM板的用户名和口令（出厂默认用户名和密码：root/huaweiosta）就可以登录到SOL界面，如图2-6所示：

图2-6 SOL主界面
注意：若登录后1分钟内没有任何操作，SOL将超时自动退出，返回DOS窗口，如图2-7所示：

图2-7 超时退出SOL
此时如果要再次使用SOL功能，则需重新telnet登录一次。
u 通过SOL管理BMC串口
登录到SOL后，首先提示用户选择需要操作的单板，本文以1槽位单板为例进行说明，如图2-6所示：
在图2-6界面，输入“1”并回车，出现如下界面，如图2-8所示：

图2-8 管理端口选择
在图2-8中，用户可以选择是要连接BMC串口还是SYS串口，本例中选择BMC串口。输入“2”回车，即可连接到Blade1的BMC串口，显示界面如图2-9所示：

图2-9 连接到BMC串口
可以看到图2-9所显示的信息与串口线或通过超级终端连接到服务器板前面的BMC串口显示信息是一样的。此时可以通过串口超级终端完成的操作也可以通过SOL界面完成，例如查询硬件版本，在“root>”提示符后面输入“v”回车，如图2-10所示：

图2-10 通过SOL操作单板BMC串口
此外也可以执行打开/关闭BIOS写保护、Reset BMC等操作。如果连接的是7，8号槽位的BMC串口，还可以对交换板进行创建VLAN、端口聚合等配置，跟使用串口线和超级终端在本地操作没有区别。
注意：部分升级操作需要通过串口传送文件，这种功能通过SOL无法实现，只能通过超级终端的发送文件功能。
u 通过SOL管理SYS串口
在图2-8中，如果输入“1”并回车，就可以连接到Blade1的SYS串口。如果服务器处于上电阶段，服务器板的SYS串口默认会打印从上电到POST结束，引导操作系统之前的内容，如图2-11所示：

图2-11 SYS串口显示POST信息
在POST阶段，SOL可以接受键盘输入，能够进行SAS配置、BIOS修改等设置，如图2-12所示：

图2-12 通过SOL修改单板BIOS设置
POST结束后单板开始引导操作系统，SYS串口由于速率和刷新率原因将不再显示任何打印信息，也不再接受键盘输入。也就是说，用户无法通过SOL对单板进行操作系统层面的管理，如果需要管理操作系统，请使用KVM over IP功能。
如果连接的是7，8号槽位的SYS串口，则可以进行交换平面切换等操作，比如从Base切换到GE或FC，之后再把SOL切换到7，8号槽位的BMC串口，就可以对交换板各个平面进行具体配置操作。
2. USM
USM（Universal Server Manager）是一款采用B/S架构的基于易用性、开放性和组件化设计的一套服务器设备管理软件。USM提供了一套完整的系统管理解决方案，能够对服务器进行控制工作运行状态、监控硬件运行情况、监控操作系统、管理系统资源以及远程维护和监控等。
u 系统结构介绍
正常运行和访问USM需要以下四部分软件：
l Firebird：USM服务器端的开源数据库软件。
l USM：USM服务器端软件。
l MA：运行在服务器板的一个代理管理软件，负责接收和处理USM对服务器板所下发的管理命令。
l IE或Firefox：客户端浏览器。
& 说明：
EI（EasyInstall）是以插件的形式增加到USM中来。在发布形式上，EI单独占用一张光盘。
u USM安装注意事项
在使用USM管理服务器前，需要安装Firebird数据库软件、USM服务器端管理软件以及MA，确认已正确安装以上软件的步骤：
l 安装完Firebird后检查服务中是否有Firebird数据库的服务项，如图2-13所示：

图2-13 Windows系统服务列表
l 安装完USM后，名为“Universal Server Manager”的服务将自动启动。您也可以通过选择“控制面板 > 管理工具 > 服务”查看Universal Server Manager服务启动情况。
l 安装完MA后，选择“控制面版 > 管理工具 > 服务”，打开Windows操作系统服务窗口，找到名为“MA”的服务且状态为“已启动”，如图2-14所示：

图2-14 Windows操作系统“服务”窗口
打开“Windows任务管理器”对话框，选择“进程”页签，若可以找到ma.exe和USMAService.exe两个进程，则说明MA已安装成功，
u 使用USM管理设备
以上软件安装完成并确认正确安装后，可按照以下步骤打开USM管理软件进行服务器管理：
注意：
(1) 可以通过服务器端或客户端登录USM的前提是安装USM时选择了安装GUI。
(2) USM安装完成后应稍等一段时间（大概3分钟）再登录。因为USM启动需要一段时间，安装完成后立即登录可能会因USM未完成启动而造成登录失败。
l 打开IE或Firefox浏览器，在地址栏输入http://Server IP Address:HTTP Port/usm或是https://Server IP Address:HTTPS Port/usm，其中：
1) Server IP Address：USM服务器端的IP地址，格式为X.X.X.X，例如10.10.10.1。
2) HTTP Port：HTTP端口，默认为18888。
3) HTTPS Port：HTTPS端口，默认为18443。
例如：
http://10.10.10.1:18888/usm或https://10.10.10.1:18443/usm
在服务器端登录时，也可以输入：
http://localhost:18888/usm或https://localhost:18443/usm
l 系统自动弹出“安全警报”对话框，如图2-15所示：

图2-15 USM安全警报
l 在弹出的“安全警报”对话框中，单击“是”，进入USM登录窗口，如图2-16所示：

图2-16 USM登录窗口
l 在USM登录窗口选择需要的语言版本，输入USM缺省用户名和密码admin/usm，单击“登录”，进入USM首页，如图2-17所示所示：

图2-17 USM首页
如果完成以上步骤后能正确进入USM首页，说明USM安装正常，此时便可以通过USM对设备进行管理了。
& 说明：
T8000服务器的管理方式种类有很多，在这里只介绍了最为常见的2种方式，其他管理方式如USM-E、SYS串口、BMC串口、SMM板管理网口或多或少在USM和SOL的讲述中已经涉及到，具体开局或维护若有需要可参考开局指导书或相关指导文档。
2.2 机架服务器
Tecal 系列机架服务器包括3种型号：RH1120、RH1280以及RH2280，其中前两为1U高度的高密度服务器，后者为高度为2U的高密度服务器。
下面对这三款产品一一作以介绍。
2.2.1 整机外观
Tecal RH1120和Tecal RH1280均为高度为1U的高密度服务器产品，整机外观如图2-1所示：

图2-18 Tecal RH1120和Tecal RH1280整机外观
Tecal RH2280 是高度为2U的高度机架服务器产品，整机外观如图2-2所示：

图2-19 Tecal2280整机外观
2.2.2 后视图
1. Tecal RH1120
Tecal RH1120采用Intel®多核处理器和双系统架构，可支持单核、双核、四核等系列处理器，是一款高密度、高性能的机架式服务器产品，RH1120的的视如图2-3所示：

图2-20 Tecal RH1120后视图
1
VGA接口
2
DB9串口
3
PCIe扩展槽
4
GE网口
5
USB接口
6
AC电源接口
2. Tecal RH1280
Tecal RH1280采用新一代双核和四核至强处理器技术，系统采用FBD（Fully Buffered DIMM）作为内存模块，支持八个DIMM（Dual Inline Memory Module）插槽，最大内存容量可为32GB，RH1280的后视如图2-3所示：

图2-21 Tecal RH1280后视图
双以太网接口（RJ45）
ID指示灯
BMC管理接口（RJ45）
串口
PS/2键盘接口
SAS JBOD接口（选配）
PS/2鼠标接口
双USB接口
VGA接口
交流电源连接器
3. Tecal RH2280
RH2280主板支持Intel的Intel® 5000P、Intel® 6321ESB和Intel® 82563EB主芯片，主板可以支持双Intel® 志强™系列5100、5200、5300、5400处理器，包括双核、四核，前端总线是1066/1333Mhz ，RH2280的后视如图2-5所示：

图2-22 Tecal RH2280后视图
双以太网接口（RJ45）
串口
管理以太网接口（RJ45）
SAS JBOD接口（选配）
PS/2键盘接口
双USB接口
PS/2鼠标接口
AC电源接口1
D-sub显示接口
AC电源接口2
系统识别指示灯

2.2.3 管理网口配置方法
Tecal RH1280 BMC 管理网口默认的IP为192.168.2.100，下面以Tecal RH1280为例介绍管理网口IP配置步骤。
u 步骤一、打开浏览器，在地址栏中输入http://192.168.2.100后打开登录界面，输入默认的用户名和密码admin/admin登录系统；
u 步骤二、登录系统后，点击”Networking Setting”菜单，按照预告分配的IP配置管理网口IP，如图2-6所示：

图2-23 配置BMC 管理网口
u 步骤三、确认无误后，点击”Apply”后生效。
其他2种型号产品的配置方法类似，在此不作赘述，详细资料请参考相关指导文档。
第3章 存储产品
3.1 OceanStor S1200
OceanStor S1200 系列是华为公司为满足中端存储应用需求而设计的统一 IP网络存储产品，包括S1200和S1202两种型号。
3.1.1 产品概述
1. 整机外观
OceanStor S1200系列产品是调试为2U的存储设备，满配12块硬盘单元，2个电源-风扇模块，其整机外观如图3-1所示：

图3-1 S1200整机外观
2. 管理接口位置
S1200系统中的网卡（eth0、eth1、eth2、eth3、eth4）与S1200背面的网口对应关系，如图所示：

图3-2 S1200 系列网口与串口位置
7
默认管理网口
9
管理9口的串口
11
业务网口
13
业务1000M网口
3.1.2 管理方式介绍
OceanStor S1200系列产品可能通过管理软件OSM Console和CLI两种方式进行管理和维护，下面分别对其进行详细的介绍。
1. OSM Console
u 步骤一、打开管理软件控制台
4) 管理软件为安装版：可通过选择“开始>程序>Huawei>OSM>OSM console”，或双击的安装时生成的桌面快捷方式启动控制台。
5) 管理软件为JAVA版：进入管理软件JAVA版所在的目录，找到文件oceanstorconsole.bat，双击以启动控制台（运行过程中不可关闭）。
u 步骤二、登录OceanStor S1200存储设备
控制台是通过存储设备的管理网口（OceanStor S1200背面的7号网口）对其进行管理的，其默认IP为：192.168.168.1（一些前期版本默认IP为：192.168.0.1）。
6) 对单台设备进行管理
可以通过直接将终端与S1200的管理网口连接，并将终端的网口IP地址配置与S1200管理网口的IP在同一个网段，示意图如下：

图3-3 管理单台S1200连接方式
7) 对多台设备进行管理
可以通过交换机搭建管理网络以达到同时管理多台S1200的目的，具体组网及IP地址分配按照客户要求和实际情况来灵活配置。
2. CLI（串口或SSH）
u 步骤一、将串口连接至存储设备的串口上，打开超级终端，配置各项参数如图3-4所示：

图3-4 配置串口登录参数
u 步骤二、配置完以上各项参数后，按一下Enter键以激活窗口，输入默认的用户名和密码root/123456即可登录系统。
3.2 OceanStor V1000、S2000、S5000
OceanStor V1000 系列、OceanStor S2000系列和OceanStor S2000系列存储产品是华为公司为满足企业级应用需求而推出的IP SAN 存储设备。
每种系列存储产品包括不同的产品型号，具体型号如表所示：
产品系列
V1000系列
S2000系列
S5000系列
产品型号
V1500，V1800
S2100，S2300
S5300，S5500，S5600
表 3-1 OceanStor V1000/S2000/S5000系列产品型号
3.2.1 产品概述
1. 整机外观
OceanStor V1000、S2000、S5000系列存储产品是高度为4U的存储设备，满配24块硬盘单元，2个电源-风扇模块，可以通过SAS级联线与OceanStor D200磁盘扩展框级联，其整机外观如图3-5所示：

图3-5 V100、S2000、S5000系列产品整机外观
2. 管理接口位置
OceanStor V1000、OceanStor S2000和OceanStor S5000系列存储设备的管理网口和串口分布在控制框的控制板上，下面分别以V1000为代表描述管理网口和串口的位置(S2000系列和S5000系列的管理网口和串口中位置与其相同)。若需要了解所有接口类型，请参考相应的产品描述文档。
图3-6为OceanStor V1800配置双控制器时的后视图，其中控制框左侧为A控制器，控制框右侧为B控制器，每个控制器的控制板上均配置一个管理网口和一个串口。

图3-6 V1000网口与串口位置
1
电源开关
2
电源运行指示灯
3
电源故障指示灯
4
风扇故障指示灯
5
电源—风扇模块
6
电源插座
7
电池模块
8
电池运行指示灯
9
电池放电指示灯
10
电池故障指示灯
11
iSCSI（Internet Small Computer Systems Interface）扣板
12
控制器B（从控制器）
13
SAS控制器扳手
14
控制器故障指示灯
15
拨码开关板
16
控制器A（主控制器）
17
框ID显示器
18
CLI串口
19
Web UI管理网口
20
SAS级联口
21
SAS级联口link指示灯
22
iSCSI主机接口
23
控制器电源指示灯

3.2.2 管理方式介绍
OceanStor V1000/S2000/S5000系列存储产品有多种管理方式，包括ISM、OSM以及CLI (命令行)，下面对这三种方式一一介绍。
1. ISM
ISM是一款基于SMI-S协议、提供集中管理多台存储设备的管理软件，其使用方法为：
u 步骤一、打开ISM管理软件，弹出登录界面，如图3-7所示：

图3-7 ISM 登录界面
u 步骤二、输入默认的用户名和密码admin/123456后，点击“登录”按钮即可登录系统，如图3-8所示：

图3-8 ISM 管理界面
u 步骤三、输入发现存储设备的IP地址或IP地址的范围，点击“发现”按钮即可发现存储设备，从而使用ISM进行管理。
2. OSM
OSM是基于WEB UI的一种管理方式，它采用了加密浏览，具体使用方法为：
u 步骤一、打开IE后输入https://管理网口IP地址:8443 即可打开登录界面，打开登录界面的前提是将管理终端和存储设备管理网口的IP地址配置在同一网段以确保能够通信；
u 步骤二、使用默认的用户名和密码admin/123456登录即可管理设备。
3. CLI（串口或SSH）
u 串口
8) 步骤一、将串口连接至存储设备的串口上，打开超级终端，配置波特率为115200，数据位为8，无奇偶校验，停止位为1，无数据流控，如图3-7所示：

图3-9 配置串口登录参数
9) 步骤二、配置完以上各项参数后，按一下Enter键以激活窗口，输入默认的用户名和密码admin/123456即可登录系统。
u SSH 软件工具
SSH Secure Shell是一款支持 SSH协议的软件，可以使用该软件来登录存储设备，从而进行管理。使用方法为：
10) 步骤一、安装SSH Secure Shell 软件，双击快捷方式打开登录界面，如图3-10所示：

图3-10 SSH Secure Shell 登录界面
11) 步骤二、输入存储设备管理网口的IP地址和用户名后点击“connect”按钮，在弹出的窗口中输入密码即可登录存储设备。
3.3 OceanStor S3000、S6800
OceanStor S3000系列存储产品是针对用户部署节约成本的、工作组级的中低端光纤硬盘存储设备，OceanStor S6800存储产品是为满足企业级用户的高性能、大容量等需求的高端光纤硬盘存储设备。
S3000系列存储产品包括3种产品型号，具体型号如表所示：
产品系列
S3000系列
产品型号
S3100
S3200
S6800
表 3-2 OceanStor S3000系列产品型号
3.3.1 产品概述
1. 整机外观
u OceanStor S3100和OceanStor S3200 满配16块硬盘单元，2个控制器，2个电源-风扇模块，可以通过光纤与 OceanStor D160 磁盘扩展框级联，其整机外观如图3-11所示：

图3-11 OceanStor S3100、OceanStor S3200整机外观
u OceanStor S6800比OceanStor S3100/3200拥有更强劲的吞吐能力和I/O能力，它自身不配置硬盘单元，由2个电源-风扇模块和1个交互连接-电池模块组成，可以通过光纤与OceanStor D160 磁盘扩展框级联，其整机外观如图3-12所示：

图3-12 OceanStor S6800整机外观
2. 管理接口位置
u OceanStor S3100/3200网口和串口分布在控制板上，其位置大致相似，下面以S3200为例来描述一下网口和串口的位置所在，如图3-13所示：

图3-13 OceanStor S3200 网口与串口位置
u OceanStor S6800 与 OceanStor S3100/S3200网口与串口的位置略有不同，如图3-14所示：

图3-14 OceanStor S6800 网口与串口位置
3.3.2 管理方式介绍
OceanStor S3000系列存储产品可以通过SANtricity 和 CLI（命令行）方式进行管理，下面分别对这两种管理方式进行介绍。
1. SANtricyty (OceanStor Manager Suite)
配置存储设备前，请确认已经将存储设备控制器的配置网口和配置终端的网口连接到了同一局域网内。如果存储设备有两个控制器，一定要将两个控制器的配置网口以及配置终端的网口连接到同一交换机上。
在双控制器的情况下，如果用交叉线直接连接控制器网口和配置终端网口进行配置，存储设备的功能会受限制，而且可能造成两个控制器信息不同步，导致意想不到的问题。
下面介绍如何使用SANtricity管理软件来管理S3000系列存储设备。
u 步骤一、安装SANtricity管理软件并配置管理终端IP地址，使其与存储控制器的IP地址在同一网段，确保两者之间可以通信；
u 步骤二、启动SANtricity 管理软件，第一次启动时，由于OceanStor Manager Suite中没有任何设备，将弹出一个对话框，提示自动搜索设备，如图3-15所示：

图3-15 是否进行自动搜索
u 步骤三、单击“Yes”确认，OceanStor Manager Suite将扫描配置终端IP所在的网段，并将搜索出来的设备显示在界面右边的区域，如图3-16所示：

图3-16 SANtricity管理界面
至此即可通过SANtricity管理软件管理S3000系列存储设备。
2. CLI (串口或SSH)
CLI 管理方式可以通过使用串口工具或SSH软件来实现管理，下面将对这种管理方式进行介绍。
u 步骤一、连接存储设备控制框和管理终端，用控制框自带的串口线，将管理终端和控制器A背面的串口连接起来。
u 步骤二、打开超级终端或串口工具，配置各项参数如图3-17所示：

图3-17 配置串口的参数
u 步骤三、激活Shell，将存储设备上电，按键盘上的“Ctrl+Break”键，即可激活存储设备的配置Shell，如图3-18所示：

图3-18 串口连接成功提示界面
u 步骤四、登录Shell，当出现上图所示时，快速按下“ESC”键，即可进入Shell登录界面，如图3-19所示：

图3-19 Shell登录界面
u 步骤五、输入登录密码“infiniti”并回车（输入密码时，屏幕光标处并不显示任何内容），即可登入存储设备的配置Shell，如图3-20所示：

图3-20 成功进入系统管理界面
至此即可通过系统提供的管理命令对设备进行管理。
3.4 OceanStor S2600
OceanStor S2600是华为公司为满足高容量、低成本及高性能、高可靠性的外部存储市场需求而推出的中端阵列的一款中端SAN 存储设备存储产品。
该产品提供4种不同的接口形态：S2600F、S2600C、S2600S和S2600i,分别提供8口FC，4口FC+4口GE，4口宽端口SAS，8口GE的主机接口以满足不同场景下客户的需求。
3.4.1 产品概述
1. 整机外观
OceanStor S2600是一款面向中小企业的SAN存储产品，它提供4种不同的接口 形态以满足不同场景下的需求，其整机外观图3-21所示：

图3-21 OceanStor S2600整机外观
2. 管理接口位置
OceanStor S2600提供4种不同形态的接口类型：S2600F、S2600C、S2600S和S2600i，分别提供8口FC，4口FC+4口GE，4口宽端口SAS，8口GE的接口类型，下面以S2600为例介绍机框后视图中串口和管理网口的分布情况，如图3-22所示：

图3-22 OceanStor S2600机框后视图
1
电源模块扳手
2
电源插座
3
电源运行/告警指示灯
4
电源模块
5
电源模块拉手
6
风扇模块扳手
7
风扇运行/告警指示灯
8
风扇模块拉手
9
风扇模块
10
控制器B（从控制器）
11
CLI串口
12
UPSa串口
13
mini SAS级联口
14
mini SAS级联口link指示灯
15
控制器告警指示灯
16
端口模块
17
控制器拉手
18
管理网口
19
控制器扳手
20
控制器A（主控制器）
21
iSCSI主机端口link指示灯
22
iSCSI主机端口active指示灯
23
控制器电源指示灯
24
蜂鸣器静音按钮
25
iSCSI主机端口
26
复位按钮
27
管理网口link指示灯
28
管理网口active指示灯
3.4.2 管理方式介绍
OceanStor S2600可以通过ISM管理软件和CLI（命令行）方式进行管理，其登录配置与操作与V1000/S5000的完全一样，请参考3.2.2章节。
3.5 OceanStor T3000
OceanStor T3500存储节点是一款高密度、高性能的机架式存储服务器产品。T3500面向分布式存储系统和云存储业务特性而设计，充分节能、开放并简化系统管理，从而帮助用户实现最低的总体拥有成本。
3.5.1 产品概述
1. 整机外观
OceanStor T3500是一款高度为4U的存储服务器产品，它在提供海量存储的同时提供高性能的计算能力，其整机外观图3-27所示：

图3-23 OceanStor T3000系列整机外观
2. 管理接口位置
OceanStor S2600提供4种不同形态的接口类型：S2600F、S2600C、S2600S和S2600i，分别提供8口FC，4口FC+4口GE，4口宽端口SAS，8口GE的接口类型，下面以S2600为例介绍机框后视图中串口和管理网口的分布情况，如图3-28所示：

图3-24 OceanStor T3500 机框后视图
1
系统电源开关
2
系统复位开关
3
PCIe插槽面板
4
管理网口link指示灯
5
管理网口
6
管理网口active指示灯
7
业务网口
8
业务网口active指示灯
9
业务网口link指示灯
10
VGAa接口
11
主机串口
12
USB 2.0接口
13
电源模块扳手
14
电源运行/告警指示灯
15
电源风扇
16
电源模块拉手
17
电源插座
18
电源模块
19
假面板

3.5.2 管理方式介绍
OceanStor T3000系列存储服务器产品目前只有T3500一种产品型号，可以通过基于IPMI（智能平台管理接口）协议的IPMITools和C
