官牛犋车站改造施工方案(最终).docx

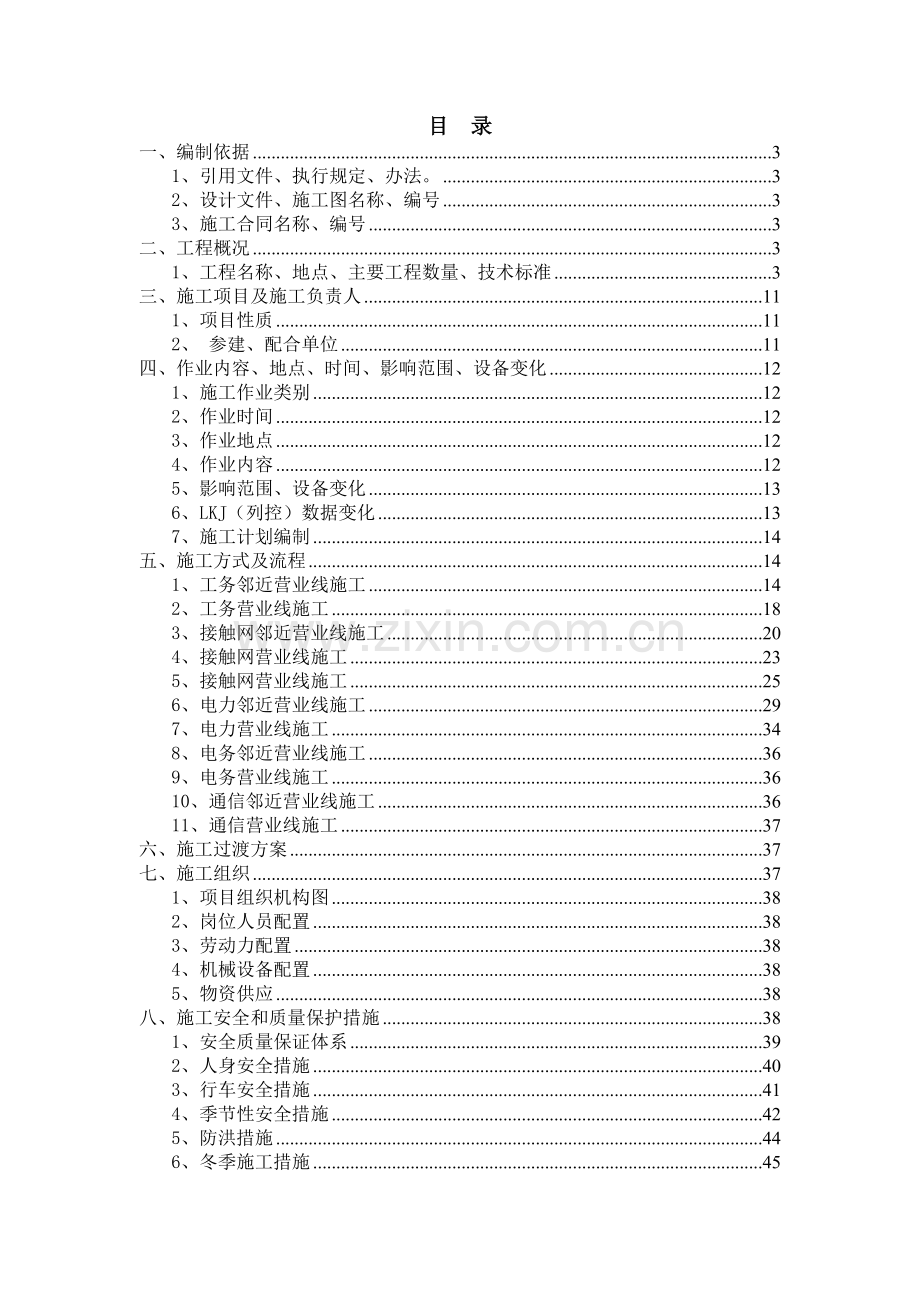

目 录
一、编制依据 3
1、引用文件、执行规定、办法。 3
2、设计文件、施工图名称、编号 3
3、施工合同名称、编号 3
二、工程概况 3
1、工程名称、地点、主要工程数量、技术标准 3
三、施工项目及施工负责人 11
1、项目性质 11
2、 参建、配合单位 11
四、作业内容、地点、时间、影响范围、设备变化 12
1、施工作业类别 12
2、作业时间 12
3、作业地点 12
4、作业内容 12
5、影响范围、设备变化 13
6、LKJ（列控）数据变化 13
7、施工计划编制 14
五、施工方式及流程 14
1、工务邻近营业线施工 14
2、工务营业线施工 18
3、接触网邻近营业线施工 20
4、接触网营业线施工 23
5、接触网营业线施工 25
6、电力邻近营业线施工 29
7、电力营业线施工 34
8、电务邻近营业线施工 36
9、电务营业线施工 36
10、通信邻近营业线施工 36
11、通信营业线施工 37
六、施工过渡方案 37
七、施工组织 37
1、项目组织机构图 38
2、岗位人员配置 38
3、劳动力配置 38
4、机械设备配置 38
5、物资供应 38
八、施工安全和质量保护措施 38
1、安全质量保证体系 39
2、人身安全措施 40
3、行车安全措施 41
4、季节性安全措施 42
5、防洪措施 44
6、冬季施工措施 45
7、施工准备会 47
九、施工防护办法 47
1、施工登销记 47
2、隔离防护 47
3、人员防护 47
4、设备防护 48
5、机械防护 49
6、“工完料净”防护 49
十、列车运行条件 49
十一、验收安排 49
十二、施工应急预案 50
1、组织机构 50
2、人员、物资、机械 50
3、事故抢险 51
十三、相关资料 51
1、邻近营业线施工方案会签表 51
2、施工平面布置图 51

一、编制依据
1、引用文件、执行规定、办法。
（1）根据《呼和浩特铁路局关于新建铁路唐家会煤矿铁路专用线I期工程过度开通设计的审查意见》（呼铁概算〔2017〕322号）。
（2）唐家会煤矿铁路专用线I期工程过度开通设计施工图设计文件和施工设计图纸。
（3）国家及铁路总公司公布的现行法规、铁路工程施工规范、工程质量验收标准等
（4）现行的有关法律、法规、设计和施工技术指南。
（5）《呼和浩特铁路局营业线施工安全管理实施细则》（呼铁运〔2014〕467号、〔2016〕143号、）（呼铁办〔2017〕60号）、《普速铁路工务安全规则》、《普速铁路线路修理规则》等的有关规定。
2、设计文件、施工图名称、编号
（1）唐家会煤矿铁路专用线I期工程过度开通设计、官牛犋中间站设计图；唐煤炭I期过度施（站）-01-1；唐煤炭I期过度施（线）剖-01-02；唐煤炭I期过度施（站）-01-2；唐煤专Ⅰ期过度施网101-1；唐煤专Ⅰ期过度信-施-01。
3、施工合同名称、编号
无
二、工程概况
1、工程名称、地点、主要工程数量、技术标准
（1）唐家会煤矿铁路专用线I期工程
（2）本工程位于鄂尔多斯市准格尔旗大路新区，呼准线周家湾至何家塔间官牛犋车站。
（3）主要工程数量
项目
工程名称
单位
数量
备注
土石方
AB组填料
m³
6895

填改良土/渗水土/级配碎石
m³
1663/905/193

挖方
m³
42440

利用土填方
m³
31363

借土提方
m³
55022

轨道
新浦钢轨60kg/m Ⅱ型枕 弹跳Ⅰ型扣件
km
4.341

单开道岔60kg钢轨 混凝土岔枕12号
组
11

交叉渡线60kg钢轨 混凝土岔枕12号
组
1
6.5m
交叉渡线60kg钢轨 混凝土岔枕12号
组
1
5.5m
复式交分道岔60kg钢轨 混凝土岔枕12号
组
1

拆除钢轨50kg/m混凝土轨枕 1520根/Km
km
3.05

站场
平过道
㎡
106.1
橡胶板
轨道衡
座
1

重车基础
m
60

排水槽
m
502

房建
信号楼
㎡
749.18
改造
给水所
㎡
119.4

轴温探测机房
㎡
14.9
2座
列检作业场房
㎡
759.9

空压机房
㎡
114.9

料具间
㎡
44.1

轨道衡控制室
㎡
23.5

官牛犋信号
挖、填电缆沟
hm
54

敷设电缆槽道
hm
20

敷设电缆
hm
257.75

清理线间石碴
m3
600

砂砖防护
hm
83.7

电缆过轨钢管防护
处
144

矮型色灯信号机
架
18

高柱色灯信号机
架
7

25周相敏轨道电路
个
29

站场新铺道岔
组
26

组合柜、移频柜、综合柜等
架
25

计算机联锁设备安装
站
1

计算机联锁系统调试
站
1

微机监测系统安装调试
站
1

何家塔信号
挖、填电缆沟
hm
21.6

敷设电缆槽道
hm
2

敷设电缆
hm
59.9

清理线间石碴
m3
100

砂砖防护
hm
36

电缆过轨钢管防护
处
4

高柱色灯信号机
架
1

25周相敏轨道电路
个
1

计算机联锁系统修改
套
1

TDCS分机系统修改
套
1

信号集中监测系统修改
套
1

周家湾信号
挖、填电缆沟
hm
19.8

敷设电缆槽道
hm
2

敷设电缆
hm
54.3

清理线间石碴
m3
100

砂砖防护
hm
30

电缆过轨钢管防护
处
6

高柱色灯信号机
架
1

25周相敏轨道电路
个
1

计算机联锁系统修改
套
1

TDCS分机系统修改
套
1

信号集中监测系统修改
套
1

四电工程
挖电缆沟
hm
59.95

敷设高压电缆
hm
22.35

高压架空线路
km
2.2

80+80KVA智能远动
座
1

200KVA箱变
座
1

电缆分支箱一进四出
台
1

敷设低压电缆
hm
37.6

双杆变台50KVA-1
座
1

20KVA-1座投光灯塔
座
6

柱灯
套
3

无线控制系统
套
1

远动装置
套
2

通信工程
光(电)缆沟与管道沟路面开凿与修复 混凝土 厚度≤20cm
10m2
10

挖、填光(电)缆沟 软石 人力开挖 沟深≤0.6m
沟公里
0.8

挖、填光(电)缆沟 硬土 沟深≤0.8m
沟公里
1

光(电)缆接头保护 光(电)缆标桩
10根
5

敷设埋式光缆≤12芯 丘陵、山区
条公里
2.1

光缆接续≤12芯
个
1

光缆光中继段测试≤12芯
段
2

安装光缆终端盒≤20芯
个
2

长途光缆中间站引入≤12芯
处
2

埋式光(电)缆保护 顶钢管 管径≤80mm
m
200

埋式光(电)缆保护 铺混凝土槽 槽内宽≤80mm
m
800

制作、安装走线架 宽400mm
m
10

安装 中间站 光电综合柜
架
1

布放 音频电缆 HJVV型≤12芯
10m
4

布放 同轴软线 SFF型 75-2
10m
80

布放 中间配线架跳线 架内 双芯
100条
0.1

布放尾纤 光纤配线架至设备
根
48

安装与调测SDH 622Mb/s 终端复用器(TM)
端
1

安装与调测PDH 光端机
端
8

数字通道光中继段测试
系统
1

数字通道数字段调测
系统/站
1

数字通道稳定观测
站
1

数字通道光、电调测中间站配合
站
1

安装与调测区段数字调度电话 车站分系统
套
1

安装电话单机
台
15

布放户内电话线
hm
5

布放电源线 塑料电线 500V 6mm2
hm
2

布放电源线 塑料电线 500V 16mm2
hm
1

制作、安装 铜板接地极
处
1

安装地线盘
个
1

管、暗槽内布放4对非屏蔽对绞电缆 六类
hm
5

安装蓄电池 48V阀控式≤200Ah
组
2

安装设备防雷器
套
1

安装开关电源设备≤200A
架
1

安装与调测电源及环境监控设备 分站
套
1

开关电源系统调测
系统
1

制作、安装抗震机座
个
1

机架加固连接
架
1

安装机架、机柜 落地式
个
1

暗配聚氯乙烯硬管 管径 ≤32
hm
0.5

安装与调测会议电话 分机
台
1

会议电话联网调测(全分配式)
端
1

会议电视安装调测网管系统
系统
1

会议电视业务功能检查
系统
1

会议电视系统技术指标检查
系统
1

会议电视系统稳定性测试
系统
1

安装与调测会议电视 多点控制器≤24端口
台
1

计算机网络设备安装调试 交换机 插槽式基本子架 二层交换
台
2

计算机网络设备安装调试 路由器 插槽式基本子架
台
2

安装无线列调车站电台
处
1

安装无线列调电台设备柜
处
1

无线列调场强测试
km
1

无线列调全系统调测
km
1

信息工程
安装其他配电换流设备 不停电电源≤2kVA
套
1

安装机架、机柜 落地式
个
5

安装调试计算机硬件设备 微机
台
12

安装调试计算机软件 微机 系统软件
套
12

安装调试计算机软件 微机 工具软件
套
12

安装调试计算机软件 微机 网络软件
套
12

安装调试计算机软件 微机 应用软件
套
12

安装调试计算机硬件设备 服务器 机架式
台
1

安装调试计算机软件 微机服务器 系统软件 ≤16用户
套
1

安装调试计算机软件 微机服务器 网络软件 ≤16用户
套
1

安装调试计算机软件 微机服务器 工具软件
套
1

安装调试计算机软件 微机服务器 应用软件 ≤16用户
套
1

计算机附属设备安装调试 打印机 网络打印机
台
12

防雷设备安装调试 电源防雷箱 220V
台
1

计算机系统调试 ≤16用户
系统
1

计算机网络设备安装调试 网络调试
子网
1

计算机网络设备安装调试 交换机 固定配置
台
4

计算机网络设备安装调试 交换机 插槽式基本子架 三层交换
台
2

计算机网络设备安装调试 防火墙 可扩展式
台
2

计算机网络设备安装调试 路由器 插槽式基本子架
台
2

管、暗槽内布放4对非屏蔽对绞电缆 六类
hm
10

布放电源线 塑料电线 500V 2.5mm2
hm
10

布放电源线 塑料电线 500V 6mm2
hm
5

布放电源线 塑料电线 500V 16mm2
hm
1

暗配钢管 管径 ≤25
hm
18

安装与调测电源及环境监控设备 分站
套
1

车辆专业
列检脱轨装置 电动 建筑工程
股道
4

基础 砂轮机
台
1

基础螺杆式空压机≤20m3/min
台
2

管道涂防锈漆 第一遍
10m2
0.7

管道涂防锈漆 第二遍
10m2
0.7

管道涂调和漆 第一遍
10m2
0.7

管道涂调和漆 第二遍
10m2
0.7

列检脱轨装置 电动 安装工程
股道
4

THDS复示站 安装工程
处
1

AEI列检复示站 安装工程
处
1

TADS/TPDS报警系统 安装工程
处
1

安装 台式钻床
台
1

安装 砂轮机
台
1

安装螺杆式空压机≤20m3/min
台
2

低压室外管道安装 无缝钢管直径≤65
10m
111.8

低压室外管道安装 焊接钢管直径≤25
10m
2.2

低压室外管道安装 焊接钢管直径≤20
10m
0.1

低压室外管道安装 焊接钢管直径≤15
10m
0.7

管道防护铺钢管过一股道 直径≤150
处
8

低压室内管道安装 无缝钢管直径≤65
10m
2.3

低压室内管道安装 焊接钢管直径≤80
10m
0.28

低压室内管道安装 焊接钢管直径≤40
10m
0.9

安装 砂轮机
台
1

低压室内管道安装 焊接钢管直径≤32
10m
0.3

低压室内管道安装 焊接钢管直径≤25
10m
3.2

低压室内管道安装 焊接钢管直径≤15
10m
1.34

低压螺纹阀门安装 直径≤65
个
7

低压螺纹阀门安装 直径≤50
个
2

低压螺纹阀门安装 直径≤40
个
2

低压螺纹阀门安装 直径≤32
个
1

低压螺纹阀门安装 直径≤25
个
7

低压螺纹阀门安装 直径≤15
个
2

低压法兰阀门安装 直径≤100
个
4

低压法兰阀门安装 直径≤80
个
3

低压法兰阀门安装 直径≤65
个
16

低压法兰阀门安装 直径≤40
个
4

低压法兰阀门安装 直径≤32
个
1

压缩空气管道室外保温
m
30

AEI探测站 建筑工程
处
2

安装地线装置 硬土 2Ω
处
4

AEI系统调试 安装工程
处
2

AEI探测站 安装工程
处
2

AEI车站集中管理设备 安装工程
处
1

接触网专业
承力索JLHA1/G3A-185
米
2091

接触线GLCN-250
米
2091

回流线JLHA1/G3A-230
米
280

单腕臂
套
21

软横跨
组
17

架空地线JLHA1/G3A-70
米
494.24

砼柱H78
根
17

钢柱
根
38

分段绝缘器
台
4

接地极
处
31

三、施工项目及施工负责人
1、项目性质
路外工程
2、 参建、配合单位
工程名称：唐家会煤矿铁路专用线Ⅰ期工程
序号
单位
职务
姓名
电话
1
建设单位
鄂尔多斯华兴能源有限责任公司
主任
陈勇
15326949939
2
建管单位
呼和浩特铁路局鄂尔多斯地区铁路建设指挥部
指挥长
贾德锋
13739989287
主管
胡云华
18748135627
3
设计单位
中国中铁二院工程集团有限责任公司
总体
周建福
18982293373
4
监理单位
内蒙古沁原监理有限责任公司
总监
杨郁杰
13704785197
5
施工单位
内蒙古呼铁建工集团
公司主管
杨广林
15848903286
项目经理
安恒元
15049188959
6
配合单位
呼和工务段
负责人
耿卫东
15184750026
7
呼和电务段
负责人
邢长军
15848129199
8
呼和通信段
负责人
陆明华
15184722625
9
呼和供电段
负责人
赵中山
15947113789
10
呼和浩特站
负责人
李兵
13789413859

四、作业内容、地点、时间、影响范围、设备变化
1、施工作业类别
邻近营业线B类、营业线Ⅲ级施工
2、作业时间
施工工期：2017年9月15日—2017年11月30日
3、作业地点
（1）呼准下行线何家塔（含）-周家湾K98+000—K116+000.
（2）施工登记站：何家塔车站
4、作业内容
（1）邻近营业线施工项目：
工务：硬隔离防护栽设、房建施工、预铺道岔、拆除4.5道线路、土方施工、桥涵接长、线路抬道、线路整修、列检道路施工、安装橡胶平过道、拆除硬隔离防护。
信号：开挖光电缆沟、敷设光电缆、开挖过道、安装轨道箱盒、安装道岔、立信号机机柱。
通信、信息：开挖光电缆沟、敷设光电缆、布放至AEI探测站、轨道衡、新建列检综合楼的光缆、设备安装调试。
接触网：下部施工——直埋杆基坑开挖、钢柱基础坑开挖基础浇筑及拆除、拉线基础坑开挖及基础浇筑。
上部施工——支柱组立拆除、接触网上部金具安装、接触网架设及调整、附加线架设及调整、设备安装及调整。
电力：官牛犋站至周家湾站贯通线07#杆接引电缆YJV22-10KV-3*35至20KVA双杆变台,官牛犋站至何家塔站128#杆接引电缆YJV22-10KV-3*35至80KVA双杆变台。 远动80+80KVA箱变主电源为贯通线，备用电源为既有接触网转换电源接引，官牛犋站至何家塔站144#-143#杆架空拆除，由114#杆电缆（主备）接至远动80+80KVA箱变在环出至143#杆，200KVA箱变电源由远动80+80KVA环网柜接引
（2）营业线施工项目：
工务：插入道岔，大机捣固；
四电：支柱组立拆除、接触网上部金具安装、软横跨安装拆旧、接触网架设及调整拆旧、附加线架设及调整、设备安装及调整，电力线下顶管；
（3）机械使用
本次邻近施工主要施工机械：接触网轨道作业车、装载机、挖掘机、自卸车、吊车、商砼车。
（4）邻近营业线施工防护用品
现场必须配备声光报警器、主动光源防护服、对讲机（含备用电池）等邻近营业线施工防护用品。
5、影响范围、设备变化
呼准下行线何家塔（含）-周家湾K98+000—K116+000.
呼准下行线增加官牛犋车站。
6、LKJ（列控）数据变化
新建车站开通机车换装LKJ数据，10月10日前工务、电务、接触网专业报请相关业务处室审批LKJ数据；10月29日利用封锁更换工务、电务LKJ数据。
7、施工计划编制
附：月邻近监督计划表、月营业线施工月计划
五、施工方式及流程
1、工务邻近营业线施工
（1）硬隔离防护设置：现场采用人工施工作业；
计划2017年9月15日-2017年9月18日完成。
硬隔离防护设置流程：备料→开挖防护网立柱基础坑→栽设防护网→加固防护网。
施工前将2道与Ⅲ道间使用塑浸网围栏（高1.2m×长3m）封闭K110+482-K111+482段、Ⅲ道与4道间采用塑浸网围栏（高1.2m×长3m）封闭K110+382-K111+582段，封闭既有线路与改造线路，保证所有邻近施工均在硬隔离防护网外施工作业。
（2）房建施工：现场采用人工配合机械施工；
计划2017年9月15日-2017年10月15日完成信号楼改造；
2017年10月16日-2017年11月5日完成空压机房、列检作业场房、AEI探测站、给水所、轨道衡控制室、料具间。
作业流程：准备工作→测量放线→与设备管理单位确认施工范围内光电缆情况→开挖房建基础→砌筑（浇筑）基础→房屋主体施工→室外装修→室内装修→质量检查。
（3）预铺道岔：现场采用人工配合机械施工；
计划10月5-10月25日完成25#、10#、4#、6#、11#、13#道岔预铺；
10月1日-11月15日完成2#、6#、14#、16#、18#、20#、21#、23#、15#、3-9#（复式交分）、19#、17#、1#道岔铺设。
预铺道岔作业流程：备料→清理预铺道岔场地→组装道岔→安装联结零件；

施工准备
散布岔枕
散布钢轨
上轨连接夹板
拨道整修
装运岔枕
硫磺锚固
散布配件
紧道钉螺栓
安装扣件
细方轨枕
质量检查

（4）按设计及施工规范要求，均匀散铺岔枕，钢轨接头处的岔枕。
间距应与区间轨道同类型钢轨接头处轨枕间距一致，并使轨缝位于间距的中心，单开道岔的岔枕应在直股外侧取齐。
（5）人工安装道岔，紧固配件和扣件。完成后转辙器必须扳动灵活，尖轨尖端应与基本轨密贴。
（6）查照间隔不得小于1391mm，护背距离不得大于1348mm。
（7）导曲线应圆顺，支距正确。支距允许偏差：±2mm。
（8）基本轨必须落槽。滑床板应平正。滑床板与尖轨间隙和轨撑离缝大于2mm者每侧不得大于1处。
（9）整体推移道岔施工必须根据局月、日计划封锁时间，完成插入道岔。
（10）道岔就位后，先串碴找平，逐步起道并捣固至设计高程。全部滑床板应在同一平面上，轨面平顺，导曲线严格按照设计设置超高，并在曲线内按不大于2‰坡递减顺接，不得有反超高。
（11）拆除线路：施工采用人工作业；
计划2017年9月18日-2017年10月5日完成4、5道线路拆除工作；
拆除线路作业流程：拆卸线路连接零件→倒运钢轨至材料堆放处→倒运轨枕至材料堆放处→平整线路；
（12）土方施工：现场采用机械施工；
计划2017年10月5日-2017年10月15日完成4、5道路基表层填筑；
2017年9月15日-2017年10月30日完成6道土石方施工；
土方施工作业流程：机械进场→测量放线定位→路基清表→机械填/挖路基→铺设土工格栅→分层碾压→压实度试验→表层路基面修整→质量验收。
（13）本工程路基为站场土方，挖方42440m3；填方55022m3。高路堤坡面防护采用拱形骨架护坡防护。
（14）本工程填方用土取自离施工地点2km处取土场，路基施工应按照“三阶段、四区段、八流程”进行填筑，挖掘机挖装、自卸汽车运输、装载机摊铺、整平、压路机压实。
三阶段：准备阶段、施工阶段、竣工阶段；
四区段：填筑区段、平整区段、碾压区段、检验区段；
八流程：施工准备、测量放线、基底处理、分层填筑、摊铺平整、洒水晾晒、碾压夯实、检验签证、边坡整修。
（15）路堤填土先低后高，分层填筑；先填边后填心，分段集中施工，分层压实。填料的挖、运、铺、压连续进行。分层厚度不大于0.3m，采用压路机压实。路堤填筑每侧加宽值不小于30-50cm，以保证路堤边缘有足够的压实度。
路基帮宽施工严格按照规范逐步挖台阶施工。

（16）桥涵接长：现场采用人工配合机械施工；
计划2017年9月15日-2017年10月5日完成涵洞盖板预制；
2017年9月20日-2017年10月25日完成涵洞主体施工；
桥涵接长作业流程：进场准备工作→测量放线定位→进行三通一平工作→机械开挖桥涵基础坑→涵洞盖板预制→人工模板支护→基础模板加固→浇筑基础混凝土→墙身模板支护→墙身模板加固→浇筑墙身混凝土→洒水养生→质量验收。
（17）线路抬道：现场采用人工使用小型抬道机进行作业；
计划2017年9月18日-2017年9月30日完成1、2道补碴、抬道工；
线路抬道作业流程：道碴备料→测量控制标高→小型装载机匀碴→人工采用小型抬道机进行抬道→精确控制轨顶标高→线路成型→待封锁结束大机进入进行捣固作业。
因现场1、2道接触网带电，接触网巨轨面高度6米，故施工补碴采用小型装载机，装载机高2米，臂长最大伸高1.5米，作业半径满足2米安全距离。
1、2道K106+633-K107+710抬道至1‰坡，最大抬到量12cm；K106+633-K106+500抬道至4.9‰坡。
（18）线路铺设：现场采用人工进行作业；
计划2017年10月16日-2017年11月5日完成4、5道线路铺设工作；
2017年11月1日-2017年11月10日完成牵出线轨道铺设工作。
铺轨时利用既有4、5道路基，把钢轨、轨枕及配件卸至施工路段附近，先采用装载机将钢轨配对拖拉散开后拨到两侧路肩上，再用装载机将轨枕及配件分段卸散，然后分段铺设。
人工铺轨施工工艺流程图
施 工 准 备
卸 轨 料
拖 散 钢 轨
散布轨枕及扣件
螺旋道钉锚固
连 接 钢 轨
方枕及散扣件
铺道床起道
线 路 维 修
质 量 检 查

质量控制
线路上铺设的钢轨、轨枕及扣配件必须有产品出厂合格证，并符合本线设计要求。无合格证或经检验不合格的轨道材料不得上线使用。
螺旋道钉锚固所用硫磺砂浆配制工艺符合《铁路轨道施工及验收规范》附录D的规定，锚固后的螺旋道钉拉拨力不小于60KN。螺旋道钉与承轨槽面垂直，歪斜不大于2°，道钉中线与承轨槽面交点偏离预留孔中心不大于2mm螺旋，道钉圆台底面应高出承轨槽，但不大于2mm。
轨缝预留应符合《铁路轨道施工及验收规范》附录F的规定。当轨温低于当地历史最低轨温时，不出现有连续3个及以上的瞎缝。任何情况下，不出现构造轨缝。轨缝实际平均值与检算平均值差±2mm；接头错牙≯1mm；接头相错量直线≯ 40；曲线≯40mm加缩短轨缩短量的一半；轨距误差允许+6mm、-2mm；轨道中心与设计中线差≯20mm。
各种扣配件应安装齐全，位置正确，扣件应涂油，拧紧扣件的力矩为80～120N.m，轨距挡板、挡板座号码的配置符合《规范》要求。
轨道大方向远视直线顺直、无硬弯、曲线圆顺、无反弯或鹅头，无反超高和三角坑。
（19）列检道路施工：现场采用人工施工；
列检道路作业流程：平整两线间路基顶面→预制块、拌合料拉至施工现场→人工铺砌预制块→测量控制列检道路的平整度；
（20）安装橡胶平过道：现场采用人工配合机械施工；
计划2017年9月13日-2017年9月20日完成铺设道口审批手续；
2017年9月21日-2017年9月26日完成铺设平过道工作；
已与工务处道口办对接，站内平过道设置无要求，但使用单位必须接管。
2、工务营业线施工
线路封锁:10月30日
时间： 240分钟，封锁呼准下行线周家湾—何家塔（含）区间；
工务：封锁呼准下行线周家湾—何家塔（含）K98+000—K116+000段 180分钟插入25#道岔，轨道车卸碴大机捣固，点毕开通25#道岔直股，锁闭曲股。封锁期间允许施工车辆进出封锁区段，捣完进入2道停留,具体轨道车及大机运行方式以日计划为准。封锁前后无慢行。
电务：与工务同步，工务点毕电务顺延60分钟。配合工务插入25#道岔，点毕开通25/27#道岔定位，27#道岔做定位表示过渡。
影响范围：停用周家湾至官牛犋至何家塔I场半自动闭塞设备。
电力：线下顶管。
车辆：空压机管过轨处理
线路封锁:10月31日
时间： 240分钟，封锁呼准下行线周家湾—何家塔（含）区间；
工务：封锁呼准下行线周家湾—何家塔（含）K98+000—K116+000段 180分钟25#道岔复捣，插入10#道岔，轨道车卸碴大机捣固。点毕开通10#、12#、27#、29#、31#道岔直曲股，开通25#道岔曲股。开通1道、2道线路，限速45km/h，同时封锁Ⅲ道至11月7日。封锁期间允许施工车辆进出封锁区段，具体轨道车及大机运行方式以日计划为准。
电务：与工务同步，工务点毕电务顺延60分钟。配合工务插入10#道岔，点毕开通10#、12#、29#、31#道岔定、反位，开通25/27#道岔反位，启用S1、S2、X1、X2信号机。开通官牛犋1、2道接发车信号及相关调车信号。
影响范围：停用周家湾至官牛犋至何家塔I场半自动闭塞设备。
车辆：空压机管过轨处理。
线路封锁:11月6日
时间： 240分钟，封锁呼准下行线周家湾—何家塔（含）区间；
工务：封锁呼准下行线周家湾—何家塔（含）K98+000—K116+000段 180分钟10#道岔复捣，插入4#道岔，轨道车卸碴大机捣固。点毕开通4#道岔直股，锁闭曲股。封锁期间允许施工车辆进出封锁区段，具体轨道车及大机运行方式以日计划为准。
电务：与工务同步，工务点毕电务顺延60分钟。配合工务插入4#道岔，点毕开通2/4#道岔定位，2#道岔做定位表示过渡。
影响范围：停用周家湾至官牛犋至何家塔I场半自动闭塞设备。
线路封锁:11月7日
时间： 240分钟，封锁呼准下行线周家湾—何家塔（含）区间；
工务：封锁呼准下行线周家湾—何家塔（含）K98+000—K116+000段 180分钟4#道岔复捣，插入6#道岔，轨道车卸碴大机捣固。点毕开通6#道岔直股，锁闭曲股。封锁期间允许施工车辆进出封锁区段，具体轨道车及大机运行方式以日计划为准。
电务：与工务同步，工务点毕电务顺延60分钟。配合工务插入6#道岔，点毕开通6/8#道岔定位，8#道岔做定位表示过渡。
影响范围：停用周家湾至官牛犋至何家塔I场半自动闭塞设备。
线路封锁:11月10日
时间： 300分钟，封锁呼准下行线周家湾—何家塔（含）区间；
工务：封锁呼准下行线周家湾—何家塔（含）K98+000—K116+000段 240分钟6#道岔复捣，插入11#、13#道岔，轨道车卸碴大机捣固。点毕开通2#、8#、14#、16#、18#、20#、1#、11#、13#、15#、17#、19#、21#、23#道岔直、曲股，开通4#、6#道岔曲股。开通菱1、菱2、复式交分，开通4道、5道线路。封锁期间允许施工车辆进出封锁区段，具体轨道车及大机运行方式以日计划为准。
电务：与工务同步，工务点毕电务顺延60分钟。配合工务插入11#、13#道岔，点毕开通2/4#、6/8#道岔反位，开通14/16#、18/20#、17/19#、21/23#、1/5#、7/11#、13/15#道岔定、反位，启用X4、X5、S4、S5信号机。开通官牛犋4、5道接发车信号及相关调车信号。
影响范围：停用周家湾至官牛犋至何家塔I场半自动闭塞设备。
3、接触网邻近营业线施工
（1）基坑开挖
计划：2017年9月16日-2017年10月5日完成接触网基坑开挖及浇筑施工；
施工流程：测量定位→清理工作面→安装防护设施→坑口1.5米内开挖（同时不间断进行地下物探测）→安装防塔防支护→开挖完成验收→基坑安全防护（防坠落设施、标识）；
基坑开挖原则。基坑开挖时，根据土壤的稳定性，采用合理的开挖形式和防塌措施，按照 “快挖（挖坑）、快立（立杆）、快浇（浇注基础）”的原则，消除隐患。确认基坑的类型、尺寸、限界等。
安置防护设施。在坑口线路侧相距约1米处打2～3个木桩，木桩长0.5米，外露200mm。在道碴与木桩间横放一块木板做挡板；或用编织袋装满道碴堆放在基坑的线路侧，防止道渣滑落坑中。
塌方坑开挖方法：① 塌方程度轻的情况下采用木板局部支撑防护；② 塌方情况严重的采用防护木框支撑法（防护木框必须牢固结实，应采用厚30mm宽200mm的木板制作，长宽尺寸依坑的实际需要而定）进行开挖，具体步骤是：开挖前首先在线路侧距坑口0.3m处顺线路分别打下四根直径100mm、长1500mm的木桩，（也可以根据实际情况需要在坑的四周都打下木桩）确保线路侧路基的稳定。由坑口向坑底安装防护木框。在安装防护木框时复核基坑限界。基坑每下挖一个木框深度应将上一层防护木框打下去后再安装一层新的防护木框，并使其结合处互相抵紧。随时用碎石或土将防护木框与坑壁的间隙填满。
地下物防护：在基坑开挖前对地下管线的保护措施。开挖前必须先探测坑位附近地下有无光电缆及地下设施。特别是车站咽喉地带及信号机附近开挖基坑应先通知设备管理单位派人到现场确认有无光电缆及有无地下设施，对不确定的地段采取“十”开挖的方法进行探测后方可施工，并制定防止挖伤挖断光电缆及损坏地下设施的防范措施。对已确定的电缆位置中心线两侧1米处喷洒石灰粉进行明示，同时在电缆位置中心线上方拉0.5米高的尼龙绳警示，并每隔50米设“下有电缆，注意安全”的警示牌，并确保其完整。电缆（径路两侧各1米）及信号设备安全防护距离内，严禁使用大型机械及镐等利器施工，防止挖伤、挖断电缆，损害信号设备。
其他安全保护措施：挖坑作业，作业人员须戴安全帽，坑内作业时，坑上须有人防护，列车通过时，坑内人员应到坑上安全地点待避，坑内不得有人，列车通过后方可作业。开挖时坑口边不得放置重物和工具；弃土距离坑口不应小于0.6m，弃土装塑料袋堆码；弃土不用时应及时运走。雨季开挖基坑时，应测量基坑与建筑物及铁路路基之间的安全距离，安全距离达不到要求时，应制定安全防护措施。遇有大雨、暴雨、连阴雨时，不得开挖基坑，已挖的基坑应及时回填。基坑在雨季放置超过24h，应回填夯实或采用木板及防水塑料布覆盖、坑周围用袋装土筑起挡水围堰，防止雨水渗入基坑内。基坑防护采用坑口覆盖、围护等防护方法，防止行人坠落。
（2）基础浇注
施工流程：安装模型板→清理基坑→安装预埋件（基础螺栓）→混凝土进场→基础浇筑→抹面→基础养护→拆除模型板→填写记录；
在基础浇注中，应每灌注50m3混凝土（或每个小站）做一组试块，混凝土量大于500m3的车站，每灌注100m3做一组。在监理见证下取用灌注基础的混凝土制作试块；试块与基础应在同等条件下养护，试块上应注明制作地点、日期、取样部位，并在28天养护到期及时通知试验室送检。
基础浇注施工要领：安装模型板——将安装模型板的地面清理干净，平整后安装模型板，模型板须稳固、可靠、不得漏浆，模型与混凝土的接触面清洗干净表面无污泥或干固的水泥浆并涂刷隔离剂（如黄油等）；模型板的限界、标高、尺寸等应与基础的类型相符，其中心线应与软横跨中心线重合。清理基坑——基坑内如有杂物、积水，并及时清除。安装基础预埋件——预埋件和混凝土中的钢筋在安装前应将其表面的油渍、漆污去除并用锤敲落浮皮、浮锈等。基础浇制前应将预埋件外露部分加以保护,浇注完毕后，将预埋件外露部分杂渍清除干净，涂上黄油并用塑料布包扎结实。抹面——浇制完成后将表面抹光滑，不得出现麻面。养护——混凝土灌注完毕12小时后应浇水、覆盖薄膜养护；当天气炎热、干燥有风时，在灌注后的3小时内应进行浇水覆盖薄膜养护，混凝土的浇水养护日期不得少于7天，养护周期为28天。浇水次数以保持混凝土表面湿润为原则；混凝土的养护用水应与拌制水相同。拆模——基础拆模后， 表面应平整，不应有蜂窝麻面、棱角损坏或漏筋，否则进行修补，其修补办法参照《铁路接触网工程接触网支柱施工作业指南》中5.3.10中要求处理。
4、接触网营业线施工
（1）基坑开挖
计划：2017年9月16日-2017年10月15日完成接触网基坑开挖及浇筑施工；
施工流程：测量定位→清理工作面→安装防护设施→坑口1.5米内开挖（同时不间断进行地下物探测）→安装防塔防支护→开挖完成验收→基坑安全防护（防坠落设施、标识）；
基坑开挖原则。基坑开挖时，根据土壤的稳定性，采用合理的开挖形式和防塌措施，按照 “快挖（挖坑）、快立（立杆）、快浇（浇注基础）”的原则，消除隐患。确认基坑的类型、尺寸、限界等。
安置防护设施。在坑口线路侧相距约1米处打2～3个木桩，木桩长0.5米，外露200mm。在道碴与木桩间横放一块木板做挡板；或用
