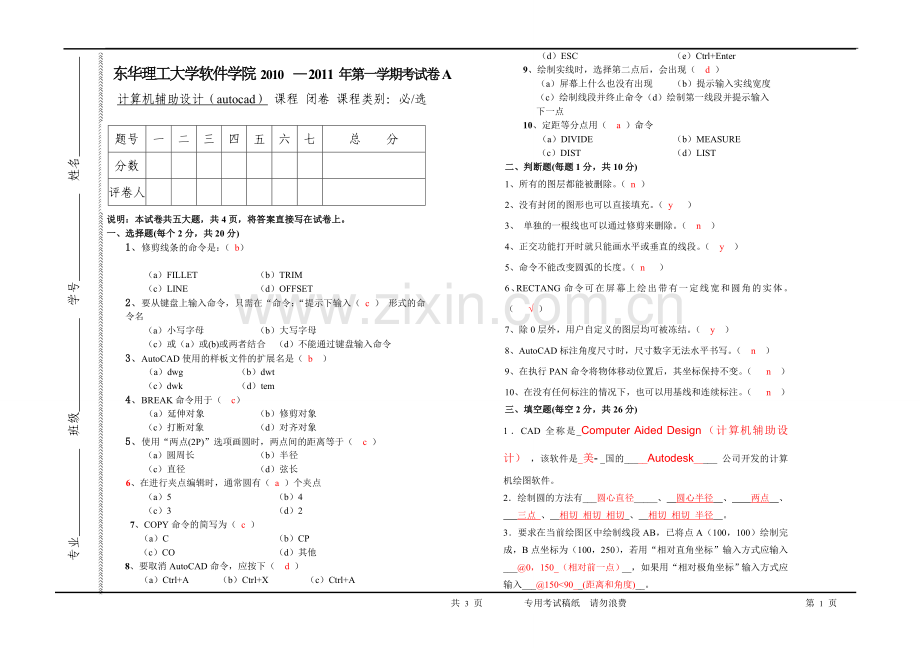

CAD试卷A.doc

专业 班级 学号 姓名

说明：本试卷共五大题，共4页，将答案直接写在试卷上。
一、选择题(每个2分，共20分)
1、修剪线条的命令是：（ b）

（a）FILLET （b）TRIM
（c）LINE （d）OFFSET
2、要从键盘上输入命令，只需在“命令：“提示下输入（ c ） 形式的命令名
（a）小写字母 （b）大写字母
（c）或（a）或(b)或两者结合 （d）不能通过键盘输入命令
3、AutoCAD使用的样板文件的扩展名是（ b ）
（a）dwg （b）dwt
（c）dwk （d）tem
4、BREAK命令用于（ c）
（a）延伸对象 （b）修剪对象
（c）打断对象 （d）对齐对象
5、使用“两点(2P)”选项画圆时，两点间的距离等于（ c ）
（a）圆周长 （b）半径
（c）直径 （d）弦长
6、在进行夹点编辑时，通常圆有（ a ）个夹点
（a）5 （b）4
（c）3 （d）2
7、COPY命令的简写为（ c ）
（a）C （b）CP
（c）CO （d）其他
8、要取消AutoCAD命令，应按下（ d ）
（a）Ctrl+A （b）Ctrl+X （c）Ctrl+A
（d）ESC （e）Ctrl+Enter
9、绘制实线时，选择第二点后，会出现（ d ）
（a）屏幕上什么也没有出现 （b）提示输入实线宽度 （c）绘制线段并终止命令（d）绘制第一线段并提示输入下一点
10、定距等分点用（ a ）命令
（a）DIVIDE （b）MEASURE
（c）DIST （d）LIST
二、判断题(每题1分，共10分)
1、所有的图层都能被删除。（ n ）
2、没有封闭的图形也可以直接填充。（ y ）
3、 单独的一根线也可以通过修剪来删除。（ n ）
4、正交功能打开时就只能画水平或垂直的线段。（ y ）
5、命令不能改变圆弧的长度。（ n ）
6、RECTANG命令可在屏幕上绘出带有一定线宽和圆角的实体。（ √ ）
7、除0层外，用户自定义的图层均可被冻结。（ y ）
8、AutoCAD标注角度尺寸时，尺寸数字无法水平书写。（ n ）
9、在执行PAN命令将物体移动位置后，其坐标保持不变。（ n ）
10、在没有任何标注的情况下，也可以用基线和连续标注。（ n ）
三、填空题(每空2分，共26分)
1．CAD全称是_Computer Aided Design（计算机辅助设计） ，该软件是_美- _国的_____Autodesk_____ 公司开发的计算机绘图软件。
2．绘制圆的方法有___圆心直径_____、 圆心半径 、 两点 、
三点 、 相切 相切 相切 、 相切 相切 半径 。
3．要求在当前绘图区中绘制线段AB，已将点A（100，100）绘制完成，B点坐标为（100，250），若用“相对直角坐标”输入方式应输入___@0，150_（相对前一点）__，如果用“相对极角坐标”输入方式应输入___@150<90__(距离和角度)__。

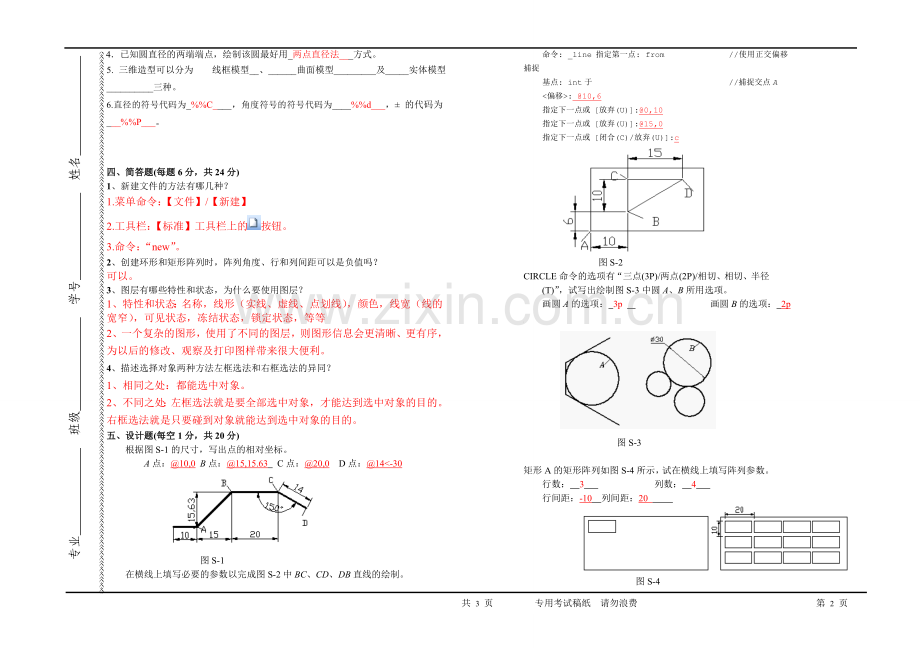

4．已知圆直径的两端端点，绘制该圆最好用_两点直径法___方式。
5. 三维造型可以分为 线框模型__、______曲面模型_________及_____实体模型__________三种。
6.直径的符号代码为_%%C____，角度符号的符号代码为____%%d___，± 的代码为___%%P___。

四、简答题(每题6分，共24分)
1、新建文件的方法有哪几种？
1.菜单命令：【文件】/【新建】
2.工具栏：【标准】工具栏上的按钮。
3.命令：“new”。
2、创建环形和矩形阵列时，阵列角度、行和列间距可以是负值吗？
可以。
3、图层有哪些特性和状态，为什么要使用图层？
1、特性和状态：名称，线形（实线、虚线、点划线），颜色，线宽（线的宽窄），可见状态，冻结状态，锁定状态，等等
2、一个复杂的图形，使用了不同的图层，则图形信息会更清晰、更有序，为以后的修改、观察及打印图样带来很大便利。
4、描述选择对象两种方法左框选法和右框选法的异同？
1、相同之处：都能选中对象。
2、不同之处：左框选法就是要全部选中对象，才能达到选中对象的目的。右框选法就是只要碰到对象就能达到选中对象的目的。
五、设计题(每空1分，共20分)
根据图S-1的尺寸，写出点的相对坐标。
A点：@10,0 B点：@15,15.63 C点：@20,0 D点：@14<-30

图S-1
在横线上填写必要的参数以完成图S-2中BC、CD、DB直线的绘制。
命令: _line 指定第一点: from //使用正交偏移捕捉
基点: int于 //捕捉交点A
<偏移>: @10,6
指定下一点或 [放弃(U)]:@0,10
指定下一点或 [放弃(U)]:@15,0
指定下一点或 [闭合(C)/放弃(U)]:c

图S-2
CIRCLE命令的选项有“三点(3P)/两点(2P)/相切、相切、半径(T)”，试写出绘制图S-3中圆A、B所用选项。
画圆A的选项： 3p 画圆B的选项： 2p

图S-3

矩形A的矩形阵列如图S-4所示，试在横线上填写阵列参数。
行数： 3 列数： 4
行间距：-10 列间距：20

图S-4
圆A的环形阵列如图S-5所示，试在横线上填写阵列参数。
阵列角度：180 阵列数目：4

图S-5
绘制图S-6所示的椭圆，试在横线上填写所需的参数。
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: nea到 //捕捉A点
指定轴的另一个端点: 20
指定另一条半轴长度或 [旋转(R)]: 5

图S-6

绘制图S-7所示的多边形，试在横线上填写所需的参数。
命令: _polygon 输入边的数目 <4>: 6
指定正多边形的中心点或 [边(E)]: cen于 //捕捉圆心A
输入选项 [内接于圆(I)/外切于圆(C)] <I>: //按Enter键
指定圆的半径: 10

图S-7
