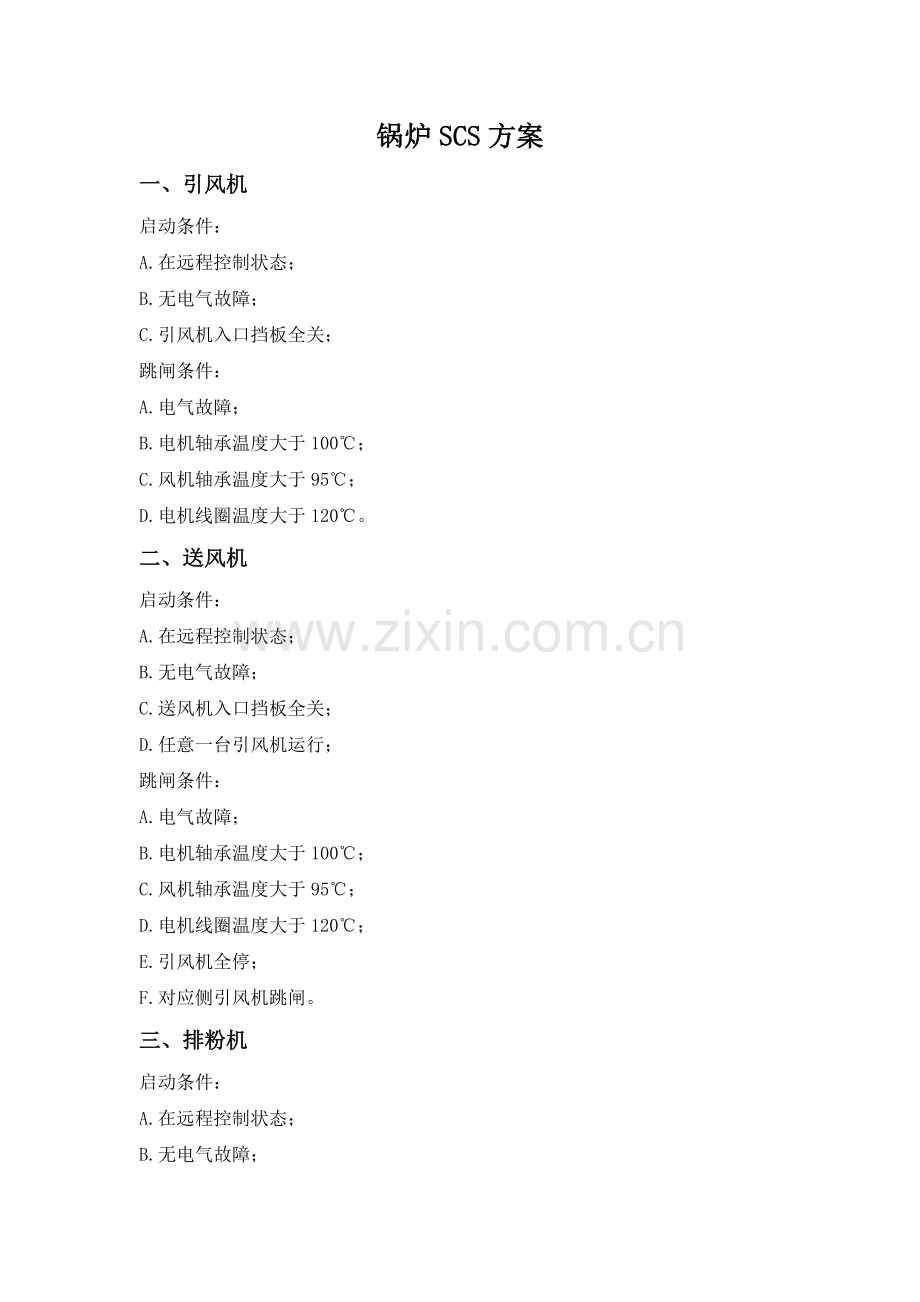

锅炉SCS方案
一、引风机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.引风机入口挡板全关；
跳闸条件：
A.电气故障；
B.电机轴承温度大于100℃；
C.风机轴承温度大于95℃；
D.电机线圈温度大于120℃。
二、送风机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.送风机入口挡板全关；
D.任意一台引风机运行；
跳闸条件：
A.电气故障；
B.电机轴承温度大于100℃；
C.风机轴承温度大于95℃；
D.电机线圈温度大于120℃；
E.引风机全停；
F.对应侧引风机跳闸。
三、排粉机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.对应的热风门、冷风门、乏气总门全关；
跳闸条件：
A.电气故障；
B.电机轴承温度大于100℃；
C.风机轴承温度大于95℃；
D.电机线圈温度大于120℃；
E.MFT动作；
F.两台送风机全跳闸。
四、磨煤机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.对应排粉机运行；
D.收到稀油站PLC发出的磨机可启动信号；
跳闸条件：
A.电气故障；
B.电机轴承温度大于95℃；
C.前后瓦温度大于50℃；
D.电机线圈温度大于130℃；
E.MFT动作；
F.对应排粉机跳闸；
G.收到稀油站PLC发的磨机故障跳闸信号。
五、给煤机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.对应磨煤机运行；
D.给煤机煤斗入口闸板关闭；
跳闸条件：
A.电气故障；
B.MFT动作；
C.对应磨煤机跳闸；
D.皮带跑偏。
六、给粉机
启动条件：
A.在远程控制状态；
B.无电气故障；
C.对应排粉机运行；
D.转速给定小于10%；
跳闸条件：
A.电气故障；
B.MFT动作；
C.对应排粉机跳闸。
七、火检冷却风机
操作员可以在DCS画面上控制它的启、停及投切备用。
自动启条件（以下条件为或的关系）：
A. 联锁投入，一台风机运行状态下母管压力低（压力开关动作值为4.0KPa）；
B. 联锁投入，运行状态下的风机停止；
停止条件：
A.炉膛出口烟气温度必须小于60℃。
八、汽水系统
1、锅炉紧急放水一、二次电动门（联锁时两台门同时动作）
联锁开启条件：
汽包水位高二值三取二（动作值100mm）；
联锁关闭条件：
汽包水位低一值三取二（动作值-50mm）；
2、对空排气二次门
开启许可条件：
对空排气一次门开到位；
3、过热器PCV电磁泄放阀
联锁开启条件：
集汽集箱压力高于10.19MPa；
联锁关闭条件：
集汽集箱压力低于9.7MPa。

FSSS方案
一、炉膛吹扫
在炉膛吹扫完成之前应阻止任何燃烧系统设备的启动。它分为：点火前吹扫和跳闸后吹扫。点火前吹扫是为点火做准备，使点火时的能量不会点燃残余燃料，以产生不可控制的爆炸；跳闸后吹扫是及时排除高温炉膛内的燃烧物，防止爆炸。FSSS只是对满足条件下的吹扫计时，监视并确认吹扫是否完成。
二、 吹扫条件
1、 任意一台送风机入口挡板开度>60%；
2、 至少50％的二次风档板开度>80%，且二次风总门开度大于80％；
3、 至少一台送风机运行；
4、 至少一台引风机运行；
5、所有制粉系统设备满足吹扫条件（磨煤机停、给煤机停、磨入口风门关、排粉风机入口冷、热风门关闭，乏气总门关闭）；
6、 燃气系统条件满足（所有气角阀关闭、主汽主阀关闭、点火气阀关闭）；
7、汽包水位正常(-100mm～0)；
8、炉膛压力正常(-200～+100Pa)，单台炉测量炉膛压力的变送器共12台，如果有多于4台变送器的测量值不在-200～+100Pa的范围内，此条件不满足；
9、火检冷却风正常（火检冷却风机全停或3台测量火检冷却风压的MFT压力开关三取二动作时，此条件不满足）；
10、所有火检探头均探测不到火焰。
三、吹扫过程
当上述所有条件都满足后，表明这时正有空气通过炉膛，也就是这时实际上正在进行吹扫，“允许吹扫”信号建立，这时按下“开始吹扫”按扭将启动吹扫程序，同时“吹扫进行”信号建立，并进行5分钟的吹扫倒计时。在这5分钟期间，吹扫条件始终要满足并在5分钟之后，认为吹扫完成，锅炉可以重新启动。如在这期间内吹扫条件不满足，则认为吹扫被中断，发“吹扫中断”报警。当吹扫条件重新建立后，手动再次重新启动上述吹扫过程。
A.点火前吹扫的计时由人工启动进行
B.跳闸后吹扫的计时是在满足吹扫条件后进行的。吹扫完成之后，如果60分钟之内不点火，则产生再吹扫请求，触发MFT（要求进行点火前吹扫）。
四、主燃料跳闸（MFT）
MFT跳闸条件如下（以下条件为或的关系）：
l 手动MFT；
l 两台送风机全停；
l 两台引风机全停；
l 火检冷却风母管压力低（三取二）或火检冷却风机均停，延时60s；
l 炉膛压力高高三取二（动作值1300Pa），延时2s；
l 炉膛压力低低三取二（动作值-1100Pa），延时2s；
l 汽包水位高三值三取二（动作值200mm），延时3s；
l 汽包水位低三值三取二（动作值-200mm），延时3s；
l 锅炉总风量低于30%，延时3秒；（条件不具备，暂不投入）
l 两台排粉机全停，延时3s；
l 全炉膛灭火（三层煤火检，三层天然气火检，共24个火检探头，每层四取三无火）；
l 全燃料丧失（给粉机全停，所有气角阀，主汽主阀关闭）；
l FSSS硬回路电源消失；
l 锅炉吹扫完成60分钟未点火。
五、硬接线手动MFT
当DCS出现故障或紧急情况时，操作人员可以通过操作台上的急停按钮实现硬回路MFT，跳闸设备如下：
l 两台给煤机；
l 两台磨煤机；
l 两台排粉机；
l 十二台给粉机；
l 关12台一次风挡板；
l 各减温水前截门全关；
l 停吹灰系统程序；
l 关天然气主气阀、点火主汽阀及各角稳燃气阀；
l 关磨煤机入口热风门。
六、锅炉大联锁
1、一台引风机跳闸连跳对应侧的送风机；
2、两台引风机跳闸连跳下列设备：
l 两台送风机；
l 两台排粉机；
l 两台磨煤机；
l 两台给煤机；
l 十二台给粉机；
3、两台送风机跳闸连跳下列设备：
l 两台排粉机
l 两台磨煤机
l 两台给煤机
l 十二台给粉机
4、单侧排粉机跳闸连跳下列设备：
l 对应侧的磨煤机
l 对应侧的给煤机
l 对应侧的六台给粉机
5、单侧磨煤机跳闸连跳下列设备：
l 对应侧的给煤机
l 关磨机入口热风门，开入口冷风门。

炉前天然气系统FSSS方案
一、火焰检测
当锅炉仅投入气燃烧器运行时，对应的火焰检测器发出无火信号，则FSSS系统延时6S自动关闭该气角阀门，并发出报警信号，即实现气燃烧器火焰的单检单控；锅炉投入运行后，系统启用全炉膛灭火逻辑，当满足全炉膛灭火逻辑图中标明的条件时发出MFT；任一火焰检测器发出无火信号时，系统将报警。
二、天然气主气主阀控制
2.1 主气主阀开启条件
a．各气角阀和主气阀全关；
b. 天然气母管气压正常（高报压力开关动作值40KPa和低报压力开关动作值12KPa未动作)；
c. 无MFT动作；
d. 无关阀指令；
e．排空阀全关；
f.吹扫完成或三层煤火检任意一层四取三有火；
2.2 当出现下列条件之一时，主气主阀自动关闭
a. MFT动作；
b. 气压低持续5秒,且气角阀未全关；
c. 气压高持续5秒,且气角阀未全关。
三、点火气主阀控制
3.1 点火气主阀开启条件
a. 所有点火气角阀关；
b. 天然气母管气压正常（高报压力开关动作值40KPa和低报压力开关动作值12KPa未动作)；
b. 无MFT动作；
c. 无关阀指令。
3.2 当出现下列条件之一时，点火主阀自动关闭
a.MFT动作；
b.天然气压力低持续5秒,且各角的稳燃阀和主汽阀未全关；
c.天然气压力高持续5秒,且各角的稳燃阀和主汽阀未全关。
四、气燃烧器点火条件及启动顺序
4.1点火许可条件为：
a.无MFT动作；
b.天然气母管气压正常（高报压力开关动作值40KPa和低报压力开关动作值12KPa未动作)；
c.点火气主阀开位；
d.炉膛吹扫完成且未超出规定的点火启动时限，允许连续点火2次，每次15秒，2次点火未成功必须重新进行炉膛吹扫；
e.火检冷却风压力正常，（火检冷却风机全停或3台测量火检冷却风压的MFT压力开关三取二动作时，此条件不满足）；
h.排空阀全关。
4.2 单角启动顺序为：
a.点火枪推进；
b.启动点火器；
c.开启点火气角阀；
d.点火气火检有火；
e.开启主气角阀；
f.点火器打火15s自动退回。
4.3 单角停止顺序为:
a. 关主气角阀；
b. 关点火气阀。
五、各角点火气阀控制
5.1点火气角阀开启必须满足下列条件
a.点火气火检无火；
b.点火气主阀开。
5.2下列任一条件满足时点火气角阀自动关闭
a.MFT动作；
b.发出点火阀开指令15S后未有对应的火检信号；
c.母管点火气主阀关位。
六、各角主气阀控制
6.1主气角阀开启必须满足下列条件
a.对应角的点火小气枪火检有火或三层煤火检任意一层四取三有火；
b.排空阀全关；
c.主气主阀开位。
6.2下列任一条件满足主气角阀自动关闭
a.MFT动作；
b.6s未有火检显示；
c.母管主气主阀关位。
七、各角排空阀
7.1排空阀联锁开条件
a.MFT动作。
八、各角小气枪推进器
8.1当出现下列条件之一时，小气枪推进器联锁关
a.点火器打火15S后点火枪自动退出。
