　　某学生宿舍，原为三层砌体混合结构，80年代加建二层。加建部分采用加气混凝土砌块，建筑物长72．368m，跨度14．84m，中间走廊，层高3．8m，纵墙承重。经几年使用，发现第四层砌体严重开裂，外墙外张，抹灰层起鼓、开裂脱落。加固维修中，采用同层钢管支护，千斤顶固定，分段置换的施工技术，收到了投资少、施工快、安全可靠的效果。
1　内墙置换方案
1．1　分段置换
　　以中部楼梯为中心，以中间走廊为界线，把两道内承重纵墙分成四段（图1）。置换按ⅠⅡⅢⅣ段顺序进行，以避免施工期间建筑物整体刚度破坏，也可使支顶材料得到周转使用。

图1 内墙置换施工段划分
1．2　本层支顶
　　置换层本层支顶的作法是沿本层内墙每隔1．5m 上下凿孔，在靠地面的孔内安装预制混凝土垫块，底面坐浆，上面的孔在楼盖圈梁下皮开凿，在上下孔内均安放1000mm 长的14号工字钢，两边挑出墙皮375mm，在两个工字钢的悬臂端安装100×6钢管支柱（钢管支柱根据上部传来的荷重按中心受压杆计算）。用铁楔将柱顶钢梁与圈梁顶实（图2）。

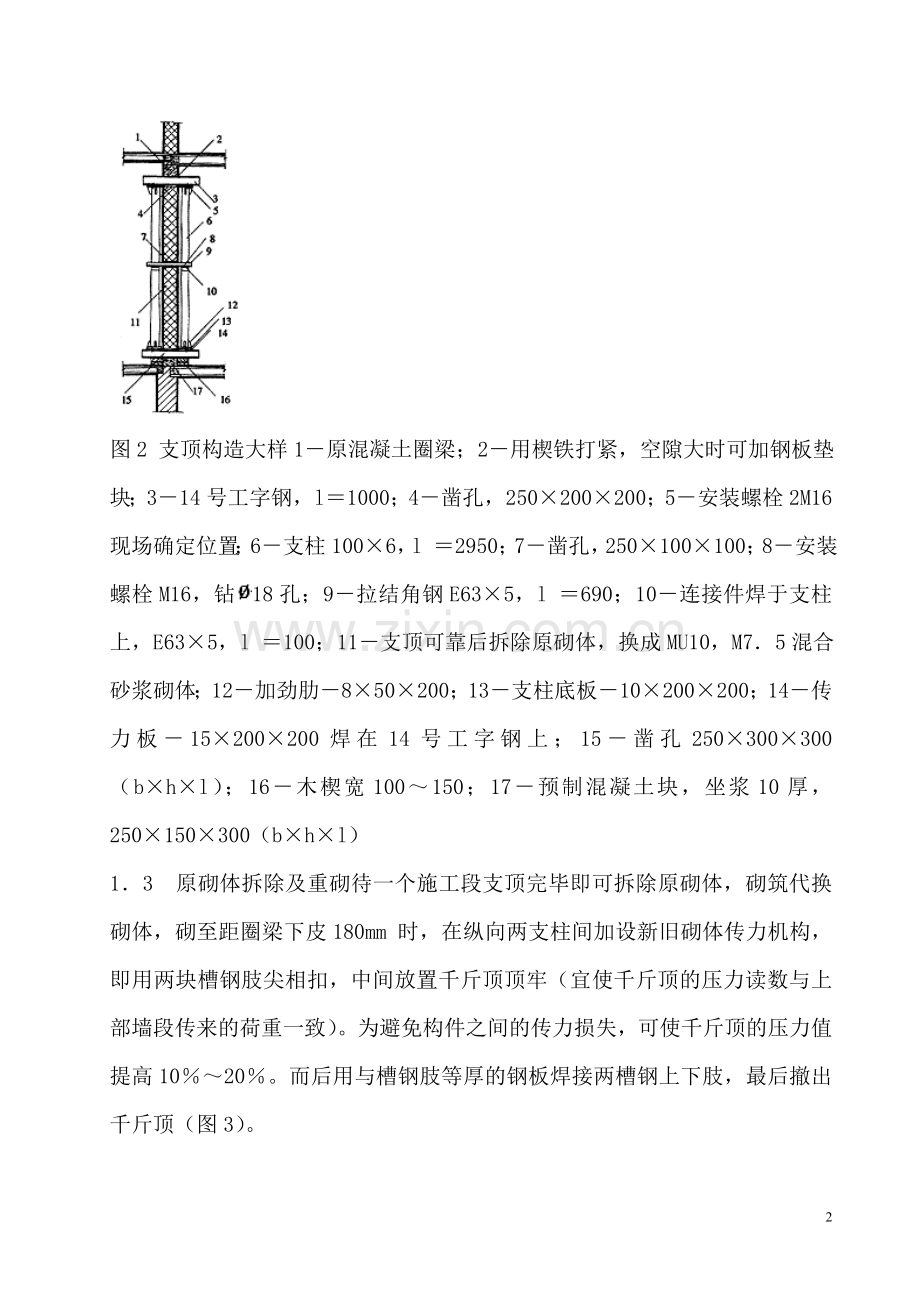

图2 支顶构造大样1－原混凝土圈梁；2－用楔铁打紧，空隙大时可加钢板垫块；3－14号工字钢，l＝1000；4－凿孔，250×200×200；5－安装螺栓2M16现场确定位置；6－支柱100×6，l ＝2950；7－凿孔，250×100×100；8－安装螺栓M16，钻18孔；9－拉结角钢E63×5，l ＝690；10－连接件焊于支柱上，E63×5，l ＝100；11－支顶可靠后拆除原砌体，换成MU10，M7．5混合砂浆砌体；12－加劲肋－8×50×200；13－支柱底板－10×200×200；14－传力板－15×200×200焊在14号工字钢上；15－凿孔250×300×300（b×h×l）；16－木楔宽100～150；17－预制混凝土块，坐浆10厚，250×150×300（b×h×l）
1．3　原砌体拆除及重砌待一个施工段支顶完毕即可拆除原砌体，砌筑代换砌体，砌至距圈梁下皮180mm 时，在纵向两支柱间加设新旧砌体传力机构，即用两块槽钢肢尖相扣，中间放置千斤顶顶牢（宜使千斤顶的压力读数与上部墙段传来的荷重一致）。为避免构件之间的传力损失，可使千斤顶的压力值提高10％～20％。而后用与槽钢肢等厚的钢板焊接两槽钢上下肢，最后撤出千斤顶（图3）。

图3 新旧砌体传力措施
1．4　混凝土浇筑待新旧砌体间的传力机构起作用后，即可拆除临时钢管支柱和上下工字钢梁，周转到下一流水段使用。在新旧墙体间的空隙处两侧支模，用埋在新砌体中的8号铁丝紧固，并将其中任意侧模板倾斜，以便浇筑混凝土（宜采用膨胀混凝土），传力机构埋入其内，待混凝土初凝后拆除倾斜的一侧模板，剔除多余部分混凝土。
2　外墙置换方案
　　外墙的置换作法与内墙置换相同，关键是如何搭设外脚手架的问题。我们在施工时应用了悬挑扣件钢管脚手架，三角支架沿外墙每隔1．5m设一个，三角支架的斜杆通过验算确定，并采取拉结措施，保证斜杆不产生侧移，具体作法如图4所示。脚手架搭设完毕，在置换层外墙楼地面上皮和该层圈梁下皮分别凿孔（间距1500mm），底部孔内坐浆安放混凝土垫块，垫块上安装14号工字钢梁（两端各伸臂375mm），在钢梁两悬挑端上，沿外墙内外侧各安装1根100×6钢管支柱，以便将上部荷载可靠地传递到下层外墙砌体。为减少外墙凿孔数量，安装承托钢管支柱的工字钢梁的孔应与脚手架水平管的穿墙孔合一，并在脚手板上用木楔临时固定混凝土垫块上的工字钢梁。

图4 悬挑扣件钢管脚手架
