自适应可调稳压电源.doc

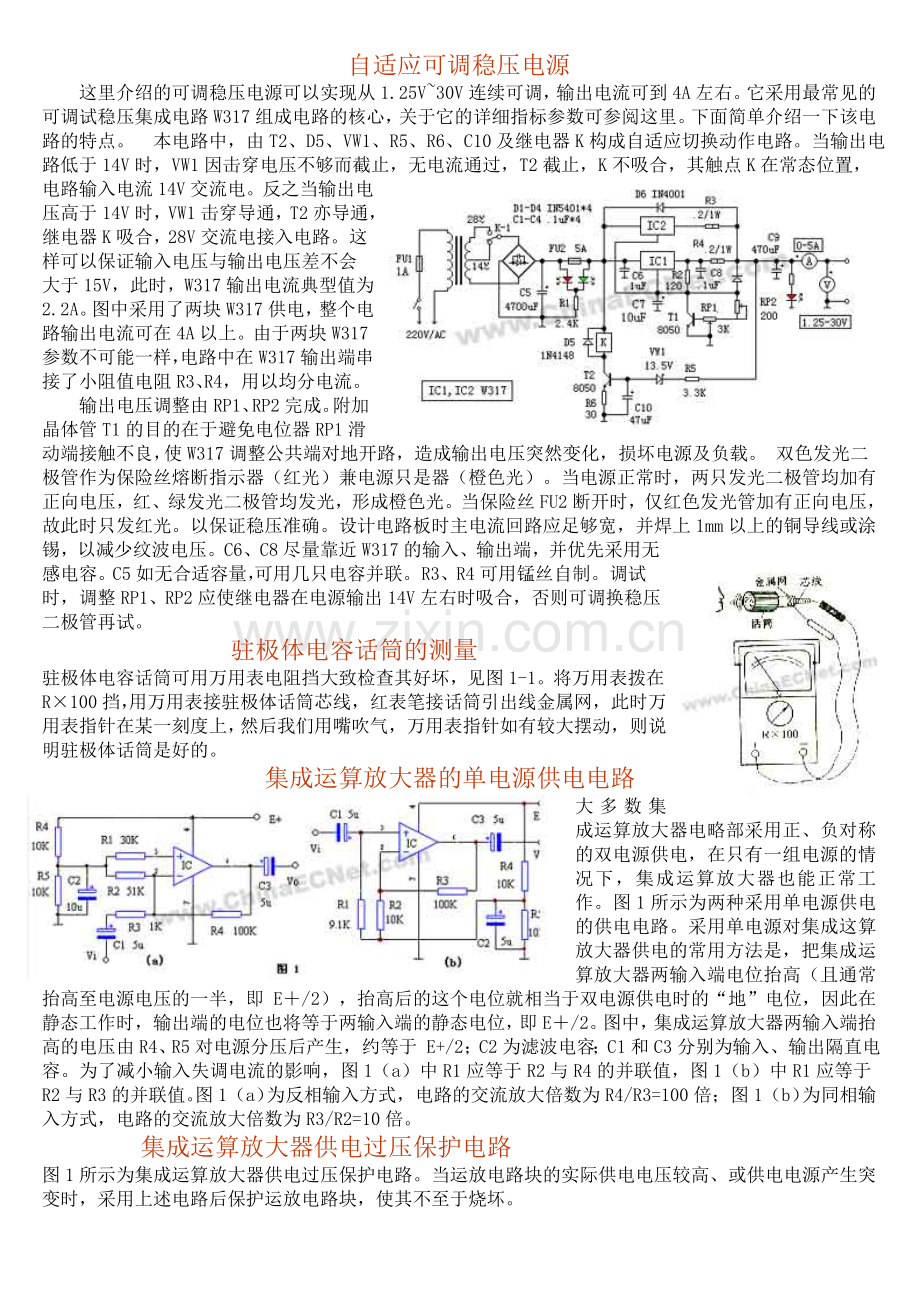

自适应可调稳压电源
这里介绍的可调稳压电源可以实现从1.25V~30V连续可调，输出电流可到4A左右。它采用最常见的可调试稳压集成电路W317组成电路的核心，关于它的详细指标参数可参阅这里。下面简单介绍一下该电路的特点。 本电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。当输出电路低于14V时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。这样可以保证输入电压与输出电压差不会大于15V，此时，W317输出电流典型值为2.2A。图中采用了两块W317供电，整个电路输出电流可在4A以上。由于两块W317参数不可能一样，电路中在W317输出端串接了小阻值电阻R3、R4，用以均分电流。
输出电压调整由RP1、RP2完成。附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。 双色发光二极管作为保险丝熔断指示器（红光）兼电源只是器（橙色光）。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。以保证稳压准确。设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近W317的输入、输出端，并优先采用无感电容。C5如无合适容量，可用几只电容并联。R3、R4可用锰丝自制。调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。
驻极体电容话筒的测量
驻极体电容话筒可用万用表电阻挡大致检查其好坏，见图1-1。将万用表拨在R×100挡，用万用表接驻极体话筒芯线，红表笔接话筒引出线金属网，此时万用表指针在某一刻度上，然后我们用嘴吹气，万用表指针如有较大摆动，则说明驻极体话筒是好的。
集成运算放大器的单电源供电电路
大多数集成运算放大器电略部采用正、负对称的双电源供电，在只有一组电源的情况下，集成运算放大器也能正常工作。图1所示为两种采用单电源供电的供电电路。采用单电源对集成这算放大器供电的常用方法是，把集成运算放大器两输入端电位抬高（且通常抬高至电源电压的一半，即 E＋/2），抬高后的这个电位就相当于双电源供电时的“地”电位，因此在静态工作时，输出端的电位也将等于两输入端的静态电位，即E＋/2。图中，集成运算放大器两输入端抬高的电压由R4、R5对电源分压后产生，约等于 E+/2；C2为滤波电容；C1和C3分别为输入、输出隔直电容。为了减小输入失调电流的影响，图1（a）中R1应等于R2与R4的并联值，图1（b）中R1应等于R2与R3的并联值。图1（a）为反相输入方式，电路的交流放大倍数为R4/R3=100倍；图1（b）为同相输入方式，电路的交流放大倍数为R3/R2=10倍。
集成运算放大器供电过压保护电路
图1所示为集成运算放大器供电过压保护电路。当运放电路块的实际供电电压较高、或供电电源产生突变时，采用上述电路后保护运放电路块，使其不至于烧坏。

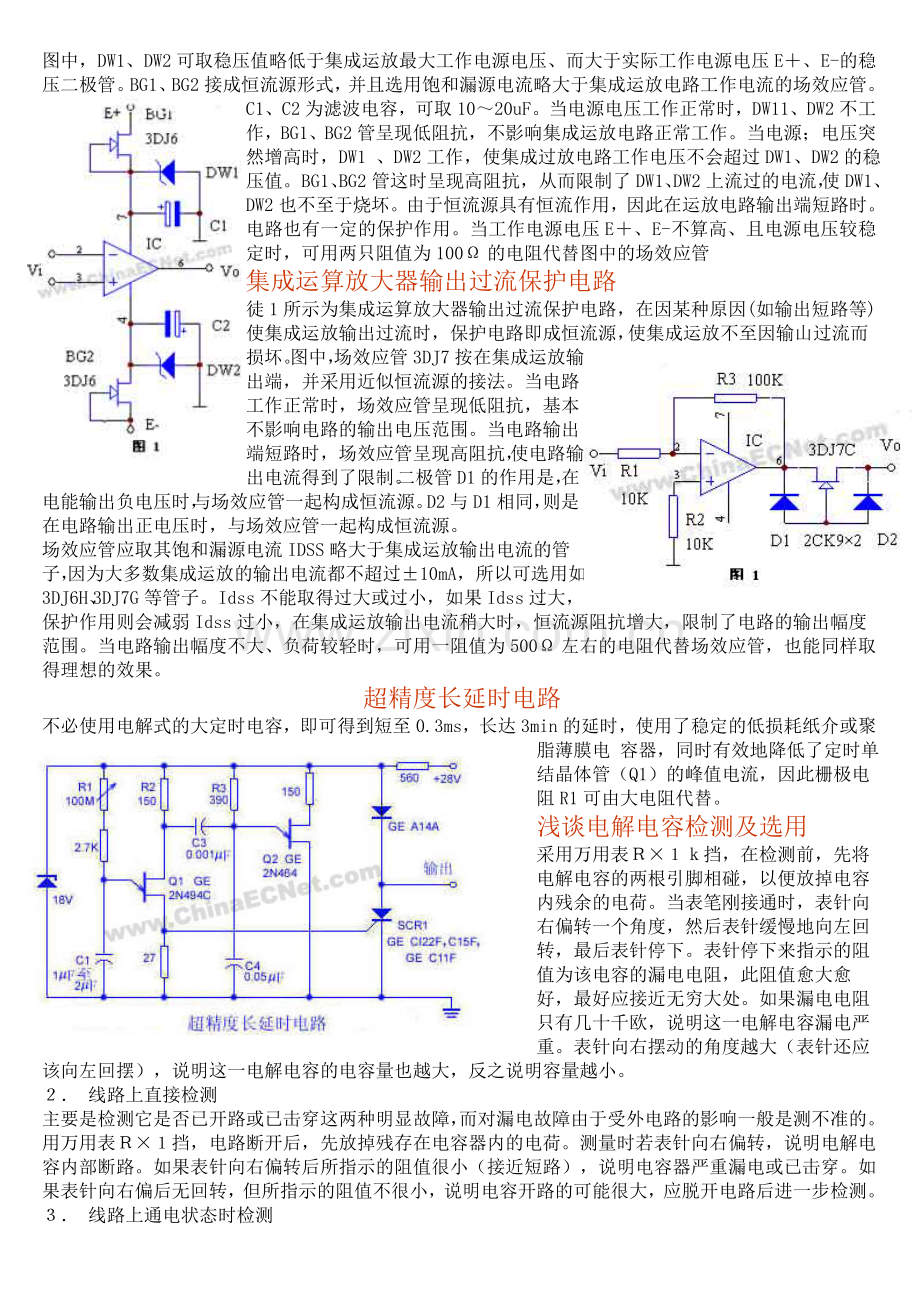

图中，DW1、DW2可取稳压值略低于集成运放最大工作电源电压、而大于实际工作电源电压E＋、E-的稳压二极管。BG1、BG2接成恒流源形式，并且选用饱和漏源电流略大于集成运放电路工作电流的场效应管。C1、C2为滤波电容，可取10～20uF。当电源电压工作正常时，DW11、DW2不工作，BG1、BG2管呈现低阻抗，不影响集成运放电路正常工作。当电源；电压突然增高时，DW1 、DW2工作，使集成过放电路工作电压不会超过DW1、DW2的稳压值。BG1、BG2管这时呈现高阻抗，从而限制了DW1、DW2上流过的电流，使DW1、DW2也不至于烧坏。由于恒流源具有恒流作用，因此在运放电路输出端短路时。电路也有一定的保护作用。当工作电源电压E＋、E-不算高、且电源电压较稳定时，可用两只阻值为100Ω的电阻代替图中的场效应管
集成运算放大器输出过流保护电路
徒1所示为集成运算放大器输出过流保护电路，在因某种原因(如输出短路等)使集成运放输出过流时，保护电路即成恒流源，使集成运放不至因输山过流而损坏。图中，场效应管3DJ7按在集成运放输出端，并采用近似恒流源的接法。当电路工作正常时，场效应管呈现低阻抗，基本不影响电路的输出电压范围。当电路输出端短路时，场效应管呈现高阻抗，使电路输出电流得到了限制。二极管D1的作用是，在电能输出负电压时，与场效应管一起构成恒流源。D2与D1相同，则是在电路输出正电压时，与场效应管一起构成恒流源。
场效应管应取其饱和漏源电流IDSS略大于集成运放输出电流的管子，因为大多数集成运放的输出电流都不超过±10mA，所以可选用如 3DJ6H、3DJ7G等管子。Idss不能取得过大或过小，如果Idss过大，保护作用则会减弱Idss过小，在集成运放输出电流稍大时，恒流源阻抗增大，限制了电路的输出幅度范围。当电路输出幅度不大、负荷较轻时，可用一阻值为500Ω左右的电阻代替场效应管，也能同样取得理想的效果。
超精度长延时电路
不必使用电解式的大定时电容，即可得到短至0.3ms，长达3min的延时，使用了稳定的低损耗纸介或聚脂薄膜电 容器，同时有效地降低了定时单结晶体管（Q1）的峰值电流，因此栅极电阻R1可由大电阻代替。
浅谈电解电容检测及选用
采用万用表Ｒ×１ｋ挡，在检测前，先将电解电容的两根引脚相碰，以便放掉电容内残余的电荷。当表笔刚接通时，表针向右偏转一个角度，然后表针缓慢地向左回转，最后表针停下。表针停下来指示的阻值为该电容的漏电电阻，此阻值愈大愈好，最好应接近无穷大处。如果漏电电阻只有几十千欧，说明这一电解电容漏电严重。表针向右摆动的角度越大（表针还应该向左回摆），说明这一电解电容的电容量也越大，反之说明容量越小。
２． 线路上直接检测
主要是检测它是否已开路或已击穿这两种明显故障，而对漏电故障由于受外电路的影响一般是测不准的。用万用表Ｒ×１挡，电路断开后，先放掉残存在电容器内的电荷。测量时若表针向右偏转，说明电解电容内部断路。如果表针向右偏转后所指示的阻值很小（接近短路），说明电容器严重漏电或已击穿。如果表针向右偏后无回转，但所指示的阻值不很小，说明电容开路的可能很大，应脱开电路后进一步检测。
３． 线路上通电状态时检测
若怀疑电解电容只在通电状态下才存在击穿故障，可以给电路通电，然后用万用表直流挡测量该电容器两端的直流电压，如果电压很低或为０Ｖ，则是该电容器已击穿。对于电解电容的正、负极标志不清楚的，必须先判别出它的正、负极。对换万用表笔测两次，以漏电大（电阻值小）的一次为准，黑表笔所接一脚为负极，另一脚为正极。 二、电解电容的选用。
１． 要尽可能地选用原型号电解电容器。
２． 一般电解电容的电容偏差大些，不会严重影响电路的正常工作，所以可以取电容量略大一些或略小一些电容器代替。但在分频电路、Ｓ校正电路、振荡回路及延时回路中不行，电容量应和计算要求的尽量一致。在一些滤波网络中，电解电容的容量也要求非常准确，其误差应小于±０．３％～０．５％。
３． 耐压要求必须满足，选用的耐压值应等于或大于原来的值。
４． 无极性电容一般应用无极性电容来代替，实在无办法到时可用两只容量大一倍的有极性电容逆串联后代替，方法是将两只有极性电解电容的正极相连?或将它们的两个负极相连　。
５． 在选用电解电容时，最好采用耐高温的电解电容器，耐高温电容的最高工作温度为１０５℃，当其在最高工作温度条件下工作时，能保证２０００小时左右的正常工作时间。在５０℃下使用８５℃的电容时，其寿命可达２．２万小时，如果此时使用高温电解电容，其寿命可达９万小时。
设计电磁炉
1、概述
电磁灶是应用电磁感应原理进行加热工作的，是现代家庭烹饪食物的先进电子炊具。它使用起来非常方便，可用来进行煮、炸、煎、蒸、炒等各种烹调操作。特点：效率高、体积小、重量轻、噪音小、省电节能、不污染环境、安全卫生，烹饪时加热均匀、能较好地保持食物的色、香、味和营养素，是实现厨房现代化不可缺少的新型电子炊具。电磁灶的功率一般在700--1800W左右。
电磁炉按感应线圈中的电流频率分为低频和高频两大类，相比较高频电磁灶受热效率高，比较省电。
按样式分类，可以分以下三种。
台式电磁炉：分为单头和双头两种，具有摆放方便、可移动性强等优点。因为价格低较受欢迎。
埋入式电磁炉：是将整个电磁炉放入橱柜面内，然后在台面上挖个洞，使灶面与橱柜台面成一个平面。业内专家认为这种安装方法只求美观，但不科学，很大一部分消费群体把电磁炉当做火锅，埋入式炒菜并不方便。嵌入式电磁炉：可适应不同锅具的需要，不再对锅具有特殊要求。本文主要介绍利用SPMC65P2404芯片来实现电磁炉的设计。SPMC65P2404是凌阳推出的一款工业控制8位单片机，具有很高的性价比，抗干扰能力强，非常适合应用于工业控制类、家电类产品的设计。使用SPMC65P2404设计的电磁炉具有如下性能： 六种加热模式：火锅、煎炸、炒菜、烧烤、蒸煮、烧焖；一种自动工作模式：烧水；最大720分钟的定时开机功能；2小时自动关机保护功能；小物件检测功能，对不合适的物件不进行加热；系统采用过流、过压、超温等多种保护措施；采用开关电源，使系统能够在180~250V的电压范围内正常工作；系统设置了故障报警功能，方便故障查找及检修；系统含有自检程序，方便生产测试。
2、电磁炉设计要求
电磁炉作为一种普遍的家用产品，除了要具有基本的加热功能外，它的安全性能及稳定性能是设计的关键。电磁炉设有多种保护装置，包括小物件检测、过热自动停机保护、过压或欠压自动停机保护、空烧自动停止加热保护、2小时断电保护、1～2分钟自动停机保护以及声光报警显示等。
综合起来，电磁炉可由下述技术特性参数考核：
（1）自身保护特性。输出开关管是电磁炉的关键元件，工作于高电压、大功率状态，受成本和器件参数限制，设计时不可能有很大的富裕量，故在工作过程中，若电源电压过高、工作状态切换时产生瞬间冲击、电流增大、机内温升过高、铁锅挪离灶板或空载，开关管都可能损坏。因此，应保证过压、过流、过温、锅检测等保护装置正常；
（2）锅底温度控制特征。锅底发热直接传至灶板（陶瓷玻璃），灶板是导热材料，故一般都将热敏元件安装在灶板底部，探测锅底的温度；
（3）功率稳定性。电磁炉应具有输出功率自动调整功能，以改善电源适应性和负载适应性；
（4）电磁兼容性。该性能涉及对其余家电的干扰和对人体的危害。电磁炉均在电源回路中设有LC滤波电路并用金属围框吸收漏磁通，同时采用脉冲方式，使平均辐射功率控制在最小限度；
在实现以上电磁炉的性能规格的基础上，我们设计的电磁炉还具有以下的功能规格：
手动控制火力，从300W~1800W 的范围，共分为14 档火力，每档均有稳定的功率； 手动定温选择，从70 ~240℃的范围，共分为6 档定温选择，每档都能达到精确定温；自动烹调功能，内部自带1 自动烹调功能：烧水。6 种自选功能：火锅，炒菜，蒸煮，炖焖，煎炸，烧烤，其中火锅，炒菜可以调节不同的火力档位；蒸煮，炖焖，煎炸，烧烤4 种功能可以选择不同的温度。可以实现1~720 分钟预约开机功能，1~180 分钟的定时关机功能。系统提供2 小时自动关机的保护功能。
3、系统硬件设计
系统采用SPMC65P2404 作为主控MCU，主要模式有：键盘扫描，锅体温度检测，IGBT
温度检测，电流过流检测，超压欠压检测，振荡信号检测，风扇控制，数码管显示控制，LED 控制，蜂鸣器控制，系统启动控制。
功率板电路分析
交流电220V 经过前端滤波处理，通过整流桥，变成大约310v 左右的直流电，通过MCU控制IGBT 的导通和关闭，来控制加热线圈的工作状态。
开关电源部分采用TI 公司最新推出的集成电路VIPer12A，来实现不同电压的输出，AC 接入后经过半波整流，接到VIPer12A 的电压输入脚，输出端通过稳压变压的方式来得到18V 和5V 直流电，为IC 和其他外围元件提供电源。
电路中包含有电流检测部分，通过电流互感器将总回路的电流按比较缩小后，通过整流，变成直流，连接电阻到地，系统通过检查电阻端的电压来判断回路的电流大小。同时回路电流若超过一定值后，通过另一端的保护信号反馈到IGBT 的控制端，将控制信号拉低，使IGBT 停止工作，同时送到MCU，让系统停止工作，并产生报警信号。
控制板电路分析
主控板中主要由MCU，数码管，发光二极管，按键，复位电路组成，数码管采用共阳型的，发光二极管驱动方法为动态扫描，按键与SEG 线复用，控制COM 口，回读SEG 数据的I/O 来扫描按键。复位电路为低电压复位电路，当电压低于2.6V 时，系统产生复位。
4、系统软件设计
主流程采用分时结构，在每个不同的时间片进行不同的工作，时间片可以对动态扫描的LED进行定时刷新和扫描，方便程序控制。工作时采用时间轮循的方式，能有效的利用时间资源。过程中主要通过标志的方式将信息传递到其他模块。
中断程序
电流过流中断是整个系统唯一的中断，当产生中断时，系统马上停止控制信号，然后置电流过流标志，让系统在其他地方检测过流的状态是否持续3 秒，若是，则产生电流过流的报警信号，系统停止工作。功率调节模块
系统需要根据外部电压和电流的大小，来计算是否已经达到了设定的功率值，通过比较后的功率大小关系来调整PWM 值，以输出比较恒定的功率。假设外部电压为V1，MCU 检测到的电压值V2，根据电路计算得：V2=5.1*V1/（330+5.1） 得到的A/D 值DATA 为： DATA=V2*256/5外部电流和MCU 通过转换的电压的测试值的关系为： 外部电流值/转换后的电压=2.4根据上述关系来换算功率值的大小：P=V*I=0.06*AD（V）*AD（I）推出：AD（I）=100*P/（6*AD（V））确定AD（I）后，再通过调整PWM 值，以使AD（I）达到计算的值。
5、系统资源分配
色环稳压二极管识别法
电子爱好者对色环电阻、色环电容、色环电感都比较熟悉，而对色环稳压二极管则很少见。最近笔者在修理家用电器时曾多次发现色环稳压二极管。由于很少有这方面的资料介绍，所以给维修工作带来了很大麻烦。为此，特地介绍一种识别色环稳压二极管的方法。
色环稳压二极管国内产品很少见，大多数来自国外，尤其以日本产品居多。一般色环稳压二极管都标有型号及参数，详细资料可在元件手册上查到。而色环稳压二极管体积小、功率小、稳压值大多在１０Ｖ以内，极易击穿损坏。色环稳压二极管的外观与色环电阻十分相似，因而很容易弄错。色环稳压二极管上的色环代表两个含义：一是代表数字，二是代表小数点位数（通常色环稳压二极管都是取一位小数，用棕色表示。也可理解为倍率即：×１０（的－１次方），具体颜色对应的数字同色环电阻），如图所示。
耳聋助听器
一、工作原理
耳聋助听器的电路如图1所示，它实质上是一个由晶体三极管VT1～VT3构成的多级音频放大器。VT1与外围阻容元件组成了典型的阻容耦合放大电路，担任前置音频电压放大；VT2、VT3组成了两级直接耦合式功率放大电路，其中：VT3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。
驻极体话筒B接收到声波信号后，输出相应的微弱电信号。该信号经电容器C1耦合到VT1的基极进行放大，放大后的信号由其集电极输出，再经C2耦合到VT2进行第二级放大，最后信号由VT3发射极输出，并通过插孔XS送至耳塞机放音。
电路中，C4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。C3为滤波电容器，主要用来减小电池G的交流内阻（实际上为整机音频电流提供良好通路），可有效防止电池快报废时电路产生的自激振荡，并使耳塞机发出的声音更加清晰响亮。
二、元器件选择
VT1、VT2选用9014或3DG8型硅NPN小功率、低噪声三极管，要求电流放大系数β≥100；VT3宜选用3AX31型等锗PNP小功率三极管，要求穿透电流Iceo尽可能小些，β≥30即可。
B选用CM-18W型（φ10mm×6.5mm）高灵敏度驻极体话筒，它的灵敏度划分成五个挡，分别用色点表示： 红色为-66dB，小黄为-62dB，大黄为-58dB，兰色为-54dB，白色＞-52dB。本制作中应选用白色点产品，以获得较高的灵敏度。B也可用蓝色点、高灵敏度的CRZ2-113F型驻极体话筒来直接代替。
XS选用CKX2-3.5型（φ3.5mm口径）耳塞式耳机常用的两芯插孔，买来后要稍作改制方能使用。改制方法参见图2所示，用镊子夹住插孔的内簧片向下略加弯折，将内、外两簧片由原来的常闭状态改成常开状态就可以了。改制好的插孔，要求插入耳机插头后，内、外两簧片能够可靠接通，拔出插头后又能够可靠分开，以便兼作电源开关使用。耳机采用带有CSX2-3.5型（φ3.5mm）两芯插头的8Ω低阻耳塞机。R1～R5均用RTX-1/8W型碳膜电阻器。C1～C3均用CD11-10V型电解电容器，C4用CT1型瓷介电容器。G用两节5号干电池串联而成，电压3V。
三、制作与使用
图3所示是该助听器的印制电路板接线图。印制电路板实际尺寸约为60mm×50mm。此印制板不必腐蚀，只要用小刀将不需要的铜箔割开揭去即可。电池夹可用尺寸约为20mm×8mm的长方形磷铜片4片，弯制成“L”形状，在底脚各打上一个小孔，用铜铆钉直接铆固在电路板上而成。
焊接好的电路板，装入尺寸约为64mm54×mm×18mm的精致塑料或有机玻璃小盒内。盒面板和上侧面，事先分别为话筒B、插孔XS开出受音孔和安装孔。装配好的耳聋助听器外形如图4所示。
本机调试很简单：首先，通过调整电阻器R2的阻值，使VT1集电极电流（直流毫安表串联在R3回路）在1.5mA左右；然后，通过调整R4阻值，使助听器的总静态电流（直流毫安表串联在电池G的供电回路），在10mA左右即可。因各人使用的驻极体话筒B参数有所以不同，有时R1的阻值也需要作适当调整，应调到声音最清晰响亮为止。使用时，一般将助听器置于使用者的上衣口袋内，注意话筒B的受音孔应朝外。戴上耳塞式耳机，并将插头插入助听器的插孔XS内，电路即自动通电工作；拔出插头，助听器即自动断电停止工作。
简易延时照明灯
本文介绍的这种延时照明灯非常简单，安装也十分方便，将它直接连接于普通开关的两端即可。使用时，打开开关电灯点亮，关灯后由于延时电路的作用使电灯仍亮几秒钟后自动熄灭。本电路安全可靠，适合初学者自制。电路原理：该延时照明灯的电路如附图所示。延时电路如虚线框内所示。图中K为拉线开关或墙壁开关，当K闭合后，该延时电路不工作，电灯处于正常的发光状态。当K被关断后，该电压一方面经R1向电容C充电，由于在C的充电期间没有电流流过R2，则三极管V一直处于截止状态；另一方面，该电压经R3、R4向可控硅SCR提供触发电压，使可控硅处于导通状态，因此在关灯后电灯亮一段时间。当电容C被充足电后，使三极管V由截止转为导通状态，将可控硅SCR关断，电灯也就熄灭了。
本电路关灯延时期间，延时时间由R1、C的取值来确定，读者也可根据各自需要自行确定。本电路中的可控硅，笔者选用的为单向可控硅，在关灯延时期间电灯的亮度约为开灯时亮度的一半，以适合人们的视觉上的需要，同时又可节能。
电路制作：图中单向可控硅SCR选用MCR100－8，耐压须为600V以上。灯泡的功率不大于100W为宜。二极管VD为1N4007，V为C1815。电阻均为1／8W碳膜电阻。制作时，用一小块电路板将图中虚线框内各元器件焊装上。最好将本电路装在拉线开关底部凹槽内，用胶水粘牢并将引线接至开关两接线端即可。
简易家用逆变电源
市售的逆变电源大多采用ＵＰＳ、ＵＰＫ等逆变模块，输入直流电源多为１２Ｖ，整体价格比较高，而且输出波形均为方波。本文介绍的逆变电源输入电源为６Ｖ，采用易购的时基电路ＮＥ５５５作为振荡源，输出波形是近似的正弦波，可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要。
工作原理
电路见图１。当把开关Ｋ１打向“逆变”位置时，ＢＧ１导通，由时基电路ＮＥ５５５及外围元件组成的无稳态多谐振荡器开始振荡，其充、放电时间常数可调节。如果选择Ｒ１＝Ｒ２，则输出脉冲的占空比为５０％，该多谐振荡器的振荡频率ｆ＝１．４４３／（Ｒ１＋Ｒ２＋２Ｗ）Ｃ２，图中的元件数值可使振荡频率调在５０Ｈｚ，振荡脉冲由役脚输出，波形为方波，该方波经Ｃ４耦合，Ｒ３、Ｃ５积分变为三角波，这个三角波又经Ｒ４、Ｃ６，第二次积分和Ｒ５、Ｃ７第三次积分，变为近似的正弦波，通过Ｃ８耦合到ＢＧ２，由ＢＧ２放大后在Ｂ１的Ｌ２线圈上输出。当Ｌ２上端电压为正时，Ｄ４截止，Ｄ３导通，使ＢＧ４、ＢＧ６截止，ＢＧ３、ＢＧ５导通，电流由电瓶正极→Ｂ２的Ｌ１→ＢＧ５→电瓶负极；当Ｌ２上端电压为负时，Ｄ３截止，Ｄ４导通，使ＢＧ３、ＢＧ５截止，ＢＧ４、ＢＧ６导通，电流由电瓶正极→Ｂ２的Ｌ２→ＢＧ６→电瓶负极。ＢＧ５、ＢＧ６交替导通、截止，经变压器Ｂ２合成正负对称的正弦波，并由Ｌ３升压送至逆变输出插座ＣＺ１、ＣＺ２，供用电器使用，同时ＬＥＤ１（红色）亮，指示逆变状态。当开关打向“充电”位置时，市电经变压器Ｂ２降压、Ｄ５、Ｄ６全波整流、Ｒ１１限流后对电瓶充电，同时ＬＥＤ２（绿色）亮，指示充电状态。
元件选择和制作
本电路中元器件均为易购的常用元器件，按图中所示数值选用即可。Ｂ１用收音机输出变压器，应选用铁心大，线径粗的那一类，把原来接喇叭的这一组线圈接在Ｌ２位置，ＢＧ３、ＢＧ４分别用两只９０１３和９０１２并联组成，如图２和图３所示。ＢＧ５、 ＢＧ６均由四只３ＤＤ１５并联组成，如图４所示。ＢＧ５、 ＢＧ６的散热器面积不应小于６００ｃｍ２，Ｂ２逆变变压器可选用成品。整机用印刷线路板可自行设计制作。电瓶选用容量大于１５０Ａｈ的电瓶。本逆变器的调试只需调Ｗ，使逆变电压频率为５０Ｈｚ即可。
简易三极管性能判测器
在维修和电子制作中，有时并不需要对三极管进行各种参数测量，只需定性判定就可以了。实质上使用万用表进行判测也是如此。为了能够快速准确地判断出三极管的好坏，派生了很多电路。这里笔者介绍一种应用于教学实习中的电路，性价比高，无调试，非常适合学生和初学者制作。
电路的核心是一个带有ＬＥＤ驱动功能的音乐芯片（用两节纽扣电池供电，连同压电陶瓷片一起封在一个直径为３２ｍｍ的圆盒里。其印板电路如图１（自定引脚顺序）。①脚外接高亮度的聚光型红色ＬＥＤ，②脚为触发端，高电平有效。③脚接电源正极，④脚接电源负极，⑤、⑥脚外接压电陶瓷片。由于该音乐片具有声、光驱动的特点，所以使得制作方便和有趣。购一个８脚ＤＩＰ集成电路插座，作为三极管测试插座，然后去掉①、役脚与发光二极管的连接，按图２所示电路进行连接。虚线框内的三极管为待测三极管，不装入电路中，ＶＴ１及外接电阻Ｒ１、Ｒ２可直接焊接在插脚上，放入插座下面的空隙中。由于无触发信号时，②脚处于低电平，①脚输出高电平，故此直接用来对ＰＮＰ型三极管进行测定。正常工作时，触发音乐片，使发光二极管ＬＥＤ随音乐声闪烁。若被测三极管良好，则ＬＥＤ闪烁发光；如果三极管ｂｅ结开路，只有音乐声而ＬＥＤ不亮；若ｂｅ结短路，由于Ｒ１的限流，ＬＥＤ随音乐声闪烁但光亮减弱；如果ｃｅ极短路，ＬＥＤ常亮不闪烁，同时有音乐声；如果ｃｅ极开路，ＬＥＤ不发光但有音乐声；若ｂｃ结短路，ＬＥＤ常亮较弱；如果ｂｃ结开路，ＬＥＤ闪亮发微光。因此，通过ＬＥＤ的发光状态来判别三极管ＶＴ２的好坏，同时音乐声随时告诉你信号源的状态。同理，在进行ＮＰＮ管子测量时，由ＶＴ１构成ＶＴ３的前级复合管。如果被测三极管完好，三极管插入插座后，发光二极管闪烁发光，其判定方法如附表所示。
按照图２连接好插座后，可用万能胶直接粘在机壳内。由于原电路用两只纽扣电池直接装在板上，若觉得费电不方便可直接引出外接３Ｖ电源。电路上触发开关用原电路中导电橡胶按键，发光二极管原是通过引线引出，现直接装入盒内。整个电路通过加工制作后全部装入一个合适的圆柱盒内，在ＤＩＰ插座上按ｅｂｃｅ顺序标记。这里由于现在大部分二极管的管脚分布为ｅｂｃ或ｂｃｅ，这样排列，在插入三极管时使用非常方便。实际测量时，按三极管极性和管脚顺序依次插入Ｎ或Ｐ座内。按下触发开关，在音乐声中根据发光二极管的状态，对照附表，即可判别三极管的好坏以及是何原因造成损坏的。事实上，附表不用死记，测上几遍自己就可掌握了。
需要说明的是任何带驱动ＬＥＤ的音乐片都可直接应用。要注意ＬＥＤ的驱动信号极性，根据极性修改图２电路即可。
简单实用的恒温控制器
该电路虽简单，确可以达到控制效果。电路见图示。
工作原理如下：ST是WTQ-288型电接点压力式温度计，当恒温箱内的温度降低到下限时，ST的指针与下限接点接触，双向可控硅通过R被强制触发导通，接通加热器RL的电源，于是恒温箱内温度上升。ST的指针转动，与下限触点脱离。这时虽然触发回路已断开，但由于电容C的移相作用，当电源电压过零时，电容电流却不为零，这样，当电源反相后，仍能为双向可控硅提供触发电流而使可控硅导通。
当恒温箱内的温度上升到上限温度值时，ST电接点温度计的指针与上限接点接触，双向可控硅失去触发电流，在电源电压过零时关断。这时恒温箱温度开始下降，当温度下降到下限值时，双向可控硅又被触发导通，接通加热器RL的电源，使恒温箱内温度上升，如此循环达到恒温的目的。
可控硅的功率可根据负载大小选取，功率加大时，应适当加大电容C的容量，以保证足够的触发电流。
石英晶体频率校准方法
大家知道用石英晶体制成的振荡器其频率稳定性很高，然而如何确定晶体的频率或判断晶体是否合格、或从众多的晶体中挑选晶体已知频率是否合乎标称值等等确是一个难题。这里介绍一种校准石英晶体频率的方法，其校频电路简单适用，无论用来挑选晶体或检查晶体的好坏、或校频等均可使用。该校频电路由集成块CD4069组成，见下图。使用时首先校准测试电路，先将频率计接于4脚，将一枚标准晶体接于A、B两点间，再调节微调C1和C2直到频率计读数为标准晶体的频率值，此时测试电路校准完毕。然后从A、B两点取下标准晶体，接上待测晶体，此时频率计显示数即为待测晶体的标准频率值。若频率计显示为零，说明晶体是坏的；若频率计显示不稳定，说明待测晶体为不合格品。此种方法已被厂家用于检测晶体之用。
电阻器的检测方法与经验
1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
4电位器的检测。检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时"喀哒"声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有"沙沙"声，说明质量不好。用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。
A用万用表的欧姆挡测"1"、"2"两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。B检测电位器的活动臂与电阻片的接触是否良好。用万用表的欧姆档测"1"、"2"(或"2"、"3")两端，将电位器的转轴按逆时针方向旋至接近"关"的位置，这时电阻值越小越好。再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。当轴柄旋至极端位置"3"时，阻值应接近电位器的标称值。如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。
5正温度系数热敏电阻(PTC)的检测。检测时，用万用表R×1挡，具体可分两步操作：A常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。B加温检测；在常温测试正常的基础上，即可进行第二步测试-加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。
6负温度系数热敏电阻(NTC)的检测。
(1)、测量标称电阻值Rt
用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：ARt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。B测量功率不得超过规定值，以免电流热效应引起测量误差。C注意正确操作。测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。
(2)、估测温度系数αt
先在室温t1下测得电阻值Rt1，再用电烙铁作热源，靠近热敏电阻Rt，测出电阻值RT2，同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。
7压敏电阻的检测。用万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。若所测电阻很小，说明压敏电阻已损坏，不能使用。
8光敏电阻的检测。A用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。
电话分机通话指示器
家庭或办公场所，常需要在一路电话线上相隔的两个地方各安装一部电话机供使用，这往往给使用者带来不方便，要打电话却不知道另一电话机是否在通话中。本文介绍的电话分机通话指示器可让要打电话的人知道另一部共线电话机是否在使用。
该电话分机通话指示器的电路原理如图1所示。电话线路输入信号经全波整流器D1向指示器电路提供正向直流电。电话机通话指示器是根据电话机在挂机、振铃、通话三种工作状态，其线路端不同的电压和电压波形而制成。各工作状态下的波形如图2所示。
1．电话挂机空闲状态：电压波形如图2的ab段。线路输入电压为恒定的48V直流电压。齐纳稳压二极管D2、D3与Rl组成稳压电路，把C1两端的电压稳定在8V，电流通过NiCd(镍镉)可充电电池后、R5和绿色发光二极管D6，D6点亮。D6两端的压降使T1导通，T2截止，红色发光二极管D5不亮。电路中R5限制NiCd可充电池的充电电流为3mA。D7是充电超压保护稳压管。
2．电话呼入振铃状态：如图2的bc段电压波形。这时电话线路的端电压是幅值50V的振铃交流电压叠在48V的直流电压上，Cl充放电为15V上下交变电压，使得D5、D6交替点亮。
3．电话摘机通话状态：如图2的cd段电压波形。此时，电话机的通话线路接通，线路电压下降至l0V左右，语音信号电压调制在直流电压上。电话线路电经电话机内部的300Ω电路等效阻抗，产生30mA的环路电流，程控交换机识别电话线路"忙"音。因线路电压降低．D2截止，没有电流流运R5，D6截止不亮，T1截止，T2由NiCd充电池供电导通，D5有电流流过并点亮。R4把D5的工作电流限制在3mA。
指示器选用300mAh、3.6V镍镉可充电电池，只有接上电池后，指示器才能工作。如果电话线路断线，D5就一直点亮，直至电池放电完毕止。为了易于察看，D5、D6的旁边分别标上"电话在通话中"和"电话空闲"的标志。
电脑有源功放制作
我做了一有源电脑功放，其效果很好，这些电路对初学者和喜欢自已动手的人来说值得一试。本电路印刷电路板是经过设计优化，具备可操作性，只要布线按照这个样式，一定可设计出满意的电路，当然多加些地线，其效果将会更好。整机电路如下图所示。
本电路印刷电路板采用单面板布线，电路用protel软件优化绘制，并经过多次实际制作调整，着重解决电路本身杂音，电路的输入和输出线分别从电路两边进出，元件的位置和大小都经过认真考虑，特别是走线设计，充分考虑了元件特点，提高了电路输入和输出质量。
上图1、图2是电路板走线面图，注意两个图面正好相反，实际制作时要注意它们的关系。
上图电路前级中J1是双声道输入端，R8和R10是输入电阻20k，R1和R2、C1和C2用于改善音调，R7、W1、C8、IC1组合成反馈式音调调节电路，C10作超音频滤波使用，有时可不安装使用，W1取5k~10k用作音调调节，电路IC1作前置放大，③脚为正相输入，②脚为负相输入，①脚为输出，采用双12V~15V电源，可在输入端增加R*改善空载噪音，可取值500~5k等。
上图电路后级采用TDA2030A作功率放大电路，用双12V~15V电源供电，可提供10W以上功率，其中W2为音量调节器，R16和R19决定放大倍数，R11是防零点飘移。也可去掉C5（短路C5）来防零点飘移，如果不接R11，则输出直流电压可能变化，直到不能放大。其阻值可考虑为20k~100k。
根据原理图从左到右各元件列表如表1，其中左右声道对称元件放在同一方格中。
下图是成品板元件面图片，所有元件除电容尽量用无极性电容外，其它元件只要电压满足要求一般都可使用。

电容降压电源原理和计算公式
这一类的电路通常用于低成本取得非隔离的小电流电源。它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。所能提供的电流大小正比于限流电容容量。采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）
I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA
如果采用全波整流可得到双倍的电流（平均值）为：
I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0
