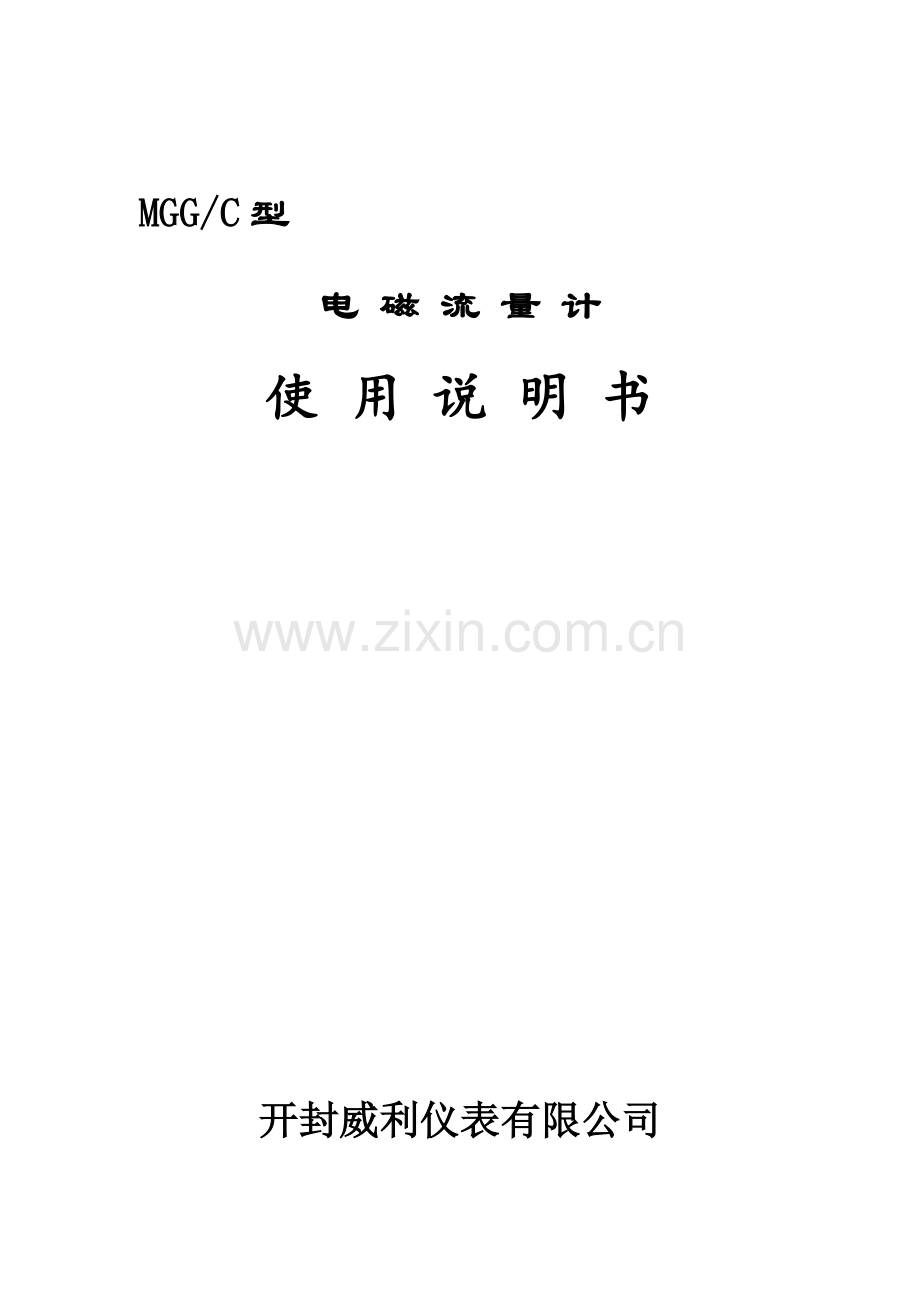

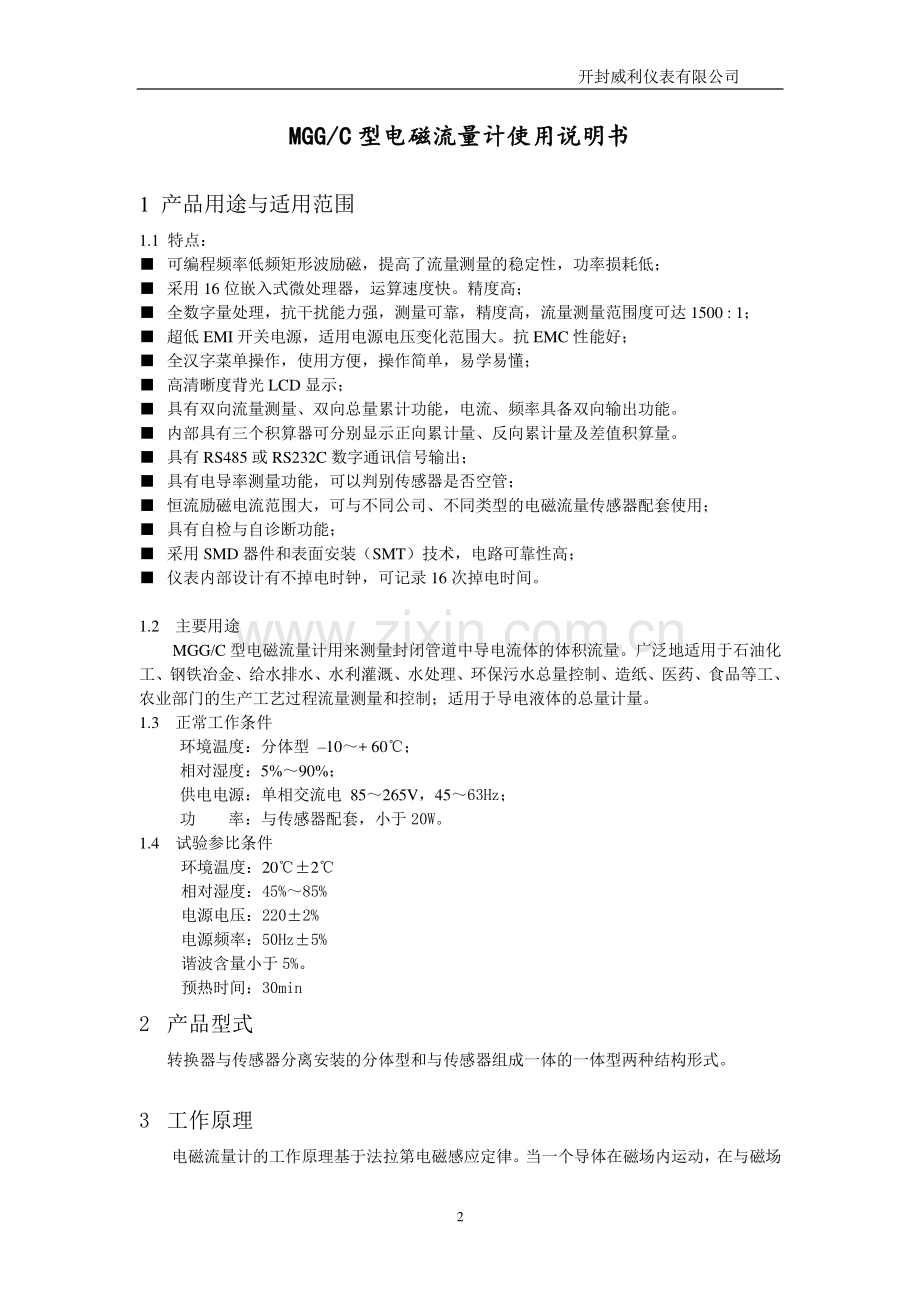

MGG/CMGG/C 型型 电电 磁磁 流流 量量 计计 使使 用用 说说 明明 书书 开封威利仪表开封威利仪表有限公司有限公司 开封威利仪表有限公司 2 MGG/CMGG/C 型电磁流量计使用说明书型电磁流量计使用说明书 1 产品用途与适用范围 1.1 特点：可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；采用 16 位嵌入式微处理器，运算速度快。精度高；全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达 1500:1；超低 EMI 开关电源，适用电源电压变化范围大。抗 EMC 性能好；全汉字菜单操作，使用方便，操作简单，易学易懂；高清晰度背光 LCD 显示；具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。具有 RS485 或 RS232C 数字通讯信号输出；具有电导率测量功能，可以判别传感器是否空管；恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；具有自检与自诊断功能；采用 SMD 器件和表面安装（SMT）技术，电路可靠性高；仪表内部设计有不掉电时钟，可记录 16 次掉电时间。1.2 主要用途 MGG/C 型电磁流量计用来测量封闭管道中导电流体的体积流量。广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。1.3 正常工作条件 环境温度：分体型 10+60；相对湿度：5%90%；供电电源：单相交流电 85265V，4563Hz；功 率：与传感器配套，小于 20W。1.4 试验参比条件 环境温度：202 相对湿度：45%85%电源电压：2202%电源频率：50Hz5%谐波含量小于 5%。预热时间：30min 2 产品型式 转换器与传感器分离安装的分体型和与传感器组成一体的一体型两种结构形式。3 工作原理 电磁流量计的工作原理基于法拉第电磁感应定律。当一个导体在磁场内运动，在与磁场 开封威利仪表有限公司 3 方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。电动势的大小与导体运动速度和磁感应强度大小成正比。在图 1-1 中，当导电流体以平均流速 V（sm/）通过装有一对测量电极的一根内径为D（m）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为 B（T）的磁场中。那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势（E）。由电磁感应定律可写做（1）式：VDBE（V）（1）通常，体积流量可以写作 VDq4（sm/）（2）由公式（1）和（2）可得到：)(4smBEDq（3）因此电动势可表示为：)(qvVDBE4（4）当 B 是个常数时，公式（3）中kBD14，公式（3）改写为：)/(smkEq 可见，流量q与电动势 E 成正比。16位CPUROMEEROMLCD显示器键 盘A/D励磁电路开关电源电流输出脉冲输出状态控制通讯接口85260V4563Hz4-20mA或0-10mA1-5000Hz频率或脉冲输出OC门状态电压输出RS485前置放大器图1-2 转换器电路结构图转换器UVDB图 1.1 电磁流量计工作原理 开封威利仪表有限公司 4 1.2 转换器电路结构 电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流，以达到 B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号，便于流量的显示、控制与调节。图 1-2 所示为转换器电路结构。4 技术性能指标 4.1 执行标准 JB/T 9248-1999 电磁流量计。4.2 基本参数与性能指标 4.2.1 配套传感器公称通经:3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；4.2.2 流量测量范围 流量测量范围上限值的流速可在 0.3m/s15m/s 范围内选定,下限值的流速可为上限值的 1%。4.2.3 参比条件下流量计精确度见表 4.1。VS：设定量程（m/s）表 4.1 通径 mm 量程 m/s 精确度 3 20 0.3 以下 0.25%FS 0.31 1.0R 115 0.5%R 25 600 0.10.3 0.2%FS 0.31 0.5%R 115 0.3%R 700 3000 0.3 以下 0.25%FS 0.31 1.0%R 115 0.5%R%FS：相对量程的；%R：相对测量值的。4.2.3 重复性误差 测量值的 0.1%。4.2.4 电流输出 a）电流输出信号：双向两路，全隔离 010mA/420mA。b）负载电阻：010mA 时，01.5k；420mA 时，0750。C）基本误差：在上述测量基本误差基础上加10A。4.2.5 频率 频率输出：正向和反向流量输出，输出频率上限可在 15000Hz 内设定。带光电隔离的晶体管集电极开路双向输出。外接电源不大于 35V，导通时集电极最大电流为 250mA。4.2.6 脉冲输出 开封威利仪表有限公司 5 脉冲输出：正向和反向流量输出，输出脉冲上限可达 5000cp/s。脉冲当量为 0.00011.0m3/cp。脉冲宽度自动设置为 20ms 或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于 35V，导通时集电极最大电流为 250mA。4.2.7 流向指示输出 本流量计可测正反方向的流体流动流量,并可以判断出流体流动的方向。规定显示正向流量时输出+10V 高电平，反向流体流动输出 0V 的低电平。4.2.8 报警输出：两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于 35V，导通时集电极最大电流为 250mA。报警状态：流体空管、励磁断线、流量超限。4.2.9 串行通讯：可选 RS232C 或 RS485 串行通讯接口、具有防雷击保护。4.2.10 阻尼时间：在 0100s（90%时）间分档可选。4.2.11 电气隔离：模拟输入与模拟输出间绝缘电压不低于 500V；模拟输入与报警电源间绝缘电压不低于 500V；模拟输入与交流电源间绝缘电压不低于 500V；模拟输出与交流电源间绝缘电压不低于 500V；模拟输出与大地之间绝缘电压不低于 500V；脉冲输出与交流电源间绝缘电压不低于 500V；脉冲输出与大地间绝缘电压不低于 500V；报警输出与交流电源间绝缘电压不低于 500V；报警输出与大地间绝缘电压不低于 500V。4.3 键盘定义与显示 4.3.1 方表键盘定义与液晶显示 流量+2578.5m3/h+0 02 23 34 45 56 67 78 89 9m m3 3流 量流 速百 分 比电 导 比报警指示正、反向积算量正、反向积算差显示报警内容确认键：与ALT复合为进入键和 确认键上 键：加1、上翻页键，与确 认键复合为右移位键下 键：减1、下翻页键，与确 认键复合为左移位键复合键!报警指示 图 4.1（a）方表键盘定义与小液晶显示 开封威利仪表有限公司 6 -0 6 6.0 815:47 m3/H r+0 0 0 0 0 0 0 0 0 0 0 0 0 0 4 4 1 1 5 5流 量时 间单 位流 速空管比百分比年、月、日、时、分、秒正、反向积算量正、反向积算差确认键：与ALT复合为进入键和 确认键上 键：加1、上翻页键，与确 认键复合为右移位键下 键：减1、下翻页键，与确 认键复合为左移位键复合键励磁报警类型 图 4.1（b）方表键盘定义与大液晶显示 4.3.2 圆表键盘定义与大液晶显示-7 76 6.5 57 70 0下下限限 1 1m m3 3/H Hr r0 00 00 00 00 00 00 01 13 3.5 5m m3 3流 量单 位流 速空管比百分比正、反向积算量正、反向积算差确认键：移位键下 键：减1，下翻页键上 键：加1，上翻页键复合键报警指示 图 4.1（c）圆表键盘定义与大液晶显示 说明：一直按住“复合键”数秒，进入输入密码“00000”状态，输入“19818”，再按住“复合键”数秒，进入选择操作菜单进行参数设置。如果想返回运行状态，开封威利仪表有限公司 7 请按住“”键数钞。4.4 方表剖面图 4.4.1 方表小液晶无通讯分体式剖面图 图 4.2（a）方表小液晶无通讯分体式剖面图 注：（1）上盖体；（2）小液晶；（3）按键电缆（平面朝液晶/16 线）；（4）下盖体；（5）通讯板安装位置；（6）显示电缆（平面朝液晶/20 线）；（7）接线端子；（8）分体挂钩。4.4.2 方表大液晶有通讯分体式剖面图 图 4.2（b）方表大液晶有通讯分体式剖面图 注：（1）上盖体；（2）键线；（3）大液晶；（4）按键电缆（平面朝液晶/16 线）；（5）下盖体；（6）通讯板；（7）显示电缆（平面朝液晶/20 线）；（8）通讯线（平面朝通讯片/16 线）；（9）通讯信号线（2 线）；（10）接线端子；（11）分体挂钩。开封威利仪表有限公司 8 4.5 接 线 4.5.1 方表端子接线与标示 L1L2PUL+PDIREXT-INSWICOUTICCOMSIG1SGNDSIG2DS1SGNDDS2PCOMEXT+ALM-ALCOMINSWALM+RS485PETRX+TRX-PEPOWERPUL-图 4.3 方表接线端子图 方表各接线端子标示含义如下：两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+励磁电流+EXT-励磁电流-INSW 开关输入接点 ICOUT 模拟电流输出ICCOM 模拟电流输出地模拟电流输出PUL+流量频率(脉冲)输出流量方向指示PCOM 频率(脉冲)输出地频率或脉冲输出ALM-下限报警输出ALM+上限报警输出ALCOM 报警输出地PUL-PDIRINSW 开关输入接点 4.5.2 方表信号线的处理与标示 开封威利仪表有限公司 9 2冷压端头金属网屏蔽层红色32股芯线绿色32股芯线2冷压端头金属网屏蔽层红色32股芯线绿色32股芯线10热缩管10热缩管流量信号电缆RVVP232/0.2 图 4.4 方表信号线的处理与标示 4.5.3 圆表端子接线与标示 ALAHP+COMI+COML1L2+T-T+FUSE+图 4.5（a）圆表接线端子图 AL AHP+COM 1+COML1 L2+T-T+FUSE 图 4.5（b）圆表接线端子图 开封威利仪表有限公司 10 圆表各接线端子标示含义如下：I+：流量电流输出 COM：电流输出地 P+：双向流量频率（脉冲）输出 COM：频率（脉冲）输出地 AL：下限报警输出 AH：上限报警输出 COM：报警输出地 FUSE：输入电源保险丝 T1：通讯输入 T2：通讯输入 L1：220V（24V）电源输入 L2：220V（24V）电源输入 4.5.4 圆表信号线的处理与标示 白色双股线红色12芯线蓝色13芯线红色10芯线黑色12芯线屏蔽线黑色双股屏蔽线 图 4.6 圆表信号线的处理与标示 圆表信号线标示如下：白色双股线：红色 12 芯线 黑色 12 芯线 黑色双股蔽线：红色 10 芯线接“信号 1”蓝色 13 芯线接“信号 2”屏蔽线接“信号地”4.6 流量信号线 分体型转换器与传感器配套使用时，对被测流体电导率大于 50S/cm 的情况，流量信号传输电缆可以使用型号为 RVVP232/0.2 的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大于 100m。信号线与传感器配套出厂。信号线的处理方表可按图 4.4 进行，圆表可按图 4.6 进行。本转换器提供有等电位激励屏蔽信号输出电压，以降低电缆传输的分布电容对流量信号测量的影响。当被测电导率小于cmS/50或长距离传输时，可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。例如 STT3200 专用电缆或 BTS 型三重屏蔽信号电缆.。4.7 励磁电流线 励磁电流线可采用二芯绝缘橡皮软电缆线，建议型号为 YHZ-21mm2。励磁电流线的接励磁电流 开封威利仪表有限公司 11 长度与信号电缆长度一致。当使用 STT3200 专用电缆时，励磁电缆与信号电缆合并为一根。4.8 输出与电源线 所有输出与电源线由用户根据实际情况自备。但请注意满足负载电流的要求。注意：当接线端子旁边的 DIP 开关拨向 ON 的位置时，由转换器内部向隔离的 OC 门频率输出（PUL+、PUL-）、报警输出（ALM+、ALM-）及状态控制（INSW）提供+28V 电源和 10k上拉电阻。因此，在使用频率输出与传感器配套试验时，可将 DIP 开关拨至 ON，从 PUL+和 PCOM 接线引出频率信号。脉冲电流输出、报警电流输出外接供电电源和负载见图 4.7。使用感性负载时应如图加续流二极管。INSWICOUTICCOM正向电流表反向电流表 图 4.7（a）电流输出接线图 PUL+PUL-PCOM直流电源-+正向流量积算反向流量积算ONPDIR 图 4.7（b）电磁计数器接线 开封威利仪表有限公司 12 PUL+PUL-PCOM正向流量积算反向流量积算ONPDIR 图 4.7（c）电子计数器接线 ALM+ALM-ALCOM直流电源-ON+下限报警上限报警 图 4.7（d）报警输出接线 开封威利仪表有限公司 13 PUL+PDIRALMPCOMALCOM表内表外 图 4.7（e）表内 OC 门连接方式 4.9 接地 转换器壳体接线端子 PE 应采用不小于 1.6mm2接地铜线接大地。接地电阻不大于 10。5 仪表参数设置 仪表有两个运行状态：自动测量状态 参数设置状态 仪表上电时，自动进入测量状态。在自动测量状态下，仪表自动完成各测量功能并显示相应的测量数据。在参数设置状态下，用户使用四个面板键，完成仪表参数设置。5.1 键功能 5.1.1 自动测量状态下键功能 下键：循环选择屏幕下行显示内容；上键：循环选择屏幕上行显示内容；复合键+确认键：进入参数设置状态；确认键：返回自动测量状态。测量状态下，显示器对比度的调节：小液晶是通过“复合键+上键”或“复合键+下键”按下数秒钟；大液晶是通过调节大液晶背面的电位器来实现。5.1.2 参数设置状态下键功能 下 键：光标处数字减 1；上 键：光标处数字加 1；复合键+下键：光标左移；复合键+上键：光标右移；确认键：进入/退出子菜单；确认键：在任意状态，连续按下两秒钟，返回自动测量状态。注：（1）使用“复合键”时，应先按下复合键再同时按住“上键”或“下键”。开封威利仪表有限公司 14 （2）在参数设置状态下，3 分钟内没有按键操作，仪表自动返回测量状态。（3）流量零点修正的流向选择，可将光标移至最左面的“+”或“-”下，用“上键”或“下键”切换使之与实际流向相反。（4）流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之符合需要。5.2 参数设置功能键操作 要进行仪表参数设定或修改，必须使仪表从测量状态进入参数设置状态。在测量状态下，按“复合键+确认键”出现状态转换密码（0000），根据保密级别，按本厂提供的密码对应修改。再按“复合键+确认键”后，则进入需要的参数设置状态。仪表设计有 6 级密码，其中 4 级用户可以自行设置密码值，最高 2 级为固定密码值，6级密码分别用于不同保密级别的操作者。5.2.1 参数设置菜单 MGG/C 共有 50 个参数，使用仪表时，用户应根据具体情况设置各参数。MGG/C 参数一览表如下：参数设置菜单一览表 参数编号 参数文字 设置方式 密码级别 参数范围 1 语 言 选择 2 中文、英文 2 仪表通讯地址 置数 2 099 3 仪表通讯速度 选择 2 60014400 4 测量管道口径 选择 2 33000 5 仪表量程设置 置数 2 099999 6 测量阻尼时间 选择 2 0100 7 流量方向择项 选择 2 正、反 8 流量零点修正 置数 2 0.000 9 小信号切除点 置数 2 099%10 允许切除显示 选择 2 允许/禁止 11 流量积算单位 选择 2 0.00001L 1 m3 12 电流输出类型 选择 2 010mA/420mA 13 脉冲输出方式 选择 2 频率/脉冲 14 脉冲单位当量 选择 2 0.00001L 1 m3 15 频率输出范围 选择 2 1 5000 HZ 16 空管报警允许 选择 2 允许/禁止 17 空管报警阈值 置数 2 999.9%18 空管量程修正 置数 2 0.0000 3.9999 19 上限报警允许 选择 2 允许/禁止 20 上限报警数值 置数 2 000.0 199.9%21 下限报警允许 选择 2 允许/禁止 22 下限报警数值 置数 2 000.0 199.9%23 积算总量清零 密码 3 000000 399999 24 清积算量密码 置数 4 000000 399999 开封威利仪表有限公司 15 25 传感器编码 1 用户设置 5 出厂年、月 26 传感器编码 2 用户设置 5 产品编号 27 传感器系数值 置数 5 0.0000 3.9999 28 励磁方式选择 选择 5 方式 1、2、3 29 流量标定系数 置数 5 0.0000 3.9999 30 仪表计算系数 置数 5 0.0000 3.9999 31 电流零点修正 置数 5 0.0000 1.9999 32 电流满度修正 置数 5 0.0000 3.9999 33 出厂标定系数 置数 5 0.00003.9999 34 转换器编码 1 厂家设置 5 出厂年、月 35 转换器编码 2 厂家设置 5 产品编号 36 正向总量低位 可以修改 5 0000099999 37 正向总量高位 可以修改 5 0000049999 38 反向总量低位 可以修改 5 0000099999 39 反向总量高位 可以修改 5 0000049999 40 时间 年 用户修改 5 0099 41 时间 月 用户修改 5 0099 42 时间 日 用户修改 5 0099 43 时间 时 用户修改 5 0099 44 时间 分 用户修改 5 0099 45 时间 秒 用户修改 5 0099 46 保密码 1 用户可改 5 00009999 47 保密码 2 用户可改 5 00009999 48 保密码 3 用户可改 5 00009999 49 保密码 4 用户可改 5 00009999 50 仪表参数重置 厂家设置 6 初始化密码 注：参数编号注：参数编号 4045 项为掉电时间记录功项为掉电时间记录功能，无掉电功能转换器无此参数项。能，无掉电功能转换器无此参数项。5.2.2 仪表参数说明 仪表参数确定仪表的运行状态、计算方法、输出方式及状态。正确地选用和设置仪表参数，可使仪表运行在最佳状态，并得到较高的测量显示精度和测量输出精度。仪表参数设置功能设有 6 级密码。其中，15 级为用户密码，第 6 级为制造厂密码。用户可使用第 5 级密码来重新设置第 14 级密码。无论使用哪级密码，用户均可以察看仪表参数。但用户若想改变仪表参数，则要使用不同级别的密码。第 1 级密码（出厂值 0521）：用户能察看所有的参数；第 2 级密码（出厂值 3210）：用户能改变 120 仪表参数；第 3 级密码（出厂值 6108）：用户能改变 122 仪表参数；第 4 级密码（出厂值 7206）：用户能改变 124 仪表参数；第 5 级密码（固定值）：用户能改变所有的参数。建议由用户较高级别的人员掌握，第 5 级密码；第 4 级密码，主要用于设置总量清“0”开封威利仪表有限公司 16 密码；第 13 级密码，由用户决定何级别的人员掌握。5.2.2.1 测量管道口径 MGG/C 型电磁流量计转换器可按查表形式选择配套的工程通径为 33000mm 范围的传感器。5.2.2.2 仪表量程设置 仪表量程是指流量测量的上限流量值（满量程）。上限流量值是针对输出信号和百分比显示而言的。它与电流输出上限值和频率（脉冲）输出上限值及 100%显示值相对应。与之相关联的还有用百分比流量表示的小信号切除和超限报警。本转换器的流量显示与流速显示在表 4.1 规定的范围内不受流量量程的限制。在仪表量程设置参数中选择流量显示单位，仪表流量显示单位有：L/s、L/min、L/h、m3/s、m3/min、m3/h，用户可根据工艺要求和使用习惯选定一个合适的流量显示单位。注意：仪表用 5 位有效数字显示流量值，末位数值的后面显示有流量的单位。微处理机能够在选择的流量单位不合适时，向操作者显示提示出设置错误造成的“上溢”或“下溢”。例 200 mm 口径，选 l/h 为流量显示单位，当 1m/s 流速时，流量为 113097 L/h，超出 5 位数，造成“上溢”，此时流量单位应选择 m3/s、m3/min 和 m3/h。而 3 mm 口径，选择 m3/s，流量为 0.00000707m3/s，在 5 位显示数字下，根本无法显示出有效数字，造成“下溢”，此时。此时流量单位应选择 L/s、L/min 或 L/h。5.2.2.3 测量阻尼时间 长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性，适于具有流量调节的情况使用；短的测量阻尼时间可以加快测量反映速度，适于总量累计的脉动流量测量。测量阻尼时间的设置采用选择方式，用户选一个阻尼时间值即可。5.2.2.4 流量方向择向 如果用户认为调试时的流体方向为正，而仪表显示为负，则将流量方向设定反向，反之亦然。5.2.2.5 流量零点修正 在电磁流量传感器的测量管内充满导电流体，并且流体处于静止不流动，转换器已经对流量计的零点作了智能化处理。若所配传感器的零点超出转换器的智能处理范围，则需用户进行流量零点修正。流量零点是用流速表示的，单位为。转换器流量零点修正显示如下：显示中：上行 FS 代表仪表零点测量值，下行显示是流量零点修正值。当 FS 显示不为“0”时，应调修正值使 FS=0。注意：若改变下行修正值，FS 值增加，需要改变下行数值的正、负号，使 FS 能够修正为零。再次提醒：流量零点修正必须在电磁流量传感器的测量管内充满导电流体，并且流体处于静止不流动条件下进行。流量零点的修正值是传感器的校验常数值，应记入传感器的记录单与标牌。记入时传感器零点值是以为单位的流速值，其符号与修正值的符号相反。5.2.2.6 小信号切除点 小信号切除点设置是用量程的百分比流量表示的。小信号切除时，用户可以选择同时切除流量、流速及百分比的显示与信号输出；也可选择仅切除电流输出信号和频率（脉冲）输出信号，保持流量、流速及百分比的显示。FS=开封威利仪表有限公司 17 5.2.2.7 流量积算单位 转换器显示器为位计数器，最大允许计数值为 4294967295。使用积算单位为 L 和m3，并有 0.001L、0.01L、0.1L、1L 和 0.001m3、0.001m3、0.01m3、0.1m3、1m3的倍率，可方便读出一段时间的累计流量。本转换器能够自动判断应使用的流量积算单位和倍率是否溢出。5.2.2.8 电流输出类型 用户可在电流输出类型中选择 010mA 或 420 mA 电流输出。5.2.2.9 脉冲输出方式 脉冲输出方式有频率输出和脉冲输出两种供选择。频率输出为连续方波；脉冲输出为矩形波脉冲串。频率输出多用于数字的瞬时流量测量和短时间总量累积；脉冲输出通过脉冲单位当量选择，可读出累计流量的容积值，多用于长时间直接容积单位的总量累积。频率输出和脉冲输出一般为 OC 门形式。因此，应外接直流电源和负载。具体见第 4.8节的图 4.7。5.2.2.10 脉冲单位当量 脉冲单位当量指一个脉冲所代表的流量值，仪表脉冲当量选择范围为：脉冲当量 流量值 1 0.001L/cp 2 0.01L/cp 3 0.1L/cp 4 1.0L/cp 5 0.001m3/cp 6 0.01m3/cp 7 0.1m3/cp 8 1.0m3/cp 在同样的流量下，脉冲当量小，则输出脉冲的频率高，累计流量误差小。仪表最高能输出 5000cp/s 的脉冲频率。用于机械式电磁计数器最高频率可达 25 次/秒。脉冲输出的最大脉冲宽度为 20ms，高频时自动转换为方波。5.2.2.11 频率输出范围 仪表频率输出范围对应于流量测量上限，即百分比流量的 100%。频率输出上限值可在15999Hz 范围内任意设置。5.2.2.12 空管报警允许 仪表具有空管检测功能，若用户选择允许空管报警，则当仪表检测出空管状态时，即将仪表模拟输出、数字输出置为信号零，同时将仪表流量显示为零。5.2.2.13 空管报警阀值 本产品的空管报警是用实测传感器中的电导率来做判断的。不同的流体具有不同的电导值（电阻值），空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值（液体的相对导电率）是否超出阈值。超出阈值就意味着被测流体电导率远低于实验液体的电导率，相当于空管。空管报警阈值的默认值尾 999.9%。空管量程修正是为测量相对电导率而用的。在传感器充满试验液体情况下，修正系数使电导比为一个确定值，例如试验液体是水，其电导率约为 100S/cm，可修正为 100%。当 开封威利仪表有限公司 18 被测液体电导率为 5S/cm，相对的电导比则大约显示 2000%。如果试验液体水的电导比修正为 10%。那么，被测液体电导率为 5S/cm 时相对电导比则大约显示 200%。报警阈值设置是选择空管报警灵敏度范围的。最大阈值可设为 999.9%。如上例，被测液体显示 2000%时发出报警，显示 200%时不报警。因此欲使电导率 5S/cm 在显示电导比200%时报警，需要设阈值在 200%以下。空管报警量程的默认值为 100%。5.2.2.14 上限报警允许 用户选择允许或禁止。5.2.2.15 上限报警数值 上限报警值以量程百分比计算，该参数采用数值设置方式，用户在 0%199.9%之间设置一个数值。仪表运行时，当流量百分比大于该值时，仪表将输出报警信号。5.2.2.16 下限报警允许 用户选择允许或禁止 5.2.2.17 下限报警数值 下限报警值以量程百分比计算，该参数采用数值设置方式，用户在 0%199.9%之间设置一个数值。仪表运行时，当流量百分比小于该值时，仪表将输出报警信号。5.2.2.18 积算总量清零 在该参数设置中，用户置入“积算总量清零”密码，仪表确认密码无误后，显示“允许进入”，即可完成积算量清零。同时将三个积算器清为零值，重新开始累积。“积算总量清零”密码可以在打开 4 级密码后，在“清积算量密码”菜单下置入您欲设置的“积算总量清零”密码，修改原来的“积算总量清零”密码。注意：请记下您的“积算总量清零”密码。5.2.2.19 传感器系数值 仪表配套的传感器出厂校验单或产品标牌上标有“传感器系数”。用户应将“传感器系数”置入仪表的传感器系数值参数中。5.2.2.20 励磁方式选择 转换器能向传感器提供三种励磁方式。用户可根据被测流体实际情况选择一种。通常可以使用方式 1 励磁，方式 2.3 适合于大口径清洁水测量。注意，在哪种励磁方式下工作，就必须在哪种励磁方式下标定。5.2.2.21 流量标定系数 该系数即转换器的标定系数。用户应使用统一的标准校验器对转换器标定。设定此系数，使所有的转换器保持一致性，以保证与传感器配套的互换性。5.2.2.22 仪表计算系数 该系数为人为设定的系数。转换器内部计算时，总流量是测量流量乘以该系数值。例如，应用于具有仿真传感器的明渠测量潜水电磁流量计。5.2.2.23 电流满度修正 转换器出厂的电流输出满度调节，使电流输出准确为 10mA 或 20mA。5.2.2.24 出厂标定系数 转换器制造厂用该系数使仪表励磁电流和信号放大器规格标准化。5.2.2.25 传感器编码 传感器编码记载配套的传感器出厂时间和编号，以确保设置的传感器系数准确无误。5.2.2.26 转换器编码 转换器编码记载转换器出厂时间和编号。5.2.2.27 时间 年、月、日、时、分、秒（带时钟功能）开封威利仪表有限公司 19 用户使用 5 级密码进入，可改时间 年、月、日、时、分、秒；5.2.2.28 用户密码 14 用户使用 5 级密码进入，可修改此密码；6 掉电时间记录（带掉电功能）掉电时间记录（带掉电功能）仪表内部设计有不掉电时钟，能存储 16 次掉电记录。掉电记录时间格式为：掉电记录xxxx 月 xx 日 xx 时 xx 分 停至 xx 月 xx 日 xx 时 xx 分；当 16 次掉电记录记满后，不再记录新的掉电时间。6.1 显示掉电记录 按确认键，进入掉电记录显示方式，用增加键显示下个记录，用减少键显示前个记录，再按确认键返回流量显示方式。6.2 清除掉电记录 先按住复合键，再按确认键，进入密码输入方式，置数：密码 4+11，再先按住复合键，再按确认键，将清除掉电记录。7 7 1/21/2 工频使用说明工频使用说明 1/2 工频电磁和 1/8 工频电磁的区别仅在于前者的励磁频率高，从而要求传感器励磁系统的电流上升时间（渡越时间）尽可能小，以便使励磁电流在测量段达到稳定值。励磁电流渡越时间 =L/R 其中：L 励磁线圈电感；R 励磁线圈电阻。因此，减小 L 或增大 R 都会使减小。根据上面分析，改变传感器的励磁线圈接线法，如下图：R1RL1R2RL2EXTEXTL1L2 R1、R2外加电阻；RL1、RL2励磁线圈电阻。a)将励磁线圈并联连接；b)加串联电阻 R1、R2；c)使 R1+R2 120；使 R2+RL2 120；开封威利仪表有限公司 20 d)整个回路等效电阻小于 60；另：在 1/2 工频电磁转换器设计中，增加了传感器渡越时间测试功能。用户进入参数设置菜单，调到“仪表参数重置”项中，仪表将测试传感器渡起时间，用户每改变一次设置的数，仪表将自动测试一次渡越时间（大约 1 分钟测完一次）。励磁状态渡越时间（ms）设 置 数 若：渡越时间小于 10ms，则励磁系统正常工作；若：渡越时间大于 10ms，则励磁电流不能稳定。8 自诊断信息与故障处理自诊断信息与故障处理 电磁流量转换器的印刷电路板采用表面焊接技术，对用户而言，是不可维修的。因此，用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外，一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提示出“！”惊叹号。在测量状态下，通过下键翻页，显示出故障内容如下：流流 量量 正正 常常 励励 磁磁 报报 警警 空空 管管 报报 警警 故障处理：1)仪表无显示 a）检查电源是否接通；b）检查电源保险丝是否完好；c）检查供电电压是否符合要求；d）检查显示器对比度调节是否能够调节，并且调节是否合适；e）如果上述前 3 项 a）、b）、c）都正常，第 d）项显示器对比度调节不能够调节请将转换器交生产厂维修。2)励磁报警 a）励磁接线 EX1 和 EX2 是否开路；b）传感器励磁线圈总电阻是否小于 150；c）如果 a、b 两项都正常，则转换器有故障。3)空管报警 a）测量流体是否充满传感器测量管；b）用导线将转换器信号输入端子 SIG1、SIG2 和 SIGGND 三点短路，此时如果“空管报警“提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；开封威利仪表有限公司 21 c）检查信号连线是否正确；d）检查传感器电极是否正常：使流量为零，观察显示电导比应小于 100%；在有流量的情况下，分别测量端子 SIG1 和 SIG2 对 SIGGND 的电阻应小于 50k（对介质为水测量值。最好用指针万用表测量，并可看到测量过程有充放电现象）。e）用万用表测量DS1和DS2之间的直流电压应小于1V，否则说明传感器电极被污染，应给予清洗。4)上限报警 上限报警提示出输出电流和输出频率（或脉冲）都超限。将流量量程改大可以撤消上限报警。5)下限报警 下限报警提示出输出电流和输出频率（或脉冲）都超限。将流量量程改小可以撤消下限报警。6)系统设置错误已在流量量程设置、流量积算单位设置和脉冲当量设置中作出智能判断并提示，方便修改设置。7)测量的流量不准确 a)量流体是否充满传感器测量管；b)信号线连接是否正常；c)检查传感器系数、传感器零点是否按传感器标牌或出厂校验单设置正常；8)供应成套性 按订货合同供应分体型或一体型结构的 L-mag 电磁流量转换器。随机文件包括：安装使用说明书、产品合格证、装箱单各一份。9)运输和贮存 为防止仪表在运转时受到损坏，在到达安装现场以前，请保持制造厂发运时的包装状态。贮存时，贮存地点应具备下列条件的室内：a)防雨、防潮；b)机械振动小，并避免冲击；c)温度范围-20+60；d)湿度不大于 80%；开封威利仪表有限公司 22 附录一 拨拨 码码 开开 关关 说说 明明 O OF FF F123123O ON NO OF FF F 开关 1：ON 为流量标定时脉冲输出 OC 门，接上拉电阻；OFF 为不接。开关 2、3：ON、ON 为接 RS485 通讯终端电阻；OFF、OFF 为不接。注：终注：终端电阻为长距离通讯使用，短距离不接。端电阻为长距离通讯使用，短距离不接。
