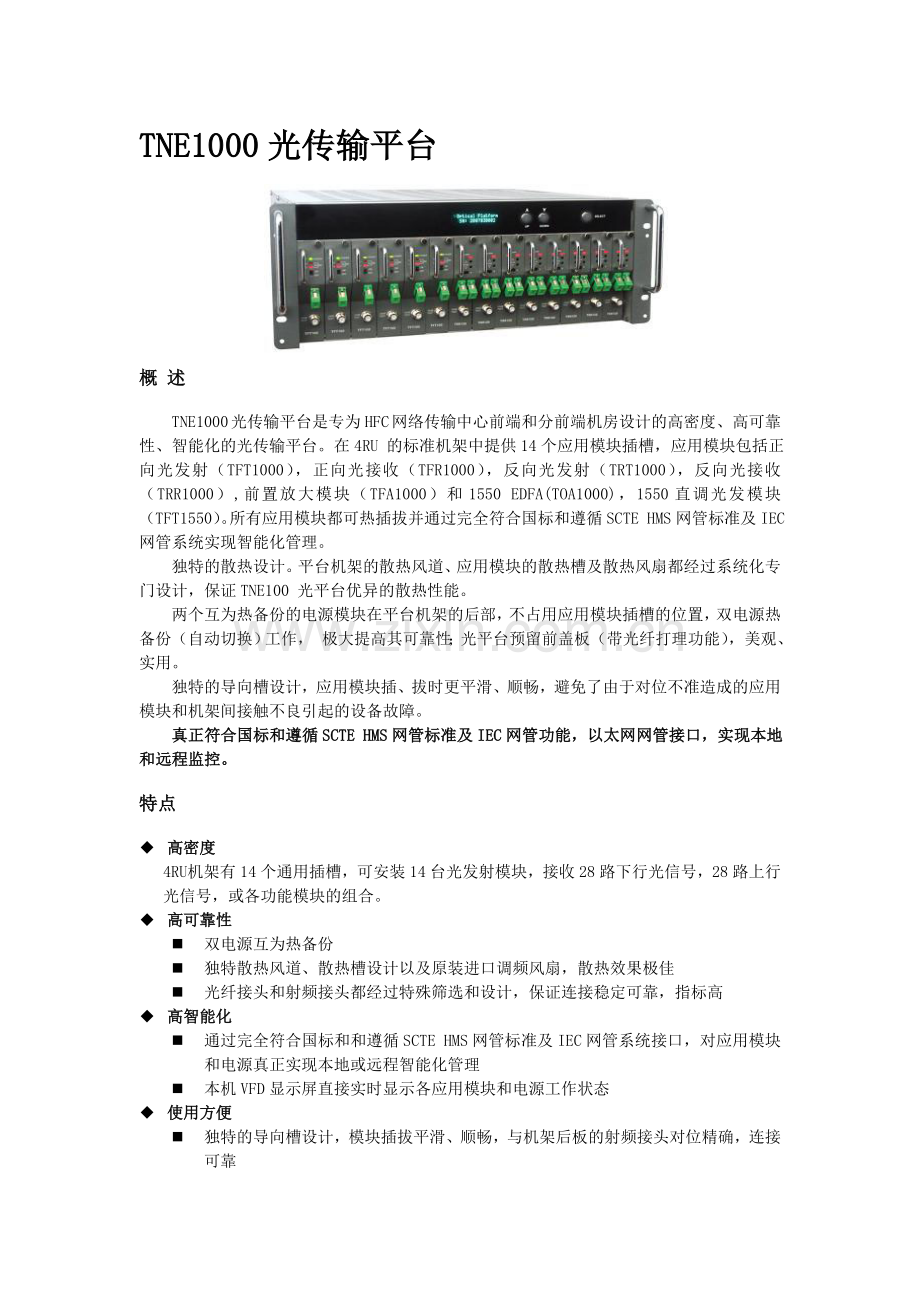

TNE1000光传输平台

概 述
TNE1000 光传输平台是专为HFC 网络传输中心前端和分前端机房设计的高密度、高可靠性、智能化的光传输平台。在4RU 的标准机架中提供14个应用模块插槽，应用模块包括正向光发射（TFT1000），正向光接收（TFR1000），反向光发射（TRT1000），反向光接收（TRR1000）,前置放大模块（TFA1000）和1550 EDFA(TOA1000)，1550直调光发模块（TFT1550）。所有应用模块都可热插拔并通过完全符合国标和遵循SCTE HMS网管标准及IEC网管系统实现智能化管理。
独特的散热设计。平台机架的散热风道、应用模块的散热槽及散热风扇都经过系统化专门设计，保证TNE100 光平台优异的散热性能。
两个互为热备份的电源模块在平台机架的后部，不占用应用模块插槽的位置，双电源热备份（自动切换）工作， 极大提高其可靠性；光平台预留前盖板（带光纤打理功能），美观、实用。
独特的导向槽设计，应用模块插、拔时更平滑、顺畅，避免了由于对位不准造成的应用模块和机架间接触不良引起的设备故障。
真正符合国标和遵循SCTE HMS网管标准及IEC网管功能，以太网网管接口，实现本地和远程监控。
特点
◆ 高密度
4RU 机架有14个通用插槽，可安装14台光发射模块，接收28路下行光信号，28路上行光信号，或各功能模块的组合。
◆ 高可靠性
n 双电源互为热备份
n 独特散热风道、散热槽设计以及原装进口调频风扇，散热效果极佳
n 光纤接头和射频接头都经过特殊筛选和设计，保证连接稳定可靠，指标高
◆ 高智能化
n 通过完全符合国标和和遵循SCTE HMS网管标准及IEC网管系统接口，对应用模块和电源真正实现本地或远程智能化管理
n 本机VFD显示屏直接实时显示各应用模块和电源工作状态
◆ 使用方便
n 独特的导向槽设计，模块插拔平滑、顺畅，与机架后板的射频接头对位精确，连接可靠
n 所有应用模块和电源模块都可热插拔
n 光纤接口在前面板，射频接口在后面板，并都有相应的检测口。
n 应用模块的前面板上都有工作状态指示灯，直观显示模块是否工作正常
n 具有光纤打理功能的前盖板可选，既增强设备的美观度，又方便光纤管理

配置
序号
型 号
名 称
1
TPS1000
开关电源
2
TFT1000
1310nm正向光发射模块
3
TFR1000
正向光接收模块（单路接收）
4
TFR1200
正向光接收模块（两路接收）
5
TRR1000
反向光接收模块（两路接收）
6
TFA1000
前置放大模块
7
TRT1000
反向光发射模块
8
TOA1000
1550nm光放大模块
9
TOT1500
1550nm直调光发射模块

原理框图

技术指标
序号
项目
单位
技术参数
注释
1
尺寸(高×宽×深)
mm
177×437×550

2
组件插槽数
个
14

3
电源模块插槽数
个
2（互为热备份）

4
状态监测接口

两个RS485接口和一个RJ45

5
工作温度
℃
－25～＋55

6
相对湿度

20%-55%不凝结

7
正常电源要求
Vac
180-264 50/60Hz

8
供电电压输出
V
+24
+5V
-5V

9
重量
Kg
20

TFT1000正向激光发射模块
概述
TFT1000光发射模块具有体积小,结构紧凑的特点,与TNE1000光传输平台配合构成性能优异的室内传输设备。
TFT1000光发射机采用带光隔离器的高线性、低噪声分布反馈式进口激光器（DFB）作为光源，采用公司最新开发的全频段预失真电路，显著改善了激光器的非线性指标。TFT1000光发射模块内置微处理器监测DFB激光器的所有工作状态参数，并通过总线传输给TNE1000系统控制器。系统控制器的智能化功能给TFT1000 模块提供了良好的内部工作环境，平台的VFD显示屏可监测显示其工作状态。在该环境下，TFT1000 模块的优异性能得以发挥，并具有非常高的可靠性和稳定性。
特点
l 进口原装高线性DFB激光器，优异的链路性能
l 优异的AGC（自动增益控制），APC（自动功率控制），ATC（自动温度控制）功能，适应宽范围的RF 输入，保证激光器输出功率的稳定和常寿命工作
l 全频段预失真电路，链路指标更优异
l 完善的保护电路（开机延时保护，工作状态指示和告警，RF过激励关断并报警等）
l 实时向系统平台传输激光器各种工作状态参数，并显示
l 优异的整机设计，保证了设备长期安全性、可靠性
l 开放式的网管接口满足网管国标，遵循SCTE HMS网管标准

原理框图

技术规范

序号
项目
单位
技术指标
注释
1
频率范围
MHz
47～862/1000

2
射频输入范围
dBµV
80±5
可指定
3
射频测试点
dB
-20±1

4
射频输入阻抗
Ω
75

5
射频输入反射损耗
dB
≥16 (47～862MHz)

6
平坦度
dB
± 0.75

7
AGC
dB
±3

8
输出光功率
dBm
+6 ～ + 13

9
光波长
nm
1310 ± 20

10
激光器类型

DFB

11
光连接器类型

FC/APC 或SC/APC

12
CTB
dBc
≥66
注释
13
CSO
dBc
≥61
注释
14
CNR
dB
参见载噪比指标表2

15
工作环境温度
℃
-20～+65

16
储存环境温度
℃
-40～+80

17
相对湿度

5%—95%（不结露）

TFT1000系列正向激光发送模块的链路性能
型号
－04
－06
－08
－10
－13
－16
－20
输出光功率（mW）
4
6
8
10
13
16
20
光纤长度（km）
6
10
10
10
10
10
10
链路损耗（dB）
载噪比（dB）
4
53.3

5
52.7

6
52
53.5

7
51
52.8
53.5

8
50.1
52
52.8
53.5

9
49
51
52
52.8
53.5

10

50
51
52
52.8
53.5

11

48.8
50
51
52
52.8
53.5
12

48.8
50
51
52
52.8
13

48.8
50
51
52
14

48.8
50
51
15

48.8
50
16

48.8
注释：

1. 用粗体字表示的载噪比指标是有保证的,其余参数则是典型值。
2. 光发射机的调制度为3.6%，550MHz带宽内59个PAL-D模拟电视频道，550~860MHz内安排33路QAM64的数字载波，并且电平低于模拟载波6dB。
3. 测试环境温度为25℃。
4.光链路指标不包含光接收机的射频放大部分指标。
TFR1000正向光接收模块
概述
TFR1000正向光收模块采用高性能光检波器，实现用户正向光信号的接收，具有性能优良、配置灵活的特点。其内置微处理器监测光接收机关键工作状态参数，并通过总线传输给光传输平台系统控制器。光传输平台正向光收模块具有单路（TFR1000）或两路（TFR1200）光信号输入两种型号。两路接收模块可根据输入光功率自动切换选择射频信号输出，可组成自动备份光接收系统，提高通讯网络的可靠性。该接收模块采用散热器式的外形结构，强度高，散热效果好。
特点
l 采用进口高性能光检波器，1200～1600nm工作窗口
l 实时向系统平台传输光接收机工作状态参数，并显示
l 自动备份切换功能，根据接收光功率进行切换，门限可设定
l 选配光AGC功能，在＋1～－6dBm接收，RF输出电平变化不超过±0.5dB
l 优良的整机热设计，保证了设备的长期可靠性
l 具有满足网管国标功能
原理框图

图一 TFR1000正向光接收模块

图2 TFR1200正向光接收模块
技术指标
序号
项目
单位
技术指标
注释
1
光学特性

光接收波长范围
nm
1100-1600

光反射损耗
dB
>45

输入光功率范围
dBm
－6～+2

光连接器类型

FC/APC，SC/APC

2
电气特征

频率范围
MHz
47～862/1000

频响平坦度
dB
±0.5

反射损耗
dB
≥16

输出阻抗
Ω
75

射频输出电平
dBμV
≥96
1
3
射频测试端口
dB
-20±1

4
链路特性

载波组合三阶差拍比CTB
dB
＞67
2,3

载波组合二阶差拍比CSO
dB
＞62

载噪比C/N
dB
≥51
6
工作温度范围
℃
0~50

9
外形尺寸
mm
30×130×370

注释 1：与标准光发射机相连，在发射机的预计链路损耗值下测试
2：光发射机的调制度为3.6%，550MHz带宽内安排59个PAL-D模拟电视频道，
550~750MHz内安排33路QAM64的数字载波，并且电平低于模拟载波6dB。
3：测试方法按照《GY/143-2000》标准

TRR1000B反向光接收模块
§ 概述
TRR1000B反向光接收模块是双向光传输系统组网的首选产品。与TNE1000光传输平台配合构成性能优异的室内传输设备。
TRR1000B反向光接收模块包含两个光探测器，用来接收两路光信号并分别转换成射频电信号，然后分别进行射频预放大，具有性能优良、配置灵活的特点。其内置微处理器监测光接收机关键工作状态参数，并通过总线传输给TNE1000平台系统控制器。
可选配安装动态噪声隔离开关(DNIS),可从根本上改善传统HFC网络回传通道的噪声，有效解决双向HFC网络汇聚噪声问题，显著改善交付业务前端设备RF回传端口处的噪声特性。
§ 特点
l 采用高性能光检波器，1200～1600nm工作窗口
l 两路独立的反向回传光接收通道，两路射频输出，信号电平在光AGC状态下独立调整
l 光AGC功能，在0～－10dBm接收，RF输出电平变化不超过±0.5dB
l 可选配动态噪声隔离开关（DNIS），关断度大于50dB以上
l 模块化的插件结构
l 优良的整机热设计，保证了设备的长期可靠性
l 具有满足网管国标功能
§ 原理框图

TRR1000B反向光接收模块

技术指标
序号
项目
单位
技术参数
注释
1
输入光波长范围
nm
1200～1600

2
输入光功率
dBm
+1～－16

3
光连接器类型

SC/APC或FC/APC

4
频响平坦度
dB
±0.75

5
输出电平调节范围
dB
0～－14

6
输出电平
dBμV
≥95

7
光AGC控制范围
dB
0～－10

8
阻抗
Ω
75

9
反射损耗
dB
16

10
通道与通道间隔离度
dB
＞65

11
输出电平检测口
dB
－20±1

12
噪声功率比(NPR)动态范围
dB
≥20(NPR≥36)

13
输入光功率显示范围
dBm
－10～0

14
功率消耗
w
10

15
环境温度范围
℃
0～50

16
外形尺寸
mm
30×130×370

TRT1000反向光发射模块
概述
TRT1000反向光发射模块是双向光传输系统组网的首选产品。它与TNE1000光通信平台机架、TPS1000电源一起构成性能优异的反向光传输系统，可用于图像、数据、话音的回传，也可以构成会议电视、远程教育、计算机联网等多功能业务，更是CATV网络本身实现网络管理功能的重要组成部分。
TRT1000反向光发射机采用高性能回传激光器，实现用户5-200MHZ回传通路，具有性能优良、配置灵活的特点。其内置微处理器监测激光器的关键工作状态参数，并通过总线传输给TNE1000平台系统控制器。
支持RF PON（RFoG）功能，可选配用高性能回传“突发”激光器，使反向发射工作在“突发”模式，从本质上改善了HFC双向网络的汇聚噪声特性，极大改善侵入噪声。
该发射模块采用散热器式的外形结构，强度高，散热效果好。
特点
u 5～75/200MHz工作带宽，FP、DFB激光器任选
u FP或DFB任选，优异APC控制
u 可选配使用RfoG技术
u 优异的NPR动态特性
u 具有网管功能,满足国标及SCTE HMS网管标准
u 热拔插设计提高了设备的可靠性、方便安装、维修
u 专为高密度安装设计，良好的散热设计、低功耗、高可靠性

原理框图

TRT1000反向光发射模块

技术指标
l 常规反向光发射模块
序号
项目
单位
技术参数
注释
FP
DFB

1
输出光波长
nm
1310或1550

2
输出光功率
dBm
0
1～4

3
光连接器类型

SC/APC或FC/APC

4
激光器类型

FP
DFB

5
频率范围
MHz
5～200

6
频响平坦度
dB
±0.75

7
标称输入电平(@3.2MHz带宽)
dBμV
80

8
输入电平调节范围
dBμV
0～－10

9
阻抗
Ω
75

10
反射损耗
dB
＞16

11
输入电平检测口
dB
－20±1(比标称输入电平)

12
噪声功率比(NPR)动态范围
dB
≥20(NPR≥30)
≥25(NPR≥30)

13
功率消耗
w
6

14
环境温度范围
℃
0～50
0～50

15
外形尺寸
mm
39×130×340

l 突发式反向光发射模块
序号
项目
单位
技术参数
注释
FP
DFB

1
输出光波长
nm
1310/1550/1590/1610

2
工作方式
dBm
突发模式

3
光连接器类型

SC/APC或FC/APC

4
激光器类型

FP
DFB

5
频率范围
MHz
5～200

6
频响平坦度
dB
±0.75

7
推荐输入电平
dBμV
80

8
输入电平调节范围
dBμV
0～－10

9
阻抗
Ω
75

10
反射损耗
dB
＞16

11
输入电平检测口
dB
－20±1(比标称输入电平)

12
噪声功率比(NPR)动态范围
dB
≥20(NPR≥30)
≥25(NPR≥30)

13
功率消耗
w
6

TFA1000前置放大模块

概述
 TFA1000前置放大模块是高性能、高品质的放大器。它与TNE1000光通信平台机架、TPS1000电源一起构成性能优异的正向射频传输系统。对下行射频信号进行放大。该放大模块采用散热器式的外形结构，强度高，散热效果好。
特点
l 采用优异的线性放大模块（砷化镓）作为输出级，高电平输出时，具有优异的CTB、CSO指标
l 862MHz或1000MHz的带宽，实时向系统平台传输激光器各种工作状态参数
l 模块化设计，拥有美观的外形及优异的散热性能
l 增益可调、斜率可调，方便用户调试
l 优良的整机热设计，保证了设备的长期可靠性
技术指标
序号
项目
单位
技术参数
注释
1
频率范围
MHz
40～860
可升为1000MHz
2
最小满增益
dB
18

3
推荐输出电平
dBuV
98

4
射频输入信号电平
dBuV
80

5
输出电平调节范围
dB
0 ～ -10

6
噪声系数
dB
≤8（0dB均衡）

7
斜率调节范围
dB
0 ～ 15

8
交流哼声
dB
≥65

9
射频输入反射损耗
dB
≥16

10
标称射频输入阻抗
Ω
75

11
平坦度
dB
±0.5

12
输出电平检测
dB
-20

13
指标
CTB
dB
≥80
注1
CSO
dB
≥80
XM
dB
≥75
14
工作环境温度
℃
0～50

15
贮藏温度
℃
-25～+65

注1：信号源为550MHz带宽内安排59个PAL-D模拟电视频道，550～750MHz内安排33路QAM64的数字载波，并且电平低于模拟载波6dB。

TOA1000 1550光放大模块
§ 概述
TOA10001550光放大模块是1550nm传输系统组网的首选产品。它与TNE1000光传输平台机架、TPS1000电源一起构成性能优异的光传输前端设备。
TOA1550光放大模块选用国际著名品牌的稳频泵浦源，噪声系数低，饱和输出光功率高且非常稳定。可用于有线电视图像、数字电视信号、电话语音信号和数据信号长距离、大面积传输。
机架内内置的微处理器可对泵浦工作状态和输入/输出光功率进行实时监控。当光纤放大模块工作失常时，输出相应的告警信息，出现严重告警时，会自动关断泵浦激光器以保护放大器；当输入无光时也会自动进行关泵。
该放大模块采用散热器式的外形结构，强度高，散热效果好。

§ 特点
§ 采用高性能、高稳定性的泵浦激光器
§ NF噪声系数低
§ 优异的泵浦激光器ATC控制电路
§ 工作状态液晶显示，简洁易操作
§ 优良的整机热设计，保证了设备的长期可靠性
原理框图

技术规范
TOA1000 1550光放大模块技术规范
序号
项目
单位
技术参数
注释
1
工作带宽
nm
1535～1565

2
输入光功率范围
dBm
-3～+10

3
输出光功率范围
dBm
10～24

4
噪声系数
dB
≤5.0
输入光功率0dBm
5

反射损耗
输入反射损耗
dB
≥45

输出反射损耗
dB
≥45

6

泵浦泄漏功率
输入端泵浦泄漏功率
dBm
≤-30

输出端泵浦泄漏功率
dBm
≤-30

7
载噪比（C/N）
dB
≥51
用测量用光发射机和接收机组成的光链路联测，给出的指标为链路指标。
8
载波复合三次差拍比(C/CTB)
dB
≥63
9
载波复合二次差拍比(C/CSO)
dB
≥63
10
工作温度范围
℃
-5～+55

11
最大工作相对湿度

95%

12
贮存温度范围
℃
-30～+70

13
最大贮存相对湿度

95%

TFT1550直调激光发射模块
概述
TFT1550直调1550nm光发射模块具有体积小,结构紧凑的特点,与TNE1000光传输平台配合构成性能优异的室内传输设备。
TFT1550直调1550nm光发射模块采用带光隔离器的高线性、低噪声分布反馈式进口激光器（DFB）作为光源，采用公司最新开发的全频段预失真电路，显著改善了激光器的非线性指标。TFT1550光发射模块内置微处理器监测DFB激光器的所有工作状态参数，并通过总线传输给TNE1000系统控制器。系统控制器的智能化功能给TFT1550 模块提供了良好的内部工作环境，平台的VFD显示屏可监测显示其工作状态。在该环境下，TFT1550 模块的优异性能得以发挥，并具有非常高的可靠性和稳定性。
TFT1550直调光发模块工作范围一般在10km以内，最大不超过20km，主要应用则是与EDFA配合；还支持分前端边缘IP QAM和本地节目的插播。
特点
l 进口原装高线性DFB激光器，优异的链路性能
l 工作波长1550nm，标准ITU－T中心波长
l 优异的APC（自动功率控制），ATC（自动温度控制）功能，适应宽范围的RF 输入，保证激光器输出功率的稳定和常寿命工作
l 全频段预失真电路，链路指标更优异
l 完善的保护电路（开机延时保护，工作状态指示和告警，RF过激励关断并报警等）
l 实时向系统平台传输激光器各种工作状态参数，并显示
l 优异的整机设计，保证了设备长期安全性、可靠性
l 开放式的网管接口满足网管国标，遵循SCTE HMS网管标准

原理框图

技术规范

序号
项目
单位
技术指标
注释
1
频率范围
MHz
47～862/1000

2
射频输入范围
dBµV
80±5

3
射频测试点
dB
-20±1

4
射频输入阻抗
Ω
75

5
射频输入反射损耗
dB
≥16 (47～862MHz)

6
平坦度
dB
± 0.75

7
输出光功率
dBm
+6 ～ + 13

8
光波长
nm
1310 ± 20

9
激光器类型

DFB

10
光连接器类型

FC/APC 或SC/APC

11
CTB
dBc
≥65

12
CSO
dBc
≥60

13
CNR
dB
≥51

14
工作环境温度
℃
-20～+65

15
储存环境温度
℃
-40～+80

16
相对湿度

5%—95%（不结露）
