施耐德ATV1200高压变频器

目录
产品概述
产品构成
产品参数
应用领域

产品概述
ATV1200是施耐德电气（中国）有限公司生产的一款适用于大功率电机变频调速的高压变频器，有效完善了公司在配电、电机控制和控制系统领域的产品系列，相应了国家的节能减排号召。

  ATV1200高压变频器
产品构成
变压器柜
集成式输入干式隔离变压器，一体化设计；
48脉冲，低谐波
H级绝缘，整体真空压力浸渍工艺制作，三三相温度巡检仪。
功率单元柜
低压低压IGBT单元串联技术，成熟可靠；
　　多级PWM控制，输出完美正弦波；
　　滑轨安装，更换方便；
　　光纤连接，高速可靠。
控制柜
基于DSP，CPLD，FPGA的先进主控系统；
　　集成小型PLC，成熟技术，方便可靠；
　　10寸中文触摸屏，调试容易；
　　可配U P S，保证主控在任何情况下都能工作

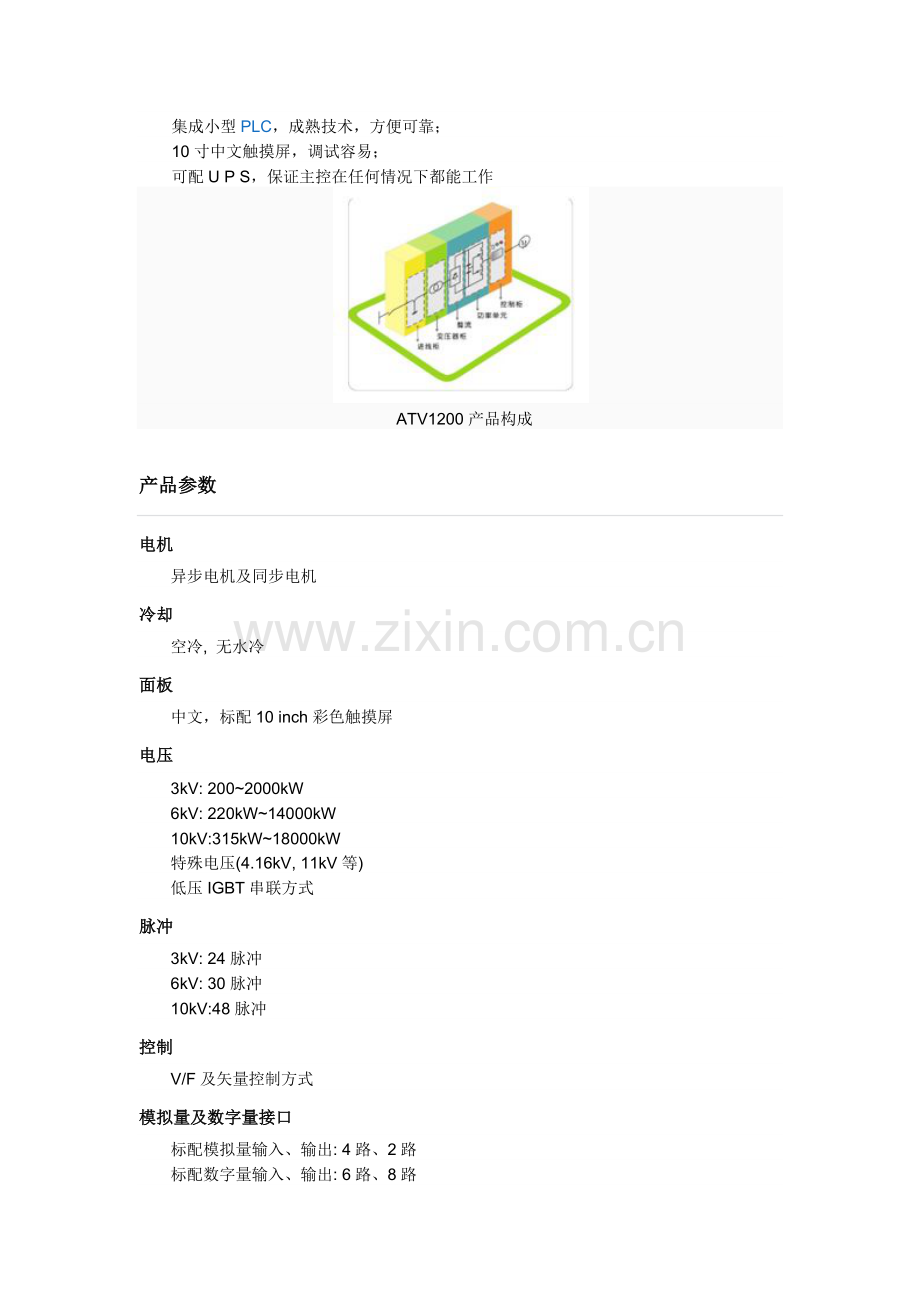

  ATV1200产品构成
产品参数
电机
异步电机及同步电机
冷却
空冷, 无水冷
面板
中文，标配10 inch彩色触摸屏
电压
3kV: 200~2000kW
6kV: 220kW~14000kW
10kV:315kW~18000kW
特殊电压(4.16kV, 11kV等)
低压IGBT串联方式
脉冲
3kV: 24脉冲
6kV: 30脉冲
10kV:48脉冲
控制
V/F及矢量控制方式
模拟量及数字量接口
标配模拟量输入、输出: 4路、2路
标配数字量输入、输出: 6路、8路

  ATV1200参数图标

应用领域
水泥
摇头排风机
窑尾排风机
窑头高温风机
水泥回转窑（单驱，多驱）
水泥磨机（多驱）
电厂
取锅炉引风机
锅炉送风机
一次风机
凝结水泵
排污泵
石油、石化
摇头排风机
空压机
注水泵
潜油泵
溶脱原料机泵
蒸馏塔底泵
焦化加热炉辐射泵
柴油输送泵
水行业
取水泵
供水泵
一次抽水泵
二次清水泵
冶金
摇头排风机
高炉鼓风机
一次除尘风机
干熄焦循环风机
烧结主抽风机
高压除鳞泵
煤矿
皮带机（单驱，多驱）
矿井通风机

  ATV1200应用领域
