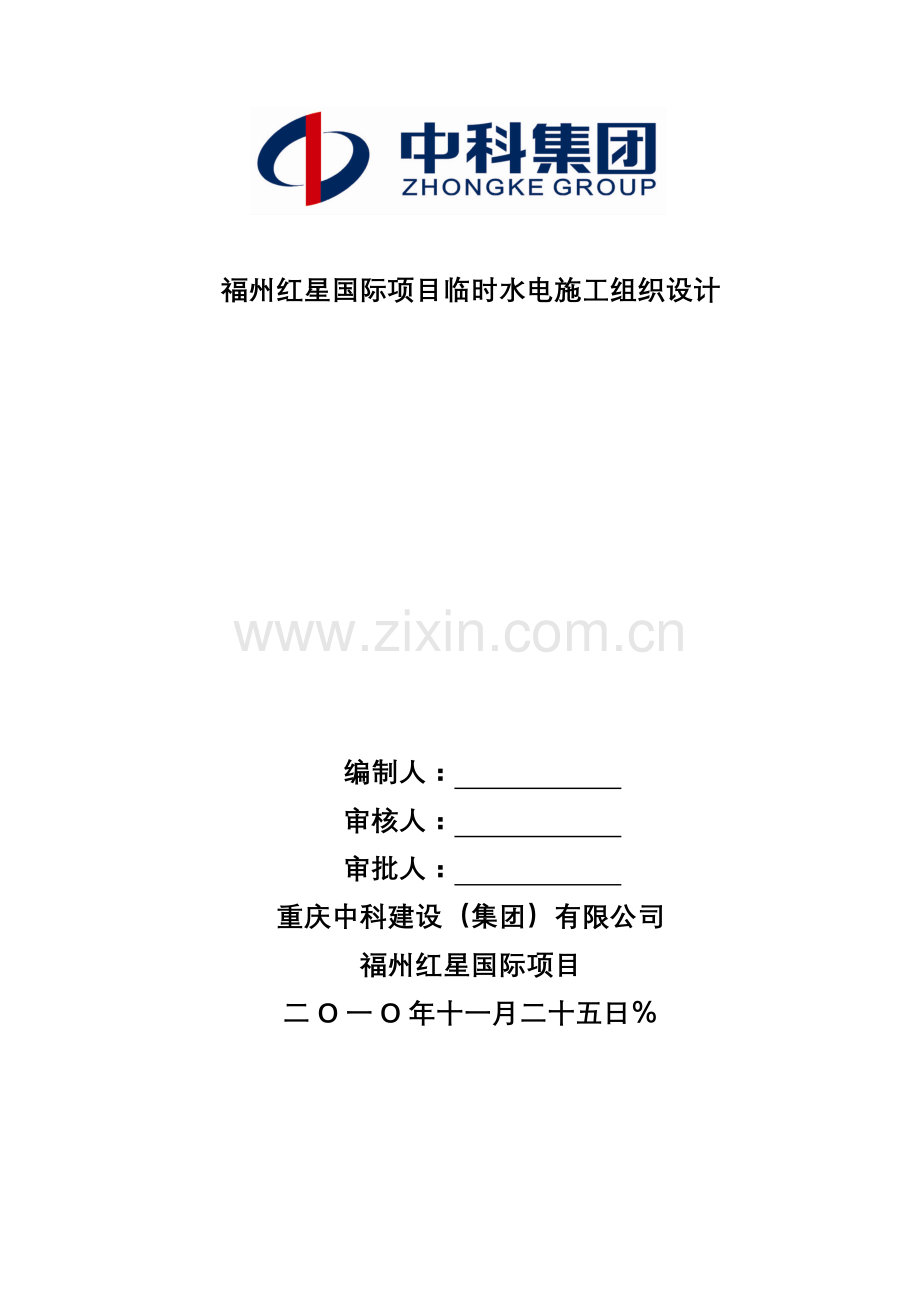

福州红星国际项目临时水电施工组织设计

编制人：
审核人：
审批人：
重庆中科建设（集团）有限公司
福州红星国际项目
二O一O年十一月二十五日％

目 录
第一节 概 况 3
第一章、 临时用电部分 3
第二节 施工用电设备一览表 3
第三节 施工现场临电布置（附：平面布置图） 6
第四节 负荷用量计算及导线截面选择 7
第五节 配电箱内开关、电器的选择与接线 14
第六节 自备发电机管理 15。
第七节 安全用电措施 16
第八节 其它 17
第九节 安全技术档案 18
第二章、 现场临时用水部分 18
第一节 用水量计算 管径选择 18
一、 用水量计算 18
二、 管径选择 20
第二节 水源接口及施工、生活供水系统 21
第三节 现场施工、生活污水的排放 22
第三章、 附图 22

第一章、 临时用电部分
第一节 概 况
　本工程为商住结合小区，总占地面积69629平米，总建筑面积378892平米。住宅部分地下一层，建筑面积17376平米，地上是6栋独立单体楼，总建筑楼层33层，总高度99.6米，总建筑面积83554平米，裙楼商铺部分地下两层、地上7层，总高度35.6米，总建筑面积8300平米，在35.6米处转换后为两栋独立单体办公楼，总建筑楼层20层、总高度97.2米。总面积48062平米。该工程临时用电设备主要有塔吊、砼输送泵、电焊机、钢筋加工机械、木工机械、水电机械、小型电动工具、照明用电等，总用电量为1303.2KW.
　　供配电方式：由甲方现场提供两台400KVA变压器处设配电室各引一路电源（VV22-4×240+1×120）至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表，以计量施工总电量。供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、现场消防水泵采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内二次结构施工电源可采用树干式配电方式。
　　施工现场配电线路：施工现场主要干线采用YC橡套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构施工时，在每栋单元楼电梯竖井内放置一铁房子，内装一台分配电箱，供给电焊机、砼振动器电源，此铁房子随结构施工高度而提高。装修施工时每栋单元楼由首层往上每隔四层放置一台分配电箱，供装修用电设备电源。
　　施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。
　　现场照明：在每台塔吊上装设两台镝灯供结构施工照明，现场模板区、加工棚、砂石料场采用碘钨灯或汞灯做照明。楼内装修照明采用36V低压照明，在住宅部分、商铺部分地下室及每栋单元楼装设三台5000VA行灯低压变压器。
　　现场防雷保护：利用建筑工程的防雷接地与施工现场和临时生活区，高度在20m以上的井字架、脚手架及塔吊连接一体做好防雷保护。
第二节 施工用电设备一览表
根据该工程工程特点、施工工期、实际工作量，确定施工拟投入设备如下表：
参与计算序号
设备名称
设备功率
及台数
总功率
(KW)
使用阶段
1
QTZ63(庆江)塔机
35KW*4台
140
基础、主体、装修
2
QTZ63塔机
38KW*6台
228
基础、主体、装修
3
砼输送泵（柴油）
95KW*4台
190
基础、主体
4
人货两梯施工电梯
44 KW*8台
352
主体
5
元盘锯
4.5KW*12台
54
基础、主体
6
压刨机
3.5KW*4台
14
基础、主体
7
多级抽水泵
30KW*1台
30
主体、装修
8
多级抽水泵
7.5KW*1台
7.5
生活区消防、冲洗
9
砂浆搅拌机
7.5KW*16台
120
砌筑、装修
10
打夯机
2.2KW*4台
8.8
基础
11
振动电机
1.1KW*20台
22
基础、主体
12
钢筋切断机
3KW*8台
24
基础、主体
13
钢筋弯曲机
4KW*8台
32
基础、主体
14
钢筋调直机
7.5KW*4台
30
基础、主体
15
型材切割机
2.2KW*40台
88
装修
16
潜水泵
2.2KW*10台
22
基础
17
电弧焊机
55KVA*20台
762
基础、主体
18
竖焊机
75KVA*6台
311.2
基础、主体
19
对焊机
75KVA*8台
415.7
基础、主体
20
食堂蒸饭器
22 KW*4台
88

表中1表示参与计算的电动机负荷；2表示参与计算的电焊机负荷。
电焊机最大有功率计算P=S视COS∮*1.732 工地 COS∮一般取0.4
第三节 施工现场临电布置（附：平面布置图）
1、为了保障施工现场安全用电，现场布置按照《施工现场临时用电安全技术规范》JGJ46-2005及《建筑施工用电检查评分标准》JGJ59-99相关规定执行安装。现场临时用电线路采用TN-S系统即三相五线制。
2、根据甲方1#变压器安装在1#楼靠西北侧施工围墙内侧。现场1#变压器供律师办公楼、1、2、3、4、5#楼及生活区用电，分为6个回路。因本项目不是同时开工，住宅部分律师办公楼、1#楼、2#楼、3#楼、4#楼、及地下室先开工，故在以下位置设置一级配电箱。1.生活区及泵房用电回路N1；2.1#楼用电回路N2；3.2#楼及办公区回路N3；3.3#楼及办公区回路N4； 4.律师办公楼用电回N5；5.办公区用电回路N6。一级配电箱分别在1#楼、2#楼、3#楼、律师办公楼、生活区、现场办公区设置。位置详《施工临时用电总平面布置图》；1#变压器及配电房电源由甲方提供的XXXKVA箱变接口引来。
3、根据甲方2#变压器安装在6#靠西面施工围墙内侧。现场2#变压器，分为6个回路。4、5#楼之间位置、6#楼、商铺1#塔吊位置、商铺2#塔吊位置、商铺1#办公楼、商铺2#办公楼供电。1.4、5#楼用电回路2N1；2.6#楼回路2N2；3.商铺1#塔吊回路2N3；4.商铺2#塔吊回路2N4；5.商铺1#办公楼回路2N5；6、5.商铺2#塔吊回路2N6；故在以下位置设置一级配电箱。位置详《施工临时用电总平面布置图》；2#变压器及配电房电源由甲方提供的XXX箱变接口引来。
4、配电原则：三级配电、两级保护。每个一级配电箱设一个隔离开关和一个漏电断路器，额定漏电动作电流为100mA；二级、三级配电箱的漏电开关的动作电流不大于30mA。因本项目不是同时开工，1#楼、2#楼、3#楼、4、5#楼先开工，故在以下位置设置一级配电箱。
5、各支路主线采用VV电缆，穿钢管埋地或架空敷设。其余各机械设备、固定或移动配电箱采用铜芯橡皮软线。各级配电箱位置、线路走向详《施工临时用水用电总平面布置图》。
6、楼层照明电源采用380V/220V的电压，分别来自于塔楼二级配电箱。
7、上楼层施工电源在筒体强电井内安装，在±0.000层设置总负荷配电箱。电缆终端设二级配电箱1个，隔两层设置固定（动力和照明）配电箱。在施工作业层面设置两个活动动力配电箱及两个活动照明配电箱，此配电箱供施工作业层所有小型机具及夜间照明。施工作业层坚焊机电源在电缆终端二级配电箱引来。
第四节 负荷用量计算及导线截面选择
（一）计算依据：
1）、施工进度计划
2）、施工机械设备表
3）、经验预计施工机械设备使用情况及用电高峰期人工控制大型设备同时使用率
4)、《建筑施工手册》
（二）1#变压器总用电负荷计算：
总用电负荷计算：
P总=1.05~1.1（K1∑P1/COSф+K2∑P2+K3∑P3+K4∑P4）
从施工使用机械设备一览表得知：本工程基础施工阶段机械设备总耗电量为1061.4kw，主体施工阶段机械设备总耗电量为988.6kw,本方案按主体施工阶段考虑，施工中对焊机与竖焊机不同时使用，电弧焊机与对、竖焊机调开时段使用，所以选除砼输送泵、电弧焊机外的机具同时使用的最大用量。当基础施工阶段不能满足要求时，采用现场自备发电机解决。
因现场不是同时开工考虑机具使用时间及情况； K1取0.4；K2取0.3；COSф取0.8；∑P1为电动机744.6KW；∑P2为电焊机620KW; K3∑P3+K4∑P4生活及照明用电按总用电量的10%考虑
即：P1总=1.05（K1∑P1/COSф+K2∑P2）*1.10
=1.05(0.4*811.6/0.8+0.3*620)*1.10+22
=705.5KVA
3 、根据施工平面图及各机械使用情况，计算各支路用电量：
（1）一级箱负荷（共计6台）：（塔机、人货电梯、钢筋房、模板加工房及加压泵）
P1=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05（0.5*124.7/0.8+0.6*160）
=117.9KW
（2）钢筋加工房机组：（1台对焊接，弯钢机、调直机、断钢机各2台）
P1=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05（0.5*49/0.8+0.6*100）
=95.1KW
（3）每栋塔机、人货电梯电源：
P3=K1*∑P1/cosф
=0.7*84/0.8
=73.5KW
（4）机修房、木工房：（圆盘各锯、压刨机各2台）
P4=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05(0.5*16/0.8+0.6*20)
=23.1KW
（5）水泵房加压机组：（多级抽水泵2台）
P5=K1*∑P1/cosф
=0.7*37.5/0.8
=37.5KW
（6）现场照明及职工宿舍区：
P6=85.4 KW
（7）食堂用电：取P7=45KW
（8）办公区用电：取P8=124KW
（9） 其他用电：取P8=40KW
(二)、 根据计算的各支路电源额定电流量来选择电缆型号
1、一级箱进线电缆（共计6台）：
I线=K*P分/(*U线*cosф)
=0.7*117.9*1000/(1.732*380*0.8)
=144.9A
经查表6-10电源线选用VV-3*70mm2+2*35mm2，架空敷设（穿套管埋地敷设，准载电流149A）。顾一级配电箱回路用VV-3*70mm2+2*35mm2
2、钢筋加工房机组：
I线=K*P1/*U线*cosф
=0.7*95.1*1000/（1.732*380*0.75）
= 134.8A
电源线选用VV-3*35+2*16mm2的电缆架空或穿钢管埋地敷设。
3、塔机、人货两梯电源：
I线=K*P3/*U线*cosф
= 0.8*73.3*1000/1.732*380*0.7
=127.2A
电源线选用VV-3*35+2*16mm2的电缆架空或穿钢管埋地敷设。
4、机修房、木工房：
I线=K*P5/*U线*cosф
=0.7*23.1*1000/1.732*380*0.8
=30.7A
电源线选用VV-5*16mm2的电缆架空或穿PVC埋地敷设。
5、水泵房加压机组：
I线=K*P6/*U线*cosф
=0.7*37.5*1000/1.732*380*0.8
=46.1A
电源线选用VV-3*25+1*16mm2的电缆架空或穿PVC埋地敷设。
6、生活区及食堂：（采用三相五线制，负荷均布在三相电源上）
I线=K*（P7+ P8）/*U线
=0.7*107.4*1000/1.732*380
=164.9A
电源线选用VV-3*50+2*25mm2的电缆架空或穿PVC埋地敷设。
7、办公区：（采用三相五线制，负荷均布在三相电源上）
I线=K*（P7+ P8）/*U线
=0.7*124*1000/1.732*380
=184.4A
电源线选用VV-3*70+2*35mm2的电缆架空或穿PVC埋地敷设。
7、 其他用电：（采用三相五线制，负荷均布在三相电源上）
I线=K*（P7+ P8）/*U线
=0.7*40*1000/1.732*380
=61.4A
电源线选用VV-3*16+2*10mm2的电缆架空或穿PVC埋地敷设
（三）2#变压器总用电负荷计算：
总用电负荷计算：
P总=1.05~1.1（K1∑P1/COSф+K2∑P2+K3∑P3+K4∑P4）
从施工使用机械设备一览表得知：本工程基础施工阶段机械设备总耗电量为1061.4kw，主体施工阶段机械设备总耗电量为988.6kw,本方案按主体施工阶段考虑，施工中对焊机与竖焊机不同时使用，电弧焊机与对、竖焊机调开时段使用，所以选除砼输送泵、电弧焊机外的机具同时使用的最大用量。当基础施工阶段不能满足要求时，采用现场自备发电机解决。
因现场不是同时开工考虑机具使用时间及情况； K1取0.4；K2取0.3；COSф取0.8；∑P1为电动机558.8KW；∑P2为电焊机400KW，K3∑P3+K4∑P4生活及照明用电按总用电量的10%考虑
即：P1总=1.05（K1∑P1/COSф+K2∑P2）*1.10
=1.05(0.4*811.6/0.8+0.3*620)*1.10+22
=597.7KVA
3 、根据施工平面图及各机械使用情况，计算各支路用电量：
（1）一级箱负荷（共6台）：（塔机、人货电梯、钢筋房、模板加工房及加压泵）
P1=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05（0.5*124.7/0.8+0.6*160）
=99.6KW
（2）钢筋加工房机组：（1台对焊接，弯钢机、调直机、断钢机各2台）
P1=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05（0.5*49/0.8+0.6*100）
=95.1KW
（3）每栋塔机、人货电梯电源：
P3=K1*∑P1/cosф
=0.7*84/0.8
=73.5KW
（4）机修房、木工房：（圆盘各锯、压刨机各2台）
P4=1.05（K1*∑P1/COSф+K2*∑P2）
=1.05(0.5*16/0.8+0.6*20)
=23.1KW
（5）、商铺及地下室（排污泵、其他机具）：
I线=K*P6/*U线*cosф
=0.7*32.4*1000/1.732*380*0.8
=43.1KW
(二)、 根据计算的各支路电源额定电流量来选择电缆型号
1、一级箱进线电缆：
I线=K*P分/(*U线*cosф)
=0.7*99.6*1000/(1.732*380*0.8)
=122.4A
经查表6-10电源线选用VV-3*70mm2+2*35mm2，架空敷设（穿套管埋地敷设，准载电流149A）。顾一级配电箱回路用VV-3*70mm2+2*35mm2
2、钢筋加工房机组：
I线=K*P1/*U线*cosф
=0.7*95.1*1000/（1.732*380*0.75）
= 134.8A
电源线选用VV-3*35+2*16mm2的电缆架空或穿钢管埋地敷设。
3、塔机、人货两梯电源：
I线=K*P3/*U线*cosф
= 0.8*73.3*1000/1.732*380*0.7
=127.2A
电源线选用VV-3*35+2*16mm2的电缆架空或穿钢管埋地敷设。
4、机修房、木工房：
I线=K*P5/*U线*cosф
=0.7*23.1*1000/1.732*380*0.8
=30.7A
电源线选用VV-5*16mm2的电缆架空或穿PVC埋地敷设。
5、地下排污机组：
I线=K*P6/*U线*cosф
=0.7*32.4*1000/1.732*380*0.8
=43.1A
电源线选用VV-5*16mm2的电缆架空或穿PVC埋地敷设。
第五节 配电箱内开关、电器的选择与接线
根据建设部《施工现场临时用电安全技术规范》（JGJ46—2005）的要求，总配电箱、分级箱必须设置工作零线（N）端子板和（PE）专用保护零线端子板，开关箱内必须设置工作零线柱和保护零线柱。
㈠、配电箱至各分级箱开关的选用
①、按一级箱供1～3栋楼施工负荷考虑
I1=693.3A，选用DZ20—500/3300自动开关.
②、分配电箱至二级配电箱：
I分=231.1A，选用DZ20—250/3300自动开关
③、分配电箱至塔吊配电箱：
⑴、DZ系列开关的选择
二级箱内设有TQ63塔机一台、强制式搅拌机一台，总电流I=51.7A，选用DZ15LE—100/3300自动开关，复式脱扣器整定电流100A，各设备用电电流如下（k取0.6，cosΦ取0.7）：
A、TQZ63塔机
ΣPA=PA/cosΦ=30/0.7=42（KVA）
IA=kΣP/ UcosΦ=0.6×42×1000/×380×0.7=55（A）
选用DZ15LE—100/3300漏电开关，复式脱扣器整定电流100A。
④、分配电箱至钢筋房配电箱：
⑴、DZ系列开关的选择
二级钢筋房配电箱，箱内设有断钢机两台、对焊机一台，弯钢机两台，调直机二台I=134.8A，选用DZ20—250/3300自动开关，复式脱扣器整定电流250A，各设备用电电流如下（k取0.6，cosΦ取0.7）：
A、钢筋弯曲机
ΣPA=PA/cosΦ=3/0.7=4.3（KVA）
IA= kΣP/ UcosΦ=0.6×4.3×1000/√3×380×0.7=6（A）
选用DZ15LE—40/4900漏电开关，复式脱扣器整定电流40A。
B、钢筋切断机
ΣPB=PB/cosΦ=3/0.7=4.3（KVA）
IB= kΣP/ UcosΦ=0.6×4.3×1000/√3×380×0.7=6（A）
选用DZ15LE—40/4900漏电开关，复式脱扣器整定电流40A。
C、钢筋调直机
ΣPC= PC/cosΦ=7.5/0.7=11（KVA）
IC= kΣP/ UcosΦ=0.6×11×1000/√3×380×0.7=14.3（A）
选用DZ15LE—40/4900漏电开关，复式脱扣器整定电流40A。
D、型材切割机
ΣPD=PD/cosΦ=3/0.7=4.3（KVA）
ID= kΣP/ UcosΦ=0.6×4.3×1000/×380×0.7=6（A）
选用DZ15LE—40/4900漏电开关，复式脱扣器整定电流40A。
E、钢筋对焊机
IE= kΣP/ UcosΦ=0.6×100×1000/×380×0.7=130（A）
选用DZ20—150/3300自动开关，复式脱扣器整定电流150A。
F、对电焊机
IF= kΣP/ UcosΦ=0.6×100×1000/×380×0.7=110（A）
选用DZ20—100/3300自动开关，复式脱扣器整定电流110A。
⑵、总隔离开关的选择总隔离开关为HK加护罩380V，三根200A。
⑶、各分路导线的选择
至钢筋弯曲机：VV—4×2.5mm2电缆。
至钢筋切断机：VV—4×2.5mm2电缆。
至钢筋调直机：VV—4×4mm2电缆。
至型材切割机：VV—4×2.5mm2电缆。
至钢筋对焊机：VV—3×50mm2电缆。
至交流电焊机：VV—3×4mm2电缆。
⑷、二级箱的接线图见下图。

第六节 安全用电措施
1、严格按照经甲方、监理审核批准的施工方案实施。
2、现场施工用电建立用电档案，由专业电气技术人员进行统一管理。
3、现场布置按照《施工现场临时用电安全技术规范》JGJ46-2005及《建筑施工用电检查评分标准》JGJ59-99相关规定及采用TN-S系统即三相五线制进行安装。严格执行三级用电两极保护，确保用电安全。电缆零线和接地线必须从配电室低压侧引入。
4、所有电气线路、机械设备的安装、拆除及日常维修由专业电工完成。专业电工必须持证上岗，并且在电工上岗前必须进行电气安全操作技术交底及安全教育。
5、现场施工电气线路、机械设备，安装完毕经相关部门检验合格后才投入使用。
6、现场各班组进场后必须对用电机具及机械设备的操作规程、安全使用手册进行详细的讲解和教育，以利于现场安全用电管理制度的实施。
7、各电气线路、机械设备投入使用后，由电工维护组定人、定时对其进行巡检。每天巡检按工作台班定，每一台班巡检一次。并作好相关记录。
8、现场所有机械设备的金属外壳接地及重复接地点，漏电保护器的漏电脱扣电流及脱扣时间灵敏度的测试，由专业电工配合电气技术管理人员每半月进行一次。对已损坏的电器及时更换，并作好相关记录。
9、在总（分）配电箱、各机械设备使用点、各施工用电作业层（点）设置2个以上干粉灭火器。
10、职工宿舍照明及楼层照明采用220V安全电压。每间宿舍安装4组安全插座，请专人管理，并与入住人员签订责任书。职工宿舍由项目部管理人员定期巡检，严禁私拉乱接，严禁在宿舍内使用安装就位以外的任何电气设备。严禁在宿舍内使用花线作为临时用电线路。
11、各种电气线路、电气设施应每天进行巡视检查、清扫、严禁在配电箱内存放杂物。重点检查三级箱的漏电保护开关和接地线的连接。工作地点均应是悬挂相应的标志牌，配备“维修作业，严禁合闸”标识方便现场维护。配电室和现场的开关箱柜等应加锁，在明显部位应设“严禁靠近、以防触电”的标志，配电箱上喷涂维护组长电话，方便联系。
12、未尽事宜详《安全施工组织设计》
第七节 其它
1、移动、固定配电箱均按公司设计制作，并按公司制定的办法执行，同时做好日常检查维修，室外配电箱全部有防雨顶棚。
2、对操作人员进行施工用电安全技术交底，提高作业人员的安全用电意识。
3、电工人员应明确《岗位责任制》和《值班人员工作须知》，认真填写《交接班记录本》。
安全技术档案
临时用电施工方案的全部资料及方案审批资料
修改临时用电施工方案的全部资料
安全技术交底资料
临时用电工程检查验收表
电器设备的试检验凭单和调试记录
接地电阻测试测定记录
定期检（复）查表
电工维修巡视记录
电工特种作业证复印件
第二章、现场临时用水部分
用水量计算 管径选择
现场临时用水分施工用水、生活用水及消防用水三部分
用水量计算：
1、计算依据：
1）、施工进度计划
2)、预计每月完成工程量
3)、《建筑施工手册》
2、根据总施工进度安排，确定各项施工用水参数
（1）、每月预计浇筑砼实际量Q1=6000m3
浇筑砼全部用水，参考定额N1=1000L/m3(商品混凝土，无搅拌用水)
（2）、每月预计砌体实际量Q2=1200m3
内墙砖砌体全部用水，参考定额N2=200L/m3
（3）、每月预计抹灰实际量Q3=30000m2
内墙抹灰全部用水，参考定额N3=30L/m2
（4） 每月预计 工作日T1=30天
每天工作台班t=1.5班
施工用水定额K1取1.05
用水不均衡系数 K2取1.5
3、施工用水量计算：
计算公式：q1=K1*∑(Q1*N/T1*t)(K2/8*3600)
（1）、 浇筑砼全部用水：
q1=K1*∑(Q1*N1/T1*t)(K2/8*3600)
=1.05*（6000*1000/(30*1.5)）*（1.5/(8*3600)）
=7.3L/s
（2）、内墙砖砌体全部用水：
q2=K1*∑(Q2*N2/T1*t)(K2/8*3600)
=1.05*（1200*200/(30*1.5)）（1.5/(8*3600)）
=0.3L/s
（3）、内墙抹灰全部用水：
q3=K1*∑(Q3*N3/T1*t)(K2/8*3600)
=1.05*（30000*30/(30*1.5)）（1.5/(8*3600)）
=1.1L/s
4、生活用水部分
计算公式：q4=P2*N4*K5/24*3600
本工程生活用水主要为生活区用水，其用水人数高峰期P2=400人。
每人生活用水定额N4取100L，用水不均衡系数k5取2.0
q4=P2*N4*K5/24*3600
=400*100*2/24*3600
=0.9 L/s
5、消防用水部分：
根据本工程情况消防用水q5取10L/s。由泵房内7.5KW水泵供水，接出管用DN100沟槽连接，消火栓头用DN65箱内配好与栓头配套的消防用水龙带20米。
6、总用水量Q计算:
本工程面积小于5ha，而且q1+q2+q3+q4＜q5 。所以：Q取消防用水量。即Q=q5=10L/s
管径选择
1、各消火栓主管为满足消防要求，选DN100焊接钢管焊接；室外地上式消火栓选用DN50焊接钢管焊接。
窗体底端
2、生活区管径利用公式：
d=
已知：耗水量Q=0.9L/s 管网中水流速度v取1.2m/s
d=
=0.03m
所以；生活给水主管选DN50镀锌钢管丝接或Ф65 PPR管热熔连接。
3、上楼层施工水源
已知：耗水量Q=6.3L/s 管网中水流速度v取1.2m/s
d=
=
=0.08m
所以：施工用水主管选DN100的镀锌钢管丝接即可
水源接口及施工、生活供水系统
1、本工程水源由甲方提供的市政给水管网。管径为DN50；市政给水水压为0.4MPa,只能够生活用。
2、办公区、生活区消防用水及卫生间冲洗用水由11KW泵提供。
2、本工程塔楼总高度为97.6m，考虑到市政给水压力不能满足各施工楼层作业点用水要求。所以在1号楼北面、施工围墙内侧设置两台加压水泵（泵1扬程H=110m、30KW；泵2扬程10米、11KW）及一个容积为约200 m3的水池(10m*6m*4m)，水源主要靠收集基础降水、主体施工用水和雨水；在每栋楼外墙上各安装上楼层给水管，管径选DN40的焊接钢管，丝扣连接。每层设DN15带球阀分支管作各层施工用水接口。11层以下可由11KW泵加压管道直接供水，一层减压阀，施工至12层时全部采用30KW加压水泵供水，管路并通形成环网。（详：平面布置图及系统图）
3、在职工宿舍区进水管管径为DN50，主要卫生间和食堂用水，卫生间采取专人定时冲洗，食堂进水管为DN40以满足需要，盥洗台集中设置，共设置25个盥洗点，进水主管为DN40。污水管道采用DN200~DN300波纹管，从卫生间接至25m3临时生化池处理后排入市政污水管网。食堂废水经隔油池处理后，就近排入市政污水管网。（具体布置详平面布置图）现场大门处设有车辆冲洗点。职工宿舍区和办公区设置消火栓箱，保护半径20米，每层放置10套干粉灭火器，预防火灾。见附图
现场施工、生活污水的排放
1、现场各施工、生活污水的排放结合施工组织设计要求经两级沉砂处理达到要求后排入甲方指定排水设施内。
2、±0.000层散水、地下给水水沟汇流入集水坑沉淀后，利用排污泵排出。在各施工作业层设置栏水线，将其作业层散水、砼养护水全部引入 ±0.000层。由排污泵排出。
3、本工程排水主要分五个区域：
（1）、食堂生活污水，经两级沉渣、隔油处理达到要求后，经排水沟i=2％排入市政污水井。污水管道采用DN200~DN300波纹管，在生活区公厕旁建一个临时三池式生化池(V=25m3=2.5m*4m*2.5m)，生活区公厕及生活污水经临时生化池处理达到要求后，经排水沟排入市政排污管内。
（2）、车库散水、地下水利用排污泵及DN80铁管排入市政雨水井。
（3）、在洗车场及施工大门设置沉沙井，污水经多级沉淀后经排水沟i=2％排入市政雨水井。
（4）、在建筑物±0.000层周边设排水明沟分别排入市政雨水管网。

第三章 附图
附图一：施工临时用电平面布置图
附图二：生活区电气平面布置图
附图三：施工临时用电系统图
附图四：施工临时用水平面布置图
附图五：生活区给水平面布置图
附图六：生活区排水平面布置图
附图七：维护记录表10.1～10.10

十一、临时用电工程验收
电缆线路
临时用电工程检查验收表 表2 10 3
检查验收项目：电缆线路
部位：
检查验收内容：
1. 电缆线路采用埋地敷设，沟宽200mm、深600mm、铺沙50 mm，然后用覆盖砖作保护层。转角处有明显标志。
2. 电缆接头轻绝缘包扎后防水牢固可靠，且保持原有绝缘强度未承受张力；
3. 电缆型号规格；
4. 绝缘电阻不大于10Ω；
5. 敷设长度；
6. 线路位置（用图表示）
验收结果
项目
技术经理
临时
设计人
安全部
电器班长
电器工长
项目
安全员

工程名称： 年 月 日

室内配线
临时用电工程检查验收表 表2 10 4
检查项目验收：室内配线
部位
检查验收内容：
1. 室内配线采用绝缘铜线，导线截面为3*16+2mm2(验收时根据设计要求，检查电缆导线截面)；
2. 进户线在室外用绝缘子固定，进室内每楼层固定，过穿墙套管，距地面2.5m，室外做防水弯头；
3. 照明手把灯有防护罩；
4. 线路固定方法；
5. 特殊情况按施工用电组织设计验收。
验收结果：
项目
技术经理
临时
设计人
安全部
电器班长
电器工长
项目
安全员

工程名称：

年 月 日

潮湿环境用电
临时用电工程检查验收表 表2 10 5
检查验收项目：潮湿环境用电
部位：
检查验收内容：
1． 电器设备开关箱内的漏电保护器选用防溅型，其额定漏电动作电流小于15mA，额定漏电动作时间小于0.1s；
2． 12v低压照明；
3． 灯与手柄坚固，绝缘良好，行灯变压器有防潮；
4． 防雨水设施。

项目
技术经理
临时
设计人
安全部
电器班长
电器工长
项目
安全员

工程名称：

年 月 日
设备安装
临时用电工程检查验收表
表2 10 6
检查验收项目：设备安装
部位：
检查验收内容：
1. 配电箱开关箱内电器安装在金属绝缘电器安装板车上（不歪斜，不松动），整体紧固在配电箱箱体内，金属板与箱体做电器连接；
2. 电器设备间、设备与板四周的距离符合工艺标准要求；
3. 配电箱、开关箱内的工作零线
