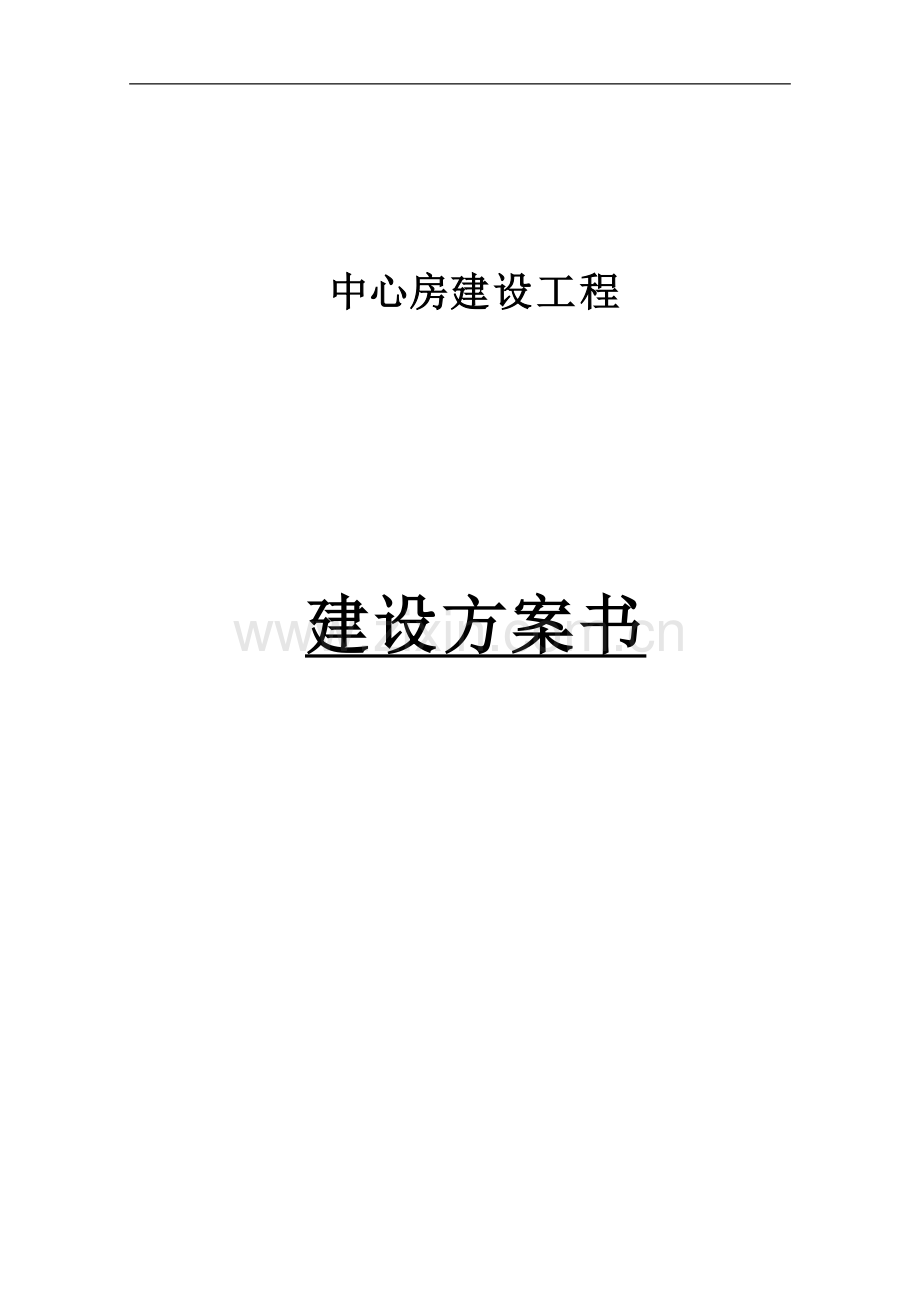

机房建设方案设计.doc

中心房建设工程

建设方案书

目 录
第一章 总体设计方案说明 4
1.1 前言 4
1.2 本机房工程总体设计说明 4
1.2.1 项目概述 4
1.2.2 设计指导思想 5
1.2.3 本次工程主要内容 5
1.3 工程质量总体目标 6
1.3.1 设计标准 6
1.3.2 本工程的主要技术标准 6
1.4 技术规范性文件说明 7
1.4.1 设计依据 7
第二章 系统方案说明文件 9
2.1 装修设计说明 9
2.1.1 机房隔断设计 9
2.1.2 墙面的设计 9
2.1.3 天花吊顶的设计 10
2.1.4 地面的设计 10
2.1.5 门的设计 10
2.2 机房电气工程设计说明 10
2.2.1 设计目标 10
2.2.2 设计原则 11
2.2.3 配电设计方案 12
2.2.4 机房照明设计 13
2.3 空调、新风系统工程设计说明 14
2.3.1 精密空调系统设计 14
2.3.2 新风系统概述 22
2.4 机房防雷及接地系统工程 23
2.4.1 现场勘察和分析 23
2.4.2 机房防雷工程设计说明 23
2.4.3 机房接地系统 24
2.5 机房综合布线系统工程说明 25
2.5.1 系统概述 25
2.5.2 工程需求及布线环境 25
2.5.3 设计方案 27
2.6 机房集中监控系统工程说明 28
2.6.1 系统建设的必要性 28
2.6.2 系统特点 29
2.6.3 设计原则 30
2.6.4 UPS监测子系统 30
2.6.5 配电监测子系统 31
2.6.6 精密空调监控子系统 31
2.6.7 温湿度监测子系统 32
2.6.8 漏水检测子系统 33
2.7 机房门禁系统工程说明 33
2.8 机房UPS不间断电源系统工程说明 34
2.8.1 UPS不间断电源产品介绍 34
2.8.2 产品技术参数 36
2.9 机房消防系统工程说明 38
第一章 总体设计方案说明
1.1 前言
设计一个现代化的工程，必须具有超前意识。江西农业大学作为当地重要的政府部门之一，建设高质量的完全符合国家标准的机房是有必要的，也只有这样，才能够适应未来发展的需要。
现代资迅的迅速发展，使众多先进设备的配合使用愈加显得重要。同样，包容其设备的机房就倍加引起具有现代管理意识的人们的重视 。一个具备先进性、合理性、实用性、可扩展性、可展示性、设计独特、用材新颖、施工考究的机房，必然具有它一定的历史生命力。
1.2 本机房工程总体设计说明
1.2.1 项目概述
工程装修采用机房抗静电地板及铝合金天花，墙面采用彩钢板墙，底层贴保温棉。所有机柜下方需做承重钢梁加固措施的设计（包含扩展机柜的位置需要设计钢底板及出线口）。
机房建设的指导思想是：采用先进的技术、设备和机房装饰材料，并选用合理的布局和设计方案，配合精心的施工和设备安装，为计算机设备和工作人员营造良好的工作环境。
1.2.2 设计指导思想
机房建设的指导思想是：采用先进的技术、设备和机房装饰材料，并选用合理的布局和设计方案，配合精心的施工和设备安装，为计算机设备和工作人员营造良好的工作环境。
1.2.3 本次工程主要内容
计算机机房建设的主要内容有以下几个方面：
1、机房类型的选择
2、机房总体布局和设计
3、机房建设材料、设备的选型和购置
包括供配电系统、机房精密空调、UPS系统、新风系统、防静电地板、天花吊顶系统、消防工程、机房照明及墙体处理工程等。
4、装修工程
装修工程是机房建设的具体实现，是至关重要的一环。本次机房装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰）；活动地板铺设；天花安装；玻璃工程；门窗工程；墙壁处理工程项目等。
5、供配电工程
包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统、机房防雷接地系统。配备适应机房环境的照明及应急照明系统。
6、通风工程
空调包括机房专用恒温恒湿精密空调的安装调试等内容。计算机机房区域采用“登高”机房精密空调，利用架空地板和天花板形成送回风静压箱。机房精密空调与新排风机配合，使机房有足够的新鲜空气并保持机房正压。并安装新排风机，保证机房内部空气新鲜。机房辅助区域采用采用普通工业空调，使机房办公人员有一个良好的工作环境。
7、综合布线系统
综合布线系统是信息传输的基础，是机房统管信息的基础。根据韶关市国税局计算机机房建设的要求
8、机房集中监控系统
机房集中监控系统是现代化机房实现高度智能化管理的软件集成方案，是一个庞大的自动化监控程序。本次集中监控工程涉及到供配电、温、湿度、空调、噪音检测、漏水检测等系统的综合监控。
1.3 工程质量总体目标
1.3.1 设计标准
根据《计算机站场地安全要求》有关规定：
计算机机房的安全分为A类、B类、C类三个基本类别。

C类安全机房
B类安全机房
A类安全机房
场地选择
/
+
+
防火
+
+
_
内部装修
/
+
_
供配电系统
+
+
_
空调系统
+
+
_
火灾报警及消防系统
+
+
_
防水
/
+
_
防静电
/
+
_
防雷
/
+
_
防鼠害
/
+
_
电磁波的防护
/
+
+
表中符号说明： /：无需要求 +：有要求或增加要求 _：要求
本次工程设计标准如下：
主机房区按国标A级机房标准和一级防火标准设计。机房辅助区和按国标A级机房标准配套设施和二级防火标准设计。
1.3.2 本工程的主要技术标准
本工程按上述标准设计，系统安装完毕后达到如下主要技术标准：
项目
达到标准/重要措施
整体工程
到达国家“优良”工程标准

分项工程
达到标准/重要措施
供配电系统
一类供电、一级负荷；重要设备回路预备100%冗余量，电源质量机房A级
空调系统
机房采用恒温恒湿空调，开机时A级标准 温度：23±2℃；相对湿度：45%～65%；温度变化率＜5℃/h
防水
安装紧急排水装置；安装进口防漏水报警装置
防静电
安装全钢防静电地板；良好接地
防雷及接地
计算机系统直流接地电阻：≤1欧姆；
交流工作接地系统接地电阻：＜4欧姆、零地电压＜1V；
计算机系统安全保护接地电阻及静电接地电阻：＜4欧姆；
防雷保护接地系统接地电阻：＜10欧姆；
电磁波防护屏蔽效果
无线电干扰场强，在0.15～1000MHz时不大于120dB，磁场干扰场强不大于800A/m
照明
主机房照度不小于300Lx；应急照明不低于5Lx
噪音
主操作员位置≤65dBA
集中载荷：
＞200kg。
均布载荷：
＞1000kg/m2；
含尘粒径：
＜0.5ěm；
含尘粒数：
≤18000粒/升；
1.4 技术规范性文件说明
1.4.1 设计依据
方案编制依据主要有以下几个部分：
1、建设方要求、资料（含平面图纸）；
2、施工现场条件和勘测资料；
3、国家有关规范文件，主要有：
《电子计算机场地通用规范》 GB/2887-2000
《电子计算机场地设计规范》 GB50174-2000
《计算站场安全要求》 GB9361-1998
《计算机机房用活动地板技术条件 》 SJ/T10796-1996
《建筑防雷设计规范》 GB50057-94
《高层民用建筑设计防火规范》 GB50045-95
《中国采暖通风与空气调节设计规范》 GBJ19-87
《信息技术互连国际标准》 ISQ/IEC11801-95
第二章 系统方案说明文件
2.1 装修设计说明
作为现代高科技工作场地，装修宗旨是确保计算机正常工作及机房工作人员的身心健康，使人在机房内长时间工作有宁静、舒适的感觉。本次机房其装饰效果是：淡雅稳定、简洁明快、线条流畅分明。色彩大面协调小部分用以对比、点缀。机房取宜选用上轻下重的色彩反搭配，使机房有稳定、平衡和安全感。吊顶采用浅色，地面用比吊顶稍深的色调，同时也应体现美观大方、经济实用。所有装饰材料满足防火规范的有关要求，机房区为A级，机房辅助区为B1级标准。
本建议方案装修设计遵循四条基本原则：
1、体现特点----体现出校园信息部门的室内装潢特点；
2、突出重点----在充分考虑计算机、网络设备、空调、UPS等设备的安全性、可靠性、先进性的前提下，达到高雅、大方、简朴的风格；
3、格调淡雅----机房室内装潢基本格调为淡雅；
4、宜于健康----在材料的选用方面，要充分考虑环保因素。
2.1.1 机房隔断设计
机房内部隔断采用12mm单片防火玻璃，主要考虑视野透明，增加开阔感；玻璃隔断和玻璃门采用防火玻璃制作。彩钢板及玻璃隔断地脚线采用不锈（砂）钢地脚线，高12cm，厚1.2mm。
2.1.2 墙面的设计
机房区墙面除玻璃隔断外全部采用彩钢板，彩钢板是在两层钢板之间夹合保温材料，有相当的强度和良好的保温性能。采用彩钢板施工，既能保证达到机房所需要的强度，又能保证机房有良好的装饰效果，又能达到一定的电磁屏蔽和防静电效果是目前在机房建设中应用比较广泛的一种新型建筑材料。板后作网格接地处理，板和墙面之间空层可敷设线管，使其同时具有保温隔音的功能。该彩钢板表面平整光滑、整体性能良好、防火、防水、防潮、隔音、屏蔽、防尘、易清洁、不易变形。
2.1.3 天花吊顶的设计
机房区天花安装高度距离原地面大约为2950mm。安装完地板后，净空高度为2600mm。机房区采用广东“欧陆”600mm*600mm*0.8mm铝合金微孔板吊顶。在吊天花之前，主机房区吊顶先内刷“秀珀”防尘漆，广东“欧陆”铝合金微孔板吊顶具有防火、防潮、气密性好、不起尘、易清洁、不霉变、变形小、吸音效果好、坚固耐用的功能。墙面、天花、地板材料均保证美观耐用，并与计算机颜色配合协调，达到一种素雅、整洁的室内效果。
2.1.4 地面的设计
机房区铺设沈飞抗静电地板，抗静电地板安装高度为300mm。原地面找平、清洁处理后，然后再铺设20MM“华美”保温棉，最后铺设抗静电活动地板；由于机房区地板与室外有300mm高差，机房门口制成二级台阶表面贴抗静电胶板。沈飞抗静电地板具有机械性能高、承载力大、防火性能好、耐磨性及抗静电性优良、抗污染、便于清洁、组装灵活、维修方便、经久耐用的特点。
2.1.5 门的设计
机房主入口采用深圳“龙电”双开钢质防火门，规格：1500mm*2100mm；机房内部隔断门采用福隆鼎双开12mm厚单片防火玻璃门，规格：1500mm*2100mm。
所有防火玻璃门都设计成无框玻璃门，显现通透感和层次感，并且所有门采用“皇冠”进口地弹簧，豪华不锈钢门拉手。
2.2 机房电气工程设计说明
2.2.1 设计目标
根据本机房的特点及要求，应在本机房内建立计算机设备不停电供电系统，按照国家有关标准，即为一级负荷采取一类供电。同时计算机电源条件应满足计算机设备运行的国家标准。按《电子计算机机房设计规范》（GB50174---93），如下表：
电子计算机供电电源质量根据电子计算机的性能、用途和运行方式(是否联网)等情况，可划分为A、B、C三级(见表2.1)。
供电电源质量分级 表2.1
项目 等级
A
B
C
稳态电压偏移范围 (%)
±2
±5
+7 -13
稳态频率偏移范围 (%)
±0.2
±0.5
±1
电压波形畸变率 (%)
3~5
5~8
8~10
允许断电持续时间 (ms)
0~4
4~200
200~1500
另外，电子设备电气事故的大多数原因是过大的谐波电流和谐波电压、过大的对地泄漏电流、以及电源电压的扰动。在此方面，我国有关标准规范尚未与国际标准规范接轨，但设计中仍应采取防范措施。
2.2.2 设计原则
1、遵守标准　执行政策
机房供配电设计必须遵守国家及有关主管部门颁布的标准、规程、规范，执行国家有关的方针和政策，包括节约能源、节约有色金属、环境保护及与国际标准接轨等技术经济政策。
2、安全可靠　先进合理
供配电方案设计应做到保障人身安全和设备的安全，供电可靠，电能质量合格，技术先进和布局合理。选用效率高、能耗低、性能较先进的电气设备产品。
3、全局出发　统筹兼顾
机房供配电方案设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点及地区电网条件等，合理确定。
4、结合规划　远近结合
机房供配电方案设计应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近期结合，以近期为主，同时考虑发展的可能性。
2.2.3 配电设计方案
2.2.3.1 设计内容
本工程以独立的380V/220V、50Hz、TN-S（三相五线）电源系统放射式为本区域设备供电。设备包括计算机设备（UPS设备）、照明、空调、普通维修市电等部分。
2.2.3.2 供电方式及电源引入
方案采用一路市电源专供机房，与80KVA UPS组成不间断供电系统，供给机房区主要网络设备用电。
2.2.3.3 机房区供配电系统组成
机房供配电系统由两部份组成：计算机设备供电（UPS）系统、机房辅助设备供电系统，分别由独立的配电柜控制：计算机设备用电由UPS配电柜控制，辅助设备用电由市电配电柜控制。机房区市电负荷主要为专用空调机、新风机、照明系统、市电插座、UPS系统、办公区用电等，UPS负荷主要为服务器柜、计算机网络设备等。
机房采用三相五线制独立供电，在机房配电室设市电配电柜一台，负责市电负载，设UPS配电柜一台，负责UPS电源负载。计算机机房内设备电源的电压变化应在220V±5%之内，频率变化应在 50H±0.5Hz之内。
计算机系统、网络通信设备等正常情况下由市电经UPS供电，其它辅助设备（如空调、新风等）由市电直接供给。计算机机房内的配电系统应考虑到与应急照明系统的自动切换的联动，一旦发生火灾，自动关掉精密空调、常用照明、维修插座等大功率动力负载、同时自动开启排风系统。
机房的设备供电、空调供电与照明供电互为独立，实行插座等小容量设备采用树干式供电，大容量设备则专线供电。计算机机房的设备供电和空调供电应分为两个独立回路，其中设备供电应按设备总用电量的1.5倍进行预留，而空调用电按空调设备的要求供配即可。
2.2.3.4 辅助设备用电系统
为了防止机房辅助设备在启动、制动及在正常运行时可能对计算机系统构成的干扰，《电子计算机机房设计规范》规定：“机房内其它电力负荷不得由计算机主机电源和不间电源系统供电”。
因此机房内空调、照明、临时维修电器等设备直接采用市电电源，电源为三相五线。方案将上述用电设备自成体系，与计算机设备电源相互独立，形成辅助设备供配电系统。照明系统在火灾报警时应有消防联动控制回路，在火灾报警时自动切断常用照明，同时开启应急照明系统。
2.2.3.5 线路敷设
机房总电源电缆引至机房动力配电柜总开关上，由动力配电柜向各市电设备及UPS供电；UPS输出至机房UPS配电柜主开关，由UPS配电柜向各计算机设备供电。
为保证电源运行时三相基本平衡，应尽可能将单相负荷均匀分配在各相上，机房低压配电系统三相负荷不平衡度应控制在5-20%。
2.2.4 机房照明设计
2.2.4.1 机房照明的特点
本机房采取全封闭屏蔽结构，机房内只能采用人工光源；机房内部采取开放式、透明式玻璃间隔结构，整体性强。因此对机房内照明系统质量提出了较高的要求。
2.2.4.2 机房照明主要要求
（1）要求：机房内照明的设计按主机房平均照度300—500Lx取值。
2.2.4.3 设计方案
方案中，应急备用照明灯具为适当位置的荧光灯组，正常情况下荧光灯由市电供电，市电停电时，应急照明由UPS供电。
机房出入口和走廊拐弯处设置疏散照明和安全出口标志灯，其照度不应低于10Lx；
2.3 空调、新风系统工程设计说明
2.3.1 精密空调系统设计
本工程设计在机房区（服务器室、配电室、通讯室、操作间）配置4台风冷式精密恒温恒湿下送上回风空调机。
2.3.1.1 机房精密空调
根据中华人民共和国《计算机房场地技术要求》（GB2887-89）标准，本机房负荷取值约为300kcal/m2.h。由于尘埃对机房的电子设备影响较大，空调机具有中效和亚高效级过滤，达到机房空气的洁净度要求。
工程设计在机房区安装2台(一主一备)风冷式精密恒温恒湿下送上回风空调机，为保证机房设备良好运作，同时由于机房设有架空地板，因此空调采用下送风，顶回风送风方式。此外，为保证空调系统独立运作，采用风冷方式。
2.3.1.2 设计计算参数
机房区总面积共约120平方米，净高设计约2.6米。机房按照300W/h·m2热负荷计算,风量按30次/小时换气量计算；空调系统的新风量取室内总送风量的5％。夏季室外设计温度：35℃；冬季室外设计温度：0℃；机房室内设计温度：21℃—23℃，相对湿度：50—60% 。
2.3.1.3 机房专用空调选型及说明
型 号：D42AH，
单机制冷量: 44.47kW/台
单机风量：11880m3/h
机组数量：2台（设备运行时1台主用，1台备份。)
2.3.1.4 空调机组技术参数
机组型号:
D42AH (带VRF系统节能型机组)
室内机组

制冷量(24°C、50％RH)
44.37kW/40.03kW (总冷量/显冷量)
标准配置
电加热、加湿、微处理控制器、远程监控接口
温度控制标准
±1℃
湿度控制标准
±5％RH
重 量
520kg
体积(毫米)
1847(长)x654(深)x1940(高)
风 量
11880m3/hr
噪音
<52dB(A)
显示
触摸式大屏幕液晶中文图形曲线界面显示
余 压
50pa(最大至500 pa)
风机数量
3
压缩机数量
2
电加热功率
12kw
加湿量
8kg/hr
过滤效率
EU4(中效)
工作负载电流
49A
工作功率
26.6kW
冷凝器配置

型号
DCRA506×1
数量
1个
2.3.1.5 设备图样

2.3.1.6 机组性能特点
2.3.1.7 先进节能的VRF系统
VRF（可变冷煤流量）压缩机在负荷少时可节约更多能源。能效比也较高。
全制冷负荷：两个压缩机同时运行，全部冷媒循环，这可以达到规定的最大制冷量，涡旋式压缩机的性能系数为3.5。

部分负荷运行：主压缩机运行，使60％的冷媒作制冷循环，这样蒸发盘管和冷凝盘管相对而言能力过量，使冷媒吸入压力增加而排出压力减少，部分负荷性能系数可增大到5.0,既44%的能量即可输出65%的制冷量。

其次的益处：是减少温度骤变，增加压缩机的可靠性，原因是：循环减少，起动电流减少，双压缩机提供能力冗余，加湿器工作时间减少－在较高的蒸发温度下可得到较高的显热比，额外投入的费用也减少，回收期一般为六个月至一年。
2.3.2 新风系统概述
送进机房的新风应注意以下问题：
（1）采用的新风一定是正常的，自然界的新鲜空气，不要采用办公大楼内部中央空调的新风，更不能采用附近受污染的空气。
（2）新风机应对采用的空气经过初中效过滤处理后送入机房。
（3）进入机房的新风温度与调度中心内温度差别不宜太大，否则对新风还应经过初步热交换处理。
2.3.2.1 新风量计算确定
《电子计算机调度中心设计规范》规定：空调系统的新风量应取下列三种中的最大值：
室内总送风量的5％；
按工作人员每人40 M3/h；
维持室内正压所需风量。
由于本机房工作人员流动性大,相对室外密封性比较好，因此方案按照以上第一种方法。考虑管道风量损耗，本设计按（10％）计算。即
新风量=最少总送风量×（10%）
2.3.2.2 系统及管道
机房的新风系统，设初效、中效两级空气过滤器，中效空气过滤器计数效率应大于80％，本机房的新风机选用立式新风机，它可安装初效和中效过滤装置，采取管道送风，可以供给的循环新风量。
所有新排风管道内设置防火阀、排风止回阀。本工程在机房配备1台新风机，按上述计算，需新风量约为4000 m3/h；
2.4 机房防雷及接地系统工程
2.4.1 现场勘察和分析
本机房处在群楼中，从防雷的角度对机房选址的评估，强雷电磁场能够经过外墙和天花进入和影响机房内部，因此我们必须从机房电磁屏蔽、机房接地、机房内部等电位措施、机房线路电磁波隔离和机房线路分级防浪涌保护等方面对该机房进行相应的防雷保护设计，以求尽可能满足防雷保护的要求。
2.4.2 机房防雷工程设计说明
本设计方案包括以下5个方面的设计：
1、机房防雷电磁波屏蔽
2、机房内部等电位接地措施
3、机房接地母线的引入
4、电源防浪涌保护（防雷）器的分级安装设计
5、数据网络设备线路接口防雷保护装置的安装设计
2.4.2.1 机房内部等电位接地措施
接地汇流排：本工程室内接地采用综合接地方式。在室内的地板上安装接地汇流排，接地汇流排选用40*4紫铜排，铜排通过高强度绝缘子固定在地板上；接地汇流排在室内做网状分布，网格大小以方便设备最近接地为准，最大不超过3.2*3.2平方米；接地汇流排与接地汇接箱（接地母线排）通过50平方专用接地电缆（2条以上）或30*3铜排多处可靠复接。接地汇流排之间连接为氧焊。
地面均压环：地面均压环设在机房内部周边的墙脚高约10cm处，或在彩钢板屏蔽墙脚前以40*4紫铜排和绝缘子固定，设一圈等电位环并与所经过机房的立柱内的钢筋可靠连接；铜排通过高强度绝缘子固定在墙脚或地板上；钢筋的抽取必须是敲出两根以上立柱内的钢筋后以热镀锌扁钢焊接，留出接口再用2.5m㎡线缆或直接与分布周边墙脚的等电位环铜排紧密连接。同时等电位环要与分布在地板上的接地汇流排多处紧密连接。
2.4.3 机房接地系统
2.4.3.1 设计说明
按现国家机房标准，机房具有以下几种地：
A、计算机系统的直流地：如电子系统零电位接地，系统地阻一般要求小于1W
B、交流工作地：地阻不宜大于4W
C、安全保护地：地阻不应大于4W
D、防雷保护地：地阻不应大于10W
当采用综合接地时，取上述最小地阻值。
2.5 机房综合布线系统工程说明
2.5.1 系统概述
本机房建设工程，采用综合布线作为大楼内语音、数据、图像通信等系统的传输媒质。考虑到现代工作环境对通讯自动化（CA）、办公自动化（OA）等系统的信息传输的需求，在布线方面要求具有高度的灵活性、可靠性及综合性，并且要求易扩容、应面向未来发展及方便维护和管理。
本次设计方案的涉及范围为：
综合布线系统的设计、供货、项目管理、工程施工、安装、接续、测试、配合其它相关系统试运行、验收、系统质保、技术支持、文档移交、售后服务、培训和认证；综合布线管路系统的设计、施工和协调。
方案对需求进行了认真的分析和配置。其特点是使用方便、扩充容易、管理简便、满足未来十年各种计算机网络的实际需求，并充分考虑了计算机网络系统的需求。
本工程布线方案采用CommScope系列的超六类非屏蔽系统。
2.5.2 工程需求及布线环境
2.5.2.1 综合布线系统的需求
1）此次综合布线系统的核心要求如下：
满足相关的国际标准和国家标准；
能够支持各种计算机网络设备系统；
具有先进性、可靠性、标准性、可互换性和可扩充性；
全采用CommScope系列的超六类产品；
满足各种计算机网络系统及网络上运行的应用系统（如电视会议系统、办公自动化系统、弱电系统集成等等）的需求；
2）设计目标
为满足网络及通信需求，本综合布线系统将具有以下特性：
实用性：满足本区域的办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图象的传输，并可与外部网络连接。
扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。方案采用树状星型结构，以支持目前和将来各种网络的应用。通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络；
标准性：满足最新、最高的布线系统标准（如国家标准：CECS 72:97和CECS 89:97、国际标准：ISO/IEC 11801、欧洲标准：EN50173、美国标准：EIA/TIA 568A等），
可靠性：在设计中充分考虑到系统的长期可靠性。；
经济性：在满足应用要求的基础上，尽可能降低造价。
兼容性：系统是一套全开放式的布线系统。它具有一套全系列的适配器，可以将不同厂商、不同设备所用的不同传输介质全部转换成相同的屏蔽（或非屏蔽）双绞线，可传输话音、数据、图像、视频信号、控制信号等；采用光纤可高速、高带宽、远距离地传输数据和高清晰度图像信号。能够支持目前及今后所有的数据、话音及控制设备厂商的应用系统。
2.5.3 设计方案
由于现在的服务器及小型机的体积越来越小，许多服务器只有1U、2U和4U的高度。因此一个机柜内可以安装的服务器或者小型机数量会非常多，而且许多设备都是双网卡的，因此需要的连接的RJ45铜缆特别多。而且有部分设备采用的是光纤网卡，预计这类设备会根据计算机网络的发展会越来越多。
工作区子系统
工作区子系统由设在各机房内的信息插座、跳线（连接信息插座至终端设备之间的线缆）构成。
为了保证计算机网络系统的正常运转，所有信息插口都是一个标准的RJ45六类信息插口，不同型号的计算机和终端可以通过RJ45标准跳线方便地连接到电脑信息插座上。出于防尘考虑，每个插口均带防尘盖。
插座模块上都印有568A端接方式的线缆颜色排列，使施工人员不必记忆各种端接的排列和颜色规定，使端接时的出错概率明显下降。在本项目中，所用的信息插座（使用86型底盒）基本安装在地面插座盒内。
在面板上，安装自己打印的面板纸，一旦信息点编号更换，可从正面拆下有机玻璃标签盖板，取出面板纸更换。
B．水平干线子系统
本工程水平电缆从主机房通信机柜通过线槽引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，为系统的重新配置和故障检修提供了极大的方便。
本系统中所用的线缆均为符合IEC 332.1的阻燃型线缆，可以在万一发生火情时避免火势蔓延。
水平线缆的编号完全根据EIA/TIA 606标准编排和制作，并使用防水塑料薄膜进行保护。
C、管理子系统
管理子系统由主机房中的主配线系统构成，负责信息通道的统一管理。主要由跳线面板、跳线管理器、跳线、机柜等组成。管理子系统的布局将对今后的线缆管理起重大的影响。
在机柜内，所有的信息点均通过统一的编号规则（该规则将根据布线标准EIA/TIA 606、用户想法经验构成）和颜色规则，以方便用户的使用。配线架上的端口单独标签，配线架上的面板纸可以更换，施工时可以将编号作为核对线缆正确与否的手段（此时最终的信息点编号是否与线缆编号一致都没有影响），待施工完毕后再装入新的、正式的面板纸。
2.6 机房集中监控系统工程说明
2.6.1 系统建设的必要性
随着计算机的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。机房的环境设备（供配电、UPS、空调、消防、保安等）必须时时刻刻为计算机系统提供正常的运行环境。一旦机房环境设备出现故障，就会影响计算机系统运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。对于银行，证券，海关，邮局等需要实时交换数据的单位的机房，机房管理更为重要，一旦系统故障，造成的经济损失是不可估量的。
目前许多机房的管理人员不得不采用 24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理。
2.6.2 系统特点
1、支持梅兰日兰各系列 UPS,HRIOSS、登高机房精密空调及其它智能设备。
2、具有专家诊断功能, 可检测UPS及空调各部件的状态及各种参数。
3、系统全部硬件设备均为国外进口, 可靠性极高。
4、信号处理接口板：平均无故障时间在20万小时以上。
5、人机介面：完全按用户的意图设计界面，界面完全汉化, 并能将照片、图片等直接显示到画面上，色彩逼真，只用一个鼠标即可进行现场操作.
6、系统采用微软公司隆重推出的功能强大,真正实时多任务WIN NT操作系统, 从而确保系统的可靠性,实时性, 易维护性。
7、系统与数据库接口采用最新ODBC技术, 使系统从根本上脱离了数据库的限制, 也就是说可支持各种类型数据库。
8、系统应用强大的多媒体技术, 对各种设备的报警及专家处理提示采用语音系统, 极大地方便了值班人员。
9、强大的报警处理功能. 可区分1000级报警级别, 报警事件发生时，系统自动按事件级别排队报警, 显示, 处理,并将画面切换到报警画面。
10、强大的管理功能. 对任一报警事件都针对机房的具体情况给出相应的处理提示, 指导值班人员解决问题。
11、强大的数据管理功能, 可存储一年的数据, 并用历史曲线显示任意一天的数据情况, 最大值, 最小值, 平均值及某一特定时刻数值。
12、采用电话语音系统，可设三组电话号码。处于无人值守时，一旦有严重事故发生，系统会自动拨打电话号码，采用语音通知有关人员。
2.6.3 设计原则
（1）技术先进性：选用国际技术最新的专业厂家产品。
（2）系统高可靠性：系统的硬件和软件均采用技术成熟的产品，各模块间互相独立，互不干扰，将故障影响范围降至最小，保障系统全天候正常运行。
（3）系统可扩展性能强：模块化结构有利于扩容与扩展，扩展成本低廉。
2.6.4 UPS监测子系统
监控对象：对机房内的UPS进行实时监控管理。
监控实现：UPS自带RS232通信口，经过7520通信转换模块转换成485总线直接连接到监控主机的一个通讯口（每台UPS占用1个通讯口），通过这个连接与监控主机进行通信。监控主机可以查询UPS的各种工作状态、参数和报警信息。每台UPS使用1个通讯转换模块7520，安装在靠近UPS的地板下。
监控性能：实时显示并保存各UPS通讯协议所提供的能远程监测的运行参数和各部件状态。实时判断UPS的部件是否发生报警，当UPS的某部件发生故障或越限时，监控主系统发出报警。
监控内容：
实时参数：输入电压、输入频率、输入电流、输出电压、输出频
率、输出电流、输出功率、电池电压、电池充电程度（后备时间）等；
工作状态：旁路工作状态、在线状态、电池供电状态、电池充电状态等；
报警信息：输入越限报警、输出过载报警、电池异常报警、整流器故障报警、逆变器故障报警等。
2.6.5 配电监测子系统
监控对象：对机房市电配电柜总进线电量的监测及8路主要开关状态的监测。监控实现：在配电柜上的市电输入处安装一台PMAC 9900电量仪。其中电流监测用电流互感器变换后再由电量仪测量。电量仪自带RS-485通讯接口，可以直接与监控主机通讯。它可以监测市电输入的电压(三相)、电流(三相)、频率和功率等。
电量仪应安装在配电柜内部，如现有配电柜内已无空间可以安装电量仪和开关量转换模块，则可在配电柜旁边的地板下安装1个采集柜，用于安装电量仪和其它采控模块等。
监控性能：实时显示并保存各配电柜总进线的各监测参数的数值，实时显示并保存各被监测开关的工作状态。设定电压、电流的上限值与下限值，当监测的电压或电流超过设定的允许值时，系统诊断为有故障（报警）事件发生，监控主系统发出报警。
监控内容：
实时参数：实时监测两个配电柜主进线的相电压、相电流、相功率、频率、功率因素等。
开关工作状态：监测配电柜内8个重要开关的工作状态，暂设8个。
2.6.6 精密空调监控子系统
监控对象：机房内机房专用精密空调。
监控实现：每台空调自带RS-232智能通讯通讯口，分别通过7520模块转换成RS-485总线连接到监控主机的一个485串口，即可监控空调的内部运行状态情况。
监控内容：
监测部份：回风温度、回风湿度、回风温度上限、回风湿度上限、回风温度下限、回风湿度下限、温度设定值、湿度设定值、空调运行状态、压缩机运行时间、乙二醇运行时间、加热百分比、制冷百分比、加热器运行状态、制冷器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。
控制部份：空调的远程开机、关机。
空调的所有监测与控制部份的具体情况可依据空调厂家提供的通讯协议略有变化。
2.6.7 温湿度监测子系统
监控对象：对机房内重要的区域内的温湿度进行检测，
监控实现：安装温湿度传感器，传感器采用JWS系列，其输出为线性模拟电压，再经7017采集模块采集（每个7017采集模块可以采集4个温湿度传感器的输出）送到监控主机进行处理。
监控性能：以电子地图方式实时显示并记录每个温湿度传感器所检测到的室内温度与湿度的数值，显示短时间段内的变化情况曲线图。并可设定每个温湿度传感器的温度与湿度的上限与下限值。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时，监控主系统发出报警。
2.6.8 漏水检测子系统
监控内容：由温湿度传感器采集各机房内的信号，实时显示温度信号、湿度信号。
监控对象：对空调房内的精密空调及其进出水管沿线（机房内）的漏水检测报警。
监控实现：采用1个TTSIM-1型定位式式漏水监测控制器，2根15米长漏水感应绳围着空调和进出水管绕一圈，达到实时检测每一处可能产生漏水的地方。漏水监测控制器通过RS-485总线直接连接到监控主机的485通讯串口。
监控性能：以电子地图方式实时显示并记录漏水线缆感应到的漏水状态、漏水位置及漏水控制器的状态。当空调或其沿线水管漏水时，监控主系统发出报警，并有相应的图示和文本框显示漏水发生的位置。
监控内容：实时检测并记录漏水报警变化情况。
2.7 机房门禁系统工程说明
门禁系统主要完成对门的开闭管理。门禁子系统具有对系统进行管理；设置参数；登录卡；删除卡；调整系统时间；接收和处理事件记录；接收和处理系统报警（包括通讯失败、控制器未接通等）等功能。
感应卡门禁系统功能
门禁系统顾名思义是对门――通道――进行控制管理的系统。所以，类似于通道管理性质的控制器，如：电梯控制器、停车场控制器和考勤终端等，都可接入门禁系统中。
门禁子系统实现的主要功能、特点如下：
门禁系统主要功能――对进出口实现自动身份识别和控制。所有要求通过通道的人，必须交验其所持的身份识别卡。当身份识别卡在读卡机上有效读过时，控制器能根据事先的登录情况对该卡号作出判断：合法有效的卡放行――发出指令给电锁；非法卡或无效卡不放行，同时向系统发出警报。系统具有自检功能：通讯线被剪、控制器断电、控制器后备电池欠压等都能及时检测，并发出警报。
门禁子系统主要特点
功能强大的软件。门禁子系统的管理软件，提供了十分完善而强大的功能：从系统参数设置，到各种常规参数编制应用，到下载指令至控制器；从系统地图设置，到控制器设置，到持卡者管理，软件界面无不提供了多媒体的可
