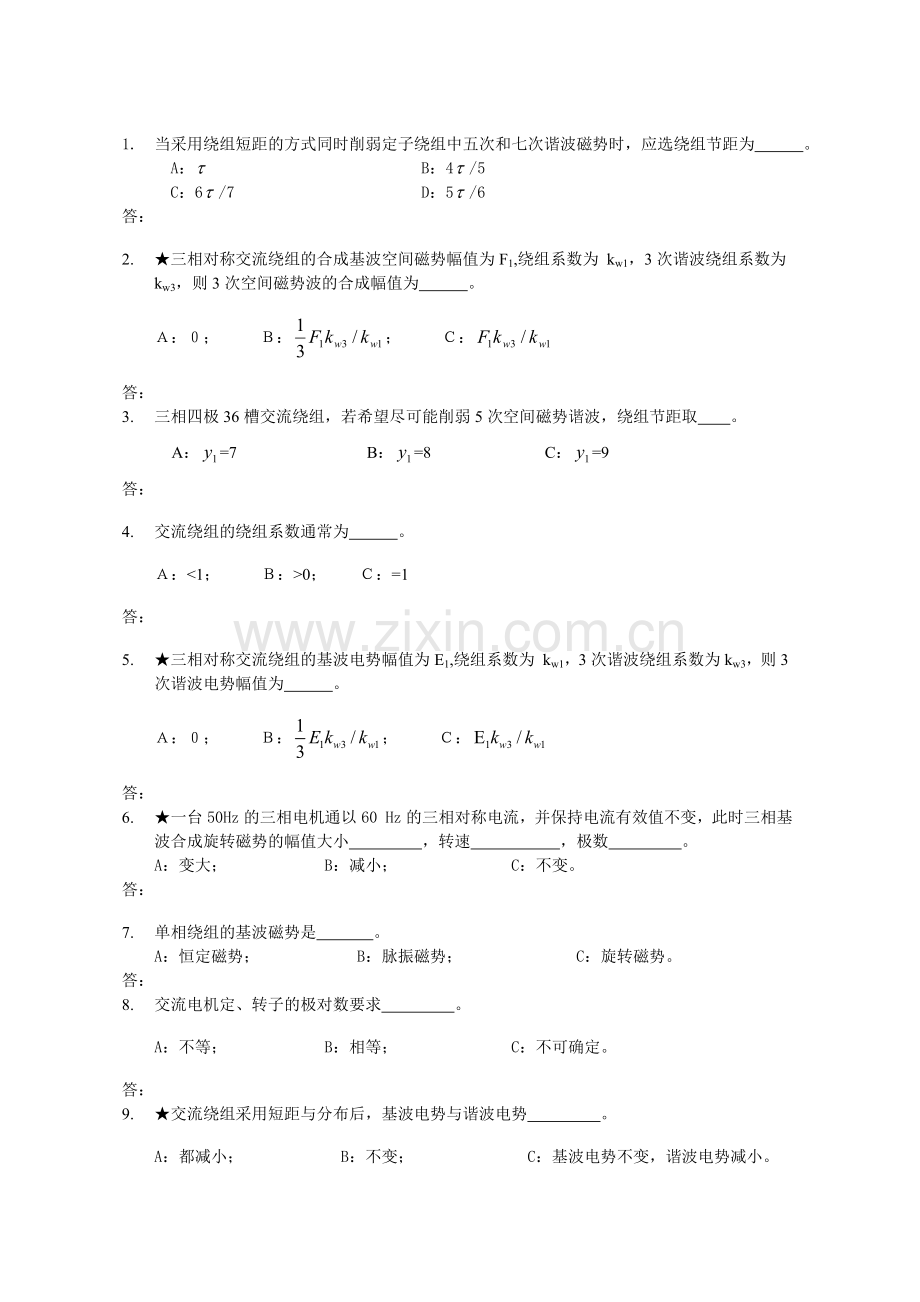

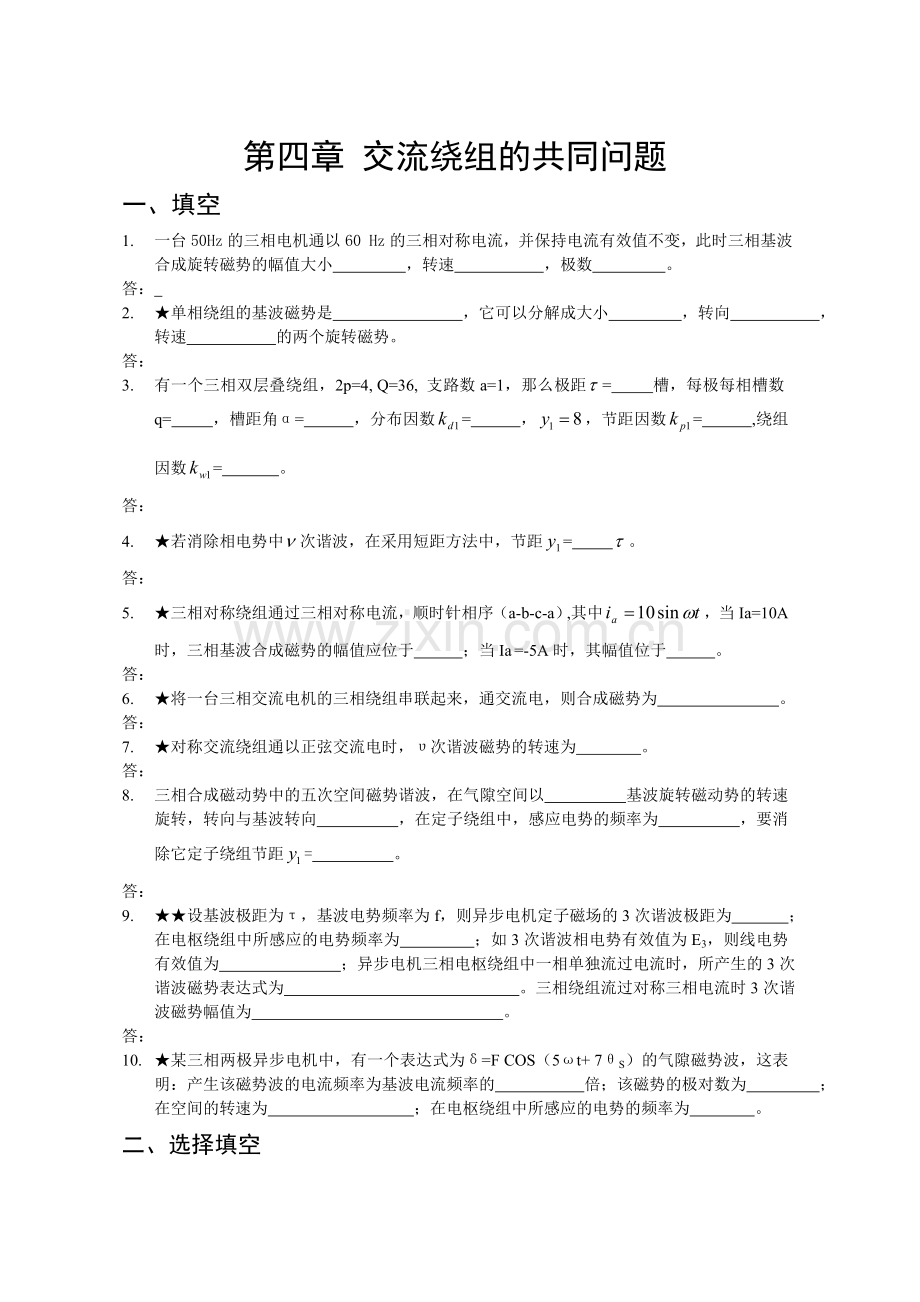

第四章 交流绕组的共同问题 一、填空 1. 一台50Hz的三相电机通以60 Hz的三相对称电流,并保持电流有效值不变,此时三相基波合成旋转磁势的幅值大小 ,转速 ,极数 。 答: 2. ★单相绕组的基波磁势是 ,它可以分解成大小 ,转向 ,转速 的两个旋转磁势。 答: 3. 有一个三相双层叠绕组,2p=4, Q=36, 支路数a=1,那么极距= 槽,每极每相槽数q= ,槽距角α= ,分布因数= ,,节距因数= ,绕组因数= 。 答: 4. ★若消除相电势中次谐波,在采用短距方法中,节距= 。 答: 5. ★三相对称绕组通过三相对称电流,顺时针相序(a-b-c-a),其中,当Ia=10A时,三相基波合成磁势的幅值应位于   ;当Ia =-5A时,其幅值位于   。 答: 6. ★将一台三相交流电机的三相绕组串联起来,通交流电,则合成磁势为 。 答: 7. ★对称交流绕组通以正弦交流电时,υ次谐波磁势的转速为 。 答: 8. 三相合成磁动势中的五次空间磁势谐波,在气隙空间以 基波旋转磁动势的转速旋转,转向与基波转向 ,在定子绕组中,感应电势的频率为 ,要消除它定子绕组节距= 。 答: 9. ★★设基波极距为τ,基波电势频率为f,则异步电机定子磁场的3次谐波极距为 ;在电枢绕组中所感应的电势频率为 ;如3次谐波相电势有效值为E3,则线电势有效值为 ;异步电机三相电枢绕组中一相单独流过电流时,所产生的3次谐波磁势表达式为 。三相绕组流过对称三相电流时3次谐波磁势幅值为 。 答: 10. ★某三相两极异步电机中,有一个表达式为δ=F COS(5ωt+ 7θS)的气隙磁势波,这表明:产生该磁势波的电流频率为基波电流频率的 倍;该磁势的极对数为 ;在空间的转速为 ;在电枢绕组中所感应的电势的频率为 。 二、选择填空 1. 当采用绕组短距的方式同时削弱定子绕组中五次和七次谐波磁势时,应选绕组节距为 。 A: B:4/5 C:6/7 D:5/6 答: 2. ★三相对称交流绕组的合成基波空间磁势幅值为F1,绕组系数为 kw1,3次谐波绕组系数为kw3,则3次空间磁势波的合成幅值为 。 A:0; B:; C: 答: 3. 三相四极36槽交流绕组,若希望尽可能削弱5次空间磁势谐波,绕组节距取 。 A:=7 B:=8 C:=9 答: 4. 交流绕组的绕组系数通常为 。 A:<1; B:>0; C:=1 答: 5. ★三相对称交流绕组的基波电势幅值为E1,绕组系数为 kw1,3次谐波绕组系数为kw3,则3次谐波电势幅值为 。 A:0; B:; C: 答: 6. ★一台50Hz的三相电机通以60 Hz的三相对称电流,并保持电流有效值不变,此时三相基波合成旋转磁势的幅值大小 ,转速 ,极数 。 A:变大; B:减小; C:不变。 答: 7. 单相绕组的基波磁势是 。 A:恒定磁势; B:脉振磁势; C:旋转磁势。 答: 8. 交流电机定、转子的极对数要求 。 A:不等; B:相等; C:不可确定。 答: 9. ★交流绕组采用短距与分布后,基波电势与谐波电势 。 A:都减小; B:不变; C:基波电势不变,谐波电势减小。 答: 10. 三相合成磁动势中的五次空间磁势谐波,在气隙空间以 基波旋转磁动势的转速旋转。 A:5倍; B:相等; C:1/5倍。 答: 三、判断 1. ★采用分布短距的方法,可以削弱交流绕组中的υ次谐波电势。 ( ) 答: 2. 三相对称交流绕组中无三及三的倍数次谐波电势。 ( ) 答: 3. 交流绕组的绕组系数均小于1。 ( ) 答: 4. ★五次谐波旋转磁势的转向与基波旋转磁势转向相同。 ( ) 答: 5. 单相绕组的脉振磁势不可分解。 ( ) 答: 11. ★交流电机与变压器一样通以交流电,所以他们的感应电势计算公式相同。 ( ) 答: 12. 要想得到最理想的电势,交流绕组应采用整距绕组。 ( ) 答: 13. 极相组A的电动势与极相组X的电动势方向相反,电流方向也相反。 ( ) 答: 14. 交流电机励磁绕组中的电流为交流量。 ( ) 答: 15. 交流绕组采用短距与分布后,基波电势与谐波电势都减小了。 ( ) 答: 16. 交流绕组连接时,应使它所形成的定、转子磁场极数相等。 ( ) 答: 17. 电角度为p倍的机械角度。 ( ) 答: 18. 交流绕组常用整距绕组。 ( ) 答 四、简答 1. 试述短距系数和分布系数的物理意义,为什么这两系数总是小于或等于1? 答: 2. ★★总结交流发电机定子电枢绕组相电动势的频率、波形和大小与哪些因素有关?这些因素中哪些是由构造决定的,哪些是由运行条件决定的? 答: 3. ★★试从物理和数学意义上分析,为什么短距和分布绕组能削弱或消除高次谐波电动势? 答: 4. ★总结交流电机单相磁动势的性质、它的幅值大小、幅值位置、脉动频率各与哪些因素有关?这些因素中哪些是由构造决定的,哪些是由运行条件决定的? 答: 5. ★★总结交流电机三相合成基波圆形旋转磁动势的性质、它的幅值大小、幅值空间位置、转向和转速各与哪些因素有关?这些因素中哪些是由构造决定的,哪些是由运行条件决定的? 答: 6. ★一台50Hz的交流电机,今通入60Hz的三相对称交流电流,设电流大小不变,问此时基波合成磁动势的幅值大小、转速和转向将如何变化? 答: 。 7. 一个整距线圈的两个边,在空间上相距的电角度是多少?如果电机有p对极,那么它们在空间上相距的机械角度是多少? 答: 8. ★定子表面在空间相距电角度的两根导体,它们的感应电动势大小与相位有何关系? 答: 9. 为了得到三相对称的基波感应电动势,对三相绕组安排有什么要求? 答: 10. ★绕组分布与短距为什么能改善电动势波形?若希望完全消除电动势中的第次谐波,在采用短距方法时,y1应取多少? 答: 11. 采用绕组分布短距改善电动势波形时,每根导体中的感应电动势是否也相应得到改善? 答: 12. 试述双层绕组的优点,为什么现代交流电机大多采用双层绕组(小型电机除外)? 答:。 17. ★试说明一个脉振磁场可以分解成两个大小相等、转速相同、转向相反的旋转磁场。 答: 18. 试说明一个圆形磁场可以用两个在时间上和在空间上相差90度的等幅脉振磁场来表示。 答: 五、计算 1. ★一台4 极,Q=36的三相交流电机,采用双层迭绕组,并联支路数2a=1, ,每个线圈匝数NC=20,每极气隙磁通=7.5×10-3Wb,试求每相绕组的感应电动势。 解: 极距 节距 每极每相槽数 槽距角 基波短距系数 基波分布系数 每条支路匝数 匝 基波相电动势 2. ★有一台三相异步电动机,2p=2,n=3000转/分,Q=60,每相串联总匝数N=20,fN=50赫,每极气隙基波磁通=1.505Wb,求: (1)       基波电动势频率、整距时基波的绕组系数和相电动势; (2)       如要消除5次谐波,节距y应选多大,此时的基波电动势为多大? 3. ★★若在对称的两相绕组中通入对称的两相交流电流,,试用数学分析法和物理图解法分析其合成磁动势的性质? 答: 5. ★一台三相异步电动机,2p=6,Q=36,定子双层迭绕组, ,每相串联匝数N=72,当通入三相对称电流,每相电流有效值为20A时,试求基波三相合成磁动势的幅值和转速? 解: 6. ★★有一三相对称交流绕组,通入下列三相交流电流: (1) (2) (3) 定性分析其合成磁动势的性质(包括转向)。 答: 7. ★三相双层绕组,Q=36,,,,,,。 试求: (1) 导体电动势; (2) 匝电动势; (3) 线圈电动势; (4) 线圈组电动势; (5) 绕组相电动势; 8. ★三相同步发电机,电枢内径,有交长度,,,Q=36,,,。 试求:;若时,等于多少? 9. ★一台两极电机中有一个100匝的整距线圈: (1)若通入5A的直流电流,其所产生的磁动势波的形状如何?这时基波和3 次谐波磁动势的幅值各为多少? (2)若通入正弦电流,试求出基波和3次谐波脉振磁动势的幅值。
