政企动力环境综合监控平台
客户端操作手册

浙江大华科技有限公司

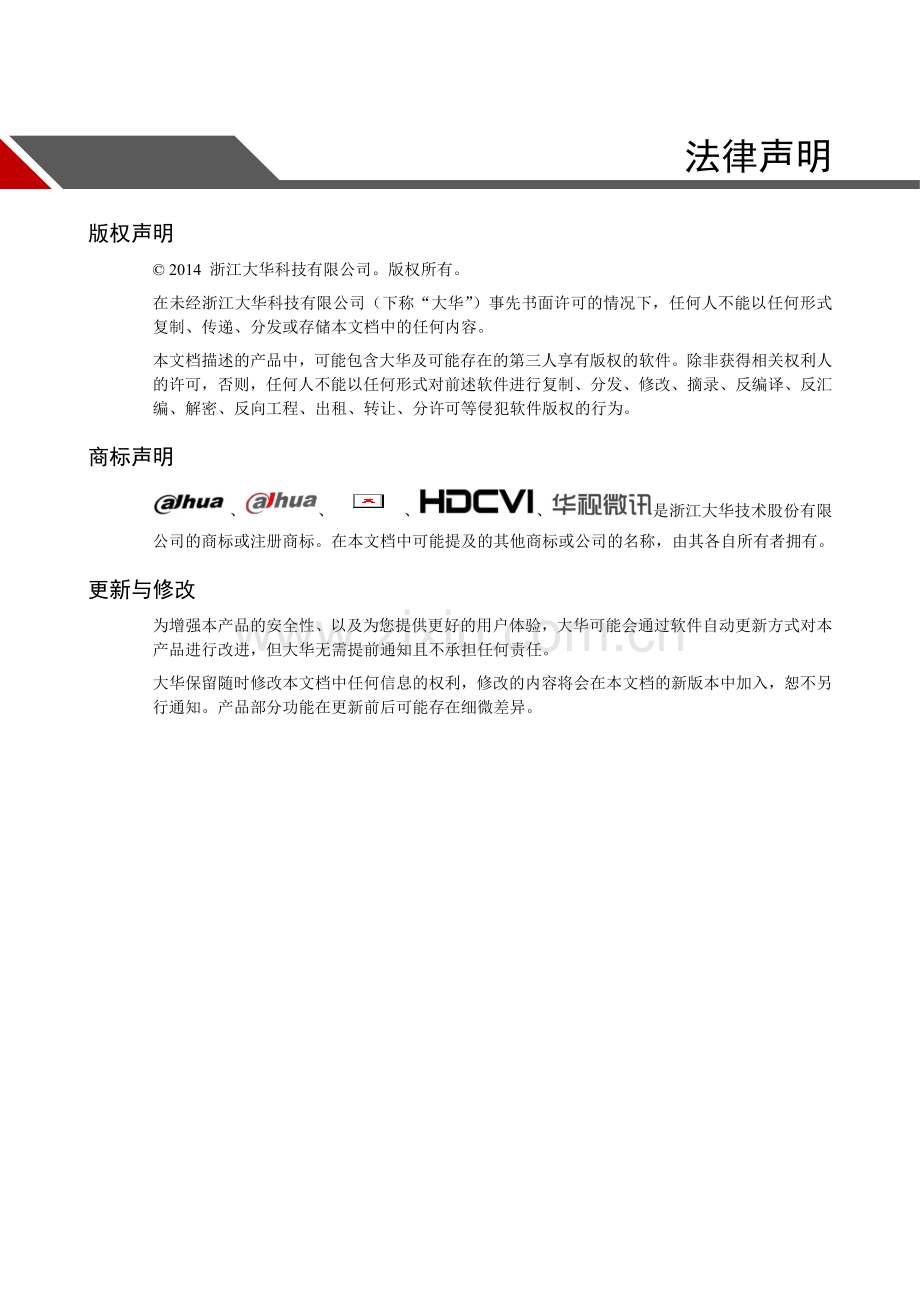

法律声明
版权声明
© 2014 浙江大华科技有限公司。版权所有。
在未经浙江大华科技有限公司（下称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明
、、、、是浙江大华技术股份有限公司的商标或注册商标。在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
更新与修改
为增强本产品的安全性、以及为您提供更好的用户体验，大华可能会通过软件自动更新方式对本产品进行改进，但大华无需提前通知且不承担任何责任。
大华保留随时修改本文档中任何信息的权利，修改的内容将会在本文档的新版本中加入，恕不另行通知。产品部分功能在更新前后可能存在细微差异。

前言
概述
本文档详细描述了DSS E700客户端的安装、配置和使用。
符号约定
在本文中可能出现下列标志，它们所代表的含义如下：
符号
说明

表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
防静电
表示静电敏感的设备。
电击防护
表示高压危险。
激光辐射
表示强激光辐射。

表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

目录
前言 III
目录 IV
1概述 - 1 -
1.1产品简介 - 1 -
1.2配置要求 - 1 -
2安装与卸载 - 3 -
2.1安装 - 3 -
2.2卸载 - 7 -
3登录C/S客户端 - 9 -
4配置 - 11 -
4.1本地配置 - 11 -
4.2配置报警预案 - 15 -
4.3配置轮巡任务 - 20 -
4.3.1轮巡任务 - 20 -
4.3.2轮巡计划 - 22 -
4.4资源管理 - 25 -
5基本操作 - 27 -
5.1实时预览 - 27 -
5.1.1预览 - 27 -
5.1.2录像 - 32 -
5.1.3抓图 - 32 -
5.1.4将通道添加到收藏夹 - 33 -
5.1.5云台设置 - 34 -
5.2录像回放 - 38 -
5.2.1回放 - 38 -
5.2.2录像打标 - 43 -
5.2.3录像锁定 - 44 -
5.2.4下载文件 - 46 -
5.3电子地图 - 48 -
5.3.1矢量地图应用 - 49 -
5.3.2光栅地图应用 - 59 -
5.4报警管理 - 60 -
5.5视频上墙 - 62 -
5.6语音对讲 - 65 -
5.6.1语音对讲 - 65 -
5.6.2语音广播 - 68 -
6扩展功能 70
6.1行为分析 70
6.2人脸识别 71
6.2.1人脸监控 71
6.2.2抓拍库检索 72
6.2.3人脸库检索 73
6.2.4人员布控 74
6.2.5报警检索 75
6.3智能跟踪 75
6.4人数统计 77
6.5主从跟踪 78
6.6报警主机 79
6.7录像标签 81
6.8视频诊断 82
6.9动环系统 84
6.10录像锁定 85
6.11门禁管理 86
6.12卡口监控 87
7 WEB客户端 89
7.1登录WEB客户端 89
7.2配置管理 90
7.3视频监控 90
7.3.1实时监控 90
7.3.2录像回放 90
7.3.3视频上墙 90
7.4电子地图 90

1 概述
1.1 产品简介
DSS E700客户端是一款用于管理安全防护监控设备的管理软件。具有以下功能：
l 实现多设备、多路通道的实时监视和录像回放。
l 通过配置电子地图，可随时对设备进行定位，从而轻松进行部署管理。
l 通过语音对讲，实现客户端与前端设备的语音对讲和广播。
l 上墙方案简单管理，同步显示上墙效果。
l 实现监控计划任务定制，多路多窗口视频轮巡。
l 可进行报警联动配置，实现报警联动视频。
l 使用鼠标模拟摇杆方便用户控制云台。
l 录像支持打标，方便查找。
l 可进行本地抓图。
l 支持行为分析、人脸识别、智能跟踪和人数统计等。
DSS E700客户端目前有4种形式：
l C/S形式客户端，详细操作请参见“2安装与卸载”～“6扩展功能”。
l B/S形式客户端，详细操作请参见“7WEB客户端”。
l Android手机客户端
l 苹果手机客户端
1.2 配置要求
安装DSS E700客户端的PC配置要求如表1-1所示。
表1-1 配置要求
参数
具体要求
操作系统
Microsoft Windows XP SP3、Microsoft Windows 7
CPU
酷睿2 双核3.0
硬盘
至少10GB可用空间
显卡
directX9.0c 及以上版本
内存
至少2GB
显示器
1024×768 及以上分辨率
浏览器
IE7、IE8

2 安装与卸载
2.1 安装
安装DSS E700客户端的步骤如下：
步骤1 下载并安装程序。
1. 在IE浏览器中输入DSS E700的IP地址。
系统显示DSS E700管理员端登录界面，如图2-1所示。
图2-1 管理端登录界面

l ，单击此按钮，下载DSS E700 C/S形式客户端。
l ，单击此按钮，下载B/S形式客户端的Plugin控件。
l ，单击此按钮，下载苹果手机客户端。
l ，单击此按钮，下载Android手机客户端。
l ：单击此按钮，下载ipad版本客户端。
l ：扫描二维码，下载客户端。
2. 单击。
系统弹出“文件下载”对话框。
3. 单击“保存”，下载并保存DSS E700客户端程序到PC。
步骤2 解压下载的客户端程序。
系统提示选择对应的安装语言。
如图2-2所示。
图2-2 选择对应的安装语言

步骤3 单击。
系统弹出“欢迎使用DSS”对话框，如图2-3所示。
图2-3 欢迎安装界面

步骤4 单击。
系统弹出“接受许可协议”对话框，如图2-4所示。
图2-4 接受许可协议

步骤5 选择“接受”，并单击“下一步”。
系统弹出“选择安装路径”对话框，如图2-5所示。
图2-5 选择安装路径

步骤6 选择安装路径，并单击“安装”。
系统开始安装，安装完成后，系统提示“恭喜您，安装成功！”如图2-6所示。
图2-6 安装成功

步骤7 单击“完成”，完成安装。
2.2 卸载
您可以参照以下步骤卸载DSS E700客户端。
步骤1 选择“开始>所有程序>DSSClient>卸载 DSSClient”。
系统弹出“卸载DSS3.11”对话框，如图2-7所示。
图2-7 卸载DSS E700客户端

步骤2 单击“卸载”。
系统显示“卸载进度”界面，卸载完成后弹出“已成功从您的计算机中移除！”提示框。
步骤3 单击“确定”，完成DSS E700客户端的卸载。

3 登录C/S客户端

登录DSS E700客户端之前，需要先在DSS E700管理端“基本配置>用户管理”中添加了用户，并且已为该用户所属角色配置了“实时监控”、“录像回放”、“录像下载”、“云台控制”等设备权限。
如何操作请参见《DSS E700_管理端操作手册》中的“6 管理用户”。
您可以参照以下步骤登录DSS E700客户端。
步骤4 选择“开始>所有程序>DSSClient>DSSClient”。
系统弹出“登录”界面，如图3-1所示。
图3-1 登录DSS E700客户端

步骤5 输入“用户名”、“密码”。
默认用户名和密码为“system”和“dahua2006”。您也可以使用新建的用户登录。
为保证系统安全，登录后请及时修改密码。
步骤6 单击“中心服务器”，输入“服务器IP”和“端口”。
“服务器IP”为DSS E700的IP地址，“端口”默认为“9000”。
步骤7 单击“登录”。
系统弹出主界面，如图3-2所示。
图3-2 DSS E700客户端主界面

l 单击界面右上方的“切换用户”，可以切换登录到客户端的用户。
l 单击界面右上方的“修改密码”，可以修改该用户登录到客户端的密码。
l 单击界面右上角的，可以锁定帐号。如果需要解锁，则在“请输入解锁密码”提示框中输入当前用户的登录密码解锁。

4 配置
4.1 本地配置
第一次登录客户端后，需要设置系统参数，如启动画面分割数、连接模式、码流类型、报警总条数、抓图的张数、抓图间隔时间、图片的保存路径、录像时间和录像的保存路径等。
具体操作步骤如下：
步骤8 单击“配置”区域框中的。
系统进入“本地配置”界面，如图4-1所示。
图4-1 本地配置

参数
说明
基本设置
启动画面
设置“实时预览”、“录像回放”等界面的初始画面分割数。
等级报警展示条数
“报警管理”界面中最大能展示的报警条数。
默认为1000条。
时间格式
设置“12小时制”或“24小时制”。
网络键盘
勾选选择网络键盘。
通信串口
选择通信网络（COM1~COM10）。
仅限网络键盘使用。
显示报警悬浮框
是否显示。
l ：实时显示CPU的使用状态。
l ：实时显示网络状态。
l ：快速进入“报警管理＞报警列表”界面。
l ：快速进入“报警管理＞系统事件”界面。
l ：用于提示报警设备。
全网校时
配置是否对服务的校时做出响应。
l 如果勾选该参数，则服务发起校时，客户端进行校时处理。
l 如果未勾选该参数，则对服务发起的校时不作处理，不会校时设备。
显示云台按钮
如果选择该参数，则进行球机预览时，在视频窗口中显示8个方向键。
基本设置
显示空组织
如果在管理员端建立多个组织，而该组织下无设备，选择该参数，客户端显示该组织名称。
自动登录
如果选择该参数，运行该软件时自动登录。
轮巡最后一帧画面停留
如果选择该参数，轮巡至最后一帧画面时停留。
自适应对讲参数
语音对讲时，系统是否能自动匹配设备的“采样频率”、“采样位数”和“音频格式”。
开机自启动
如果选择该参数，开机自动启动该软件。
视频设置
连接类型
视频传输的的协议类型。可选参数有“TCP”和“UDP”。
码流类型
视频传输的码流类型。单击“使用默认码流”，可选参数有“主码流”、“辅码流”和“三码流”；也可以选择“根据窗口大小自动适应码流类型”。
播放模式
可根据需求选择播放时的模式。
“实时优先”、“流畅优先”、“均衡优先”默认视频缓冲时间1500毫秒。
登录启动
正常登录启动，或者启动上一次轮巡任务或上一次预览任务。
实时窗口双击切换主码流
双击实时视频窗口切换主码流。

窗口分割数大于9的时候，双击某个画面会最大化，这个时候这路画面的码流也会主动切换到主码流，原先为主码流的还是主码流。
显示错误信息
当系统出错或用户操作错误时，是否跳出窗口显示错误信息。
显示视频信息
是否在实时监控窗口中显示实时视频的码率、分辨率等信息。
回放设置
开启即时回放
选择该参数，即时回放开启。
即时回放录像时间
选择即时回放录像的时间（15-60秒），默认15秒。
开启回放预览
选择该参数，回放预览开启。
启用高清网络回放抽帧
选择该参数，高清网络回放抽帧开启。
抓图设置
静默抓图
选择该参数，则抓图时不弹出抓图对话框。
抓图保存格式
图片保存格式，分BMP和JEPG。
连续抓图张数
设置连续抓图的张数，最少不能低于2张，最多不可超过10张。
连续抓图间隔
设置连续抓图的间隔时间。
抓图保存路径
进行本地抓图时，图片的保存路径。
录像设置
最大录像时间
进行本地录像时，录像的最大时长。
单个录像最大文件大小
设置单个文件录像的文件大小，（10-1500M）
录像保存路径
进行本地录像时，录像的保存路径。
卡口关联录像时间
设置卡口关联录像时间，默认20秒，设置需大于10秒。
版本信息
查看软件的版本信息，如版本号，版本日期等。
步骤9 设置基本信息、视频、回放、抓图和录像信息等。
步骤10 单击。

单击可以恢复系统默认值。
4.2 配置报警预案
您可以参考以下步骤配置报警预案。
步骤11 单击“配置管理”区域框中的。
系统显示“报警预案”界面，如图4-2所示。
图4-2 报警预案

步骤12 配置预案信息。
1. 单击。
系统显示“全局配置”界面。
2. 输入“预案名称”、“描述”，设置“时间”、“声音”和“电子地图报警闪烁”，如图4-3所示。
图4-3 配置预案信息

参数
说明
预案名称
设置该报警预案的名称。
描述
可选参数，用于对该报警预案进行描述。
时间设置
设置布防的时间并选择相应的等级。可选参数及说明如下：
l 不分时段：对报警预案进行全天布防。
l 分时段：对报警预案分时段布防。您可以通过添加时间段，通过删除时间段。

设置分时段布防时，“剩余时间段等级”表示未设置的其余所有时间段。
声音设置
设置报警时的提示声音。可选参数及说明如下：
l 报警类型：选择需要设置声音的报警类型。
l 声音路径：选择声音文件存放的路径。您可以单击“浏览”选择所需的声音文件。
l 循环播放：选择该参数，则当产生报警时循环播放相应的提示声音。
l 试听：可以试听声音路径下配置的声音。
l 恢复：对于非自定义的报警类型，可将设置恢复为默认值。
其他设置
如果选择“电子地图报警闪烁”，则产生报警时，会在电子地图上闪烁。
步骤13 配置报警源。
3. 单击或者“下一步”。
系统显示“报警源配置”界面。
4. 在界面左侧设备列表中选择需要配置报警预案的设备通道，并在“报警类型”区域框中选择需要布防的报警类型。
5. 单击。
系统将报警源添加到右侧区域中，如图4-4所示。
图4-4 设置报警源

l 若要删除报警源，则在右侧区域框中选择相应的报警源，并单击，可删除报
警源。
l 若只配置报警预案，不需要配置联动信息，则单击“完成”。
步骤14 配置报警联动。
6. 单击或者“下一步”。
系统显示“报警联动配置”界面。
7. 在界面左侧“报警源”区域框中选择报警源。
8. 在“联动视频”下选择联动的视频通道。
9. 单击，将选择的联动视频通道添加到右侧区域。
如图4-5所示。
图4-5 添加联动视频

l 在已添加的联动视频项中双击“停留时间”，可以修改其值。
l 如果要删除已添加的联动视频，可以选择已添加的联动视频项，并单击。
10. 在“报警输出”页签下选择报警输出设备。
11. 选择是否“自动开启输出设备”，输入“停留时间”，在设备通道列表中选择通道，并单击，添加联动报警输出。
12. 您也可以在已添加的联动输出项直接选择是否“自动开启”和修改“停留时间”。
13. 单击“完成”。
系统显示添加的报警预案，如图4-6所示。
图4-6 完成报警预案

l 启动预案时，需单击“启用时间”栏中的，选择报警时间模板，在该时间内如果有报警时，将产生报警。报警时间模板需在管理端“业务设置>报警设备”中进行设置，详细信息请参见《DSS E700_管理端操作手册_V1.0.0》中的“8.2.3 配置报警时间模板”。
l 单击“操作”栏的中的，可以启动报警预案。
l 单击可以导入原有预案，单击可以导出预案。
l 单击界面左下方的“修改”和“删除”，可修改或者删除已有的报警预案。
4.3 配置轮巡任务
4.3.1 轮巡任务
通过配置轮巡任务，可以实现各个窗口的轮巡。
配置轮巡任务的步骤如下：
步骤15 单击“配置管理”区域框中的。
系统显示“轮巡任务”界面。
步骤16 单击。
系统显示“添加任务”界面。
步骤17 输入“任务名称”、“任务描述”，并选择“窗口数目”。
步骤18 从右侧设备列表中将需要配置轮巡任务的设备通道拖至对应的“窗口”中。
例如您配置“窗口数目”为“4”，则需要为4个窗口配置设备通道。拖动设备后的显示界面如图4-7所示。
图4-7 添加轮巡任务

l 单击，可以在右下方的“视频预览”中，查看是否是所需通道。
l 单击、，可以调整轮巡次序。
l 单击，可删除已添加到左侧的信号源。
步骤19 单击“保存”。
系统显示如图4-8所示界面。
图4-8 完成配置

l 开启轮巡任务有以下两种方式：
Ø 单击，可以启动轮巡任务。此时您可以在“实时预览”界面中查看轮巡任务的监控画面。
Ø 在“实时预览”界面左下方，选择轮巡任务，并单击，启动轮巡任务。
l 单击可以导入原有轮巡任务，单击可以导出轮巡任务。
4.3.2 轮巡计划
通过配置轮巡计划，可实现各个轮巡任务的开始与结束时间。
配置轮巡计划的步骤如下：
步骤20 单击“配置管理”区域框中的。
选择“轮巡计划”页签。
步骤21 单击。
选择定时计划或轮巡计划。

：定时计划，可以明确具体时间需执行的计划。
：轮巡计划，明确每隔一段时间需执行的计划。
l 选择定时计划。
系统显示如图4-9所示界面。
图4-9 定时计划

14. 输入“计划名称”，选择“开始时间”和“结束时间”。
15. 单击，添加轮巡计划。
16. 勾选“启用剩余时间计划”，单击“保存”，即完成定时计划的添加。

启用剩余时间计划:是指绝对时间外的其他剩余时间需执行的计划。
l 选择轮巡计划。
17. 配置相应参数。
系统显示如图4-10所示界面。
图4-10 相对时间计划

18. 单击“保存”，即完成相对时间任务的添加。
系统显示如图4-11所示界面。
图4-11 轮巡计划添加完成

单击可以导入原有计划，单击可以导出计划。
4.4 资源管理
通过“资源管理”，可以根据过滤条件查询本地图片和本地录像。
具体操作步骤如下：
步骤22 单击“配置管理”区域框中的。
系统显示“资源管理”界面。
步骤23 在右侧设备列表中选择设备通道。
步骤24 设置“开始时间”和“结束时间”，并选择查询的资源类型（图片、视频）或进行“高级查询”。
步骤25 单击“搜索”。
系统显示查询结果，如图4-12所示。
图4-12 查询图片

l 右键单击查询到的图片或者录像，可以复制、剪切和删除该图片或录像，还可以打开该图片或者录像所在的目录。
l 双击图片，可以查看图片的详细信息（例如：图片的设备名称、通道名称、抓图时间、分辨率等）。
l 双击录像，可以在弹出的窗口中查看录像的详细信息，还可以回放该录像。
l 单击界面右下方的“本地录像”，可以打开存储本地录像的文件夹。
l 单击，可以调节图片的大小。

5 基本操作
5.1 实时预览
DSS E700客户端支持实时预览通道画面、对预览的画面进行本地录像和抓图、对球机进行云台设置等操作。
5.1.1 预览
DSS E700客户端支持实时预览。
实时预览的操作步骤如下：
步骤26 单击“基本功能”区域框中的。
系统显示“实时预览”界面。
步骤27 在界面右侧的设备列表中，选择通道并拖至视频窗口。
视频窗口中显示实时监控界面，如图5-1所示。
如果双击设备，则打开该设备的所有通道。右键单击设备通道，可以对打开的视频进行主码流、辅码流和三码流切换，或添加至收藏。
图5-1 预览

序号
参数
说明
1
码流信息和快捷操作
显示码流信息和快捷操作。快捷操作说明如下：
l ：开启或关闭声音。
l ：开启或关闭麦克风。
l ：开启或关闭本地录像。
l ：抓拍图片。
2
视频窗口
将当前的窗口布局与打开的视频源保存为一个任务。
保存任务后可以在“实时预览”界面的左下方下拉列表框中选择并进行预览。
3
任务窗口
：下拉菜单选择轮巡任务。
单击，轮巡任务开始。
单击，轮巡任务结束。
单击，可将当前视频保存为视频任务。

l 如果在“轮巡任务”中添加了任务之后，可在此处选择相应任务
并执行。如何添加轮巡任务请参见“4.3配置轮巡任务”。
l 如果在视频窗口中单击右键选择“保存为视频任务”将当前视频窗口与窗口中打开任一通道保存为一个任务后，可在此处选择任务并执行。
4
画面分割模式
用于设置画面的分割模式。您可以拖动进度条或者，选择画面1到64之间10种模式的分割。
高宽比
选择视频窗口的高宽比例，用于调节画面至原始比例或适合窗口。
全屏
将视频窗口切换为“全屏”模式。若想退出“全屏”，您可以双击视频窗口或者按Esc键或者单击右键选择“退出全屏”。
视频分享
接收并查看其他用户分享给该用户的视频。
5
实时上墙
：实时上墙。
6
设备树
单击，可将设备树移出变成新的活动界面。
双击，回至原界面。
步骤28 右键单击预览窗口，可以配置当前视频画面，如图5-2所示。
图5-2 右键菜单

参数
说明
关闭视频
关闭当前视频窗口。
关闭全部视频
关闭所有视频窗口。
视频分享
接收并查看其他用户分享给该用户的视频。
开始本地录像
将当前视频窗口中的音视频进行录像，并保存在本地电脑中。
开始手动录像
将当前视频窗口中的音视频进行录像，并保存到中心服务器中。
抓图
将当前视频窗口中的图像以图片形式保存在图片文件中（每调用一次保存一张）。
连续抓图
将当前视频窗口中的图像以图片形式保存在图片文件中（系统默认每次抓3张图片）。
切换码流
进行“主码流”、“辅码流”、“三码流”切换。
实时/流畅
进行“实时优先”、“流畅优先”、“均衡优先”或自定义模式的切换。
画面调节
进行画面的亮度、对比度、饱和度和色调的设置。
鱼眼安装模式
支持壁装、顶装和地装。
鱼眼视图模式
鱼眼视图对应不同的安装模式，有不同的视角：
全景-360度全景
双重全景-两个180的景观
四画面-把整个画面切割为4分，上下左右，每个区块都可以单独调整方向
单画面-就单独一个画面
电动聚焦
对前段支持该功能的IPC进行调焦、调倍和自动对焦。
打开音频
打开或关闭摄像机的音频功能。
打开对讲
打开或者关闭相应设备的对讲使能。
智能叠加
设置是否在视频窗口显示“智能规则”和“智能物体框”。
只有为智能设备时，才能设置智能叠加。
轮巡暂停
设置轮巡播放任务暂停。
保存为视频任务
将当前的窗口布局与打开的视频源保存为一个任务。
保存任务后可以在“实时预览”界面的左下方下拉列表框中选择并进行预览。
报警输出控制
控制报警输出的开/关。
添加到收藏夹
可将该通道添加到收藏夹。
全屏
将视频窗口切换为“全屏”模式。若想退出“全屏”，您可以双击视频窗口或者单击右键选择“退出全屏”。
5.1.2 录像
DSS E700客户端支持在实时预览的同时进行本地录像。
本地录像的具体操作步骤如下：
步骤29 右键单击“实时预览”界面的视频窗口并选择“开始录像”或者单击视频窗口右上方的，
步骤30 进行录像。
录像时，变为。
步骤31 录像完成后，右键单击视频窗口选择“停止录像”或者单击视频窗口右上方的，停止录像。
系统默认的录像保存路径为“C:\DSSClient\Record\”。您可以在“配置管理”区域框中单击“本地配置”，在“录像设置”区域框中修改录像最大时间和录像保存路径。
DSS E700客户端支持对本地录像文件进行管理，详细操作请参见“4.4资源管理”。
5.1.3 抓图
在实时预览的同时，您可以参考以下步骤抓拍图片。
步骤32 右键单击“实时预览”界面的视频窗口选择“抓图”或者单击视频窗口右上方的，进行抓图。
系统弹出“抓图”对话框，如图5-3所示。
图5-3 抓图

步骤33 选择“抓图原因”，并输入“备注信息”。
步骤34 单击“保存”。
系统提示“保存图片成功”。
步骤35 您也可以在“实时预览”界面的视频窗口中单击右键，选择“连续抓图”，一次抓拍多张图片。
步骤36 系统默认的图片保存路径为“C:\DSSClient\Picture\”。您可以在“配置管理”区域框中单击“本地配置”，在“抓图设置”区域框中修改连续抓图张数、连续抓图间隔和抓图保存路径。
步骤37 DSS E700客户端支持对本地抓拍的图片进行管理，详细操作请参见“4.4资源管理”。
5.1.4 将通道添加到收藏夹
通过将通道添加到收藏夹，可以实现快速打开需要预览的通道。
具体操作步骤如下：
步骤38 在“实时预览”界面中单击右上方“组织”页签。
系统显示组织列表。
步骤39 右击根节点，选择“显示设备”。
步骤40 选择设备通道，右击选择“添加收藏”。
系统弹出“添加收藏”对话框，如图5-4所示。
图5-4 添加收藏

步骤41 在下拉列表框中选择“添加位置”。
l 如果选择“收藏夹”，则将通道添加到收藏夹根目录下。
l 如果需要将通道添加到自定义的文件夹中，则单击“创建文件夹”，在弹出的对话框中输入文件名，单击，并在“添加位置”下拉列表框中选择文件夹。
步骤42 单击。
步骤43 选择“收藏”，并单击进行保存。
您可以在“收藏”界面查看已添加到收藏夹的通道，如图5-5所示。
图5-5 添加到收藏夹

l 您也可以选择“收藏”，单击新建文件夹，选择文件夹，单击正在预览的视频窗口，单击，并单击，将通道添加到收藏夹中。
l 如果您要删除已添加的通道或者收藏夹，选择通道或者文件夹并单击，即可删除。
5.1.5 云台设置
如果“设备类型”为球机，可对云台进行设置，界面如图5-6所示。
图5-6 云台

参数
说明

单击，锁定当前云台。锁定状态界面显示为。
根据用户的角色等级的不同，对云台的控制也不同。
l 当低等级的用户锁定了云台，高等级的用户单击，即可解锁云台并使用。
l 当高等级的用户锁定了云台，低等级的用户不能解锁云台，需要等云台自动解锁才能使用。
l 同等级的用户可以互相解锁云台使用。

云台自动解锁的默认时间为30s。

通过鼠标控制球机。
方向键
用于设置云台转动的方向，可实现八个方向的云台控制操作，分别是
上、下、左、右、左上、右上、左下、右下。

局部放大（高速云台），实现选定区域放大缩小功能。

该功能只能通过鼠标进行操作。
步长
用于控制云台转动速度，可实现1～8的不同转动步长设置。
变倍
控制球机进行变倍操作。
聚焦
用于调节清晰度。
光圈
用于调节亮度。
预置点
通过设置预置点可以将摄像头转至该预置点所对应的位置。
点间巡航
通过设置点间巡航，可以使摄像机在不同预置点之间进行巡航。

本功能不需要球机支持，球机只需要支持预置点即可实现点间巡航。
辅助功能
用于调用灯光、雨刷、云台菜单、自动旋转、辅助1、辅助2和红外
灯功能。
预置点
通过设置“预置点”可以将摄像头转至该预置点所对应的位置。
添加预置点的步骤如下：
步骤44 单击云台上的方向键，转动摄像头至需要的位置。
步骤45 单击“预置点”页签。
步骤46 单击“添加”。
系统弹出“预置点设置”界面。
步骤47 输入“序号”和“名称”
系统显示如图5-7所示界面。
图5-7 设置预置点

步骤48 单击“确定”，完成添加预置点。
当需要将摄像头转至所需位置（例如：东南方向）时，只需在“预置点”页签的下拉列表中选择“1 东南方向”，单击“定位”即可。
点间巡航
通过设置“点间巡航”，可以使摄像机在不同预置点之间进行巡航。

配置点间巡航之前，需要先添加至少2个预置点。
添加点间巡航的步骤如下：
步骤49 在“云台”界面中单击“点间巡航”页签。
步骤50 单击“添加”。
系统弹出“新建巡航”对话框。
步骤51 输入“名称”和“序号”，在左侧“全部预置点”区域框中选中预置点，并单击“添加”。
系统将左侧预置点列表中的预置点添加到右侧列表，如图5-8所示。
图5-8 添加预置点

l ，选择左侧列表中的预置点，单击此按钮，将预置点添加到右侧列表中。
l ，选择右侧列表中已添加的预置点，单击此按钮，将该预置点从右侧列表中删除。
步骤52 单击“确定”。
系统提示“保存巡航成功”。
步骤53 单击“确定”。
当需要启动巡航时，在“点间巡航”页签的下拉列表中选择巡航，例如选择“1 点间巡航1”，单击“启动”，则摄像头会在“1点间巡航1”中的预置点之间进行巡航。
5.2 录像回放
DSS E700管理端配置并开启了录像计划后，如果有录像，您可以在客户端查询不同通道、不同时间、不同类型的录像，回放并下载该录像。
5.2.1 回放
回放录像的操作步骤如下：
步骤54 单击“基本功能”区域框中。
系统显示“录像回放”界面。
步骤55 在界面右上方选择“设备”、“中心”或者日期下方的“时间片”，并勾选设备通道。
l 设备：存储在前端设备SD卡或者DVR、NVR等硬盘中的录像。
l 中心：存储在网络存储服务器或者DSS E700硬盘中的录像。
l 时间片：将查询时间段内的中心录像按视频窗口数平均切片，并在各个窗口内显示相应时间段内的录像。
如果有录像，则在日期选择区域显示不同的颜色。
步骤56 单击界面左下方的，选择录像类型。
步骤57 单击“搜索录像”。
搜索完成后，将在相应通道的时间进度条中标识出有录像的时间，如图5-9所示。如果没有录像，则系统提示“没有录像”。
图5-9 搜索录像

序号
界面
说明
1
快捷操作栏
可选参数及说明如下：
l ：管理标签。
l ，给当前录像打标签。
l ，下载该通道的录像。
l ，抓拍图片。
l ，关闭当前通道的录像。
2
录像回放窗口
回放录像的窗口。
3
设备列表
显示设备和通道。
4
日期
选择录像的日期。
5
下载和下载管理
l ：选择按时间或者按文件下载录像。
l ：下载管理，查看录像下载进度或终止录像下载。
6
播放工具栏
可选参数及说明如下：
l ，窗口同步操作按钮，当处于该状态时，操作
工具栏适用于所有回放窗口。
l ，当处于该状态时，操作工具栏只适用于当前
选中的回放窗口。
l ，用于切换回放与暂停。
l ，倒放按钮。
l ，停止回放。
l ，单帧前进。
l ：音量开关。
l ，用于控制回放时的速度。
l ，用于调节音量。
7
窗口显示模式调节
用于设置画面的分割模式、高宽比和全屏模式。您可以拖动进度条，选择画面1到36之间10种模式的分割。
8
录像回放类型和时间进度条
l 用于选择回放时的录像类型和回放时的时间轴。
l 单击可选择录像类型。
9
时间进度条控制
用于放大缩小时间轴的显示。
10
录像
表示有录像的时间条。
单击，您可以对录像类型进行筛选。
· ：表示定时录像。
· ：表示报警录像。
· ：表示移动侦测、视频丢失、视频遮挡或录像标签录像。
· ：表示录像锁定。
步骤58 选择需要回放的通道（例如：），单击回放录像。
系统将在第一个视频窗口回放录像。如果需要回放其他通道的录像文件（例如：窗口6的通道），则单击界面右下方的，选择，并单击，系统将在第6个视频窗口回放录像文件，界面如图5-10所示。
图5-10 回放录像

5.2.2 录像打标
通过“录像打标”，可以对感兴趣的录像进行打标签，便于后续查找定位。
录像打标的具体操作如下：
步骤59 单击“录像回放”界面回放窗口上方中的。
系统弹出“录像打标”对话框，如图5-11所示。
图5-11 录像打标

步骤60 输入“名称”和“内容”，并单击“确定”。
系统提示“打标成功”。选择“连续打标”，则对当前录像连续打标。
步骤61 单击回放窗口上方的。
系统弹出“标签管理”对话框，如图5-12所示。
图5-12 标签管理

选中记录，单击、和可以回放、删除和编辑该录像。
已打标签的录像，在回放窗口的时间进度条中进行显示，如图5-13所示。单击，可以回放已打标的录像文件。
图5-13 打标的录像文件

DSS E700客户端支持查询、回放、编辑和删除已打标签的录像，详细操作请参见“6.7录像标签”。
5.2.3 录像锁定
所有被锁定的录像都可在“录像锁定”界面查询，可进行批量解锁和批量锁定操作。

录像锁定只能锁定半小时前录的录像。
录像锁定的步骤如下：
步骤62 在“录像回放”窗口时间显示条中右键单击需要锁定的开始时间和结束时间；
如图5-14录像锁定起始时间所示。
图5-14 录像锁定起始时间

步骤63 填写录像锁定具体参数，单击“锁定”。
如图5-15所示。
图5-15 录像锁定

步骤64 重新查询可在录像进度上查看到蓝色进度，此部分为被锁定录像。
图51锁定录像查询

l 当磁盘满后，ss不会去覆盖被锁定的录像。
l ss是负责录像存储、回放、下载的服务。
所有被锁定的录像都可在“录像锁定”界面查询，可进行批量解锁和批量锁定操作。
步骤65 选择“录像锁定”界面；
步骤66 在右侧列表选择“设备通道”、“开始时间”和“结束时间”，单击搜索。
系统显示“录像锁定”界面，如图52所示。
图52录像锁定

步骤67 单击进行解锁，或者勾选需要的通道，单击进行批量解锁。
5.2.4 下载文件
在回放录像的同时，可以将指定的录像文件下载到本地。
具体操作步骤如下：
步骤68 单击回放窗口右上方的。
系统弹出“录像列表”对话框，如图5-16所示。
图5-16 录像列表

步骤69 勾选需要下载的文件，并单击“下载”。
系统开始下载文件，“下载状态”变为“正在下载”。您也可以单击“按时间下载”页签，选择时间段，按时间段下载录像。
步骤70 单击“录像回放”界面中的“下载管理”。
系统显示“下载管理”界面，如图5-17所示。
图5-17 下载录像

您可以在此界面上查看正在下载的文件进度，也可以暂停下载录像文件和删除正在下载的文件。
5.3 电子地图
您可以在“电子地图”界面查询并查看已添加的视频设备、卡口设备等，并进行视频监控、报警查询、录像回放。如果管理端配置的电子地图为矢量图，您还可以在客户端进行综合查询、警卫巡逻、视频巡检等。

需要先在政企动力环境综合监控平台管理员端“业务设置>电子地图”中添加地图和将设备添加至地图中。如何操作请参见《政企动力环境综合监控平台_管理端操作手册_V1.0.0》中的“8.3 配置电子地图”。
5.3.1 矢量地图应用
如果管理员端配置的是矢量地图，您可以在客户端查看已添加的视频设备、卡口设备等，并进行视频监控、报警查询、录像回放、综合查询、警卫巡逻、视频巡检。
