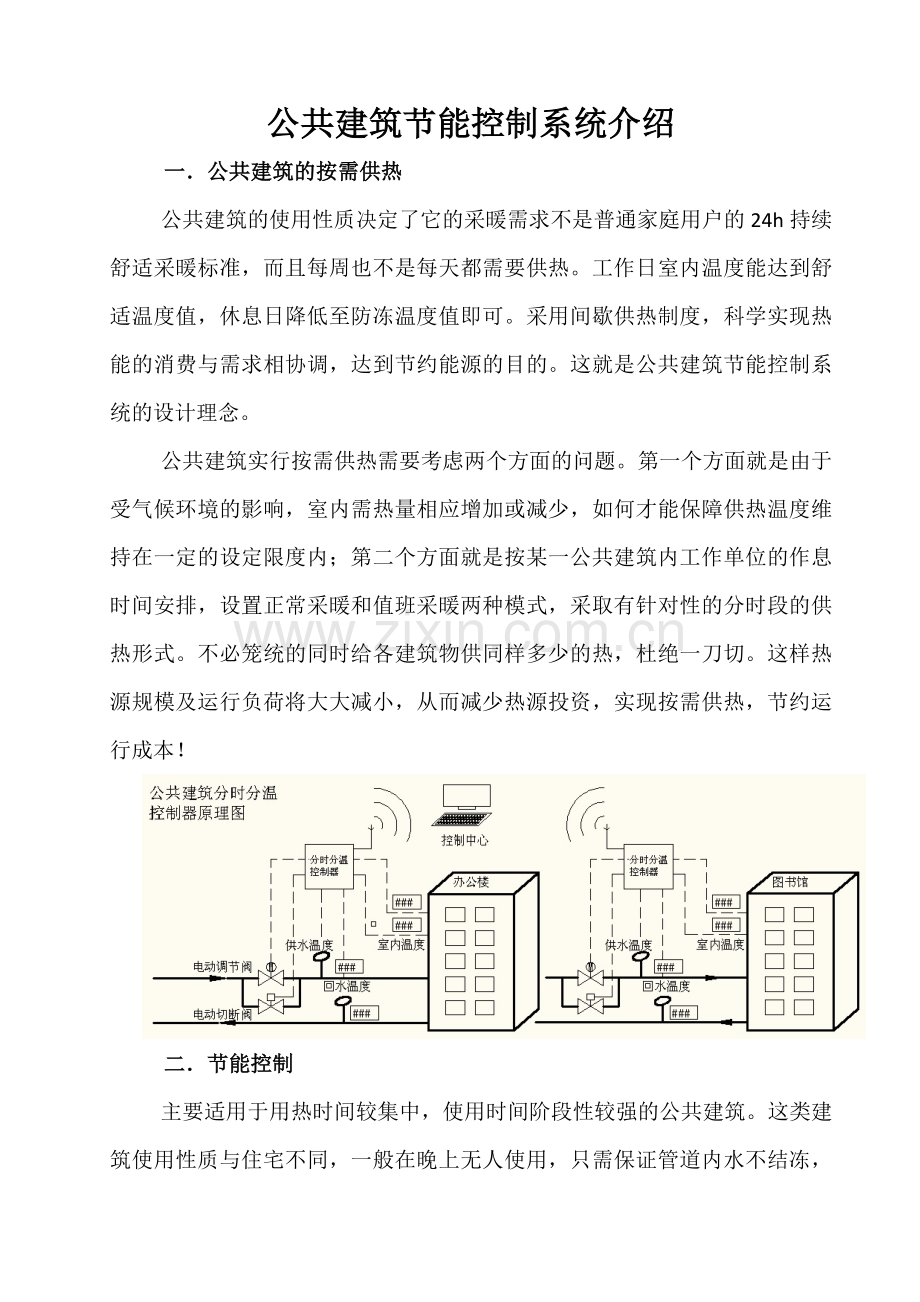

公共建筑节能控制系统介绍
一．公共建筑的按需供热
公共建筑的使用性质决定了它的采暖需求不是普通家庭用户的24h持续舒适采暖标准，而且每周也不是每天都需要供热。工作日室内温度能达到舒适温度值，休息日降低至防冻温度值即可。采用间歇供热制度，科学实现热能的消费与需求相协调，达到节约能源的目的。这就是公共建筑节能控制系统的设计理念。
公共建筑实行按需供热需要考虑两个方面的问题。第一个方面就是由于受气候环境的影响，室内需热量相应增加或减少，如何才能保障供热温度维持在一定的设定限度内；第二个方面就是按某一公共建筑内工作单位的作息时间安排，设置正常采暖和值班采暖两种模式，采取有针对性的分时段的供热形式。不必笼统的同时给各建筑物供同样多少的热，杜绝一刀切。这样热源规模及运行负荷将大大减小，从而减少热源投资，实现按需供热，节约运行成本！

二．节能控制
主要适用于用热时间较集中，使用时间阶段性较强的公共建筑。这类建筑使用性质与住宅不同，一般在晚上无人使用，只需保证管道内水不结冻，即保证值班供暖温度（一般为5～8℃）即可。节能器通过加装自控装置实现楼栋热入口处的调节，实行分时段供暖模式，大大降低了能耗 。下图所示为公共建筑供热节能器的设置界面，分时分温控制器采集公共建筑室内温度，供回水温度，根据提前设定的运行模式，控制电动调节阀开度。可以设定不同的控制策略随时改变运行模式，实时监控供回水温度和公共建筑室内温度情况，实现在办公室内统一监测管理和远程控制，并且可以储存所有数据。分时分温控制系统通过加装自控装置实现楼栋热入口处的调节，实行分时段供暖模式，大大降低了能耗。
◇ 楼宇分时控制器
触摸屏参数设定：
1 首页
欢迎界面：显示值班人员设置入口和维护人员设置入口；当前时间等信息。

2 监控画面：显示公共建筑节能控制系统简图；各测点参数等。

3 触摸屏操作界面概览：
3．1 工程师参数设置界面

3．2 操作员参数设置界面

3．3参数界面
l 调节阀输出设定（工程师权限）
1、点击“工程师进入”按钮，凭“用户名”和“密码”点击“进入”按钮，进入主页面，点击“参数页”按钮，进入参数设置页面，设置“低端温度下限”、“低端温度上限”、“标准间温度范围”（标间温度±标准间温度范围/2）、“阀门2打开延时”（单位分钟）、“阀门递进量”、“阀门变化时间”、“温度增减量”、“当前标间设定温度”参数的数值（上述参数均需设定）；
2、检测输入标准间温度和低端温度；
3、阀门1、阀门2根据1中设定的数值与2中检测输入的数值相比较的结果做出不同开度动作，从而起到调节的作用。阀门2是开关量信号输出，即开或关。

3．4节假日设置界面
点击“节假日”按钮，进入节假日输入页面。根据实际节假日起止时间在该页面中输入即可。可以设置5个节假日时间段。

3．5分段温度设定界面
点击“正常温度”按钮，进入正常温度输入页面。在该页面可以设置8段时间及其时间段内的温度。

3．6节能效果曲线显示界面
点击“曲线显示”按钮，进入历史曲线页面，通过前进、后退按钮可以查看历史温度、阀门开度等数值。

◇ 楼宇分时控制器
线路维护以及功能参数：
一．PLC端子接线图

二．模块端子接线图

三．功能参数

1、信号采集功能
具有4路压力信号，4~20mA输入通道；4路铂热电阻直接输入通道；1路流量信号，4~20mA输入通道。
2、输出控制功能
可输出2路模拟信号，4路开关量信号，通过对采集的供回水温度，标准间温度、低端温度与预设的分时分温分区控制策略设定温度计算处理，输出调节阀门开度，实现节能管理及热网的水力平衡。
3、计量功能
外配仪表如能提供标准瞬时流量信号或脉冲信号，控制器便可测量瞬时流量，瞬时热量，累积流量和累计热量。A/D转换为12位，16位单片机采用双精度浮点运算，处理运算精度不低于万分之五，直接代替热量积算仪功能。集计量和测控功能与于一体，是本产品的独有特色。
4、人机对话功能
现场可通过触摸屏人机对话，进行运行状态查询和参数设置。本系统的一种特殊功能是可以节假日时间、温度设定。公共建筑不同于住宅建筑，不需要24小时供热，可根据使用时间随机设定温度，实行分时段供暖模式，大大降低了能耗。
5、报警功能
对调节失控、参数超限等故障，通过远程通讯功能传递到数据中心。
6、掉电保护功能
系统配有UPS备用电源，如果掉电启动UPS储备电源，防止数据丢失。
7、通信功能
接口可用：（RS232、RS485、USB、DB扩展）无线模块传输，GPRS，局域网络多种方式，根据现场条件和造价选用。
◇技术参数：
l XC3-24R-E可编程控制器 220V电源供电；2路0-10V流量信号输入； 2路模拟信号，4路开关量信号输出；
l XC-E6PT-P(PT100铂热电阻)模拟量扩展模块 6通道输入；6通道输出；2组PID参数（每3路一组PID参数）
l XC-E4AD(压力)模拟量扩展模块 4通道模拟量输入：可以选择电压输入和电流输入两种模式，其中电压输入有0-5V、0-10V可选，电流输入有0-20mA 、4-20 mA两种模式；
l XC-E4AD2DA(流量)模拟量扩展模块 4通道模拟量输入：可以选择电压输入和电流输入两种模式，其中电压输入有0-5V、0-10V可选，电流输入有0-20mA 、4-20 mA可选；2通道模拟量输出；
l 威纶MT600/8000系列触摸屏 人机友好画面，带有多种通讯接口（RS232、RS485、USB）满足不同形式的通讯方式。
l GPRS DTU供热专用 可实现无线远传功能
