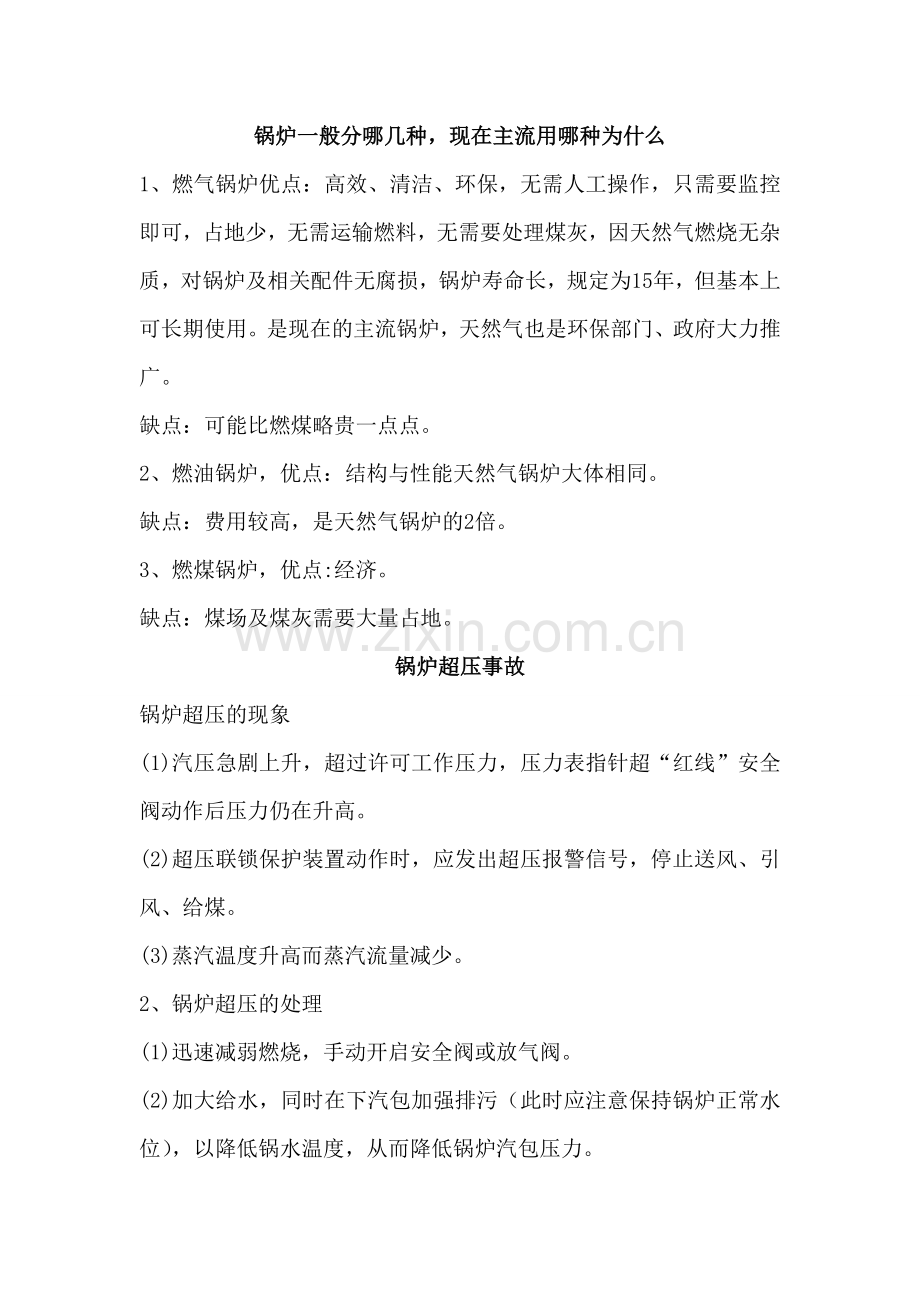

锅炉一般分哪几种，现在主流用哪种为什么
1、燃气锅炉优点：高效、清洁、环保，无需人工操作，只需要监控即可，占地少，无需运输燃料，无需要处理煤灰，因天然气燃烧无杂质，对锅炉及相关配件无腐损，锅炉寿命长，规定为15年，但基本上可长期使用。是现在的主流锅炉，天然气也是环保部门、政府大力推广。
缺点：可能比燃煤略贵一点点。
2、燃油锅炉，优点：结构与性能天然气锅炉大体相同。
缺点：费用较高，是天然气锅炉的2倍。
3、 燃煤锅炉，优点:经济。
缺点：煤场及煤灰需要大量占地。
锅炉超压事故
锅炉超压的现象
(1)汽压急剧上升，超过许可工作压力，压力表指针超“红线”安全阀动作后压力仍在升高。
(2)超压联锁保护装置动作时，应发出超压报警信号，停止送风、引风、给煤。
(3)蒸汽温度升高而蒸汽流量减少。
2、锅炉超压的处理
(1)迅速减弱燃烧，手动开启安全阀或放气阀。
(2)加大给水，同时在下汽包加强排污（此时应注意保持锅炉正常水位），以降低锅水温度，从而降低锅炉汽包压力。

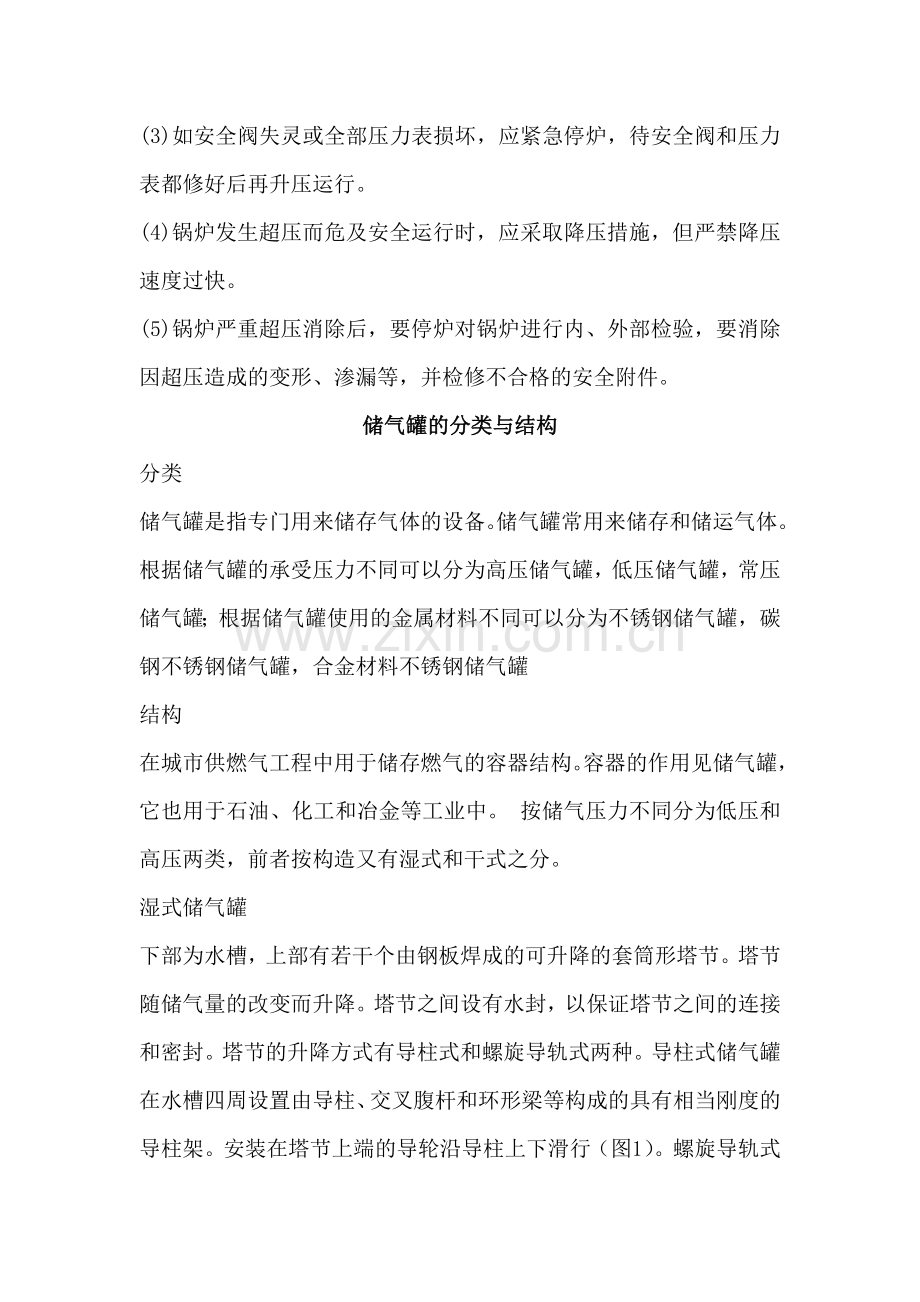

(3)如安全阀失灵或全部压力表损坏，应紧急停炉，待安全阀和压力表都修好后再升压运行。
(4)锅炉发生超压而危及安全运行时，应采取降压措施，但严禁降压速度过快。
(5)锅炉严重超压消除后，要停炉对锅炉进行内、外部检验，要消除因超压造成的变形、渗漏等，并检修不合格的安全附件。
储气罐的分类与结构
分类
储气罐是指专门用来储存气体的设备。储气罐常用来储存和储运气体。根据储气罐的承受压力不同可以分为高压储气罐，低压储气罐，常压储气罐；根据储气罐使用的金属材料不同可以分为不锈钢储气罐，碳钢不锈钢储气罐，合金材料不锈钢储气罐
结构
在城市供燃气工程中用于储存燃气的容器结构。容器的作用见储气罐，它也用于石油、化工和冶金等工业中。 按储气压力不同分为低压和高压两类，前者按构造又有湿式和干式之分。
湿式储气罐
下部为水槽，上部有若干个由钢板焊成的可升降的套筒形塔节。塔节随储气量的改变而升降。塔节之间设有水封，以保证塔节之间的连接和密封。塔节的升降方式有导柱式和螺旋导轨式两种。导柱式储气罐在水槽四周设置由导柱、交叉腹杆和环形梁等构成的具有相当刚度的导柱架。安装在塔节上端的导轮沿导柱上下滑行（图1）。螺旋导轨式储气罐在塔节外壁焊有坡角为45°的螺旋形导轨，各塔节上端的导轮能沿导轨作旋转运动而升降。
水槽可用钢板制作，也可用预制或现灌的干式储气罐
罐体是用钢板焊接成的直立圆筒，内部装有活塞，活塞以下储存气体。活塞随储气量多少而升降。活塞的周边安装密封机构，以防止储存气体的外逸。活塞顶面上放置重块，以获得所要求的储气压力。干式储气罐的密封方式有油液密封式、油脂密封式和柔膜密封式。
①油液密封式储气罐。筒身和活塞的横断面为正多边形。多边形的角上设有工字形立柱。壁板、顶板和活塞底板都由5～6毫米厚的钢板压制的槽形构件组成，具有一定的抗弯强度和刚度。活塞上部按辐射形布置桁架，桁架的上下两端装有导轮。当活塞升降时导轮沿立柱滑行。罐体外部沿全高每15米左右设环形走廊一道。密封机构是活塞外围的油槽和滑板，油槽内充满矿物油，以封住活塞下的气体。
②油脂密封式储气罐。筒体横断面为圆形。筒壁外面每隔一定距离设置工字钢立柱，并沿全高装设若干道环形人行走廊，借以加强薄壁圆筒的刚度。活塞为球壳形。活塞顶面沿外周边设置桁架，桁架上下各有一个导轮，沿筒壁内侧随活塞升降而上下滑行。桁架和导轮还可以防止活塞在运行中倾斜。储气罐的密封机构是由用棉布和橡胶夹层压制的密封圈及压紧装置组成的。密封圈与罐壁板之间注入润滑脂，以增强密封性能，并减小摩擦力。
③柔膜密封式储气罐。外形为圆筒形,与油罐类似。罐内设有球壳形活塞。活塞周边安装密封柔膜，柔膜的另一端与罐壁的内侧连接。这样，在活塞下方形成一个封闭空间，当活塞升降时，密封柔膜随之上下卷动。活塞顶面外周安装用螺旋波纹板构成的套筒式护栏，以防止柔膜侧向变形。罐体上设有平衡装置，用来自动纠正活塞的倾斜。
高压储气罐
罐体用优质高强度钢板焊接成圆筒形或球形。球形罐的耗钢量小，受力均匀。但球形罐的加工、安装和焊接都比圆筒形罐困难,因此,一般只用于储气压力较大的场合。圆筒形罐的两端采用椭圆形或半球形封头。当用椭圆形封头时，为了使封头强度与罐体相等，椭圆长短轴比可取2∶1。
什么叫压力容器
工业生产中具有特定的工艺功能并承受一定压力的设备，称压力容器。贮运容器、反应容器、换热容器和分离容器均属压力容器。为了与一般容器(常压容器)相区别，只有同时满足下列三个条件的容器，才称之为压力容器：
(1)最高工作压力≥9.8104Pa(1Kgf/cm2)；
(2)容积≥25L，且工作压力与容积之积≥200L.Kgf/cm2(1960104L.Pa)；
(3)介质为气体、液化气体或最高工作温度高于标准沸点的液体。
压力容器的用途十分广泛。它是在石油化学工业、能源工业、科研和军工等国民经济的各个部门都起着重要作用的设备。
压力容器一般由筒体、法兰、封头、密封元件、开孔和接管、支座等六大部分构成容器本体。此外，还配有安全装置、表计及完成不同生产工艺作用的内件。
压力容器由于密封、承压及介质等原因，容易发生爆炸、燃烧起火而危及人员、设备和财产的安全及污染环境的事故。目前，世界各国均将其列为重要的监检产品，由国家指定的专门机构，按照国家规定的法规和标准实施监督检查和技术检验。
储气罐的基础知识
储气罐是指专门用来储存气体的设备。储气罐常用来储存和储运气体。根据储气罐的承受压力不同可以分为高压储气罐，低压储气罐，常压储气罐；根据储气罐使用的金属材料不同可以分为不锈钢储气罐，碳钢不锈钢储气罐，合金材料不锈钢储气罐。
选择储气罐时的几大要点
现在市场上的储气罐品牌比较杂，一般压力容器设计时都又取安全系数、压力容器上还设有每年检查的安全阀。况且中国的压力容器设计标准本身就比国外的更保守。所以一般来说压力容器使用是很安全的。同样压力等级、同样介质、同样工况的情况下，国外压力容器厚度比国内的就要小一些。这也是因为其钢板性能的优越和安全监管制度的健全。由于对此类产品的安全系数要求很高，为了保证能够安全而放心的使用，所以对储气罐的选择起到至关重要的作用，现在将如何选择和购买安全而放心的储气罐作如下简单说明：
1、应选择大型企业、知名品牌的产品。这些企业的产品不但严格执行GB150-98《钢制压力容器》标准，而且还形成自己的企业标准，同时这些企业的产品生产设备先进，生产过程管理严格，使用的原材料质量好。虽然这些企业的产品价格可能相对贵一点，但使用时能保证产品，用起来放心。另外，通过多种质量体系认证的企业生产的产品也是首选。
2、看外观。产品的外观反映了一个其档次和价值，只有正规有实力的厂家才有先进的设备保证和良好的质量保证体系来保证商品外观的档次。一个品质优良的储气罐商标就非常明显，在离储气罐50米外都能清晰知道该储气罐的品牌。走近储气罐，罐体本身色泽光亮、表面处理均匀，焊缝平整、线条清晰，所以最好购买新生产的产品。
3、看产品铭牌。在铭牌上应注明生产企业、监检单位的名称和生产日期，在铭牌的右上角是否有监检单位印章，并且，在铭牌上必须注明产品的编号、重量、容积大小、所承受的最高压力和工作压力以及水压测试的压力，还需要标明该储气罐的介质，在整个罐体的铭牌正下方必须有产品的钢印号，而且该钢印号和铭牌上的编号必须一致，如果发现两个编号不一致，最好请不要购买。
4、看质量保证书。按国家相关规定，每台储气罐出厂都必须配有质量保证书一本，质量保证书是证明该储气罐合格的重要证件，如果没有质量保证书，即使价格再低廉的储气罐，但为了保证使用安全，请使用者最好不要购买。四是看制造企业的资质。一个有实力的名牌企业，所拥有的资质和荣誉不是一般普通的企业能够相比的。有一些小企业虽然有压力容器的制造许可证，但整体设备陈旧，管理不是很规范，所生产出来的储气罐容易存在安全的隐患，所以一般用户要购买，最好能更全面的了解该企业的各方面资质，以免出现不必要的麻烦。 储气罐是工业常用的一种净化和压缩空气的工业设备，也是国家严格监管的特种安全设备之一。首先设计压力符合要求,其次是选材符合要求,材料厚度需达到要求.建议选择时不要只图价钱,价钱低的一般都会有偷工减料的可能,当然建议选一些信誉好的厂家生产的产
储气罐的设计与施工
储气罐的主要荷载是内部气体压力、在各种荷载和内压作用下，罐的外壳壁板及顶板按薄壳结构无矩理论分析其内力。低压储气罐的壁板和顶板厚度一般并不由强度决定，而是由构造和防腐要求决定。导柱式储气罐的导柱架承受由导轮传来的塔节上的风力和水平地震力，可按平面桁架分析方法将导轮压力分解到各个平面，求出其杆件内力。螺旋导轨式储气罐塔节上的内立柱、上下圈板和导轨构成空间框架，承受导轮传来的风荷载和地震力的水平分力。干式储气罐的筒体在风荷载、水平地震力和内压作用下要验算其局部和整体稳定。球形罐在内压作用下抗拉能力较强，但在负压下其稳定性很差，因此需要规定最低使用压力，以保证在气温下降而内压随之下降时不致出现负压。
制作低压储气罐时，将罐体分为若干部件在加工厂内预制，然后进行现场总安装，这样可减少现场安装焊缝。从部件放样、制作，到总体安装各个阶段都要严格检查，以保证最后整体的精确度。安装干式罐的罐体时，首先铺焊底板，在底板上组装活塞，并在活塞上面支顶桁架，铺焊顶板。同时，安罐体最下一段壁板和柱。然后向活塞下面鼓风使其升起，利用活塞作为施工平台储气罐可用预先压制的分块壳板，在现场焊接而成。在焊接后，全部焊缝需进行质量检查。
