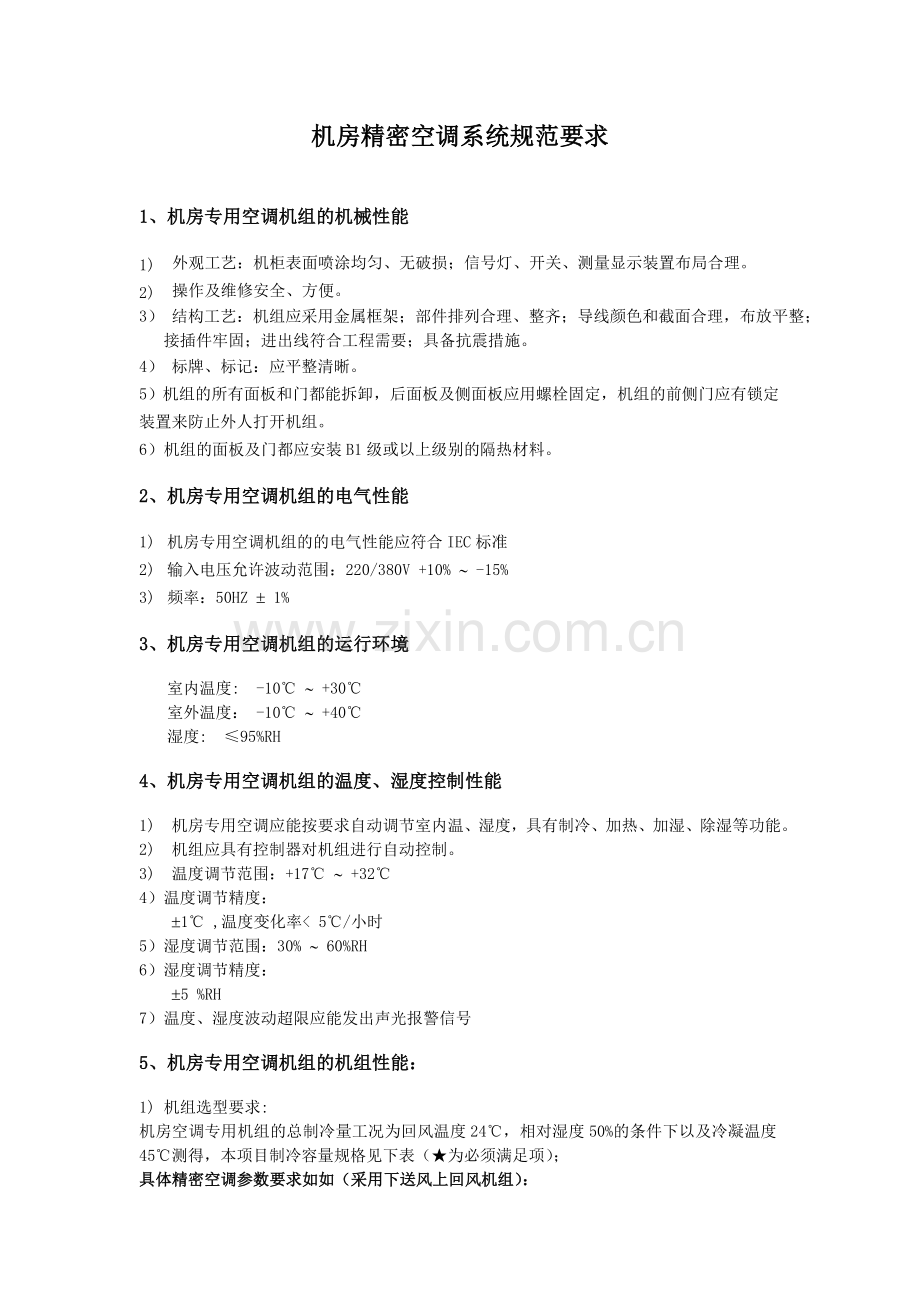

机房精密空调系统规范要求

1、机房专用空调机组的机械性能
1) 外观工艺：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2) 操作及维修安全、方便。
3） 结构工艺：机组应采用金属框架；部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
4） 标牌、标记：应平整清晰。
5）机组的所有面板和门都能拆卸，后面板及侧面板应用螺栓固定，机组的前侧门应有锁定装置来防止外人打开机组。
6）机组的面板及门都应安装B1级或以上级别的隔热材料。
2、机房专用空调机组的电气性能
1) 机房专用空调机组的的电气性能应符合IEC标准
2) 输入电压允许波动范围：220/380V +10% ~ -15%
3) 频率：50HZ ± 1%
3、机房专用空调机组的运行环境
室内温度: -10℃ ~ +30℃
室外温度： -10℃ ~ +40℃
湿度: ≤95%RH
4、机房专用空调机组的温度、湿度控制性能
1) 机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
2) 机组应具有控制器对机组进行自动控制。
3) 温度调节范围：+17℃ ~ +32℃
4）温度调节精度：
±1℃ ,温度变化率< 5℃/小时
5）湿度调节范围：30% ~ 60%RH
6）湿度调节精度：
±5 %RH
7）温度、湿度波动超限应能发出声光报警信号
5、机房专用空调机组的机组性能：
1) 机组选型要求:

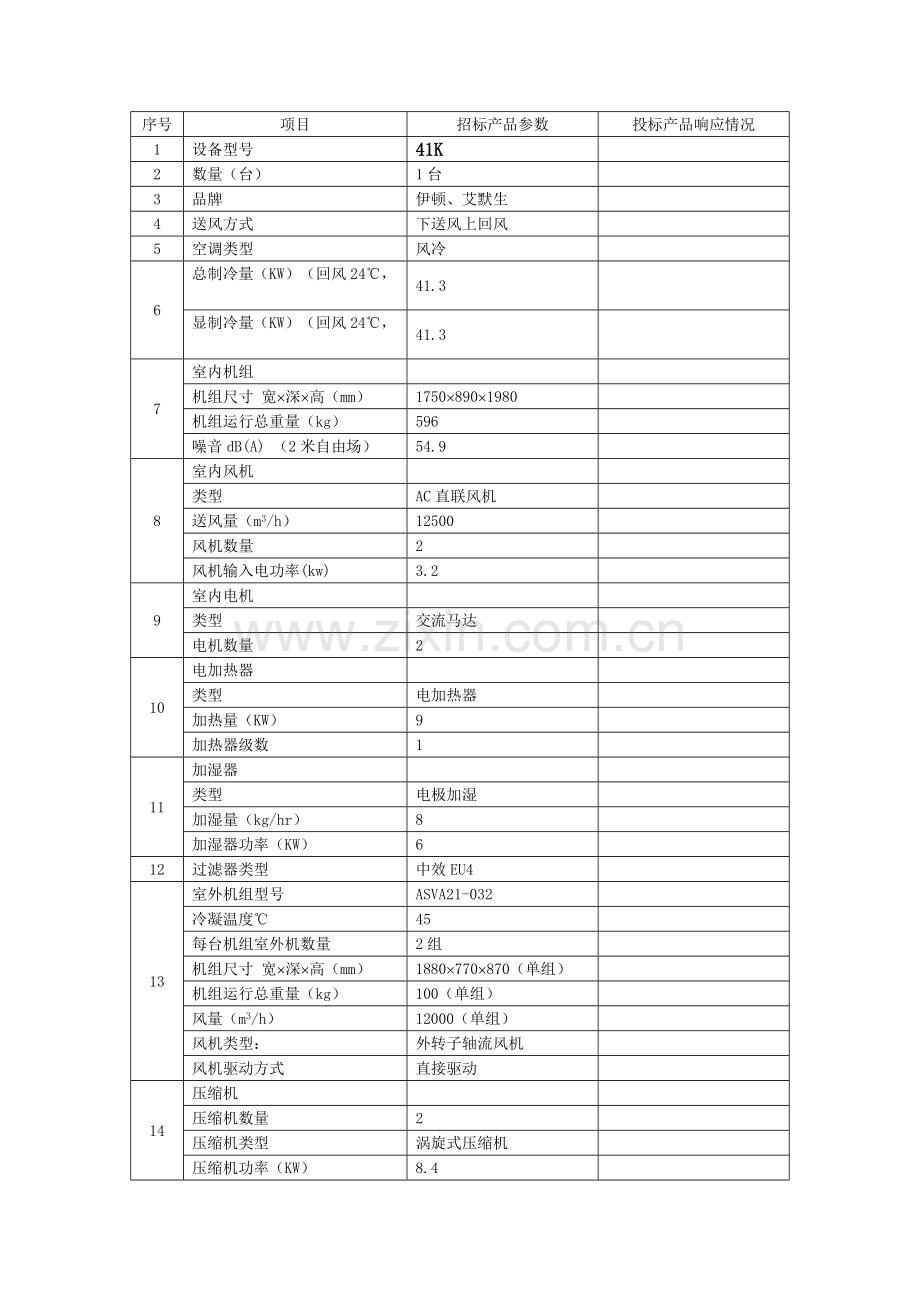

机房空调专用机组的总制冷量工况为回风温度24℃，相对湿度50%的条件下以及冷凝温度45℃测得，本项目制冷容量规格见下表（★为必须满足项）；
具体精密空调参数要求如如（采用下送风上回风机组）：
序号
项目
招标产品参数
投标产品响应情况
1
设备型号
41K

2
数量（台）
1台

3
品牌
伊顿、艾默生

4
送风方式
下送风上回风

5
空调类型
风冷

6
总制冷量（KW）（回风24℃，RH50%）
41.3

显制冷量（KW）（回风24℃，RH50%）
41.3

7
室内机组

机组尺寸 宽´深´高（mm）
1750´890´1980

机组运行总重量（kg）
596

噪音dB(A) （2米自由场）
54.9

8
室内风机

类型
AC直联风机

送风量（m3/h）
12500

风机数量
2

风机输入电功率(kw)
3.2

9
室内电机

类型
交流马达

电机数量
2

10
电加热器

类型
电加热器

加热量（KW）
9

加热器级数
1

11
加湿器

类型
电极加湿

加湿量（kg/hr）
8

加湿器功率（KW）
6

12
过滤器类型
中效EU4

13
室外机组型号
ASVA21-032

冷凝温度℃
45

每台机组室外机数量
2组

机组尺寸 宽´深´高（mm）
1880´770´870（单组）

机组运行总重量（kg）
100（单组）

风量（m3/h）
12000（单组）

风机类型：
外转子轴流风机

风机驱动方式
直接驱动

14
压缩机

压缩机数量
2

压缩机类型
涡旋式压缩机

压缩机功率（KW）
8.4

压缩机C.O.P
4.91

适应制冷剂
R22/R407C

19
通讯接口
RS485/RS232

2）单台机组的机外余压：
采用低噪音方式，室内机噪音值≤54.9（离主机2米处）。投标方须提供投标设备的噪音指标。
★3）机房精密空调应具有高效节能性，压缩机具有较高的能效比，采用全封闭涡旋式压缩机。
★4）机组应有节能措施的设计
应选用大面积斜板式换热器，保障换热效率，为了避免漂水和高效率热交换，不应采用V型蒸发器；应安装有快速除湿装置，以减少空气过冷及热补偿的能量损失。
★5) 机组具有高可靠性
机房专用单机空调运行的平均无故障时间MTBF≥100,000小时。
★6) 为了降低能耗和运行费用，机组送风风机应选用直联风机技术，不接受皮带驱动技术，同时为了减少机组的框架承重，以及降低机组振动，风机应安装在机组内部，不可悬挂在机组框架上。
7) 机房精密空调设备机房精密空调系统应采用环保机型机组或能更新为环保机型制冷剂的机组，使用替代工质制冷剂时其制冷效率的降低不应超过原制冷量的6%。
8) 机房精密空调的加热性能：具备电加热器，或根据特殊要求配置热水或蒸气式再热器。
★9）机房精密空调的加湿性能：考虑到机房空气无菌洁净，同时到达节能、加湿速度迅速以及湿度控制精确，必须采用电极式加湿器。
10) 机房精密空调的空气洁净性能：
过滤器应符合Eurovent4-5标准。所安装的过滤器应保证机房的洁净度达到A级机房的要求(直径大于0.5mm的灰尘粒子浓度£18000粒/升)。
★11) 机房精密空调的控制系统要求：
具有先进的微处理控制器，必须具有分组联动功能，联动功能机组台数可达20台或以上。当群控功能失效，必须保证单机自动接管运行。实现机组联动控制不需增加额外的硬件费用。
应采用先进的模糊逻辑控制或PID调节技术 。
具有LCD大屏幕多行中文显示器，英文显示通过控制器选定即可，能记录并显示过去30日以上温湿度曲线，具有图形显示机组内各组件的运行状态的功能。
应具有200条带日期和时间故障报警记录储存的功能。
机组供电电源故障重新来电时，可自动和人工启动机组，并且单个部件的启动延时可设定。
所有的模拟、数字输入输出信号的终端可自由分配；
可设定维护时间间隔并在控制显示屏上显示维护报警信息；
机组应具有过压 、欠压等报警及故障诊断，告警记录功能，以及自动保护，自动恢复，自动重启动等功能。
控制系统应具有多级密码保护功能。
应具有汉化版，友好的人机操作界面。
12) 每台机组都应具有独立的控制系统、加热器、加湿器、独立的温湿度传感器。以保证每台 机组的正常运行及高精度运行，互不受影响。
13)机房空调控制器应具有柴油发电机运行管理模式，即由柴油发电机供电时，精密空调的加湿器或加热器在此模式下不运行,以降低柴油发电机的装机容量。
★14)为适应室外机远距离安装,机组液管应配置贮液器来平衡和稳定系统内的制冷剂循环量而达到机组的正常稳定运行。
6、机房专用空调机组的冷却设备
1）机房专用空调机组采用风冷的冷却方式。
2）机房专用室外冷凝器的选配应根据当地的气象条件(选配依据为国家公布的当地月平均最高环境温度值)，并提供相关参数，保证足够的散热量需求。
3）机房专用空调室外机应具有良好的刚性和防腐性能的耐腐蚀的金属外壳结构，适应多种环境条件。
4）机房专用空调机组的风冷冷凝器水平和垂直安装。
5）机房专用空调机组的风冷冷凝器的风机电机、压力控制器等应有良好的防水性能。
6）机房专用空调机组的冷凝器出厂时应保压，管路端口应有防止异物进入的措施。
★7）为了满足机组可靠性，单机组必须配置两个室外冷凝器。
