陈旋：

1. 什么是冷量？

环境温度低的物质所具有的吸收热量的能力，称为有一定冷量，这种低温的获得是花费了一定的代价——压缩气体消耗功，将气体压缩后再进行膨胀获得的。

1、冷吨表示1吨0℃的饱和水在24小时冷冻到0℃的冰所需要的制冷量。可以换算为3.86kJ/s(但1美国冷吨相当于3.517kJ/s). 2、用到冷吨这个单位一般是指美国冷吨。即所说的1USRT=3517W；日本的习惯叫法应该叫做匹。 1USRT=3517W 1RT=3861W 英国冷吨=4174W 在制冷机冷量常采用冷吨单位，如开利一系列产品. 冷吨是暖通空调的一个专业术语，它和Kw,Kcal/h都是制冷能力的意思。 1、匹 匹属功率单位，1匹=735w，Hp（米制马力）是暂与国际单位制并用的功率单位： 1Hp=745.7w=75kgf•m/s 现在说的一匹机只单纯是指压缩机的输入功率，一般的机都是735w，可你一台空调不能就只有压缩机，而没有其他的用电器具呀，像有个灌流式风扇，不也要用电吗，所以现在很多一匹机的输入功率是大于735w 匹与制冷量无直接关系，用匹作空调制冷单位源于日本。 日本空调器常用压缩机的功率（马力）数值来表示制冷量，这是过去的习惯，并不确切，因为各厂和各时期产品的性能系数是不同的，但大致马力数与制冷量有如下关系： 0.5匹机组 制冷量1600-2000w 0.75匹机组 制冷量1800-2400w 1匹机组 制冷量2200-2800w 1.5匹机组 制冷量3200-4000w 2匹机组 制冷量4000-5000w 1 HP=745.7 W =0.7457 KW =641.1866 Kcal/h =2544.1829 Bth/h =76.0399 kgf*m/s =0.2120 U.S.RT 2、大卡 1W=0.86kcal/h 1kcal=1.16W 热量（cal）1cal=4.1868J

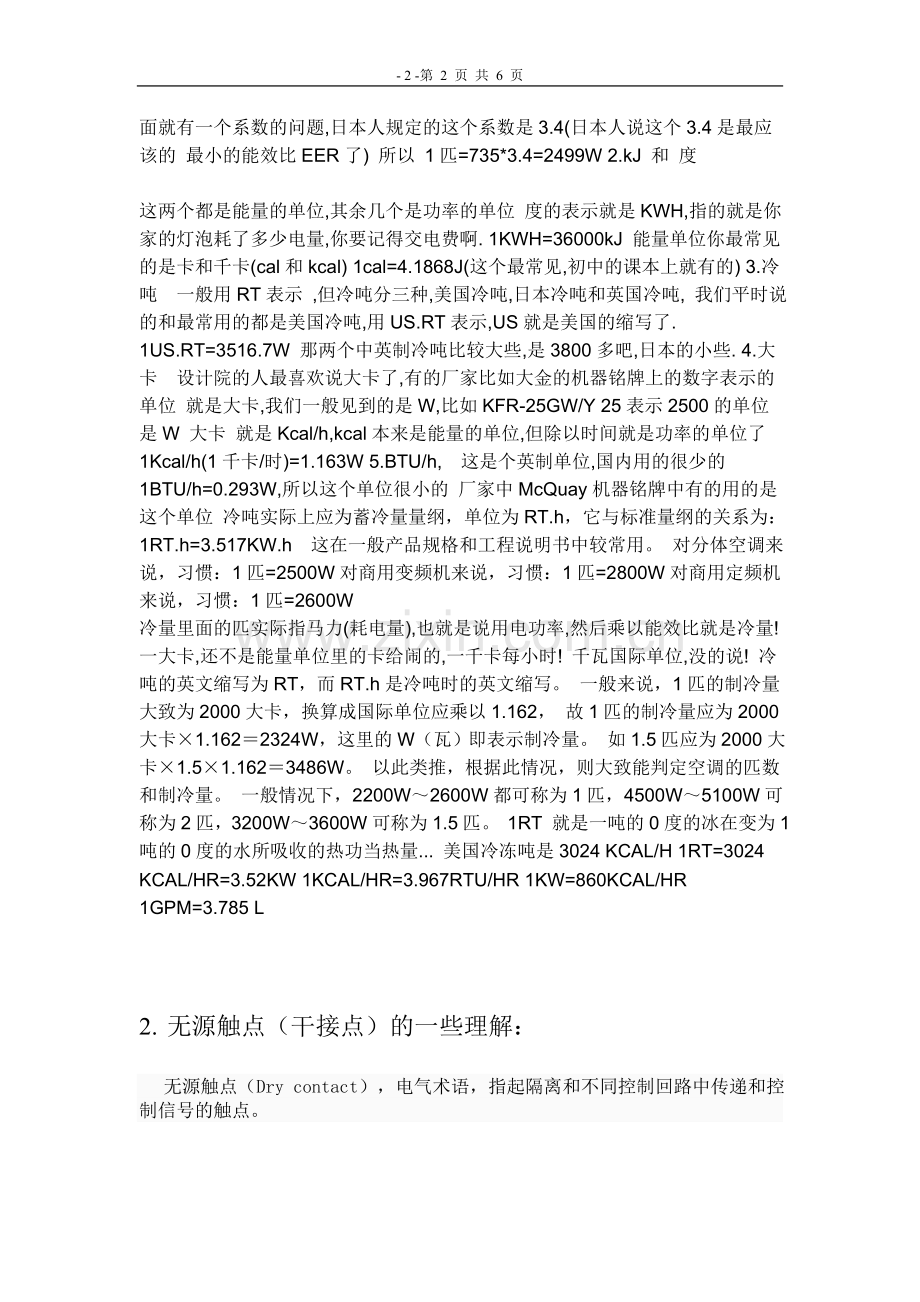

1KW=0.2278KJ 1kcal=0.23885KJ 一公斤水温度降低1℃，释放出1大卡热量，这是个整数，理解起来很方便，换上W，一公斤水温度降低1℃，释放出1.163W热量，换成焦耳，一公斤水温度降低1℃，释放出4.1868KJ热量。 1卡=4.2焦，1匹=745瓦 1瓦= 1焦耳/秒 3、冷吨 冷吨分为美制冷吨、日制冷吨和英制冷吨。 1美制冷吨=3.517KW， 1日制冷吨=3.816KW， 1英制冷吨=3.923KW， 冷量（U.S.RT） 1U.S.RT=3516.91W 因为现在美国的产品在市场上的占有率比较高，因此我们工程中一般说到的冷吨都是指美制冷吨。 一匹=2000大卡=2.232kw 1US.RT（美国冷吨)=3.5163kw 1日本冷吨=3.86kw 1HP（米制马力）=745w 1ps（马力）=735w 计算出来等于1匹=178卡/秒（根据热功当量的计算结果） 4、COP COP=制冷量÷整机的用电量 匹 1匹(HP)=2500W 严格来讲是2499W,这是日本人规定也是根据能效比EER计算出来的. 此匹和一般说的马力完全两个概念,但这个匹就是有那个马力计算出来的. 1马力=735W,一匹的定义就是输入1马力的功率所能产生的功率大小, 这里面就有一个系数的问题,日本人规定的这个系数是3.4(日本人说这个3.4是最应该的 最小的能效比EER了) 所以 1匹=735*3.4=2499W 2.kJ 和 度

这两个都是能量的单位,其余几个是功率的单位 度的表示就是KWH,指的就是你家的灯泡耗了多少电量,你要记得交电费啊. 1KWH=36000kJ 能量单位你最常见的是卡和千卡(cal和kcal) 1cal=4.1868J(这个最常见,初中的课本上就有的) 3.冷吨 一般用RT表示 ,但冷吨分三种,美国冷吨,日本冷吨和英国冷吨, 我们平时说的和最常用的都是美国冷吨,用US.RT表示,US就是美国的缩写了. 1US.RT=3516.7W 那两个中英制冷吨比较大些,是3800多吧,日本的小些. 4.大卡 设计院的人最喜欢说大卡了,有的厂家比如大金的机器铭牌上的数字表示的单位 就是大卡,我们一般见到的是W,比如KFR-25GW/Y 25表示2500的单位是W 大卡 就是Kcal/h,kcal本来是能量的单位,但除以时间就是功率的单位了 1Kcal/h(1千卡/时)=1.163W 5.BTU/h, 这是个英制单位,国内用的很少的 1BTU/h=0.293W,所以这个单位很小的 厂家中McQuay机器铭牌中有的用的是这个单位 冷吨实际上应为蓄冷量量纲，单位为RT.h，它与标准量纲的关系为： 1RT.h=3.517KW.h 这在一般产品规格和工程说明书中较常用。 对分体空调来说，习惯：1匹=2500W 对商用变频机来说，习惯：1匹=2800W 对商用定频机来说，习惯：1匹=2600W
冷量里面的匹实际指马力(耗电量),也就是说用电功率,然后乘以能效比就是冷量! 一大卡,还不是能量单位里的卡给闹的,一千卡每小时! 千瓦国际单位,没的说! 冷吨的英文缩写为RT，而RT.h是冷吨时的英文缩写。 一般来说，1匹的制冷量大致为2000大卡，换算成国际单位应乘以1.162， 故1匹的制冷量应为2000大卡×1.162＝2324W，这里的W（瓦）即表示制冷量。 如1.5匹应为2000大卡×1.5×1.162＝3486W。 以此类推，根据此情况，则大致能判定空调的匹数和制冷量。 一般情况下，2200W～2600W都可称为1匹，4500W～5100W可称为2匹，3200W～3600W可称为1.5匹。 1RT 就是一吨的0度的冰在变为1吨的0度的水所吸收的热功当热量... 美国冷冻吨是3024 KCAL/H 1RT=3024 KCAL/HR=3.52KW 1KCAL/HR=3.967RTU/HR 1KW=860KCAL/HR 1GPM=3.785 L

2. 无源触点（干接点）的一些理解：

无源触点（Dry contact），电气术语，指起隔离和不同控制回路中传递和控制信号的触点。
◆ 无源触点，无电压触点。继电器里说的无源信号触点，是指此触点两端没有电压，仅相当于一个开关开关开关开关，仅有ON/OFF状态。其驱动电源由外部供给。
◆ 源－指电源，比如电磁铁一类需要外接电源才能触发的设备。无源的是可以机械自动或者弱电信号驱动的，比如信号装置等
◆ 无源触点信号引入到DCS，其实就是把一个开关引入到继电器的输入端口，而继电器的电源是DCS提供的。 而有源触点信号引入DCS，就相当于把电源和开关同时引入了继电器的输入端口，此时继电器的电源由现场的设备（泵）或现场仪表（超声波液位计）提供。 我觉得DCS的提供的电源肯定比现场设备、仪表所提供的电源牢靠。如果用有源触点增加故障的可能性会增大。
◆ 一般在仪表上，有源是指各类变送器或者信号源等设备已经一组供电回路给它供电。直接输出一组4～20mA正负两线的信号回路,给采集设备直接测量。 无源是指各类变送器或者信号源等设备没有供电回路给它供电。必须要有采集设备供给它工作电源，才可以输出一组4～20mA正负两线的信号回路,给采集设备直接测量。 两线制变送器就供电电源和信号采集设备还有测量设备串在一起了,测量设备直接采集该回路中的电流信号。功耗较小变送器一般是2线制. 三线制变送器就是电源正端和信号输出的正端，它们共用一个地线(热电阻除外，指变送部分)。 四线制变送器就是工作电源有一组输入端，信号由另外一组端子输出，互相之间没有实际关联。 触点开关类信号一般均为无源信号（干触点），以确保安全。极少部分带有电源。超声波液位的信号输出部分一般采用3线或者4线制，开关报警类信号一般通过仪表采用无源输出。

3.(1)AHU是空气处理机组（Air handling unit）的英文缩写。

用于调节室内空气温湿度和洁净度的设备。有满足热湿处理要求用的空气加热器、空气冷却器、空气加湿器，净化空气用的空气过滤器，调节新风、回风用的混风箱以及降低通风机噪声用的消声器。空气处理机组均设有通风机。根据全年空气调节的要求，机组可配置与冷热源相连接的自动调节系统。可由工厂制成系列的定型产品，组成各种容量和功能的处理段，由设计人员选配，并在现场进行装配。

(2) PAU（Pre-Cooling Air Handling Unit）预冷空调箱。对室外新风进行 预处理，在送至风机盘管（FCU）。

预冷系统和自来水连接，有压力开关控制电磁阀。当室外温度过高时，冷凝器压力超过设定值时电磁阀打开工作为室外机组自动洒水降温，低于压力设定值时电磁阀关闭，保证制冷系统压力在高温季节工作在正常压力范围之内。

(3) MAU（Make-up Air Unit）全新风机组。是提供新鲜空气的一种空气调 节设备。功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新 鲜空气。 工作原理是在室外抽取新鲜的空气经过除尘、 除湿 （或加湿） 、 降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换 室内原有的空气。当然以上所提到的功能得根据使用环境的需求来定， 功能越齐全造价越高。
MAU 主要组件功能说明:
1. DAMPER:气动风阀与风机连锁,风机开启时风阀打开,风机停止运转时风阀关闭.起到保护空调机组件和保证MAU送风管路的封闭性.
2.初中效过滤器:分别为F5和F7.对新风进行初级和中级的过滤,把大颗粒的尘埃过滤掉,提高3.高效和超高效过滤器的使用寿命,保证无尘室洁净度.
4.PREHEATER:对新鲜空气进行预热,使之能够满足空气处理的要求,同时保护盘管在低温的室外条件下不被冻坏.
5.COOLING COIL:冷盘管,对室外空气进行冷却和除湿,使得送进洁净室的空气能够满足湿度和温度的要求.
6.REHEATER:对经过预热和冷却盘管处理的空气进行再热,使之能够满足送风的要求.
FAN:MAU机组和MAU送风的动力来源.
7. Attenuator :消音器;减小气流震动,消除空调机带来的噪音,以满足无尘室对噪声控制的要求.
8. HEPA Filter:高效过滤段;使新风得到进一步过滤,将洁净空气送入无尘室,提高超高效过滤器的使用寿命.
9.Air Washer:加湿器,在室外空气的决对含湿量低于送风要求和无尘室的湿度低于设定湿度时对MAU进行水洗加湿.

RCU（Recycled airhandling unit）循环空调箱。
DCC (Dry Cooling Coil) 干式冷却盘管。（简称为干盘管或干冷盘管） 是用来消除室内的显热的。
DDC : (Direct Digital Control ) 直接数控制
HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器， 达到HEPA标准的过滤网

2.关于Modbus/rtu？
(1)Modbus 协议是应用于电子控制器上的一种通用语言。它有两种通讯模式，RTU是其中的一种（另外一种是ASC2)。用户选择想要的模式，包括串口通信参数（波特率、校验方式等），在配置每个控制器的时候，在一个Modbus网络上的所有设备都必须选择相同的传输模式和串口参数。
RTU模式地址 功能代码 数据数量 数据1 ... 数据n CRC高字节 CRC低字节 所选的ASCII或RTU方式仅适用于标准的Modbus网络，它定义了在这些网络上连续传输的消息段的每一位，以及决定怎样将信息打包成消息域和如何解码。
(2) Modbus自由协议转换器采用Tibbo DS1206/DS203为基础，内置了完整的Modbus协议处理功能，能够实现基于以太网接口/串口的modbus/TCP，modbus/RTU/ASCII SLAVE协议接口，通过Tibbo提供的免费TIDE开发调试工具，用户可以轻松实现任意非标准串行或TCP/UDP通信协议至modbus协议的转换功能。
Modbus自由协议转换器可以提供1～3个自由串口，1个以太网接口，用于提供解析非标准协议或者执行Modbus Slave标准服务。该产品适用于集成工业、电力、楼宇等相关集中监控系统的遇到个各种扫描仪仪、电源、仪表等提供串行接口的设备，通过编写简单的BASIC脚本程序，实现快速modbus协议转换。
