ECO处理作业标准.docx

ECO处理作业规范
一、目的﹕
制定ECO处理相关规定，作为制前工程课处理ECO的依据。
二、适用范围﹕
2-1 适用于ECO中心收件以后之各项作业
2-2 适用于在CC生产之所有料号
三、相关文件﹕
3-1 †ECO签发及管理作业规范‡
3-2 †M/F ALL VERSION管理作业规范‡
3-3 †生产工具管理办法‡
3-4 †MASTER FILE 管理作业规范‡
3-5 †ECO WIP/STOCK板子处理作业规范‡
3-6 †ECO更改旧工具处理作业规范‡
3-7 †ECO现场流程单更改/更换作业规范‡
3-8 †内层铜渣侦测板数据变更提示单作业规范‡
四、ECO处理作业流程
参见附件一
五、作业内容﹕

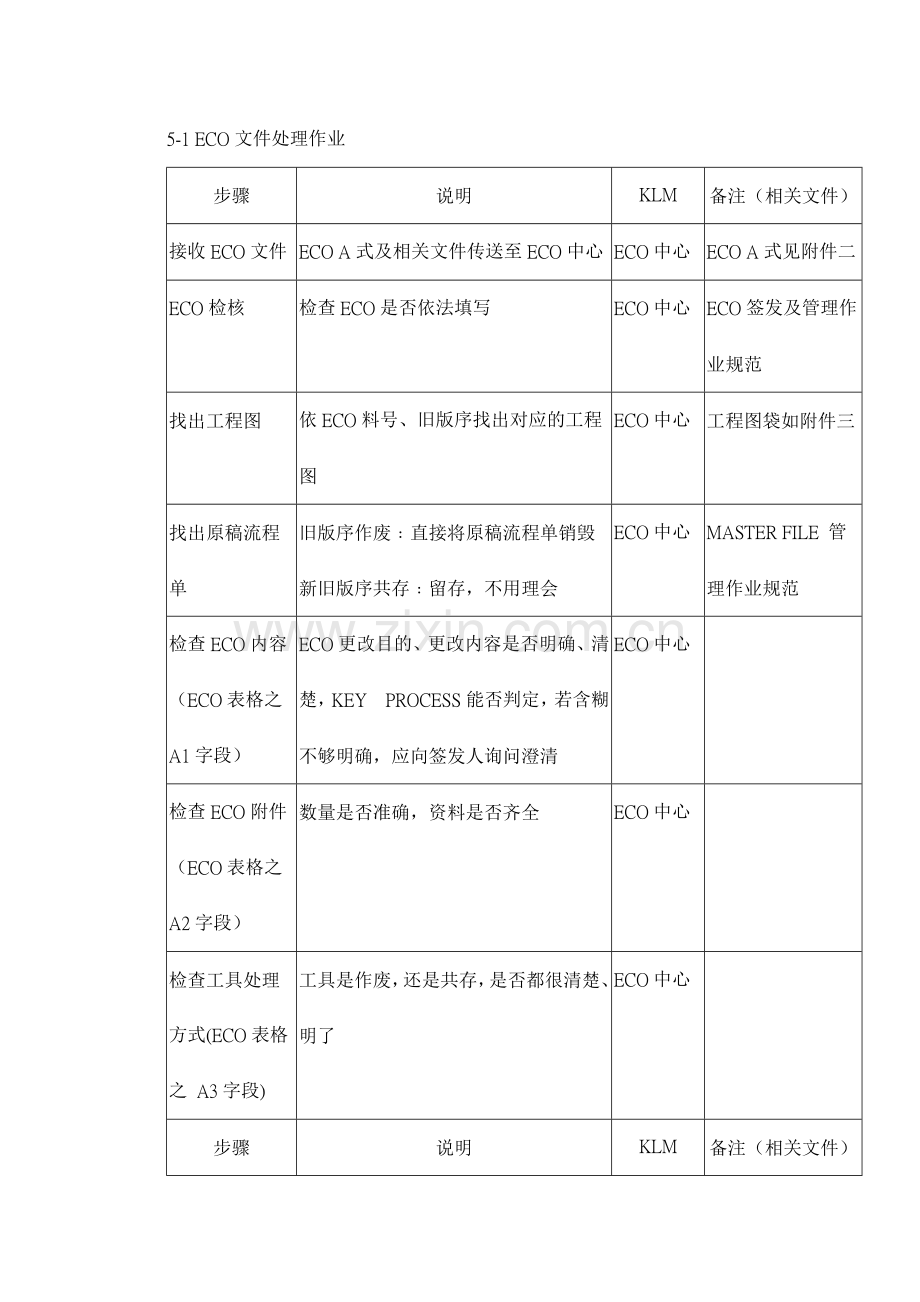

5-1 ECO文件处理作业
步骤
说明
KLM
备注（相关文件）
接收ECO文件
ECO A式及相关文件传送至ECO中心
ECO中心
ECO A式见附件二
ECO检核
检查ECO是否依法填写
ECO中心
ECO签发及管理作业规范
找出工程图
依ECO料号、旧版序找出对应的工程图
ECO中心
工程图袋如附件三
找出原稿流程单
旧版序作废﹕直接将原稿流程单销毁
新旧版序共存﹕留存，不用理会
ECO中心
MASTER FILE 管理作业规范
检查ECO内容
（ECO表格之 A1字段）
ECO更改目的、更改内容是否明确、清楚，KEY PROCESS能否判定，若含糊不够明确，应向签发人询问澄清
ECO中心

检查ECO附件（ECO表格之 A2字段）
数量是否准确，资料是否齐全
ECO中心

检查工具处理方式(ECO表格之 A3字段)
工具是作废，还是共存，是否都很清楚、明了
ECO中心

步骤
说明
KLM
备注（相关文件）
检查板子处理方式(ECO表格之 A3字段)
WIP板子按何种方式生产或按何种方式处理是否填写清楚、明了
ECO中心

版序检查
(ECO表格之 A4字段)
料号版序书写是否正确，版序变更是否正确
ECO中心
ECO签发及管理作业规范
记录ECO分类
(ECO表格之 B4字段)
分别填写ECO类别及更改难易度
ECO中心

共存旧版序工具处理(ECO表格之 B5字段)
处理目前有效料号共存旧版序工具，分别列出料号及版序，要求ECO签发人(CSE/SALES)决定旧版序可否报废
ECO中心

记录工具更改顺序(ECO表格之 B7字段)
填写ECO工具更改顺序
ECO中心

蓝图室编号
若ECO A式未编号，须交蓝图室编ECO .NO.（或电话通知编号）
ECO中心

主管核准
呈主管核准
ECO中心

发料控制
旧版序作废应立即锁“10”，版序未前进但流程单内容有改应锁“55”
ECO中心
M/F ALLVERSION管理作业规范
WIP查询
查 WIP计算机帐并打印
ECO中心
参见5-6-1
开立底片查检表
填写清楚查检表各项目，送与照相房签收，第一联留存
ECO中心
ECO更改旧工具处理作业规范
ECO文件传至CM
CC厂签发且CM厂未执行之ECO﹕须将ECO文件（含附件）传给CM厂负责此料号之CSE。
CM厂已执行之ECO﹕可直接跳过此步骤
ECO中心
ECO签发及管理作业规范
接收相关数据
CM厂ECO中心处理完由CSE签发之CC厂ECO文件后，须将相关资料传至CC ECO中心或电话通知CC厂ECO中心。
CM厂已执行之ECO﹕可直接跳过此步骤。
CM厂ECO中心
ECO签发及管理作业规范
填写ECO B式
依照A式KEY PROCESS及流程单、WIP帐填写
ECO中心
ECO B式见附件四
参见5-6-2
填写ECO C式
填写ECO日期及料号、版序
各作业单元制作及检查者须签名
ECO中心
各作业单元
ECO C式见附件五
参见5-6-3
填写传票
填写工具处理及WIP板子处理传票及通知单，若工具共存，则不需此步
ECO中心
ECO更改旧工具处理作业规范
登录ECO进出表
填写ECO日期、ECO号码、出件时间交期、更改内容摘要、工具处理类别等
ECO中心
表格见附件六
工程图填写
填写ECO日期、ECO号码、更改内容摘要等
ECO中心

步骤
说明
KLM
备注（相关文件）
ECO 分发
COPY附件留存其余给蓝图室分发，ECO资料传与CAM及照相房，注意有附件时应提示分发给品管，有工程图时还要分发给成型课
ECO中心蓝图室
ECO签发及管理作业规范

5-2 ECO旧工具处理作业
步骤
说明
KLM
备注（相关文件）
ECO 旧工具处理
依据A式定义旧生产工具作废而非共存
ECO中心
ECO更改旧工具处理作业规范
查工具计算机帐
以计算机系统查出现场应有底片套数
ECO中心
ECO更改旧工具处理作业规范
填写立即收回传票
依A式及KEY PROCESS判定工具立即收回作废，在旧生产工具收回传票上填写清楚ECO号码、ECO料号、收回工具之版序、各工具使用生产单位现有工具类别及数量及处理日期、限定收回日期并注明立即收回
ECO中心
ECO更改旧工具处理作业规范
填写WIP完成收回传票
依A式及KEY PROCESS判定工具WIP完成收回作废，在旧生产工具收回传票上填写清楚ECO号码、ECO料号、收回工具之版序、各工具使用生产单位现有工具类别及数量及处理日期并注明WIP完成收回，处理时限需在WIP过站后票发出时填写
ECO中心
ECO更改旧工具处理作业规范
报表登录
¶把WIP立即收回传票填写之所有工具登录在“ECO 旧工具WIP立即收回报废FOLLOW-UP LIST”上（表格见附件20）
·把WIP完成后收回传票填写之所有工具登录在“ECO 旧工具WIP完成后收回报废FOLLOW-UP LIST”上（表格见附件21）
ECO中心
ECO更改旧工具处理作业规范
发送传票
把工具立即收回传票立即送与工具使用相应单位签收，并在送传票传票处签名，第一联留存，其余3联留与现场单位；WIP完成收回需建檔管理，定期查看WIP是否已过站，过站立即发出传
ECO中心
ECO更改旧工具处理作业规范
测试模具数据提供
依据†内层铜渣侦测板数据变更提示单作业规范‡，并依据CM厂提供之数据，自行填写完成（窗体见附件22）
ECO中心
内层铜渣侦测板数据变更提示单作业规范
FOLLOW-UP
跟催工具处理执行状况（旧工具收回、新工具提供）
ECO中心
ECO更改旧工具处理作业规范
工具收回正确
执行传票送回时，检核工具是否真正准确收回，若工具未准时处理，反应与主管并知会相关单位主管，提出改善对策；收回正确登录报表
ECO中心
ECO更改旧工具处理作业规范
传票管理
传票齐整管理
ECO中心

5-3 ECO WIP/STOCK 板子REWORK 处理作业
步骤
说明
KLM
备注（相关文件）
板子REWORK处理
依据ECO A式定义板子REWORK
ECO中心
ECO WIP/STOCK 板子处理作业规范
填写REWORK通知单
REWORK通知单由签发人填写 、并附在ECO A式后
ECO签发人
ECO WIP/STOCK 板子处理作业规范
签收REWORK通知单
检核REWORK通知单内容清楚是否与A式相符，并签收REWORK通知单
ECO中心

报表登录
依据ECO REWORK 通知单内容登录于ECO WIP/STOCK板子REWORK/报废管理报表
ECO中心

发送通知单
把通知单送与REWORK执行单位、CQE、生管签收，第一联留存
ECO中心
相关单位

送报表给生管确认
每周送报表与生管填写执行情况及完成日期
ECO中心
生管

存档
通知单及报表整理存盘管理
ECO中心

5-4 ECO WIP/STOCK 板子报废处理作业
步骤
说明
KLM
备注（相关文件）
WIP板子报废处理
依据ECO A式定义WIP报废之板子
ECO中心
ECO WIP/STOCK 板子处理作业规范
填写报废处理传票
依ECO A式填写传票内容
ECO中心

报表登录
F 登录ECO WIP/STOCK板子REWORK/报废管理报表
ECO中心
ECO WIP/STOCK 板子处理作业规范
发送报废传票
把传票送与报废执行单位签收，第一联留存
ECO中心
相关单位

传票存档
装订处理传票管理
ECO中心

送报表给生管确认
每周送与生管填写完成日期及执行情况
ECO中心
生管

窗体管理
报表存盘管理
ECO中心

5-5流程单更改、更换操作
步骤
说明
KLM
备注（相关文件）
现场流程单更新
依ECO A式及WIP状况已判断须更改、更换流程单
ECO中心
ECO现场流程单更改/更换作业规范
查WIP计算机帐并打印
依批号打印一份计算机账单
ECO中心

标示更改批号
在计算机账单上标示出须调帐的批号
ECO中心

打印新流程单
打印一份新流程单
ECO中心
参见5-6-4
标示更改内容
标示流程单须更改的内容及途程站别
ECO中心

盖更改章并填写EC.NO
在M/F上盖“流程单更改”章并填写EC.NO及操作方式
ECO中心

生管调计算机帐
生管调计算机帐并依批数打印现场更改流程单并交回ECO中心
生管

赴现场更新流程单
1依据生管打印之流程单至现场更改
2检核更改件数，记录于“流程单更改”附件章，直到全数更改完毕
ECO中心
现场领班

登录报表
在ECO WIP流程单更改、更换FOLLOW- UP LIST报表上登录
ECO中心

报表管理
FOLLOW- UP LIST报表整理存盘管理
ECO中心

5-6相关报表及传票填写
5-6-1查WIP计算机帐操作
查WIP计算机帐操作步骤
1 进入DEC系统
2 在USERNAME﹕ 处输入用户名﹕MGR
3 在PASSWORD﹕ 处输入密码﹕XXXXXX
4 在“MGR MENU”画面下“SELECT JOB NO: ”处（即光标输入“1”，
进入下一选择项目
5 在SELECT JOB NO. : 处输入“13”，进入WIP查帐画面
¶在如下画面“P/N FROM: ”处输入要查WIP帐之料号
·在“FUNCTION: ”处输入“Y”
¸若料号输入错误或需重新输入料号请在“FUNCTION: ”处输入
“N”
P/N FROM: _______ <<STK. WIP. INQUIRY >> TIME: 00/00/00 00:00
======== PM582P ======= FUNCTION: _ [Y/N/E]
PN-REV GRADE PCS SPCS PROCESS TYPE LAM QTY PNL
--------------------------------------------------------------------------------
6 系统相选择“E”退出查帐画面
7 选择“0”签退
8 与发料控制同，必须回到DSN MENU方可关机

5-6-2 ECO B式之填写作业
字段
说明
备注（相关文件）
立即收回工具
填写立即收回作废工具的版序

WIP完成收回
填写WIP完成后收回作废的生产工具的版序

工具共存
填写共存工具之版序

P/N-REV
填写处理之料号及版序

WIP站别及数量
依打印之WIP计算机帐填写站别、数量

WIP流程单处理方式
标示各站别WIP/STOCK板子的处理方式及流程单处理方式

EC.NO.
填写ECO号码

DATE
填写ECO日期

5-6-3制前工程课ECO进/出登录表之填写作业
字段
说明
备注（相关文件）
日期
此栏填写ECO出件日期

EC.NO
此栏填写ECO号码即ECO A式内ECO NO之数据

P/N
此栏填写ECO料号

OLD REV
此栏填写ECO旧版序

NEW REV
此栏填写ECO新版序

ECO+ 黄单子
此栏填写是否有黄单子ECO

EC 类别
此栏依ECO A式填写（C=客户，S=业务，Q=品管，E=工程）

难易度
此栏依ECO A式填写（A=重新制作，B=局部更改，C=简易更改）

工具存废
此栏依ECO A填写（O=立即作废，S=局部作废，T=WIP完成后作废，C=共存）

交期
此栏填写ECO A 式订单交期之日期

更改顺序
此栏依ECO A式填写工具更改之优先级

ECO OU T
此填写ECO A 式上之出件时间

ECO 内容摘要
此栏填写ECO更改内容之记录

工具别
此栏依ECO B式分别填写各工具的处理方式
（R=立即作废，F=WIP完成后作废，C=共存）

5-6-4流程单打印操作
流程单打印操作步骤
1 告知流程单打印机管理单位
2 检查打印机是否为就绪状态，若没准备好，请先设定打印机
3 进入DEC系统
4 输入USERNAME﹕DSN
5 输入PASSWORD﹕XXX
6 选择“6”，进入原稿流程单打印画面
7 输入要打印原稿流程单之料号
8 输入“Y”确认
9 屏幕出现“PLEASE WAITING”，表示打印成功，否则重新输入
10 选择“E”退出打印画面
11 选择“0”退出打印系统
12 与发料控制系统相同，必须回到DSN MENU方可关机

六、核准及实施﹕
6-1 核准施行程序﹕本规范由制前工程课负责制作，经行政系统核准后实施，修订时亦
同。
6-2 保密措施
6-2-1 保密等级﹕此规范的保密等级区分，属于全厂可公开讨论，但不可泄漏于厂外
人员，因此属于密级资料。
6-2-2 规范保管方法﹕本规范经过制定、审核、核准程序后，由蓝图室负责登录及分
发。蓝图室分发与相关单位的规范，禁止擅自复印，并列入管制文件保管。
七、附件﹕
附件一﹕ECO处理作业流程
附件二﹕ECO A式
附件三﹕工程图数据带
附件四﹕ECO B式
附件五﹕ECO C式
附件六﹕ECO进出登录表

附件一

附件二

附件三

工 程 图 资 料 袋 NO. 料号﹕
工 程 图 资 料 沿 革
年 月 日
ECO NO.
旧

REV
新

REV
ECO数据或更改内容
客 户

工程图
工 程

询问单
ECO

通知单
ECO/文件沿革
提示单
外 型

发包图

附件四 ECO B式
华通计算机ENGINEERING CHANGE
第一联
6.旧生产工具处理
工具名称

REV
处理方式
M/F（非现场流程单）
TAPE
样板
内层底片
外层底片
干膜绿漆底片
印刷绿漆底片
印字底片
型板模具
立即收回作 废

WIP完成收回作废

共存保留

7.WIP/STOCK、PCB及现场流程单处理
P/N-REV
站别
批号
数量
处理方式（流程单、PCB）

第一联（白色）蓝图室 第二联（蓝色）生管 第三联（黄色）设计 第四联（红色）品管
ECO.NO.﹕
DATE﹕
保存年限﹕永存 FM.NO.Y30056-REV-A
附件五 华通计算机ENGINEERING CHANGE
ECO C 式

设 计
制作（请务必填写制作代号）
检 查

流
程
单
1. 依附件更改
2. 不变更

制作代号﹕

设计者
日 期
时 间
制作者
日 期
时 间
Y30
检验者
日期
时间

纸
带
/
样
板

制作代号﹕

制作者
日 期
时 间
检验者
日 期
时 间

成
型
设
计

制作代号﹕

设计者
日 期
时 间
制作者
日 期
时 间
检验者
日 期
时 间

各
项
工
作
底
片

类别
制作
代号
制作者
日 期
时间
检验者
日期
时间
内

外

设计者
日期
时间
S/M

设计

S/S

规范

D/F
S/M

制作代号﹕C.重新制作
ECO NO. D.直接更改或旧工具copy后直接更改
P/N: V.仅REV变更
``FM.NO.Y30062-REV-A

制前工程课ECO进/出登录表
日期﹕ 年 月 日 起 至 年 月 日
ECO
日期
ECO.
NO.
P/N
REV
ECO+
黄单子
EC
类别
难易度
工具存废
交期
更改顺序
ECO
OUT
ECO内容摘要
工具别（R,F,C）
OLD
NEW
TP
MF
WF
MF
IF
TP
DF
DM
DAU
SM
SS
CNT

注﹕1.EC类别（C=客户,S=业务,Q=品管,E=工程） 3.工具存废（S=局部立即作废,O=全部立即作废,T=WIP完成后作废,C=共存）
2.难易度（A=简易更改,B=局部更改,C=重新制作） 4.工具别（R=立即收回作废,F=WIP完成后收回作废,C=共存）
