中国移动USSD业务终端技术规范.docx

╳╳╳╳-╳╳-╳╳实施
╳╳╳╳-╳╳-╳╳发布
中国移动通信有限公司 发布
QB-╳╳-╳╳╳-╳╳╳╳

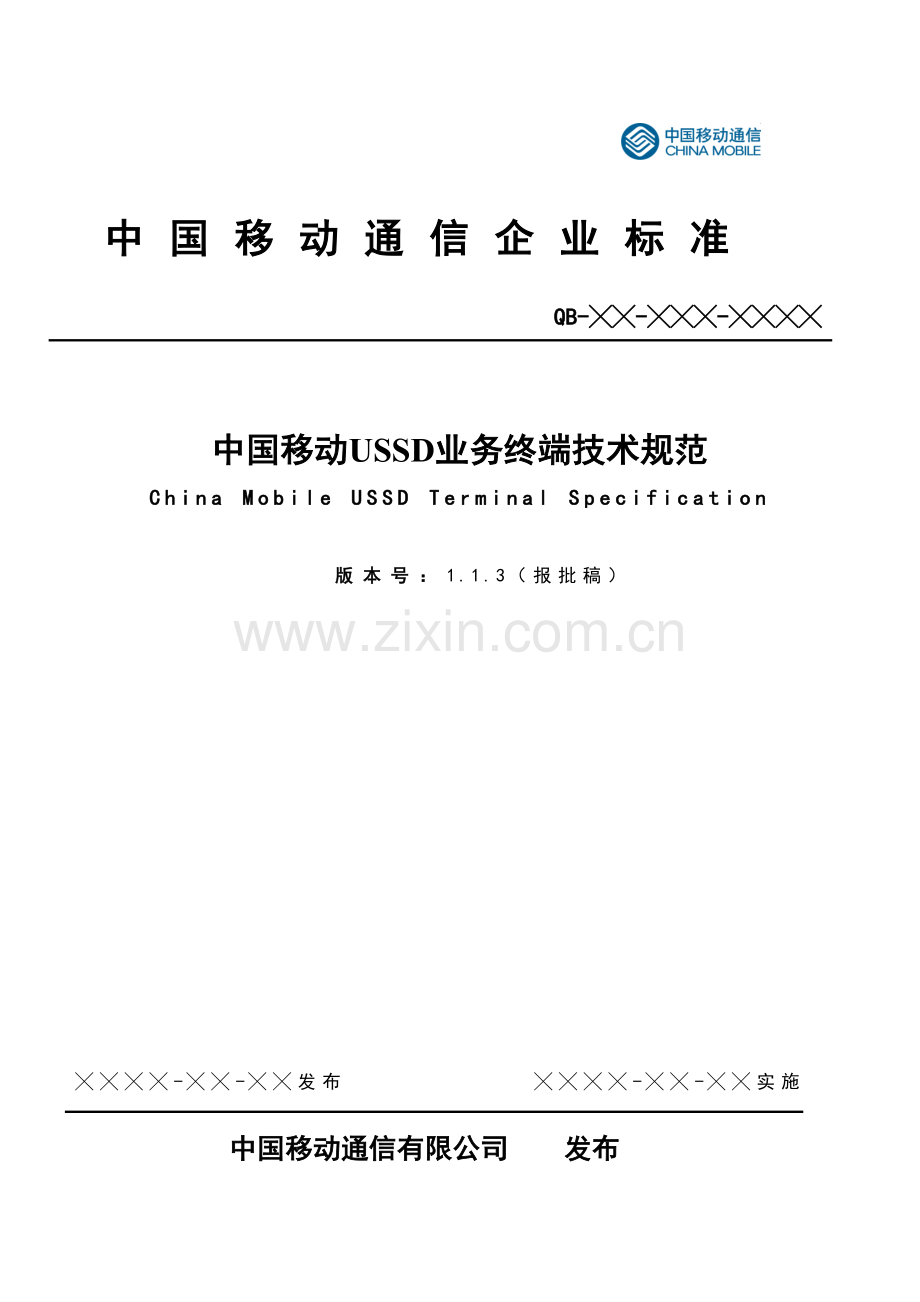

中国移动通信企业标准

中国移动USSD业务终端技术规范
China Mobile USSD Terminal Specification 版本号：1.1.3（报批稿）

目录
1 适用范围 1
2 引用标准 1
3 相关术语 1
4 符号与缩略语 2
5 概述 2
5.1 目的 2
5.2 业务简介 2
6 功能要求 4
6.1 基本要求 4
6.1.1 键盘 4
6.1.2 内容格式 4
6.1.3 通话记录 4
6.1.4 预置功能 4
6.1.5 提示音 5
6.1.6 USSD号码存储 5
6.2 业务操作要求 5
6.2.1 USSD接入号码格式 5
6.2.2 超时参数的要求 5
6.2.3 菜单最大字节数的要求 5
6.2.4 PUSH使用方式 5
6.2.5 菜单使用方式 5
6.2.6 直接点播方式 6
7 其他要求 6
7.1 多业务并发处理 6
7.2 业务支持能力 6
8 编制历史 7

前言
USSD（Unstructured Supplementary Service Data）是一种操作简便、服务扩展性强的移动网的补充业务。它提供多次交互、快捷的无线数据业务。由于目前终端对USSD的支持情况不一致，影响USSD业务的应用和推广，因此制定中国移动USSD业务终端技术规范。
本标准规定了中国移动通信有限公司USSD业务在终端部分的要求，包括功能要求、字符编码要求和其他方面的要求，是开展USSD业务的依据之一。
本标准由中国移动通信有限公司技术部提出并归口。
本标准起草单位：中国移动通信研究院
本标准主要起草人：朱春梅、唐剑峰、许炜
本标准解释单位：同提出单位。

1 适用范围
本标准制定了USSD应用中所涉及到的移动终端设备规范，本标准对USSD业务开展中对USSD终端密切相关的内容提出规范要求，可作为USSD业务管理的参考依据。
本标准主要参照USSD相关标准，以及中国移动的USSD业务总体技术要求来制定。对于所有在中国移动通信网内被推荐使用的USSD移动终端必须符合该规范。
2 引用标准
下列规范包含的条文，通过在本规范中的引用而构成为本要求的条文。在规范出版时，所示版本均为有效。所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。
[1]《USSD业务总体技术要求(V1.0.0)》，中国移动通信集团公司
[2]《中国移动GSM/GPRS终端技术规范》，中国移动通信集团公司
[3] GB 13000.1-93，信息技术 通用多八位编码字符集（UCS）第一部分：体系结构与基本多文种平面
[4] GSM02.90（5.1.0） Unstructured Supplementary Service Data (USSD) - Stage 1
[5] GSM03.90（6.0.0） Unstructured Supplementary Service Data (USSD) - Stage 2
[6] GSM04.90（6.0.0） Unstructured Supplementary Service Data (USSD) - Stage 3
[7] 3GPP TS22.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 1
[8] 3GPP TS23.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 2
[9] 3GPP TS24.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 3

3 相关术语
在本规范中使用了“必须”、“推荐”、和“可选”等词汇来描述对移动终端产品要求的强调程度。
“必须”项是指终端产品所必须提供的功能或性能要求；
“推荐”项是指在标准中未作硬性要求，但建议终端产品提供的功能或性能要求；
“可选”项指在目前看来是中国移动需求的发展方向，或终端产品在目前阶段可不提供的功能或性能要求。
目前阶段：从本版本发布之日截至到下一个版本发布日期。
规范中除了明确指明为 “推荐”、“可选”外，均为必须要求。
4 符号与缩略语
CSD Circuit Switch Data Call
GPRS General Packet Radio Service
HLR Home Location Register
MMS Multi-media Message Services
MS Mobile Station
MSC Mobile Switch Center
UCS Universal Character Set
USSD Unstructured SS Data
USSN Unstructured SS Data Notify
USSR Unstructured SS Data Request
UTF-8 Unicode Trans Format
VLR Visited Location Register
5 概述
5.1 目的
USSD业务是将现有网络作为一个透明的承载实体，运营商可以通过USSD自行制定符合本地用户需求的移动数据增值业务。开放性与标准化是USSD业务系统赖以生存发展的基础，USSD终端应基于业界开放式标准，包括各种网络协议、内容格式，并且要体现良好的扩展性和互操作能力。基于此原则本规范规定了USSD业务的终端产品应满足的要求。
5.2 业务简介
USSD（非结构化补充业务数据服务）是一种操作简便、扩展性强的移动网上的新业务。它使用信令通道为用户建立面向连接的数据传送通道。通常是手机通过USSD发送一个业务请求到应用服务器，应用服务器接受该请求以后通过USSD平台与手机建立一个会话连接，然后手机和应用服务器之间交换信息，会话结束后断开连接。
用户在使用该业务时在终端上输入业务接入号码，按终端“呼出”按键即可接入相应的应用，动态地从USSD服务器下载菜单，进行信息点播。对用户提交的USSD请求的应答方式可为USSD应答、短消息或彩信。
USSD可提供信息查询、金融类应用、行业应用。
USSD业务系统结构如下图所示：
图5－1 USSD业务系统结构图

USSD系统包括以下网元：USSD终端、USSD中心、USSD业务网关、USSD业务应用服务器。此外，还需要GSM网络资源等设备的支持。
· USSD Terminals（USSD终端）：
- 支持USSD应用（目前USSD为PHASE II），提供用户发起USSD请求，进行USSD的信息交互等操作；
· USSD中心：
- 对USSD用户、业务接入码进行鉴权；
- 提供各种应用接口，对各种应用进行管理；
- 根据移动用户和应用的USSD业务请求，进行USSD操作；
- 对移动用户和应用服务发起的USSD对话数据进行存储；
· USSD业务网关
负责集中接入USSD业务应用的系统，它介于USSDC和USSD业务应用之间，负责在USSD业务应用和USSDC之间实现消息透传和业务分发。包括：
- 在多个USSDC需要连接到同一个SP时，使用业务网关统一对SP进行管理可以起到收敛链接的作用；
- 提供不同地区USSD业务系统的互连，实现跨地区业务转移功能；
- 降低了USSD业务应用和USSD中心之间的耦合，有利于保证USSD中心系统的稳定性和安全性；
- 计费处理
· USSD业务应用服务器：
- 提供USSD应用，如信息查询等信息服务；
6 功能要求
6.1 基本要求
6.1.1 键盘
要求终端通过左右软键实现“回复”和“退出”。推荐在USSD会话过程中，锁住除了“回复”和“退出”键外的其他按键。
6.1.2 内容格式
l 支持格式
终端必须支持字母、数字输入。且在USSD业务的交互操作中，支持输入数字、字母，默认输入法必须为数字输入，能正常显示数字、字母和汉字。在业务的交互操作中，推荐支持汉字输入，中国移动将在相关终端定制规范中给出要求。
l 汉字编码
汉字USSD编码方案应符合GSM规范03.38（v5.6.1），即支持USSD消息编码方案UCS2(16bit)-GB13000。输入汉字USSD消息的终端应支持GB13000 CJK部分的汉字。
l 字符长度
终端必须支持拨出信息代码数字、字母的长度大于20位，汉字的长度大于20个字符。
l 输入法的切换
在交互过程中，无论是菜单使用方式下，还是有多条消息响应时，终端可以进行输入法的切换。
6.1.3 通话记录
在使用USSD业务时，如果支持USSD通话记录，要求只记录第一次拨号的号码，连接过程中的后续输入都不应存入通话记录。
6.1.4 预置功能
终端应具有根据运营商要求，预置USSD相关业务号码的能力，中国移动将在相关终端定制规范中给出具体要求。
6.1.5 提示音
终端在接收到网络侧发起的USSD消息通知和请求时，应提供提示音，并且可以手动关闭该提示音。（推荐）
6.1.6 USSD号码存储
终端应支持USSD的号码存储在电话簿里，并可设置为快捷方式。
6.2 业务操作要求
6.2.1 USSD接入号码格式
USSD终端支持业务使用的业务接入号码格式有如下两种：
格式一：以符号*或#组合而成的1~3位字符开头，后面紧接着的是三位服务号码，服务号码的取值范围为100~199，最后为可选的若干字符通过*与之前的串相接，并以#结束。
格式二：70~79，后面不再跟其他任何字符。
6.2.2 超时参数的要求
USSD终端不要求对超时参数（无操作超时和对话总时长超时）进行设置，如果有超时设置，也不应该小于网络的超时设定值。网络的超时设定值参见中国移动《USSD业务总体技术要求》。
6.2.3 菜单最大字节数的要求
USSD终端应支持每次交互的下行菜单最大字节数不能小于１６０个字节。
6.2.4 PUSH使用方式
USSD终端应支持接收网络侧发起的USSD消息通知和USSD消息请求。（推荐）
l 接收
USSD终端支持以USSD方式接收消息，并有提示音。
l 回复
如果USSD终端屏幕显示菜单，应有明显的“回复”按键，用户选择菜单选项后，有明显的按键提示用户发送USSD业务请求。
l 退出
USSD终端在使用过程中有明显的“退出” 按键，提示断开USSD连接。
6.2.5 菜单使用方式
USSD终端支持菜单方式使用USSD业务。支持中/英文菜单，能正常显示USSD提示信息。
l 发送消息
用户使用USSD终端输入业务接入号码，按“呼出”键进入业务菜单。
l 回复
USSD终端屏幕显示菜单后，应有明显的“回复”按键，用户选择菜单选项后，有明显的按键提示用户发送USSD业务请求。
l 接收
USSD终端支持USSD业务的结果以USSD、SMS或MMS接收。
l 退出
USSD终端在使用过程中有明显的“退出” 按键，提示断开USSD连接。
6.2.6 直接点播方式
USSD终端应允许用户直接进行USSD消息的点播，能够正常显示USSD提示信息。
l 发送消息
用户使用USSD终端输入业务接入号码，按“呼出”键发出信息点播请求。
l 接收
USSD终端支持USSD业务的结果以USSD、SMS或MMS接收。
7 其他要求
7.1 多业务并发处理
l 终端在进行USSD业务过程中有来电，能正常接听来电，USSD终端挂断呼叫后，能继续使用USSD业务。USSD会话和语音可以同时进行，互不影响。
l 在进行USSD业务过程中收彩信或短信时，终端能正常收到彩信或短信提示，终端挂断USSD连接后，可查阅已收到彩信或短信。
l 终端在通话过程中可以请求USSD业务，也可接收网络PUSH的USSD业务，终端挂断话音后，能继续使用USSD业务。USSD会话和语音可以同时进行，互不影响。（推荐）
7.2 业务支持能力
2G终端必须支持
GSM02.90（5.1.0） Unstructured Supplementary Service Data (USSD) - Stage 1
GSM03.90（6.0.0） Unstructured Supplementary Service Data (USSD) - Stage 2
GSM04.90（6.0.0） Unstructured Supplementary Service Data (USSD) - Stage 3
3G终端必须支持
3GPP TS22.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 1
3GPP TS23.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 2
3GPP TS24.090（V3.1.0）Unstructured Supplementary Service Data (USSD) - Stage 3
8 编制历史
中国移动USSD业务终端技术规范 编制历史
版本号
更新时间
主要内容或重大修改
1.0.0
2003年12月
初稿
1.0.1
2004年3月
评审稿
1.0.2
2004年4月
报批稿
1.0.3
2006年9月
根据最新的终端规范模板进行格式修订
1.1.3
2006年11月
根据最新评审意见修订
