AUTOCAD2008教程.docx

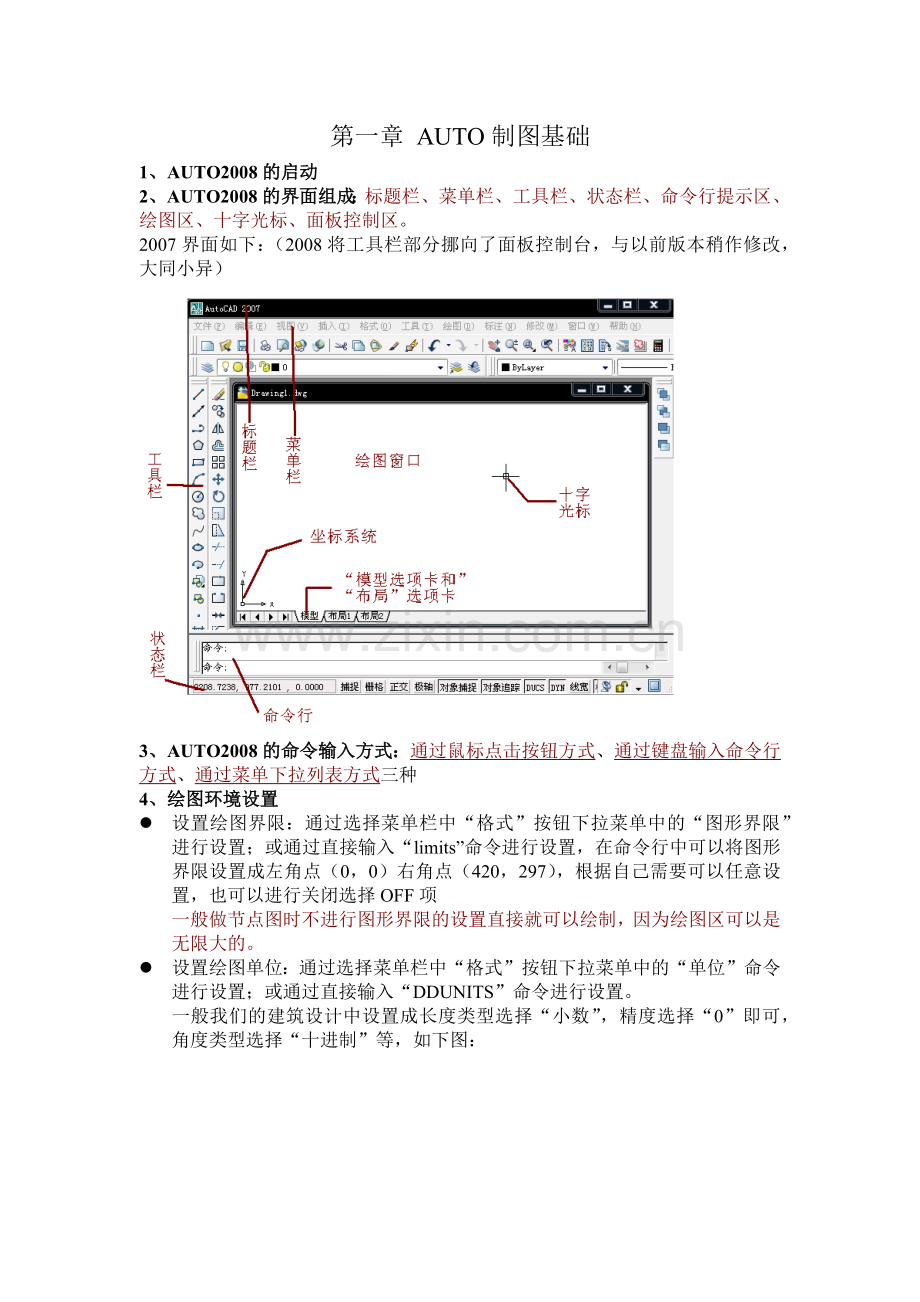

第一章 AUTO制图基础
1、AUTO2008的启动
2、AUTO2008的界面组成：标题栏、菜单栏、工具栏、状态栏、命令行提示区、绘图区、十字光标、面板控制区。
2007界面如下：（2008将工具栏部分挪向了面板控制台，与以前版本稍作修改，大同小异）

3、AUTO2008的命令输入方式：通过鼠标点击按钮方式、通过键盘输入命令行方式、通过菜单下拉列表方式三种
4、绘图环境设置
l 设置绘图界限：通过选择菜单栏中“格式”按钮下拉菜单中的“图形界限”进行设置；或通过直接输入“limits”命令进行设置，在命令行中可以将图形界限设置成左角点（0，0）右角点（420，297），根据自己需要可以任意设置，也可以进行关闭选择OFF项
一般做节点图时不进行图形界限的设置直接就可以绘制，因为绘图区可以是无限大的。
l 设置绘图单位：通过选择菜单栏中“格式”按钮下拉菜单中的“单位”命令进行设置；或通过直接输入“DDUNITS”命令进行设置。

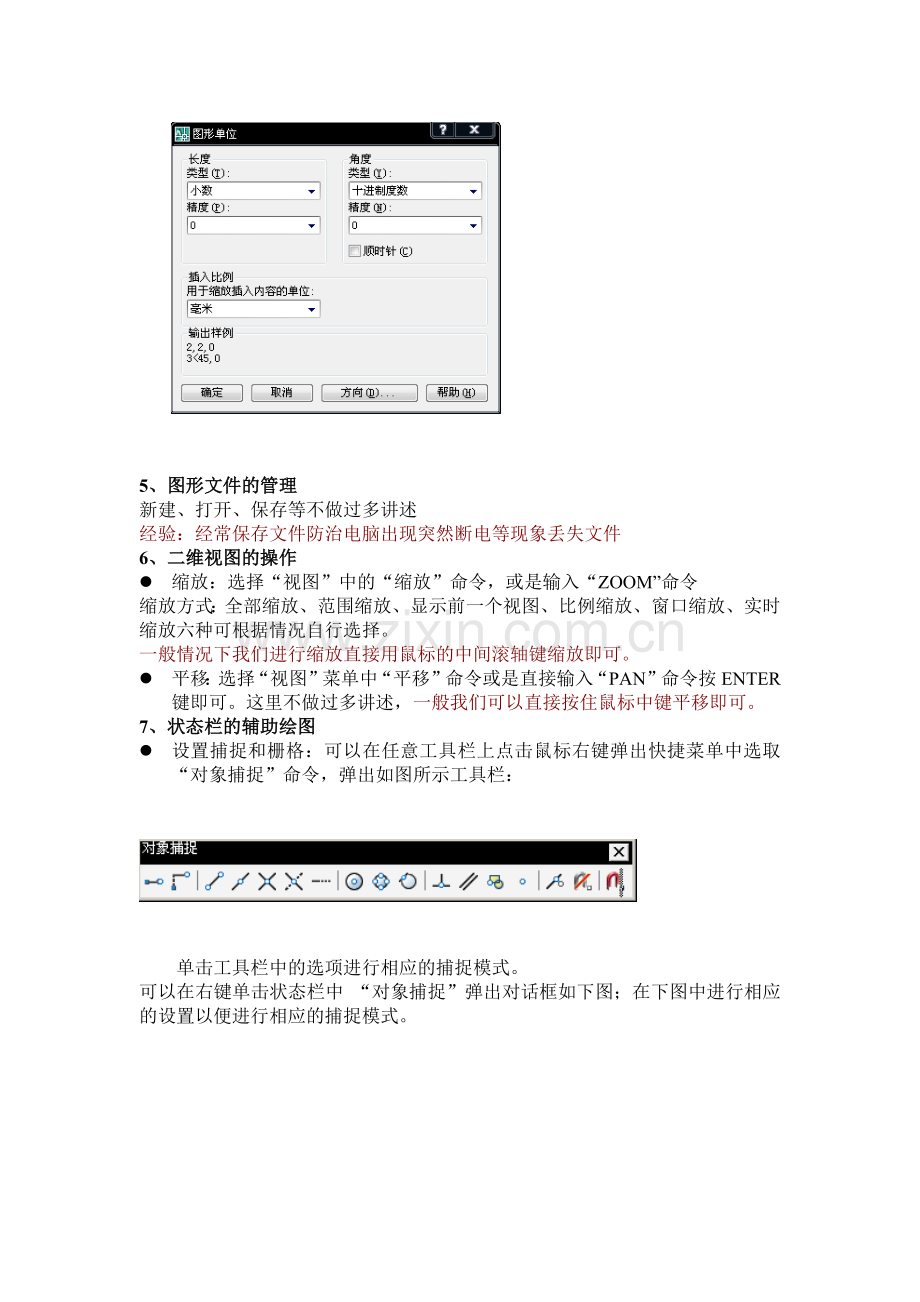

一般我们的建筑设计中设置成长度类型选择“小数”，精度选择“0”即可，角度类型选择“十进制”等，如下图：

5、图形文件的管理
新建、打开、保存等不做过多讲述
经验：经常保存文件防治电脑出现突然断电等现象丢失文件
6、二维视图的操作
l 缩放：选择“视图”中的“缩放”命令，或是输入“ZOOM”命令
缩放方式：全部缩放、范围缩放、显示前一个视图、比例缩放、窗口缩放、实时缩放六种可根据情况自行选择。
一般情况下我们进行缩放直接用鼠标的中间滚轴键缩放即可。
l 平移：选择“视图”菜单中“平移”命令或是直接输入“PAN”命令按ENTER键即可。这里不做过多讲述，一般我们可以直接按住鼠标中键平移即可。
7、状态栏的辅助绘图
l 设置捕捉和栅格：可以在任意工具栏上点击鼠标右键弹出快捷菜单中选取“对象捕捉”命令，弹出如图所示工具栏：

单击工具栏中的选项进行相应的捕捉模式。
可以在右键单击状态栏中 “对象捕捉”弹出对话框如下图；在下图中进行相应的设置以便进行相应的捕捉模式。

l 设置极轴追踪：可以帮助用户精确确定绘图位置和角度，从而可以更方便的创建对象。AUTO CAD提供了极轴追踪和对象捕捉追踪两种追踪模式。
单击状态栏中“极轴”可以进行极轴追踪，右键单击“极轴”可以对其进行设置；单击“对象追踪”和右键单击“对象追踪”同“极轴追踪”这里不做过多讲述。
l 设置动态输入：可以对状态栏中的DYN按钮右键点击进行命令行输入与绘图区域动态输入进行开关设置、指针输入、标注输入、动态提示等设置。一般绘图可以不去考虑。
8、对象特性的修改
CAD2008中“对象特性”面板在面板控制台，老版本直接在工具栏下方。用于选择对象的颜色、线性、和线宽。如下图：

“样式面板”如下图：

用于设置文字对象、标注对象、表格对象的样式
“图层面板”如下图：

图层面板可以新建图层控制图层的打开关闭控制图层的冻结解冻锁定解锁等功能。
“特性选项板”如下图：

用于显示图形对象的特性，并可以进行相应的修改。
9、夹点编辑
如下图：对相应的夹点可以进行对象的拉伸、移动等编辑

第二章 结构制图的基本技法
1、使用平面坐标系
l 绝对坐标 即可以通过二维平面坐标（X，Y）方式进行输入，不多赘述
l 相对坐标 可以通过输入相对坐标进行操作，如：点A（X，Y），当输入距点A X方向10个单位，Y方向10个单位的点B时，即可以通过输入“@10，10”得到点B。
2、绘制点
l 设置点样式

l 创建点 通过直接输入POINT或点击“绘图”“点”输入
l 创建特殊点 定距等分和定数等分
3、绘制直线
l 绘制直线 _LINE
l 绘制构造线 _XLINE
4绘制弧线形图形
l 绘制圆弧 _ARC
l 绘制椭圆弧 _ELLIPSE
5、绘制封闭图形
l 绘制矩形 _RECTANG
l 绘制多边形 _POLYGON
l 绘制圆 _CIRCLE
l 绘制圆环 _DONUT
l 绘制椭圆 _ELLIPSE
6、绘制和编辑多段线
l 绘制多段线 _PLINE
l 编辑多段线 _PEDIT
7、绘制与编辑多线
l 设置多线样式 点击“格式”里面的“多线样式”进行设置
l 绘制多线 _MLINE
l 编辑多线 通过MLEDIT编辑

以上基本技法必须熟练掌握，以下为结构制图中梁截面的绘制实例（简单的图形可以不进行图层的设置，但养成用图层绘图的习惯对于绘制复杂的图形非常用好处）在此不使用图层绘制：
、首先通过LINE命令绘制梁截面的外轮廓线如下图：

、通过LINE命令画出剖断线：

、通过使用多段线命令PLINE绘制箍筋

、通过使用圆环命令DUNUT绘制受力筋和分布筋

、通过直线LINE命令绘制标注引线

第三章 结构制图的高级技法
1、对象的选择
可以用鼠标正选也可以反选
2、图形的位移
l 移动图形 _MOVE
l 旋转图形 _ROTATE
3、图形的复制
l 复制图形 _COPY
l 镜像图形 _MIRROR
l 偏移图形 _OFFSET
l 阵列图形 _ARRAY
4、图形的修改
l 删除图形 _ERASE
l 拉伸图形 _STRETCH
l 延伸图形 _EXTEND
l 修剪图形 _TRIM
l 打断图形 _BREAK
l 连接图形 _FILLET和_CHAMFER
l 缩放图形 _SCALE
l 分解图形 _EXPLODE
l 合并图形 _JOIN
5、图形的填充
l 创建填充图形 _HATCH
l 编辑填充图形 在“图案填充和渐变色”对话框中进行编辑
6、结构详图的绘制（举例）
绘制基础剖面图：
、设置图层

、绘制垫层轮廓线（矩形命令）

、用直线命令绘制基础轮廓线

、用镜像命令绘制另一半

、绘制轴线

、绘制墙线（用多段线命令绘制MLINE，如果图形较简单可以直接用直线绘制）

、用修剪命令进行修剪

、用多线命令进行钢筋的绘制

、填充图形(HATCH)

第四章 结构制图中的文字创建
1、文本样式
l 新建文字样式
在“格式”菜单栏下选择“文字样式”出现对话框

在此可以进行文字样式的设置，新建或是修改等操作

l 建筑制图文字标准
建筑制图中文字有其特定的标准规定《房屋建筑制图统一标准》GB/T50001-2001中要求图纸上所书写的文字、数字或符号等均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确；文字的高度应从如下中选用：3.5mm、7mm、10mm、14mm、20mm。如需书写更大的字其高度应按√2的比值递增。
l 创建建筑制图的文本样式
在一幅图纸中一般只有几种文字样式，所以为了使用方便可以预先设定常用的几种文字样式，这样在制图过程中可以直接使用文字样式即可。
２、单行文字
l 创建单行文字 _DTEXT
l 编辑单行文字 _DDEDIT
l 应用特殊符号和软键盘
l 创建单行文字结构说明
如下面基础梁施工图的字样：
、用单行文字输入_DTEXT

、用对正命令（JUSTIFYTEXT）进行对正

、绘制下划线并移动，线宽0.7mm

3、多行文字
l 创建多行文字 _MTEXT
l 编辑多行文字 在弹出的文字格式中可以进行编辑等操作
l 创建多行文字结构说明

4、表格
l 创建表格样式 选择“格式”中的“表格样式”，或单击面板中的图标
l 创建表格 表格样式中有新建按钮，选择即可进行新建
l 创建表格结构说明
l 创建配筋表
不过多讲述
第五章 结构制图中的标注创建
1、尺寸标注样式
l 创建尺寸标注样式
l 尺寸标注的标准规定
l 创建结构制图中的尺寸标注样式
l 创建不同绘图比例图纸的尺寸标注
2、常用的尺寸标注技术
l 线性尺寸标注
l 对齐尺寸标注
l 基线尺寸标注
l 连续尺寸标注
l 半径和直径尺寸标注
l 引线标注
l 坐标标注
3、编辑尺寸标注
l 命令编辑
l 夹点编辑
4、创建机构制图标注
l 创建平面图中的标注
l 创建详图中的标注
l 创建详图中的引出说明
第六章 图块标准图形和常见图形的绘制
1、创建图块
l 创建内部图块
l 创建外部图块
2、创建带属性的图块
l 定义图块属性
l 编辑图块属性
3、创建动态块
4、插入图块
5、创建标准图形
l 创建指北针图块
l 创建折断线动态图块
6、创建样板图
l 结构制图的图幅和图框标准
l A2图幅的创建
第七章 结构施工图的绘制
本章通过一幅结构施工图来系统的学习AUTO CAD是怎样基线进行绘图的。
例：基础平面施工图的绘制
1、新建文件，选择样板acadiso.dwt后，保存文件命名为“基础平面施工图.dwg”
2、设置绘图环境
将单位设置成如下：

图形界限可以不用设。
3、设置图层

4、选用轴线图层绘制轴线，

5、创建轴号图块并插入

6、将尺寸标注设为当前图层进行标注

7、将柱子图层设为当前层，创建柱子块并插入图中

8、填充柱子

9、将梁图层设置为当前图层，设置多线样式，绘制梁（将柱图层设为不可见）
并使用“修改”菜单下的“多线编辑”进行多线的编辑十字合并项并使用倒角命令进行80mm单位的倒角。

10、采用多线绘制基础轮廓线，用多线编辑命令(MLEDIT)进行多线的编辑.
