废旧轮胎胶粉生产小型设备详细简介
XKP-560 破胶机

废旧轮胎胶粉设备由废旧轮胎分解设备及胶粉粉碎、筛分磁选输送机组组成。通过废旧轮胎分解设备，先将轮胎加工成3.5厘米见方的小块；再由粉碎机组（XKP400/450/560型）对胶块进行破碎研磨得到钢丝混杂的胶粉、胶粒；然后由胶粉筛分磁选输送机组，将钢丝与胎胶分离彻底。通过皮带输送装置经过两道筛床筛选出的细料再经磁辊，磁选分离出钢丝，制取10目-40目细度的纯净胶粉（细度任选）。达不到要求目数细度的胶粉经块料输送机返回粉碎机再次研磨，这种循环研磨工艺技术先进，不需任何化工原料，无废气，无废水，运行费用低。磁选钢丝效果达99%，以XKP450型为例，总装机功率80KW，平均每处理1吨轮胎耗电200度左右，每小时产量为200-400公斤（取得胶粉细度不同，产量亦有不同），是利用钢丝轮胎生产胶粉的最佳设备。

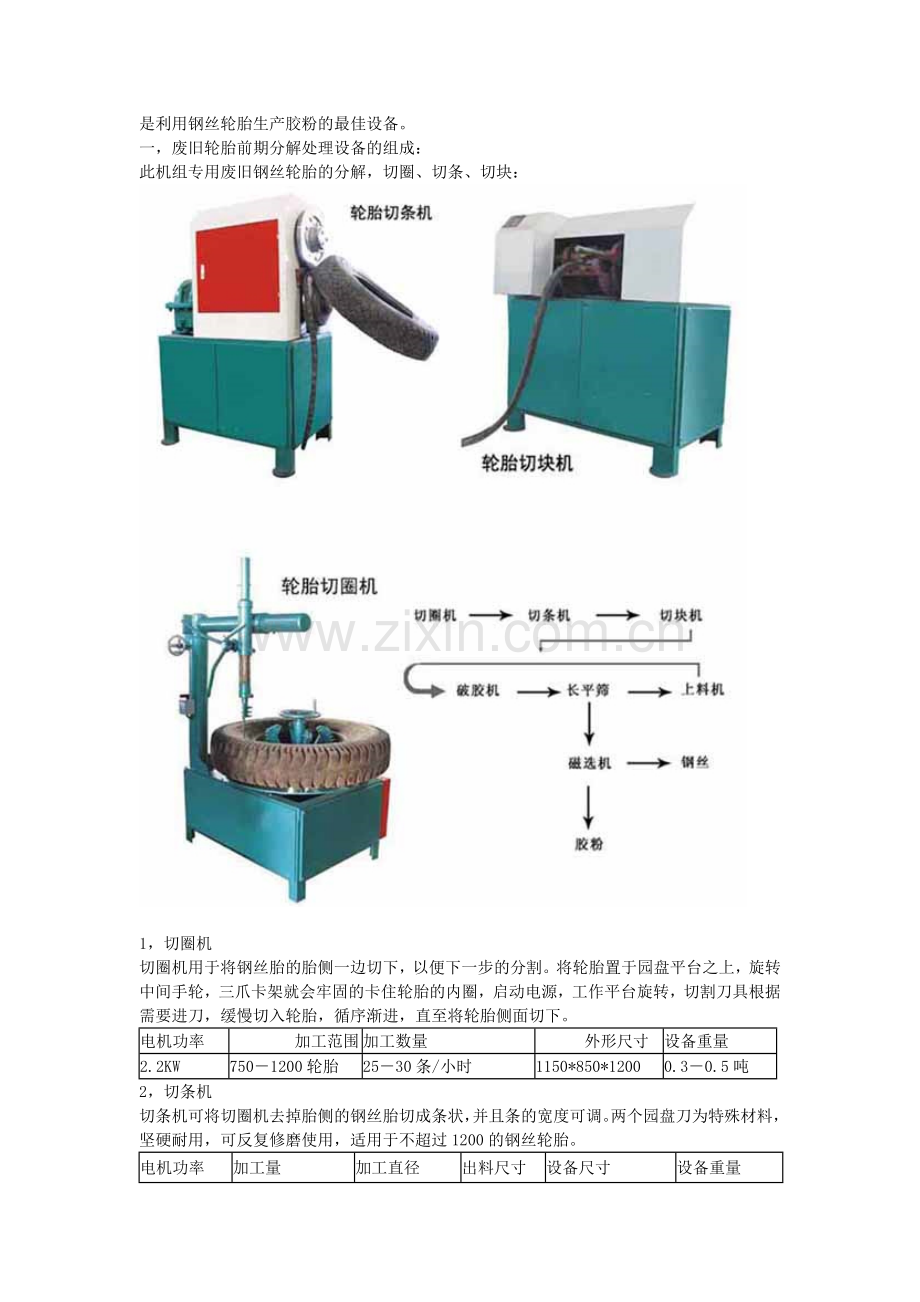

一，废旧轮胎前期分解处理设备的组成：
此机组专用废旧钢丝轮胎的分解，切圈、切条、切块：

1，切圈机
切圈机用于将钢丝胎的胎侧一边切下，以便下一步的分割。将轮胎置于园盘平台之上，旋转中间手轮，三爪卡架就会牢固的卡住轮胎的内圈，启动电源，工作平台旋转，切割刀具根据需要进刀，缓慢切入轮胎，循序渐进，直至将轮胎侧面切下。
电机功率
    加工范围
加工数量
   外形尺寸
设备重量
2.2KW
750－1200轮胎
25－30条/小时
1150*850*1200
0.3－0.5吨
2，切条机
切条机可将切圈机去掉胎侧的钢丝胎切成条状，并且条的宽度可调。两个园盘刀为特殊材料，坚硬耐用，可反复修磨使用，适用于不超过1200的钢丝轮胎。
电机功率
加工量
加工直径
出料尺寸
设备尺寸
设备重量
5.5KW
20条/小时
小于1200
35－55
1230*650*1580
0.8吨
 3，切块机
切块机可将切条机切下的轮胎长条，切成块状，刀具为合金刀具，日产量近9－11吨，刀具不锋利可反复修磨。
电机功率
加工量
出料尺寸
    设备尺寸
设备重量
7.5KW
0.8－1吨/小时
35*35
780*550*1210
0.6吨

二，胶粉粉碎，筛分磁选输送机组的设备构成：

机组部分现场安装图
　　机组由主机(破胶机)与辅机两部分构成：主机为整机设备，辅机设备由主振动筛，块料输送机，胶粉分选振动筛，粉料输送机；钢丝与胶粉磁选分离机等组成，配合主机完成整个工艺流程。

　　主机(破胶机)为整机设备：主要用于橡胶块研磨制粉，本机辊筒采用合金冷硬铸铁，表面坚硬耐磨，后辊为沟槽辊，内腔加工，使辊面温度均匀；设有过载保护和紧急制动装置，安全可靠；采用手轮调节辊筒间距，操作方便，产量每小时产量为200-400KG（视细度而定）.

主机技术参数：

产品名称
型号
辊经×
长度
mm
生产能力
Kg/h
最大辊距mm
电机功率KW
外行尺寸
(长×宽×高)mm
重量
Kg
破胶机
XKP-400
400×600
70～600
(视网目而定)
10
45
4210×1850×1925
7500
破胶机
XKP-450
450×760
1000
10
55
4550×1970×1860
11000
破胶机
XKP-560
510×800
560×800
2000
15
75
5620×2260×1900
16000

本机主要有一体底座、机架、前后辊筒、传动齿轮、减速机、调整装置、辊温调节装置、安全开关及电气控制系统等组成。
　　辊筒材料为合金冷硬铸铁(辊筒执行国家HG/T3108-1998之标准)，具有高硬度和耐磨性，辊温调节装置可向辊筒内通入冷却水来调节辊温以满足工艺要求。
　　本机设计安装有安全保护装置:
a、电机过载保护.
b、辊筒安全保险装置：当设备工作压力瞬间超过辊筒压力时，安全保险片自动断裂。从而保护辊筒和其它主要零件（XKP-400无此装置）使机器运行更加可靠，维修成本降到最低。
c、机器装备有制动刹车装置，发生紧急事故时，按动安全按钮能立即刹车，从而降低了较大事故的发生。
胶粉粉碎、筛分磁选输送机组的设备图片

设备配置表：
      设备名称
数量
说 明
  主机
破胶机
1
XKP400型/XKP450型/XKP560型

   辅
   机
切圈机
1
将轮胎一侧与胎顶连接处进刀并切开
切条机
1
将切掉胎侧的轮胎切成条状，轮胎圈口保留
切块机
1
将切成条状的轮胎切成3.5厘米见方的块状
主振动筛
1
将胶粉进行第一次分选（5—10目）
输送机
1
用于输送没有达到目数要求的胶粉返回主机继续破碎
胶粉分选筛
1
将胶粉的成品进行分选（10—40目）
磁选机组
1套
将胶粉中的金属钢丝进行提取分离
           备注

以上设备为整套废旧轮胎胶粉设备
      圈口钢丝分离机

专用与提取轮胎圈口内的钢丝
         精细磨粉机

将胶粉进行进一步深加工至40-100目
流程图示如下：

胶粉用途图解如下：

目前国内外胶粉的应用范围
一、运动场地
1.橡胶跑道 2.学校运动场 3.幼儿园运动场地 4.娱乐场 5.网球及篮球场 6.保龄球场 7.人行道……
二、建设/设备
1.地毯衬垫 2.橡胶地砖 3.屋顶衬垫及覆盖物 4.地板 5.防水用料 6.屋顶和墙的防水卷材……
三、土工/沥青的应用
1.排水管 2.交通 3.人行道障碍物 4.铁路缝接合密封剂 5.用橡胶处理的沥青用于公路和车道铺设……
四、汽车工业
1、地带 2、学校运动场 3、汽车和货车的地板垫 4、密封条 5、缓冲器 6、轮胎及轮胎内垫……
五、热塑性弹性体产品
1、电缆 2、密封条 3、地毯和地板 4、半充气轮胎 5、输送管 6、实心工业轮胎……
六、其他体系
1、建设胶粉改性沥青高速公路 2、用于人工操场草皮的垫底 3、可以用做地毯的底衬 4、用于生产复合式铁路枕木 5、用作繁复交通地区的混合材料
6、可以与塑料并用作为热塑料和橡胶混合物……

废旧橡胶蕴藏巨大商机
我国橡胶工业协会下达了关于调整胶粉、胶粒的价格通知。从5月1日起，胶粉、胶粒、再生胶粉价格在2006年底的基础上提高15%。市场的变化酝酿着无限商机。在市场指导下，全国各地胶粉、胶粒价格纷纷上涨。上海、浙江、江苏、广东、山东等地基本上出现了断货现象。胶粉、胶粒市场价格的上涨，促进了中国废旧再生资源的飞速发展。
废旧轮胎黑色金矿
公司开发精细胶粉成套设备是以环境保护为切入点，引入了变废为宝、资源高附加值以及高新技术产业化，使废旧轮胎造成的“黑色污染”变为资源和财富，同时具有更高的综合经济效益，并由此而产生新的产业群和形成新的经济增长点。

胶粉生产车间

子午胎（钢丝胎）现场生产实景                      防水卷材

防水卷材                                           再生胶
