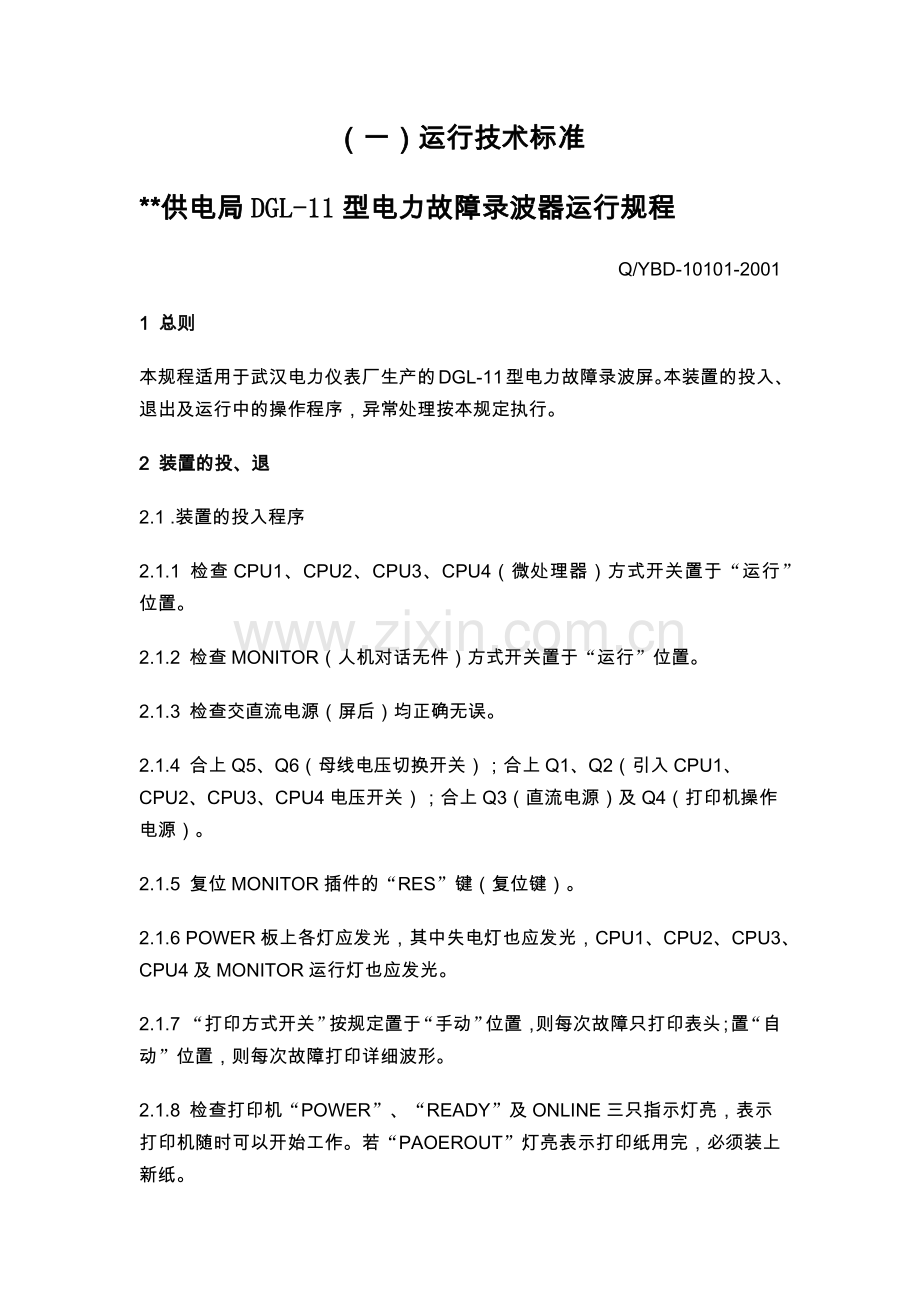

（一）运行技术标准
**供电局DGL-11型电力故障录波器运行规程
Q/YBD-10101-2001
1 总则
本规程适用于武汉电力仪表厂生产的DGL-11型电力故障录波屏。本装置的投入、退出及运行中的操作程序，异常处理按本规定执行。
2 装置的投、退
2.1 .装置的投入程序
2.1.1 检查CPU1、CPU2、CPU3、CPU4（微处理器）方式开关置于“运行”位置。
2.1.2 检查MONITOR（人机对话无件）方式开关置于“运行”位置。
2.1.3 检查交直流电源（屏后）均正确无误。
2.1.4 合上Q5、Q6（母线电压切换开关）；合上Q1、Q2（引入CPU1、CPU2、CPU3、CPU4电压开关）；合上Q3（直流电源）及Q4（打印机操作电源）。
2.1.5 复位MONITOR插件的“RES”键（复位键）。
2.1.6 POWER板上各灯应发光，其中失电灯也应发光，CPU1、CPU2、CPU3、CPU4及MONITOR运行灯也应发光。
2.1.7 “打印方式开关”按规定置于“手动”位置，则每次故障只打印表头；置“自动”位置，则每次故障打印详细波形。
2.1.8 检查打印机“POWER”、“READY”及ONLINE三只指示灯亮，表示打印机随时可以开始工作。若“PAOEROUT”灯亮表示打印纸用完，必须装上新纸。
2.1.9 按“手动启动”健，手动启动4个CPU打印两个即时波形，说明打印机工作正常。
2.2. 装置的退出程序
2.2.1 依次断开Q1-Q6开关，则本装置处于退出运行状态。
3 运行注意事项
3.1 装置投入运行后，应经常监视其运行状态，每天巡视不少于3次，且于每1日、15日定期打印两份采样报表，以检查装置的日常运行情况，具体操作如下。
3.2 装置动作，则打印出一分完整的事故波形报告，若确有故障发生，并应在尽快的时间内（一般在24小时内）将此报告送往运管所，再由运管所分送各有关部门，若报告只是打印表头，则应调出完整的打印波形报告。若无故障装置动作不能复归，则应通知专业人员处理。
3.3 任何原因装置失去直流又恢复时，必须重新核对时间，具体方法是，按“T”键（运行状态），再按数字键“年年”、“月月”“日日”、“时时”、“分分”、“秒秒”。如“94年4月27日10点30分10秒，则输入940427103010。
3.4 本装置“根状态”及“不对应状态”操作由继扣专业人员进行。
3.5 运行中如PT停用，应先停用打印机电源开关，待投入PT后，再给上打印机电源
3.6 查找直流电源接地时，如必须停用该装置直流电源，则在恢复装置直流电源后，应重新核对时钟。
3.7 若装置发出告警信号、告警灯亮或打印出故障信息，若不能自行或手动复归，则应通知继保人员处理。
4 日常操作
4.1 打印定值
4.1.1 将MONITOR与CPU板的“运行、调试”开关均置于“调试”。
4.1.2 按MONITOR板的“RST”健，打印出“MONITOR（0、1、2、3、4）？”。
4.1.3 按要打印定值的CPU号如打CPU1的定值则按“1”，打印出“CPU1 DEBUG DTARE”。
4.1.4 按要打印的CPU的“RST”键。
4.1.5 按“S”键，打印出“S ON？”。
4.1.6 按“A”键，打印CPU1的全部定值。
4.1.7 一般情况下值班员不操作
4.2 修改时间
4.2.1 在运行状态下按“T”键，打印当前时间和YYMMDDHHMMSS。
4.2.2 输入当前时间，如2000年8月21日12点55分00秒，则输入“000821125500”，修改完毕。
4.3 提取报告
4.3.1 在运行状态下按“X”键，打印出“X（1，2，3，4）？”。
4.3.2 按需要打印的CPU号，如要打印CPU1中的报告，则按1，打印出CPU1中的所有报告的表头。
4.3.3 选择需要打印的报告，从上到下看要打印的报告位于第几，如位于第三则按3 1 1，等待打印完毕后取下报告交运管所。
4.4 打印四个周波曲线
4.4.1 在运行状态下按“2”键，即打印正常运行曲线的四个周波。
编制：李 勇
校核：张 华
审核：邓渝林 张尔希
批准：刘 多

**供电局ISA-1型微机保护运行规程
Q/YBD-10102-2001
1 总则
本规程适用于ISA-1型成套微机保护装置。
2 运行人员巡视内容
2.1 各套保护装置正常运行时的“运行”指示灯及电源灯“（+5V、+12V、-12V）”应亮，液晶显示屏无异常显示信号发出。
2.2 跳闸、合闸指示灯指示应与实际开关位置一致，“合闸后”指示灯为开关位置不对应指示灯。
2.3 套保护装置的液晶显示屏若有异常信号显示，（如自诊断信息等），首先根据汉字信息作出判断及处理，若按“RST”键不恢复正常，则通知继保人员处理。
3 运行注意事项
3.1 主变保护，35KV、10KV出线保护，电容器保护装置的投入、退出，一律按有人值班站规范进行压板的投退操作。
3.2 核对、查看、更改保护定值一般通过监控系统的计算机进行操作，操作方法请按BJ-2型监控系统说明书进行操作。装置本屏上更改保护定值，一般由继电保护专业人员操作。
3.3 装置正常运行时，控制开关应在“远控”位置，若开关在检修状态时，需在装置上进行跳合开关操作，控制开关则应在“就地”位置，且只能由检修人员操作该开关。
3.4 装置运行时，电源指示灯应亮，其余的按钮，拨轮开关等，值班员不得进行操作。
3.5 在给上保护装置电源之前，各出口跳闸压板应在断开位置，给上电源后，各指示灯及液晶屏均正常显示，测各出口压板两端无电压后，再投入压板。
3.6 若保护动作，开关掉闸，值班员应根据液晶屏显示信号（均为汉字提示），作出相应的处理，作好记录，再复归装置显示，然后汇报调度。
3.7 若装置某插件有故障，一般由专业人员进行处理，并且不得带电拨插，应先关掉装置电源后再拨插。
3.8 装置上变压器有载调压的控制开关，在运行时为“远控”位置，若“远控”失灵，可就地操作。
编制：李 勇
审核：周秀莲
批准：杨华明

**供电局ISA351FF型微机保护运行规程
Q/YBD-10103-2001
1 总则
1.1 说明
1.1.1 本规程适用于ISA-351F、ISA-359F型微机保护装置。
1.1.2 ISA-351F型微机保护装置是10KV馈线保护装置，ISA-359F是电容器保护装置。两者均能完成遥测、遥信、遥控、遥脉等远动功能。
1.2 验收
1.2.1 工作完毕后运行人员要组织验收以下内容：
1.2.11 按正常巡视内容检查应无异常。
1.2.12 接线编号应清晰。
1.2.13 屏内接线无脱落松动及断线。
1.2.14 保险座（空开）应紧固、接触良好,空开分、合应灵活、可靠。
1.2.15 监控系统运行正常，核对定值无误。
1.2.16 电压回路应无短路、电流回路应无开路。
1.2.17 屏前、屏后标签应正确、清楚、明了。
1.2.18 各种图纸、资料、记录应齐全、正确并与实际相符。
1.2.19 各屏给上电源后，屏上指示灯及液晶显示正常，无异常信号发出。
1.2.20 检查控制开关在“远控”位置
1.3 保护投、退
1.3.1 保护投入：
1.3.1.1 投入保护装置操作电源保险。
1.3.1.2 检查装置各种信号灯指示正确、应无异常信号发出。
1.3.1.3 检查保护装置液晶显示屏状态行显示“运行”状态。
1.3.1.4 核对定值。
1.3.1.5 根据调度命令投入有关保护压板（如开关在运行位置，投入前测压板电压正确后投入）。
1.3.2 退出保护：
1.3.2.1 根据调度命令退出有关保护压板。
1.3.2.2 退出保护装置的电源保险（仅在转检修时）。
1.4 各插件的信号灯代表的意义
1.4.1 “运行”灯亮表示保护投入运行，“退出”灯反映保护退出运行状态。
1.4.2 “正常”灯指示装置自检正确，运行正常；该灯熄灭，表示装置自检出错，应查明原因，否者应通知继保人员处理。
1.4.3 正常运行时，可用“→”键点亮液晶显示屏背景光观察观察，完后必须用“←”键关闭液晶显示屏背景光。
1.4.4 液晶显示屏背景光亮，肯定发生了保护动作事件、自诊断事件，或者菜单操作未完毕，此时值班人员应及时根据液晶中文显示说明予以处理。
1.4.5 正常运行时，电源指示灯+5V、+12V、+24V灯应亮。
1.4.6 “合后”灯指示就地或远控的分合闸操作，与传统的控制把手合闸后位置相同。
1.4.7 “合位”及“跳位”信号灯反映断路器位置。
1.4.8 “备用”灯亮指示装置正在进行遥控操作。
1.5 液晶显示说明
1.5.1 如图，只有图中“B”处显示“运行”时，装置才投入保护，“B”处其它所有显示状态保护均是退出的。
F
A
B
C
D
E
1.5.2 如图，图中“D”处显示实心符号时表示重合闸或BZT已冲好电，显示空心符号时表示重合闸或BZT未冲好电，如果保护投入20秒后仍未冲好，则应检查充电条件是否满足以及保护定值投退是否得当。
1.5.3 发生了保护动作事件、自诊断事件时，液晶显示屏“F”区将有汉字显示说明，同时运行人员可以从监控机上查阅包括故障录波在内的所有信息。
1.5.4 “D”处显示当前保护选用的定值组别。
1.5.5 “A”处为该装置的通信编号显示，该处反白表示正在通信，“E”处为操作中可响应键显示。
1.5.6 “F”区为主显示区，正常运行时，将显示每刻电压、电流量。
1.6 键盘说明
1.6.1 复位键：CPU复位，正常操作确勿按此键，只有在更改保护定值后才按此键，CPU将启用新的保护定值，启用新的保护定值组别（旁路代路）后也要按此键。
1.6.2 “↑”：光标上移一行或数值增加，或提高液晶对比度，或下翻一页。
1.6.3 “↓”：光标下移一行或数值减少，或减弱液晶对比度，或上翻一页。
1.6.4 “←”光标左移一格或关闭背景光。
1.6.5 “→”光标右移一格或点亮背景光。
1.6.6 组别键：改变定值组别热键，输入运行口令“828”后可以进入，运行状态改变定值组别按此键，不须按复位键。
1.6.7 确认键：确认当前修改或执行当前选择。
1.6.8 复归键：复归中央信号及显示，切换背景光。
2 运行人员巡视内容
2.1 各套保护装置正常运行时的“运行”指示灯及电源灯“（+5V、+12V、+24V）”应亮，液晶显示屏无异常显示及信号发出。
2.2 各跳闸、合闸指示灯指示应与实际开关位置一致。
2.3 各套保护装置的液晶显示屏若有异常信号显示，（如自诊断信息等），首先根据汉字信息作出判断及处理，先按复位归键，不恢复正常，则通知继保人员处理。
2.4 通信管理单员与其他屏和监控机通行正常，无异常信号显示。
2.5 液晶背景灯无点亮情况。
2.6 液晶屏状态行“运行”、“重合闸充电”、“通信”显示正常
2.7 液晶屏电压电流显示正常。
3 运行注意事项
3.1 10KV出线保护，电容器保护装置的投入、退出，一律按有人值班站规范进行压板的投退操作。
3.2 核对、查看保护定值一般通过监控系统的计算机进行操作，操作方法请按监控系统说明书进行操作。装置本屏上更改保护定值，一般由继电保护专业人员操作。
3.3 装置正常运行时，控制开关应在“远控”位置，若开关在检修状态时，需在装置上进行跳合开关操作，控制开关在“就地”位置。
3.4 在给上保护装置电源之前，各出口跳闸压板应在断开位置，给上电源后，各指示灯及液晶屏均正常显示，测各出口压板两端无电压后，再投入压板。
3.5 若保护动作，开关掉闸，值班员应根据液晶屏显示信号（均为汉字提示），作出相应的处理，作好记录，再复归装置显示，然后汇报调度。
3.6 若装置某插件有故障，一般由专业人员进行处理，并且不得带电拨插，应先关掉装置电源后再拨插。
编制：张 华
审核：邓渝林
批准：刘 多

**供电局ISA/LSA-200型成套微机保护运行规程
Q/YBD-10104-2001
1 总则
1.1 说明
1.1.1 本规程适用于ISA/LSA-200型成套微机保护装置。
1.1.2 ISA/LSA-200型成套微机保护装置包括10KV馈线，电容器，变压器微机保护，以及备用电源自投微机型自动装置等.
1.2 验收
1.2.1 工作完毕后运行人员要组织验收以下内容：
1.2.1.1 按正常巡视内容检查应无异常。
1.2.1.2 接线编号应清晰。
1.2.1.3 屏内接线无脱落松动及断线。
1.2.1.4 保险座（空开）应紧固、接触良好,空开分、合应灵活、可靠。
1.2.1.5 监控系统运行正常，核对定值无误。
1.2.1.6 电压回路应无短路、电流回路应无开路。
1.2.1.7 屏前、屏后标签应正确、清楚、明了。
1.2.1.8 各种图纸、资料、记录应齐全、正确并与实际相符。
1.2.1.9 各屏给上电源后，屏上指示灯及液晶显示正常，无异常信号发出。
1.2.2.10 检查控制开关在“远控”位置
1.3 保护投、退
1.3.1 保护投入：
1.3.1.1 投入保护装置信号电源、保险（空开）。
1.3.1.2 合上电源板插件电源开关、检查装置各种信号指示正确、应无异常信号发出。
1.3.1.3 检查保护装置液晶显示屏状态行显示“运行”状态。
1.3.1.4 核对定值。
1.3.1.5 根据调度命令投入有关保护压板（如开关在运行位置，投入前测压板电压正确后投入）。
1.3.2 退出保护：
1.3.2.1 根据调度命令退出有关保护压板。
1.3.2.2 断开保护装置的电源板电源开关（仅在转检修时）。
1.3.2.3 退出装置信号电源、保险（空开）。
1.4 各插件的信号灯代表的意义
1.4.1 绿色“运行”灯亮表示装置正常运行，主变差动保护有两个运行灯，只有两灯同时亮，才表示装置正常运行。
1.4.2 当所有保护动作事件、自诊断事件和菜单操作过程中红色“事件”灯以及液晶显示屏背景光亮。
1.4.3 正常运行时，可用“→”键点亮液晶显示屏背景光观察观察完后必须用“←”键关闭液晶显示屏背景光。
1.4.4 只要“运行”灯熄灭或“事件”灯和液晶显示屏背景光亮，肯定发生了保护动作事件、自诊断事件，或者菜单操作未完毕，此时值班人员应及时予以处理。
1.4.5 正常运行时，电源指示灯+5V、+24V灯应亮。
1.5 液晶显示说明
1.5.1 如图，只有图中“B”处显示“运行”时，装置才投入保护，“B”处其它所有显示状态保护均是退出的。
F
A
B
C
D
E
1.5.2 如图，图中“D”处显示实心符号时表示重合闸或BZT已冲好电，显示空心符号时表示重合闸或BZT未冲好电，如果保护投入20秒后仍未冲好，则应检查充电条件是否满足以及保护定值投退是否得当。
1.5.3 发生了保护动作事件、自诊断事件时，液晶显示屏将有汉字显示说明，同时运行人员可以从监控机上查阅包括故障录波在内的所有信息。
1.5.4 如图，图中“C”处显示“（（ ））”时表示该装置正在与通信管理单元通信，对于主变差动保护单元，“C”处“（（ ））”为两排，上排显示表示该装置正在与通信管理单元通信，下排显示表示该装置内部两块CPU之间正在通信。
1.5.5 “A”处为该装置的通信编号显示，“E”处为操作中可响应键显示。
1.5.6 “F”区为主显示区，正常运行时，将显示每刻电压、电流量。
2 运行人员巡视内容
2.1 各套保护装置正常运行时的“运行”指示灯及电源灯“（+5V、+12V、）”应亮，液晶显示屏无异常显示信号发出。
2.2 各跳闸、合闸指示灯指示应与实际开关位置一致。
2.3 各套保护装置的液晶显示屏若有异常信号显示，（如自诊断信息等），首先根据汉字信息作出判断及处理，先按“RST”（复位）键不恢复正常，则通知继保人员处理。
2.4 通信管理单员与其他屏和监控机通行正常，无异常信号显示。
2.5 液晶背景灯无点亮情况。
2.6 屏背后空开是否跳开。
2.7 液晶屏状态行显示“运行”。
2.8 有载调压转换开关在“远方”位置。
3 运行注意事项
3.1 主变保护，10KV出线保护，电容器保护装置的投入、退出，一律按有人值班站规范进行压板的投退操作。
3.2 核对、查看、更改保护定值一般通过监控系统的计算机进行操作，操作方法请按监控系统说明书进行操作。装置本屏上更改保护定值，一般由继电保护专业人员操作。
3.3 装置正常运行时，控制开关应在“远控”位置，若开关在检修状态时，需在装置上进行跳合开关操作，控制开关则应在“就地”位置，且只能由检修人员操作该开关。
3.4 在给上保护装置电源之前，各出口跳闸压板应在断开位置，给上电源后，各指示灯及液晶屏均正常显示，测各出口压板两端无电压后，再投入压板。
3.5 若保护动作，开关掉闸，值班员应根据液晶屏显示信号（均为汉字提示），作出相应的处理，作好记录，再复归装置显示，然后汇报调度。
3.6 若装置某插件有故障，一般由专业人员进行处理，并且不得带电拨插，应先关掉装置电源后再拨插。
3.7 装置上变压器有载调压的控制开关，正常运行时为“远控”位置，若“远控”失灵，可就地操作。
3.8 主变投退时中性点刀闸均应投入，但相应的保护为自动切换（闭锁），无保护压板投退操作。
编制：张 华
审核：邓渝林
批准：刘 多

**供电局LFP-900系列变压器保护现场运行规程
Q/YBD-10105-2001
1 验收：
工作完毕后运行人员要组织验收以下内容。
1.1 按正常巡视内容检查应无异常。
1.2 接线编号应清晰。
1.3 屏内接线无脱落松动及断线。
1.4 保险座应紧固、接触良好，空开分、合应灵活、可靠。
1.5 核对定值。
1.6 电压回路应无短路、电流回路应无开路。
1.7 屏前、屏后标签应正确、清楚、明了。
1.8 各种图纸、资料、记录应齐备正确并与实际相符。
2 保护投入：
2.1 入保护装置信号电源，保险（空开）。
2.2 合上电源板（CD插件）电源开关,检查装置各种信号灯指示正确，应无异常信号发出。
2.3 检查“修改/运行”开关在“运行”位置。
2.4 将打印机投入运行。
2.5 核对定值。
2.6 根据调度命令投入有关保护压板（如开关在运行位置，投入前应测压板电压正确后投入）。
2.7 属我局运行部门管辖的某些非电量保护的压板，应按生计科要求启用或退出运行。
2.8 旁路115代主变101开关时其保护定值的调整，按当时调度命令执行。
3 退出保护：
3.1 根据调度命令退出有关保护压板。
3.2 将打印机退出运行。
3.3 断开电源板（CD插件）电源开关。
3.4 退出保护装置信号电源，保险（空开）。
4 各插件的信号灯代表的意义：
4.1 923Ａ失灵装置：DC电源板“DC”灯亮表示电源板工作正常（正常运行时亮），OUT板“OP”灯亮表示OUT板工作正常（正常运行时亮）。
4.2 972A、972B差动保护：DC电源板“DC”灯亮表示电源板工作正常（正常运行时亮），CPU板“OP”灯亮表示CPU板工作正常（正常运行时亮）、“DX”电流断线灯亮表示本回路CT回路断线（正常运行时不亮），OUT板“OP”灯亮表示OUT板工作正常（正常运行时亮）、“TJ”跳闸灯在有跳闸脉冲发出时亮并保持（正常运行时不亮）。
4.3 973E变压器后备保护：DC电源板“DC”灯亮表示电源板工作正常（正常运行时亮），CPU板“OP”灯亮表示CPU板工作正常（正常运行时亮）、“BJ”电压断线灯亮表示本回路PT回路断线、装置异常（正常运行时不亮），OUT板“OP”灯亮表示OUT板工作正常（正常运行时亮）、“TJ”跳闸灯在有跳闸脉冲发出时亮并保持（正常运行时不亮）。
4.4 973F变压器后备保护：DC电源板“DC”灯亮表示电源板工作正常（正常运行时亮），OUT板“OP”灯亮表示OUT板工作正常（正常运行时亮）、“TJ”跳闸灯在有跳闸脉冲发出时亮并保持（正常运行时不亮）。
4.5 974B电压切换及操作回路：YQ1电压切换板“L1”灯在220KV保护装置电压取自1母时亮（1母刀闸在合位）、“L2”灯在220KV保护装置电压取自2母时亮（2母刀闸在合位）， SWI接口板2块分别为2个操作回路，“HWJ”灯亮表示对应开关在合位、“TWJ” 灯亮表示对应开关在分位。
4.6 974C变压器非电量保护：DC电源板“DC”灯亮表示电源板工作正常（正常运行时亮），OUT板“OP”灯亮表示OUT板工作正常（正常运行时亮）、“TJ”跳闸灯在有跳闸脉冲发出时亮并保持（正常运行时不亮）。
5 正常巡视：
5.1 检查交、直电源（包括空开或者保险）应完好。
5.2 所有有正常运行“OP”灯的插件“OP”灯必须亮。
5.3 所有信号灯应与第四条中的正常状态一致。
5.4 电压切换板“L1”、“L2”应与实际一次运行方式相符。
5.5 定值修改允许开关应在“运行”位置。
5.6 液晶显示：972A、972B：实时时间，实时高压侧相电流幅值，实时中压侧相电流幅值，实时低压侧相电流幅值，实时差电流幅值，实时高、低压侧之间的电流相角。973E：实时时间，实时A相电流，实时零序电流，实时Uab电压，实时零序电压，实时电压超前电流的相位。973F：实时时间，实时A相电流，实时负序电压，实时Uab电压，实时零序电压，实时电压超前电流的相位。974C：实时时间，实时电流的幅值。923A：实时时间，实时各相电流的幅值，各相电流元件是否动作。
5.7 屏内接线无脱落松动及断线。
5.8 电压回路应无短路、电流回路应无开路。
5.9 时钟应正确，误差应在1分钟以内。
6 保护动作后液晶屏上显示内容：
6.1 动作时间（月、日、时、分、秒）
6.2 保护启动至跳闸命令发出时间（ms）。
6.3 该次事件的序号（NO**）。
6.4 哪些保护动作，其中972A、972B：（CDSD代表差动速断保护动作、BLCD代表比率差动保护动作、DCD代表工频变化量比率差动保护动作）。973E：（GL11过流1段第一时限动作，GL12过流1段第二时限动作，GL21过流2段第一时限动作，GL22过流2段第二时限动作，L011零序过流1段第一时限动作，L012零序过流1段第二时限动作，L021零序过流2段第一时限动作，L022零序过流2段第二时限动作，L031零序过流3段第一时限动作，L032零序过流3段第二时限动作，I0g1间隙零序过流第一时限动作，I0g2间隙零序过流第二时限动作，U01零序过压第一时限动作，U02零序过压第二时限动作）。973F：（GL1复压过流1段动作，GL2复压过流2段动作，GL3复压过流3段动作，GL4复压过流4段动作）。974C（FQX非全相保护动作，FDL1非电量备用1动作，LKSD冷控失电动作，FDL2非电量备用2动作）。
6.5 故障相。
6.6 其余信号灯根据实际保护动作情况有所不同。
7 各压板的作用
7.1 “高压侧跳闸1LP1”用于972A主变第一套差动保护跳高压侧开关，当投入972A主变差动保护跳闸时必须投入，退出972A主变差动保护跳闸时才退出。
7.2 “高压侧旁路跳闸1LP2” 用于972A主变第一套差动保护跳高压侧旁路开关，当用旁路开关代主变开关时投入972A主变差动保护时必须投入，退出972A主变差动保护时才退出。（正常运行情况下不投）
7.3 “中压侧跳闸1LP3”用于972A主变第一套差动保护跳中压侧开关，当投入972A主变差动保护跳闸时必须投入，退出972A主变差动保护跳闸时才退出。
7.4 “中压侧旁路跳闸1LP4”用于972A主变第一套差动保护跳中压侧旁路开关，当用旁路开关代主变开关且投入972A主变差动保护时必须投入，退出972A主变差动保护时才退出。（正常运行情况下不投）
7.5 “低压侧跳闸1LP5”用于972A主变第一套差动保护跳低压侧开关，当投入972A主变差动保护跳闸时必须投入，退出972A主变差动保护跳闸时才退出。
7.6 “1#差动保护闭锁115重合闸压板1LP6” 用于972A主变第一套差动保护动作对115重合闸放电，当用旁路开关115代主变开关101且第一套差动保护投入时才投入，972A主变第一套差动保护退出时才退出。（正常运行情况下不投）。
7.7 “启动高压侧失灵1LP8”972A装置启动高压侧失灵保护投入时投入，退出972A装置启动高压侧失灵保护时退出。
7.8 “启动中压侧失灵1LP9”972A装置启动中压侧失灵保护投入时投入，退出972A装置启动中压侧失灵保护时退出。
7.9 “投差动保护1LP7”972A主变差动保护投入压板，在972A主变差动保护投入时投入，退出972A主变差动保护时必须退出。（在新投或在电流回路上工作后，应在主变投运前投入差动保护，带负荷之前退出差动保护，待六角图测试正确后方可投入，注意972B中“投差动保护2LP7”与1LP7一样，既在带负荷之前两压板都必须退出。）
7.10 “本体重瓦斯启动跳闸8LP1”主变重瓦斯投跳闸时投入此压板，主变重瓦斯投信号或退出时退出此压板。
7.11 “有载重瓦斯启动跳闸8LP2” 主变有载重瓦斯投跳闸时投入此压板，主变有载重瓦斯投信号或退出时退出此压板。
7.12 “压力释压启动跳闸8LP3”释压器动作启动跳闸压板，主变释压器投跳闸时投入此压板，主变释压器投信号或退出时退出此压板，一般作为信号（既不投此压板）。
7.13 “压力突变启动跳闸8LP4” 压力突变启动跳闸压板，主变压力突变投跳闸时投入此压板，投信号或退出时退出此压板，一般作为信号（既不投此压板）。
7.14 “绕组过温启动跳闸8LP5”绕组温度过高启动跳闸压板，主变绕组温度过高投跳闸时投入此压板，主变绕组温度过高投信号或退出时退出此压板，一般作为信号（既不投此压板）。
7.15 “冷控失电启动跳闸8LP6”冷却系统电源消失启动跳闸压板，主变冷却器失电投跳闸时投入此压板，主变冷却器失电投信号或退出时退出此压板。
7.16 “非电量延时启动跳闸8LP7”作为备用。
7.17 “非电量延时启动跳闸8LP8”作为备用。
7.18 “非全相跳高压侧8LP9”三相开关分合不一致时启动跳闸压板，在非全相保护投入时投入，在非全相保护退出时退出。
7.19 “非电量保护跳高压侧旁路8LP10”在旁路开关代主变高压侧开关时投入，正常运行方式退出。
7.20 “非电量保护跳中压侧旁路8LP11” 在旁路开关代主变中压侧开关时投入，正常运行方式退出。
7.21 “高压侧母联跳闸31LP1”973E主变高后备保护跳高压侧母联开关压板，在母联开关运行前投入，在母联开关断开后或退出973E主变高后备全部保护时退出。
7.22 “高压侧跳闸31LP2” 973E主变高后备保护跳高压侧开关压板，在主变高后备保护中任一套保护投入时投入，在主变高后备保护全部退出时才退出。
7.23 “高压侧旁路跳闸31LP3”当旁路开关代主变高压侧开关时，在主变高后备保护中任一套保护投入时投入，在主变高后备保护全部退出时才退出，正常运行方式下退出。
7.24 “中压侧母联跳闸31LP4” 主变高后备保护跳中压侧母联开关压板，在母联开关运行前投入，在母联开关断开后或退出973E主变高后备全部保护时退出。
7.25 “中压侧跳闸31LP5”主变高后备保护跳中压侧开关压板，在主变高后备保护中任一套保护投入时投入，在主变高后备保护全部退出时才退出。
7.26 “中压侧旁路跳闸31LP6” 当旁路开关代主变中压侧开关时，在主变高后备保护中任一套保护投入时投入，在主变高后备保护全部退出时才退出，正常运行方式下退出。
7.27 “低压侧分段跳闸31LP7” 主变高后备保护跳低压侧分段开关压板，在分段开关运行前投入，在分段开关断开后或退出973E主变高后备全部保护时退出。
7.28 “低压侧分段跳闸备用31LP17”作为备用，一般情况下未用。
7.29 “低压侧跳闸31LP8” 主变高后备保护跳低压侧开关压板，在主变高后备保护中任一套保护投入时投入，在主变高后备保护全部退出时才退出。
7.30 “低压侧跳闸备用31LP18”用于主变高后备保护动作对115重合闸放电，当用旁路开关115代主变开关101且高后备中任一套保护投入时投入，高后备保护全退出时才退出。（正常运行情况下不投）。
7.31 “复压并联启动31LP9”压板投入时主变中后备保护中的过流保护在经本侧复压闭锁的同时也经高压侧复压闭锁，任一侧复压动作均开放中压侧过流保护。
7.32 “复压并联启动31LP10”与31LP9作用一样，一般情况下只用一个。
7.33 “投复压过流31LP11” 主变高后备保护中的复压过流保护启动压板，投入主变高后备保护中的复压过流保护时投入，退出主变高后备保护中的复压过流保护时退出（指复压过流保护全部）。
7.34 “投零序过流31LP12” 主变高后备保护中的零序过流保护启动压板，投入主变高后备保护中的零序过流保护时投入，退出主变高后备保护中的零序过流保护时退出（指零序过流保护全部）。
7.35 “投不接地零序31LP13” 主变高后备保护中的不接地零序过流保护启动压板，投入主变高后备保护中的不接地零序过流保护时投入，退出主变高后备保护中的不接地零序过流保护时退出（指不接地零序过流保护全部）。
7.36 “退复压闭锁31LP14” 主变高后备保护中的复压过流保护退出复压闭锁压板，投入后，主变高后备保护中的复压过流保护不经复压闭锁变成过流保护（此时应监视主变负荷不超过额定负荷），正常运行方式下退出运行。
7.37 “启动高压侧失灵31LP15” 主变高后备保护启动高压侧失灵保护压板，在主变高后备保护启动高压侧失灵保护投入时投入，退出主变高后备保护启动高压侧失灵保护或退出本回路高压侧失灵保护时退出。
7.38 “启动中压侧失灵31LP16” 主变高后备保护启动中压侧失灵保护压板，在主变高后备保护启动中压侧失灵保护投入时投入，退出主变高后备保护启动中压侧失灵保护或退出本回路中压侧失灵保护时退出。
7.39 “高压侧启动失灵（本线失灵、旁路失灵）QP1”主变所有保护启动220KV失灵保护的正电切换压板当用旁路开关代主变高压开关时投至“旁路失灵”，正常运行时投至“本线失灵”。
7.40 “高压侧启动失灵（本线失灵、旁路失灵）QP2” 主变所有保护启动220KV失灵保护的切换压板当用旁路开关代主变高压开关时投至“旁路失灵”，正常运行时投至“本线失灵”。
7.41 “中压侧启动失灵（本线失灵、旁路失灵）QP3” 主变所有保护启动220KV失灵保护的正电切换压板当用旁路开关115代主变中压开关101时投至“旁路失灵”，正常运行时投至“本线失灵”。
7.42 “中压侧启动失灵（本线失灵、旁路失灵）QP4” 主变所有保护启动220KV失灵保护的切换压板当用旁路开关115代主变中压开关101时投至“旁路失灵”，正常运行时投至“本线失灵”。
7.43 “高压侧跳闸2LP1”是972B主变第二套差动保护跳高压侧压板，作用与1LP1一样。
7.44 “高压侧旁路跳闸2LP2” 是972B主变第二套差动保护跳高压侧旁路压板，作用与1LP2一样。
7.45 “中压侧跳闸2LP3” 是972B主变第二套差动保护跳中压侧压板，作用与1LP3一样。
7.46 “中压侧旁路跳闸2LP4” 是972B主变第二套差动保护跳中压侧旁路压板，作用与1LP4一样。
7.47 “低压侧跳闸2LP5” 是972B主变第二套差动保护跳低压侧压板，作用与1LP5一样。
7.48 “差动保护跳闸备用2LP6”用于972A主变第二套差动保护动作对115重合闸放电，当用旁路开关115代主变开关101且第二套差动保护投入时才投入，972A主变第二套差动保护退出时才退出。（正常运行情况下不投）。
7.49 “启动高压侧失灵2LP8” 是972B主变第二套差动保护启动高压侧失灵压板，作用与1LP8一样。
7.50 “启动中压侧失灵2LP9” 是972B主变第二套差动保护启动中压侧失灵压板，作用与1LP9一样。
7.51 “投差动保护2LP7” 是972B主变第二套差动保护投入压板，作用与1LP7一样。
7.52 “高压侧母联跳闸32LP1” 973E主变中后备保护跳高压侧母联开关压板，作用与31LP1一样。
7.53 “高压侧跳闸32LP2” 973E主变中后备保护跳高压侧开关压板，作用与31LP2一样。
7.54 “高压侧旁路跳闸32LP3” 973E主变中后备保护跳高压侧旁路开关压板，作用与31LP3一样。
7.55 “中压侧母联32LP4” 973E主变中后备保护跳中压侧母联开关压板，作用与31LP4一样。
7.56 “中压侧跳闸32LP5” 973E主变中后备保护跳中压侧开关压板，作用与31LP5一样。
7.57 “中压侧旁路跳闸32LP6” 973E主变中后备保护跳中压侧旁路开关压板，作用与31LP6一样。
7.58 “低压侧分段跳闸32LP7” 973E主变中后备保护跳低压侧分段开关压板，作用与31LP7一样。
7.59 “低压侧分段跳闸备用32LP17” 作为备用，一般情况下未用。
7.60 “低压侧跳闸32LP8” 973E主变中后备保护跳低压侧开关压板，作用与31LP8一样。
7.61 “低压侧跳闸备用32LP18” 用于主变中后备保护动作对115重合闸放电，当用旁路开关115代主变开关101且中后备中任一套保护投入时投入，中后备保护全退出时才退出。（正常运行情况下不投）。
7.62“复压并联启动32LP9” 压板投入时主变高后备保护中的过流保护在经本侧复压闭锁的同时也经中压侧复压闭锁，任一侧复压动作均开放高后备保护的过流保护。
7.63 “复压并联启动32LP10” 未用。
7.64 “投复压过流32LP11”是主变中后备保护的复压过流保护启动压板，投入主变中后备保护中的复压过流保护时投入，退出主变中后备保护中的复压过流保护时退出（指复压过流保护全部）。
7.65 “投零序过流32LP12” 是主变中后备保护的零序过流保护启动压板，投入主变中后备保护中的零序过流保护时投入，退出主变中后备保护中的零序过流保护时退出（指零序过流保护全部）。
7.66 “投不接地零序32LP13” 是主变中后备保护的不接地零序过流保护启动压板，投入主变中后备保护中的不接地零序过流保护时投入，退出主变中后备保护中的不接地零序过流保护时退出（指不接地过流保护全部）。
7.67 “退复压闭锁32LP14” 主变中后备保护中的复压过流保护退出复压闭锁压板，投入后，主变中后备保护中的复压过流保护不经复压闭锁变成过流保护（此时应监视主变负荷不超过额定负荷），正常运行方式下退出运行。
7.68 “启动高压侧失灵32LP15” 主变中后备保护启动高压侧失灵保护压板，在主变中后备保护启动高压侧失灵保护投入时投入，退出主变中后备保护启动高压侧失灵保护或退出本回路高压侧失灵保护时退出。
7.69 “启动中压侧失灵32LP16” 主变中后备保护启动中压侧失灵保护压板，在主变中后备保护启动中压侧失灵保护投入时投入，退出主变中后备保护启动中压侧失灵保护或退出本回路中压侧失灵保护时退出。
7.70 “低压侧分段跳闸33LP1”是973F主变低后备保护跳低压侧分段开关压板，在分段开关运行前投入，在分段开关断开后或
