全向信标设备安装调试及验收技术规范

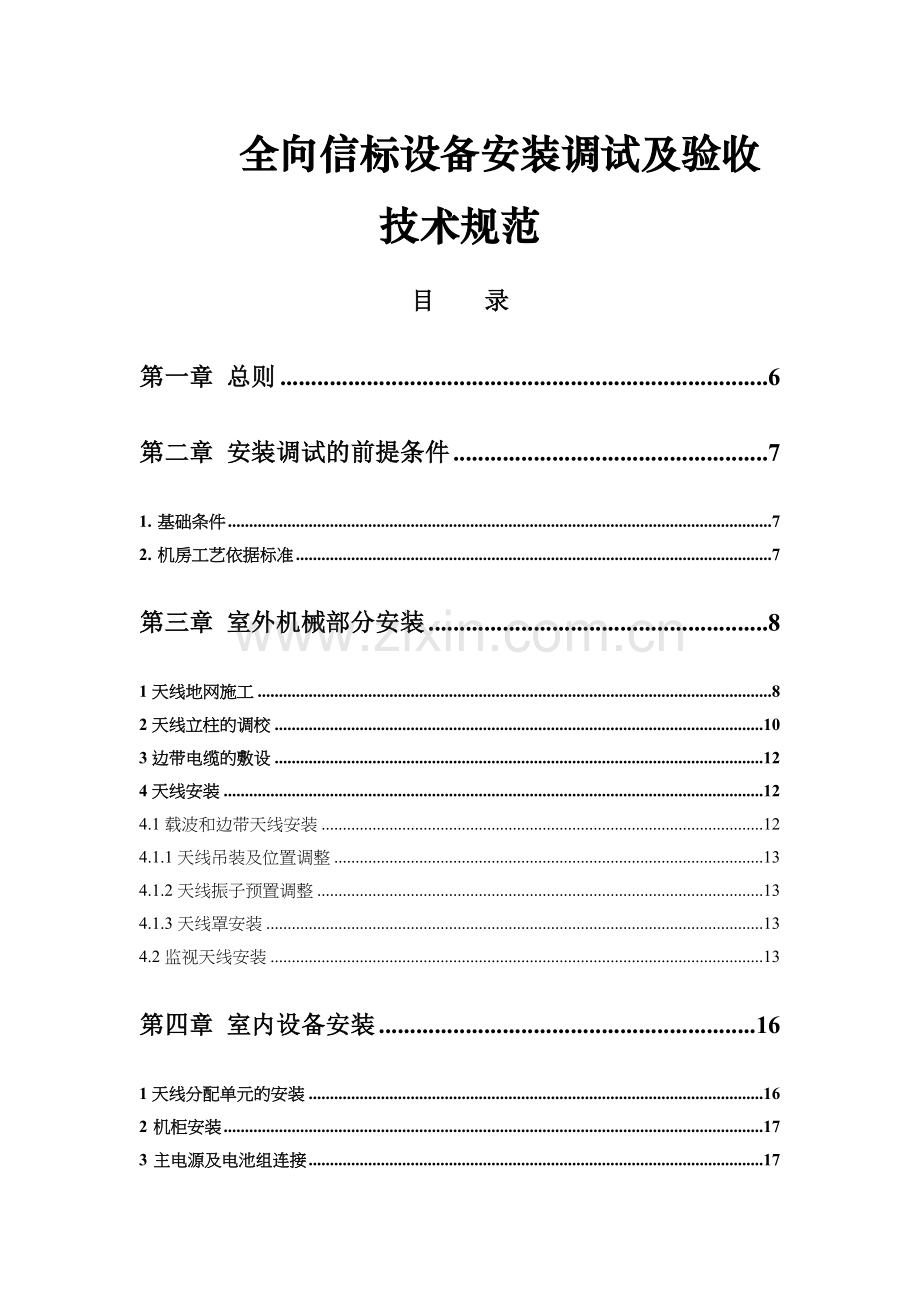

目 录
第一章 总则 6
第二章 安装调试的前提条件 7
1. 基础条件 7
2. 机房工艺依据标准 7
第三章 室外机械部分安装 8
1天线地网施工 8
2天线立柱的调校 10
3边带电缆的敷设 12
4天线安装 12
4.1载波和边带天线安装 12
4.1.1天线吊装及位置调整 13
4.1.2天线振子预置调整 13
4.1.3天线罩安装 13
4.2监视天线安装 13
第四章 室内设备安装 16
1天线分配单元的安装 16
2 机柜安装 17
3 主电源及电池组连接 17

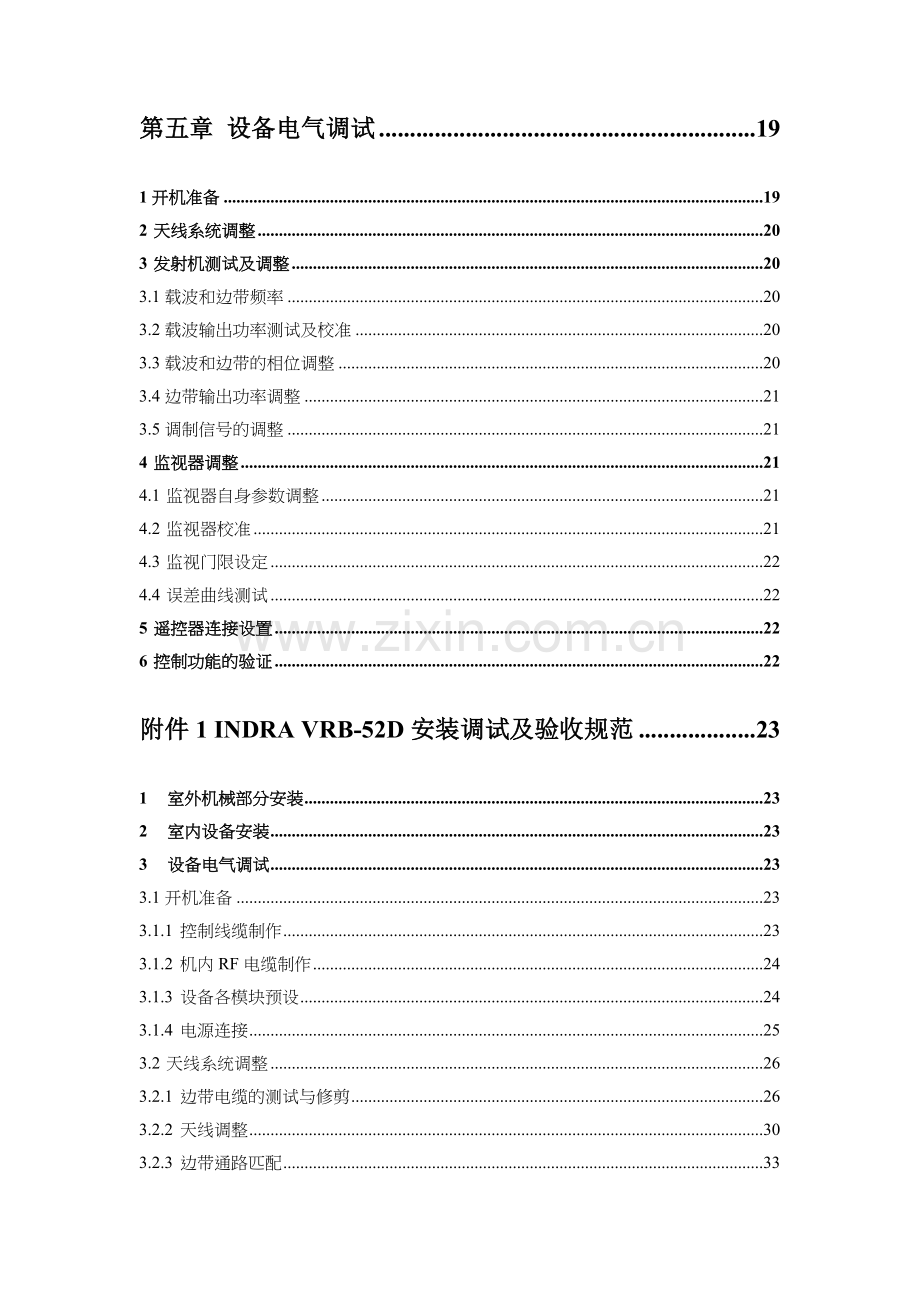

第五章 设备电气调试 19
1开机准备 19
2 天线系统调整 20
3 发射机测试及调整 20
3.1载波和边带频率 20
3.2载波输出功率测试及校准 20
3.3载波和边带的相位调整 20
3.4边带输出功率调整 21
3.5调制信号的调整 21
4 监视器调整 21
4.1 监视器自身参数调整 21
4.2 监视器校准 21
4.3 监视门限设定 22
4.4 误差曲线测试 22
5 遥控器连接设置 22
6 控制功能的验证 22
附件1 INDRA VRB-52D安装调试及验收规范 23
1 室外机械部分安装 23
2 室内设备安装 23
3 设备电气调试 23
3.1开机准备 23
3.1.1 控制线缆制作 23
3.1.2 机内RF电缆制作 24
3.1.3 设备各模块预设 24
3.1.4 电源连接 25
3.2 天线系统调整 26
3.2.1 边带电缆的测试与修剪 26
3.2.2 天线调整 30
3.2.3 边带通路匹配 33
3.2.4 SMA输出电缆 36
3.2.5 假负载模拟天线阵 37
3.2.6 载波匹配 39
3.3 发射机调整 39
3.3.1 发射机参数设置 39
3.3.2 载波和边带频率 40
3.3.3 载波输出功率 40
3.3.4 载波和边带相位调整 40
3.3.5 边带输出功率 41
3.3.6 调制信号的调整 41
3.4 监视器调整 41
3.4.1 监视器自身参数调整 42
3.4.2 监视器校准及门限设置 42
3.4.3 方位误差曲线测试 42
3.5 遥控连接设置 42
附件2 DVOR 432设备安装调试 44
1 室外机械部分安装 44
2 室内设备安装 44
3 设备电气调试 44
3.1 开机前准备 44
3.1.1 设备组件跳线设置 44
3.1.2 软件安装 44
3.2 天线系统调整 44
3.2.1 去耦及匹配预置 45
3.2.2 天线匹配 46
3.3 发射机调整 47
3.3.1 发射机参数设置 48
3.3.2 载波和边带频率 48
3.3.3 载波输出功率 48
3.3.5 载波和边带相位调整 49
3.3.3 边带输出功率 49
3.3.4 调制信号的调整 50
3.4 监视器调整 50
3.4.1 监视器自身参数调整 50
3.4.2 监视器校准 50
3.4.3 监视器门限设置 51
3.4.4 方位误差曲线测试 51
3.4.5 天线故障检测预设 52
3.5 遥控连接设置 53
附表1 台站基本信息记录 54
附表2 地阻测量 54
附表3 天线阵子位置测量 55
附表4监视天线检查结果 56
附表5 电源测试结果 57
附表6 外场测试 58
附表7 误差曲线测试记录 59
附表8-1 CTU单元设置 60
附表8-2 MBD单元设置 61
附表8-3 RPG的设置 62
附表8-4 SGN的设置 63
附表9 信号源稳定测试记录 64
附表10 边带电缆测试记录 65
附表11 边带电缆修剪- ADS单元静态阻抗测量表 66
附表12 边带相位一致性调整记录 67
附表13 SCU端测量阻抗值 68
附表14 边带匹配验证测量 69
附表15 “X0”测量检查记录表 70
附表16-1 432设备开机前检查表 71
附表16-2 432设备供电状态检查表 71
附表17 432天线回波损耗测量记录表 72
附表18 432设备发射机参数记录表 73

第一章 总则
1本规范旨在为设备安装调试单位和技术人员提供明确、规范的操作指导以确保优质高效施工，为工程质量监督部门和设备运行管理单位用户提供过程监视和质量验收的参考标准，为民航行业管理机构实施安全监管和质量监督提供有力支持和帮助。
2本规范对多普勒全向信标设备安装调试实施过程中，关键的技术环节和操作方法进行整理归纳。规范中相关参数容限的制定，本着适度严格的原则，遵照现有技术规范和相关标准，参考国内普遍采用的设备生产厂家对系统安装调试的指导性要求，制定了本规范。

第二章 安装调试的前提条件
1. 基础条件
设备机房及对应天线系统的位置设计应符合民航局关于本台站台址的批复意见，符合机场飞行区净空和障碍物等相关规范要求，并且具备以下基础条件：
1）土方工程在施工区域的标高、密实度达到设计要求；
2）机房等建筑设施的土建和装修施工完毕并验收合格，同时具备与工艺施工相关的各类预埋件、预留孔等工艺条件；
3）建筑物防雷及工艺信号等电位接地系统完成，并通过验收；
4）低压市电已接入机房内工艺配电箱（柜）输入端，通信网络传输线路可接入机房终端并开通；
5）机房空调可以启用；
6）消防设施安装已完成；
7）机房与机场巡场路间的通道及停车坪已建成并已具备使用条件；
8）如果采用方舱机房，则相关方舱设施以及电力、通信、防雷接线连接已完备，并验收合格；
9）天线场地保护区符合相关规范要求。
按照附表1记录台站信息。
2. 机房工艺依据标准
机房工艺应遵照本台站工程的施工设计、《民用航空导航台建设指导材料》（IB—TM—2010—004）、《民用航空通信导航监视设施防雷技术规范》（MH/T4020—2006）以及与此相关的其他行业标准如《电信设备安装抗震设计规范》（YD5059-2005）等规范要求组织施工、监理和验收，本规范不再对此进行表述。对于存在的特殊工艺和要求，施工单位应在完成设计变更后实施。
多普勒全向信标安装调试分为室外机械部分安装、室内设备安装、设备电气调试三个部分。

第三章 室外机械部分安装
室外机械部分安装包括天线地网安装、天线支撑杆桩的调校、天线安装、RF电缆的敷设、天线安装监控天线安装等。
安装所需仪器：全站仪（经纬仪、水平仪）、水平尺。
1天线地网安装施工
天线地网一般有两种类型：一体化钢混结构地网、钢架结构地网。；一体化钢混结构地网的施工一般与建筑物施工方式相同，可参照土建施工规范进行施工。；钢架结构的地网施工一般安装包括基础施工、地网的架设、地网接地等。
工序及质量要求：
天线地网施工前应按台站设计要求预先平整处理场地，平整后的场地高程应达到设计标高，应有良好的地面硬度或和密实度符合设计要求，且排水顺畅。之后进行地网基础施工、地网安装调试、接地连接等。天线地网支撑立柱的首先确定地网中心位置，然后制作基础，结合地网接地，架设钢网。基础水平面的高度水平偏差不得超过2cm㎝，天线地网上平面的起伏高差不得超过10cm㎝。
工艺步骤：
地网施工按照施工设计图纸设计进行地网施工，首先根据批复台址坐标确定天线阵中心支撑桩位置，然后按照图纸要求，定位各个基础桩基位置；对于天线地网与机房土建同步施工的情况，还应同时确定机房建筑物或整体方舱的基础位置。
，开始挖掘工作。基础坑开挖时应对标记的基准点进行放样保护，坑基尺寸应符合设计要求，桩基础地下部分，桩基础地下部分总体深度不能小随天线地网的高度与规模有所不同，于1.8米，严寒地区应考虑更深的桩基础，要求挖掘深度应在冻土层以下。
基础坑开挖时应对标记的基准点进行放样保护，坑基尺寸应符合设计要求，基础浇筑前应及时复核相关基准。基础坑浇筑时，混凝土应符合设计要求，。对于钢架结构的天线地网，其支柱基础上表面应保持水平，基础平面之间的高差范围应控制在2cm2㎝；预埋螺杆的位置应正确，应采用设备原配，如需采用替代品时，其强度和规格应符合设备及设计要求，并采用不锈钢材质或热镀锌工艺。
基础制作完成后，基础面应在同一水平面内，待混凝土桩基强度达到要求后，再架设地网钢结构。
按照图纸根据设计要求安装地网，最终在地网安装结束后，地网上平面应平整，地网的每片格栅内部及周边的机械连接处均应焊接牢固，所有焊点需刷涂防锈底漆后再行涂刷外层防腐涂层。地网表面的天线立柱安装轨道应确保高度一致，尺寸均匀，便于对天线立柱进行位置调整和校核。
地网桩基础上的接地体和连接带（或引下线），应以设计图纸要求的材质、规格施工，焊接点做防锈处理，连接点接触面积要符合防雷规范要求。；与地网支撑大立管立柱底座连接的接地体和引下线，应以缓弯形式做水平面与垂直面之间的过渡，禁止沿基础墩边缘做直角处理。
天线地网的接地系统一般按照天线地网同心圆的结构布局，接地桩的布设应均匀分布在接地系统范围内，实现均衡接地连接，并与机房工艺接地相连通，相关工艺要求应符合设计要求。
注：对于一体化钢混结构的天线地网，其内部钢筋为天线地网与大地电气连接的导体，地网表层的金属网格各交叉点应在绑扎后焊接牢固，金属网格与各建筑立柱内部的钢筋也应通过绑扎和焊接进行全面有效的电气连接，立柱内部钢筋应做到有效的电气连接并与地网接地系统有效连接。
图 1给出了一份标准尺寸钢架结构地网的基础设计图样：

图1 地网的基础设计图样
工艺检验：
使用全站仪进行位置和高度检查，在钢架结构的地网安装前，使用全站仪对地网中心的位置进行复核，对基础面的水平高度进行检验；地网安装后，，对地网表面整体的起伏高差度进行检查。使用、接地电阻测试仪对地网的接地情况进行检查，将检查结果填入附表2。
2天线支撑桩立柱的调校
工序及质量要求：
在天线地网施工完成后进行天线立柱的调校工作，主要针对包括依次是天线立柱的竖直、圆周桩位置角度确定、高度确定、半径以及高度等圆参量进行统一调整和校核确定等。确保1号边带天线基准位置角度与磁北方位偏差不超过±1°，各天线位置角度与标称值误差不超过±1’′，边带天线位置半径一般应为6.75m，天线立柱的顶端高度以加装天线振子后其中心基准的高度符合设备厂家的要求，各边带天线立柱的半径和高度偏差应不超过±3mm。
注：天线立柱本身的高度应符合设备厂家的设计要求。
工艺步骤：
中央天线必须应位于边带天线环所在形成的圆周的圆心，其立柱应确保垂直，并有良好的牢固度。
保持稳定的垂直度，有良好的牢固度。边带天线的数量一般为X，48个，每一边带天线立柱在安装时需注意位置朝向，确保在天线安装固定后，天线振子的朝向正确；同时，确保支撑立柱的底座可以前后左右移动位置；立柱安装就位后，应根据位置关系按逆时针方向以1、2、3的顺序逐一标记天线立柱，直至48。
在中央天线立柱上架设固定全站仪，并确保其全方向精确水平，且位置基准位于中央天线中心点处。一般选择1号边带天线作基准，在其立柱上架设固定配套反光镜靶俱，靶俱基准位置应与立柱水平位置中心重合，利用全站仪的水平和垂直测向以及测距功能，调整天线立柱水平位置和螺栓高度，使其相对中央天线的方向指向磁北，误差一般不超过±1°，最终确保边带天线立柱竖直，边带和中央天线立柱中心轴之间的半径距离和立柱顶端相对于天线地网上表面之间的高度应满足工艺质量要求。
将全站仪经纬仪的水平角度测量基准设置到1号边带天线后，进行后续测量。对其他边带天线的测量，均以1号天线为基准，角度偏移量为7.5°的整倍数值（对应于48个边带天线），通过调整天线立柱高度、竖直状态、左右切向位移、前后法向位移等，确保天线立柱在竖直、高度、半径、方位角度等方面满足工艺质量要求。
天线立柱调整完成后，应紧固螺栓，确保位置不再发生变化。好这X根边带天线桩后，天线桩均应可前后、左右移动，且前后移动量可以满足所有边带天线经调整后在同一圆周上的要求。边带天线桩顶面法兰面的高度，应以中央天线桩顶面法兰平面相同，各个天线桩法兰面应在同一平面内，倾斜不应超过±3mm，1号天线桩在磁北方位，误差原则上不超过±1°。其他天线桩要在以地网中心（中央天线桩）为圆心的圆周上，前后相差不要超过6mm；相邻天线桩之间的距离要一致，误差不超过6mm；或者，以中央天线为观察点，确定1号天线桩在磁北方位后，以1号天线桩为准，顺序递推（360/X）°至下一个天线桩。天线桩调整完毕，从1号天线开始，逆时针顺序逐个在天线桩立管上做标识数字，使用标记笔或油漆均可。
保证最终安装完成后等高等距等圆等平面的要求。天线桩的中心要落在天线环的中心圆周上。如图 2所示。

图2 天线桩天线立柱的安装要求
注：如果全站仪无法直接与天线立柱或法兰盘紧密可靠连接，可以另行制作转接构件以确保正确连接。在本步骤完成后，应保留全站仪不动，以便为天线安装就位提供统一的参考基准。工艺步骤：
调整中央天线桩的垂直度、顶面法兰的水平度，直至符合工艺检验的要求。调整边带天线桩的位置、角度、高度、法兰面的水平度。
工艺检验：
调整后可用水平尺对天线立柱的竖直和法兰盘的水平进行检查，用和全站仪对天线桩立柱的中心点水平和竖直位置进行检查验证，、使达到工艺质量的各项参数指标。对天线桩法兰面的一致性进行检查、对天线桩间距进行检查、中央天线至每个边带天线桩的距离进行检查验证。
3边带RF电缆的敷设
工序及质量要求：
完成边带天线立柱调校后，在天线安装之前应敷设馈电电缆；电缆与连接头应完好，无破损和畸变。
边带RF电缆在敷设前，应在开阔地将所有电缆舒展开，电缆连接头做好防尘防水保护，静置至少半天后再行穿线操作。在电缆就位前，检查电缆的物理情况，确认外观无损伤,在敷设过程中注意电缆保护和清洁。电缆应处于保护管保护之下，保护管绑扎牢固、位置合理。
工艺步骤：
边带天线馈电电缆敷设前，应在开阔地将所有电缆舒展开，电缆连接头应做好防尘防水保护，静置半天，以确保电缆的物理和电气参数稳定。期间，检查电缆，确认无损伤。在敷设过程中应注意电缆的保护和清洁。
一般情况下，电缆应应宜穿入保护管进行保护，。先安装电缆保护管一般选用金属或塑料材质，根据实际情况可安装在，保护管应处于地网平面的下部或上表面。保护管呈辐射状沿着中央天线桩立柱与各个边带天线桩立柱间的径向安装，硬质保护管的连接部位，需要做密封和粘接处理；硬质保护管的两端连接可弯折的螺纹管保护管或其他可弯折的保护管，两种材质保护管连接处需做密封处理。保护管应绑扎牢固、位置合理，一般采用高强度耐用性绑扎带或扣件进行绑扎固定。每根保护管的固定绑扎物，不能少于4条（根）。

天线馈电电缆在集中进入机房之前，可以脱离保护管，根据需要将多余长度的电缆经盘绕和适度弯曲后送入电缆穿墙件，穿墙位置排列顺序应考虑方便机房内电缆与设备的连接，避免相互交叉和阻碍。完成后对穿墙顺序做好准明确标记，避免电缆连接错误。
天线馈电电缆一般与保护管一并进入天线立柱，电缆应可根据需求保留适度长度，以便在后续步骤中方便连接天线或去耦合模块，或进一步修剪电缆长度等。上按照电缆的排列顺序编号；
将舒展开的边带电缆头做保护，然后按照天线编号对应电缆编号，一一穿管就位，进入室内的一头，按照穿墙件上的编号各自连接到穿墙件或进入室内。室外连接天线的电缆头，做好防护措施。
工艺检验：
对电缆铺设的路径和弯曲半径做检查，电缆的电气长度测量值以后续测量结果为准。
4天线安装
4.1载波和边带天线安装
工序及质量要求：
天线电缆敷设完成后，进入天线振子的安装。应确保天线振子的空间位置符合工艺质量要求，天线振子预置正确，天线装配完整、无损伤且固定牢靠。
工艺步骤：
天线电缆敷设完成后，进入天线振子的安装步骤。安装过程包括：天线振子预设置调整、分为天天线吊装及位置调整、天线振子预置调整、、天线的物理设置、以及天线罩安装就位三个步骤。

4.1.1天线和天线罩吊装及、位置检查调整
将天线和天线罩分别吊装至地网上，分别在天线桩天线立柱附近摆开，检查天线体的状况，确认天线体没有损坏、开焊、电容片松动、掉片等情况。
4.1.2天线位置检查调整
将天线体安装到天线桩天线立柱上，调整天线的位置。利用之前天线立柱调整施工设置的全站仪逐个测量校正天线振子基准位置，确认天线的摆放水平旋转方向正确后，通过调整天线体的前后左右位置，直至各个确保天线体中心点至中央天线中心位置基准点的相对方位角度、半径距离相同、等、高度等参数一致；边带天线所处径向线正好与该边带天线长片的中心线重合振子臂上电容极板平面应与边带天线阵圆周相切。不需要再从天线桩上拆下的天线，位置调整好后，扭紧天线紧固螺丝将天线有效固定。
所有边带天线的位置测量并校正之后，方可拆除中央天线立柱上的全站仪，并完成中央天线振子的安装和固定，中央天线振子的水平旋转角度无要求，天线振子中心点应尽量与全站仪的基准位置重合。
4.1.23天线振子预置调整天线的物理设置
按照厂家给出的方法设备安装手册的数据资料，根据工作频率将天线频率振子臂延长长片长度、电容片间距设置在台站频率正确，。电容片的极板位置应构成几何对称间距的设置，厂家提出明确要求的，按照厂家指导材料进行设置。
4.1.34天线罩安装
将天线罩安装到天线上，并用螺丝适当固定。风力大于4级，则必须将天线罩严格固定。
注意：对于边带RF电缆需要剪切修整修剪的设备，应在边带电缆制作完成后进行天线的安装。
工艺检验：
在工艺施工过程中，检查记录边带天线振子的位置数据，记录天线振子预置的位置尺寸，施工完成后全面检查天线振子完好和牢固情况，并记录在附表3。
4.52监控监视天线安装
一般包括近场监视天线和邻场监视天线的安装。
工序及质量要求：
监控在天线地网施工完成后可进行监视天线的安装，应按照施工设计图纸进行。安装前应确认天线基础和支撑杆已经安装妥当后，进行天线体的安装立柱接地符合要求，牢靠，斜拉绳松紧适度。
近场监视天线位置可视现场情况确定，距离中央天线一般为80-200m，方位一般避开磁北方位±10°范围的扇区，监视天线振子高度应高于地网水平面1.3米以上，并且振子的最大增益方向应指向中央天线。监视天线电缆敷设路径要易于挖掘，避开可能造成电缆损伤的水淹区或者岩石密集区；如果采用明线敷设，应穿入钢管进行防护和电磁屏蔽。
邻场监视天线通常由两副天线组成，如图3所示。位置一般选择特定磁方位角和固定的径向距离，并呈一定的方位角间隔，如90度°。天线高度和水平位置应遵从各类型设备厂家的技术要求。
包括近场监控天线（nearfield）和场际天线（nextfield）的安装。
4.5.1近场监控天线（nearfield）
近场监控天线是安装距地网中心180米至200米，在水平面上高出地网1.3米的桅杆上。监控电缆及障碍灯电源线通过埋地连接至设备机房，如图3所示。

图3 近场监控天线安装
4.5.2场际天线（nextfield）
场际监控天线安装在地网上，如图一般安装两副次场监控天线，根据用户需求最多可以安装四副天线。监控电缆从地网下方的钢管或塑料管通过窗口板接至设备机房。

图3 场际近场和邻场监控监视天线示意图安装
工序及质量要求：
测量监控点无严格的要求，可视现场情况进行。监视天线选定在距离中央天线80-85m的位置，方位除磁北外其他方位均可。但建议在磁北方位±10°以内均不要选取。电缆铺设路径要易于挖掘，避开可能造成电缆损伤的水淹区域或者岩石密集区。
工艺步骤：
监视天线位置的选取，以设计图纸为准。按图纸施工确有实际困难时，应选取新的合适点，变更设计后再行施工。监控天线所在的方位不重要，但必须精确测量其相对于磁北的磁方位角，依此来校准设备。监控天线应该选定在距离中央天线合适的范围内，如果监控天线或电缆不同可能会有位置变化。AWA系列设备一般选定在距离中央天线80-85m的位置，THALES系列设备一般选定在距离中央天线180-200m的位置.
注意：AWA系列设备的监控天线位置不能选定在磁北±1度范围内，易引起监控器读数溢出，在设备某些参数设置和测试程序中，可能引起测量的不稳定。
确定好位置后，开挖基础坑，坑的深度要考虑气候条件，冬季平均气温在-10⁰C以上，冻层少于80cm的地域，一般坑深不应少于1.2米；冬季气温在-10⁰C以下，冻层大于80cm的区域，坑深至少1.5米；严寒地区必须保证坑深在冻层以下至少20cm。
监控监视天线的架设高度推荐高于天线阵平面1.3米以上，但不能低于天线阵平面所在的高度。监控监视天线电缆引入至机房，电缆要有足够的防护措施，宜采用硬质、半硬质，直径6 cm以上密封性好的、能承受厚土层压力的保护管，埋深应不少于70cm，对寒冷地区还应埋至冻土层以下。若电缆经过耕种区，埋深应至少在耕种层深度的3倍以上。监视天线电缆露出地面进机房前，应穿入钢管进行保护和屏蔽，钢管应与防雷接地系统等电位连接。
馈线两端的射频连接器应进行密封、防水处理，并与监控监视天线及监视器模块紧密连接。把馈线连接到监控监视天线的射频连接器时，应采用紧固件将监控监视天线固定在天线杆上，监视天线振子应水平放置监控且最大增益方向应对准天线阵的中心。在监视电缆的敷设过程中，做直径30-40 cm的环形盘绕，可以降低雷电冲击的风险。监控监视天线的避雷装置，按照《民用航空通信导航监视设施防雷技术规范》安装实施。
完成监控监视天线安装和监控监视电缆敷放后，从机房端用万用表测量监控监视电缆+监控监视天线的直流环路阻抗约为1Ω1 ohm。用网络分析仪测量的电缆+天线的回波损耗dB值优于大于-23dB。

工艺检验：
目视检查，测量监视天线的所在方位，检查监视；天线最大增益方向是否正确，监视天线体与地网平面的高差是否满足要求，天线体的紧固程度，检查避雷针是否对监视天线构成可靠保护；检查监视天线和电缆的电气性能。测量检查结果填入附表4。

第四章 室内设备安装
室内安装工作应在下列工序完成后进行：室内土建、装饰工作完成并通过验收，市电、空调、消防等设施功能正常；机房内防静电地板或地胶垫安装完毕，机房等电位连接网已完成并与外部接地系统有效连接；配套电源（UPS、稳压器等）设备及辅材已到位。（前提条件章节中已叙述，拟删除此段）
1天线分配单元的安装
室内型的天线分配单元，要结合设计图纸，在机柜位置的上方或者侧方，参考厂家提供的安装图，统筹考虑机柜位置、穿墙件位置及布线走向等因素，确定天线分配单元的安装位置。各类型设备的天线分配单元的安装细节略有不同，原则上以科学合理、方便操作为宜。INDRA的VRB-52D的ADS单元安装要比Thales的432设备PDSU安装要繁琐一些，图4给出了Indra的VRB-52D的天线分配单元安装，图5给出了Thales的432设备室内PDSU的安装，尽量靠近窗口板，图中安装位置仅供参考。
注：对于室外型的天线分配单元的安装，按照设计图纸或者厂家提供的安装图进行，安装位置合理，电缆进出顺畅，防水罩防水作用有效。

图4 INDRA VRB-52D的ADS安装

图5 Thales 432设备室内PDSU的安装
2 机柜安装
工序及质量要求：
机柜放置水平，可靠固定，目视无倾斜；多机柜并列摆放时，机柜与机柜间的间隔均等或无间隔；机柜周围预留操作空间，便于内部安装和以后维护；如设备机柜需挂墙安装，墙面无法承载机柜重量时需采用相应的加固措施。线路及线槽（线架）布局合理、避免相互干扰和影响，等电位带连接可靠，材料和规格满足设计和厂家要求，各连接接头应连接紧固，板件模块的开关设置与跳线连接与设备类型、配置、功能等相符合。
室内设备的安装应符合民航导航台站建设相关指导规范和国内相关行业电信设备抗震设计施工规范及台站设计的要求。
工艺步骤：
机柜安装包括
依次是设备机柜安装、机柜线缆连接、内部模块开关和跳线设置、合装设备设置等环节。机柜就位后应及时把机柜接到等电位带上，接地线规格应符合设备的技术要求；机柜的馈电输出端和监控监视信号输入端应加装馈线避雷器，遥控信号输入端应加装信号避雷器。
工艺检验：
把详细记录机柜安装目视检查情况、墙面加固措施、线路及线槽（线架）布局、等电位带连接、各连接接头、开关及跳线设置等检查情况做详细记录。
3 主电源及电池组连接
工序及质量要求：
电力电缆线间和线地之间绝缘电阻不小于0.5MΩ，缆线截面积以及与设备的链接连接符合设计要求，连接紧密可靠，回路标志清晰，编号准确。
电池规格型号符合设计要求，正负端柱极性和电压检查准确，符合国家规范。
工艺步骤：
根据设计图纸，将稳压器、UPS、直流电池组安装到机房内指定位置，将UPS电池组接至UPS，UPS输出接至配电箱、从工艺配电箱接通交流电源至设备，完成UPS、市电、设备之间的连线安装。直流电池组接至设备电池输入端。检查UPS电池组的直流电压及UPS输入电压，UPS开机后，使用万用表检查UPS输出电压，测量备用电池组电压。
工艺检验：
将电力电缆线间和线地之间绝缘电阻、UPS 输出电压、电池组输出电压的测量结果填入附表5。

工艺检验：
对电力电缆线间和线地之间绝缘电阻、UPS输出电压、电池组输出电压进行测量。

第五章 设备电气调试
电气调试，包括开机上电前准备、天线和RF通路的电气调整、发射机调整、监视器调整和设置、控制功能验证等。
所用仪表器材仪表器材：矢量网络分析仪或矢量电压表、外场测试仪及天线、示波器、功率计、频率计、测试电缆（若干）；20dB和30dB衰减器（若干）、50w、25w假负载（若干），三用表，制作电缆和电缆连接头的各类工具，焊接材料、电烙铁、热风枪等。
工序及质量要求：
在完成地网安装、机房设备安装工作，并完成了阶段验收且合格的情况下，开始进行进行本部分工作，各项调整应符合相关的质量要求。
工艺步骤：
设备的电气调整包括以下步骤，应按先后顺序进行：
1) 准备工作开机准备；
2) 天线系统调整；：
3) 发射机调整；
4) 监视器调整；
控制功能验证。
不同厂家型号设备的电气调试方法有所差异，本规范正文归纳了统一的操作
规范，当前国内普遍采用的Indra系列和Thales系列全向信标设备的相关操作细节在附件中提供，其他系列设备操作过程可以参照执行。
工艺验收：
检查电气调试步骤符合操作规范要求，各阶段调整结果符合指标要求。电气调试完成后，将检查的各项参数数据分别填入相应的附表。
1准备工作开机准备
开机准备工作包括以下步骤：开机前准备是确保设备电气调试安全的必要环节，必须严格执行。主要包括以下几个步骤：
1) 根据不同设备、以及采用的仪表与测试信号源不同，按需要需制作与连接一些必要的连接线缆，这些工作包括控制线、部分RF电缆制作；要保证在完成开机准备步骤后，设备状态能够满足电气调整的要求；详见附件内容。
2) 各模块跳线检查确认（与设备类型、配置、功能等相符）；
3) 设备UPS电源连接及测试；
4) 零地电压测试；
5) 交直流转换器输出电压测试；
6) 电池输出电压测试；
7) 机柜、天线系统各部件、电缆及插槽电气连接完好性检查。
在此项目中，建议通过重新拔插、断开线路再连接、紧固机柜及天线系统中各种连接接头、固定螺栓、电气接口等方式，排除设备在运输或搬动过程中产生的损坏或接触不良等隐患。
上述步骤结果因设备型号差异有所不同，详见相关附件。将检查结果记录。
2 天线系统调整
天线系统调整，包括天线的去耦（退耦）调整、振子的匹配、辐射相位的调整、RF通路的检查与匹配等内容。
由于不同类型设备存在着差异，天线系统的调整方式和步骤相差很大，对于各个设备的详情见附件中的描述。
3 发射机测试及调整
发射机调整主要是对发射机相关输出参数进行调整，以保证设备输出射频信号在送入天馈线系统之前，符合设备要求。需要测试及调整的参数主要包括：
载波和边带的频率；
载波输出功率测试及校准；
载波和边带的相位调整；
边带输出功率调整；
调制信号的调整。
3.1载波和边带频率
将载波频率设定后，通过软件检查或者频率单元输出端取样测量载波和边带的输出频率，要求频率容差不得超过±0.002%。
3.2载波输出功率测试及校准
通过在机柜输出端口接功率计来实现，并进行校准。
注：在使用通过式功率计测量时，负载端应连接载波天线或有效匹配负载。
3.3载波和边带的相位调整
载波和边带相位调整，根据不同设备的设计原理和调整方法，采取不同的方式。在空间条件满足的条件下，使用外场测试仪进行远场相位测试；若不能满足，可使用近场监视天线获取信号进行对相。详见相关附件。
注：对于安装邻场监控天线的设备，如果不能进行远场对相，应根据手册要求进行对相。
3.4边带输出功率调整
在完成相位调整后，应对边带功率以及混合函数进行调整，9960信号调制度应满足30%±2。由于不同设备调整方法有较大差异，详见相关附件。
3.5调制信号的调整；
1) 载波30Hz AM调制度
载波30Hz AM调制度应为30%±2%。
2) 识别信号
设置台站识别码，识别调制度应为10%±2%。
调整结束后，在距台站至少300米以外，选取适当的点，利用外场测试仪检查外场信号的情况。主要内容包括：
测试点方位角、载波30Hz AM调制度、9960Hz调制度、RF电平、调频指数、识别码等。并将测量结果记录在附表6分别记录。
4 监视器调整
在完成发射机调整后，通过飞行校验或地面外场信号测试确认信号符合相关标准，方可进行监视器调整。
监视器一般有两种类型：近场监视器和邻场监视器。对于邻场监视器，不同的设备类型因实现方式不同，调整步骤存在较大差异，具体调整方法应按照厂家提供的相关资料进行。详见相关附件。
对于近场监视器，调整内容一般包括：监视器自身参数调整、监视器校准和监视器告警门限设置。
4.1 监视器自身参数调整
设置监视器的自身参数，包括：监视天线方位角、监视器类型等。
4.2 监视器校准
监视器的校准目的使监视器得到的信号幅度和比例达到电路设计的标准值，通过归一化调整，使监视器显示出的各个参数表现值得到统一。
监视器的校准应依据飞行校验的数据进行调整。
4.3 监视门限设定
对每一路监视信号的电平值、百分比等参数的门限范围进行预置，同时设定告警延时等参数。不同设备对同一参数的允许变化范围有一定差异，在设置参数门限时要依据厂家提供的技术手册内的指导进行，详见相关附件。
4.4 误差曲线测试
完成设备调试后，必须进行误差曲线测试，并填入附表7。
5 遥控器连接设置
全向信标设备必须有有效的遥控连线，根据不同设备型号，其安装调试方法不同，详见相关附件。
6 控制功能的验证
设备调试完成后，对设备进行控制功能的验证。
1）分别开/关一号机和二号机，验证开关机功能；
2）验证双机切换功能；
3）验证主备机的天线转换功能；
4）验证远程控制器（遥控器）的控制功能；
5）改变监视器参数使得监视器预警，验证设备是否能够因参数告警自动换机和关机；验证告警延时功能；
6）切断市电，验证设备由备用电源供电的功能；验证蓄电池的电压保护门限；
7）在备用电源供电情况下，恢复市电供应，验证电源在浮充功能和正常供电并行时的保障能力。

附件1 INDRA VRB-52D安装调试及验收规范
1 室外机械部分安装
参见正文第三章内容。
2 室内设备安装
参见正文第四章内容。
3 设备电气调试
设备电气调试包括电缆制作和敷设、各模块初始化设置、天线系统调整、遥控连接设置、机内调整等。
3.1开机准备
3.1.1 控制线缆制作
工序及质量要求：
ADS控制线缆、继电器控制线电缆等多芯控制线缆、继电器供电线缆，按照要求制作好，长度以美观、适当为宜。
双机互连线缆71140-3-139的两端，每个针脚不是一一对应，按照厂家手册中的要求，先寻求合适的长度，之后按表格内容制作，厂家提供的这条缆只有一端完成，另一端在截取合适的长度后，需要现场制作。
ASD至到ADS单元的驱动线电缆，，是由ASD单元输出的二极管开关驱动信号的传输线，该线缆要求每条线相互之间要隔离，线序正确。
a） 安装散热通风网；
b） 去掉机柜顶盖上的PVC堵头，多芯电缆从机柜顶部的矩形孔穿入XFAO和XFAE连接器处；
c） 在电缆头附近应该贴上标签并套上塑料保护套，要确保电缆两头的标签对应；
d） 电缆两头连接器的引脚一一对应，引脚全部插入连接器后要用万用表检查。
工艺检验：
做好的驱动电缆，要逐根、逐条线检查，制作好的线缆就位后，长度大致相当，穿线方向避免交叉，标识清晰，标识外保护膜无破损。
3.1.2 机内RF电缆制作
SCU单元输出至继电器单元的RF电缆长度相等，，没有相位要求，但是双机的共8根电缆的电气长度差异在±2°度之内。
双机载波发射机与继电器之间的RF电缆长度相等，误差在±2°之内。、继电器与假负载之间的RF电缆，无没有具体的电气长度要求，以物理长度合适、美观、便于操作、结实为好。
继电器至ADS 上SKZ\SKM端口点的四根RF电缆，制作完成后，要求电气长度误差在±2°度之内。
制作完成并检查检验合格后，按照安装资料提供的样式与内容要求，将这些电缆、线缆就位，固定。
3.1.3 设备各模块预设
工序及质量要求：
完成室内机柜安装后，进入设备组件预置和就位、电源连接和测试阶段。检查设置各设备组件，按要求设置CTU、RPG、SGN的内部预置开关，并插入对应位置，但不要接到机架的连接器上。检查设备供电状态，符合设备要求。
清点备件，如果调试时组件有故障，可以及时使用备件。
工艺步骤：
需要设置的模块单元如下：
a CTU设置（参照厂家技术手册）。
b MSC设置
X4、X5 9960检波电平上限抑制
X9、X10 30HzFM检波电平上限抑制
X14、X15 30 HzAM检波电平上限抑制
MSC单元中的几个上限抑制设置，是使告警门限的上限失去作用的设置。一般的不设置告警门限的抑制，在一些特定的情况下，视实际需要进行。需要设置上限抑制时，将各个点连接起来，即X4，X5短路连接；X9，X10短路连接；X14，X15短路连接。
c MBD单元设置
模式开关选择“相对”模式，S2-S7的设置按照下述方式进行，
假设监视天线的方位相对磁北顺时针方向为M度，则按照172-M的结果来设置S2-S7；如果这个结果是负数，再加上360，之后按得到的结果对S2-S7进行设置。
S8的设置，是监视器方位监视的容限，步进为0.1°，一般都是设置为9，即容限为±0.9°。
d RPG预置
S3设置：1、8为OFF，2、4为ON。
X25~X30，这些跳线，是DME编码输出设置，在DVOR和DME识别关联时使用，通常设置为：X26，X27连接；X28，X29连接。
X31，X32，在VOR关闭时，允许DME使用自己的识别编码。一般不进行设置。
RPG编码键设置，在设备飞行校验前，识别码一般设置为测试状态编码，如“XP”、“SP”、“TST”。按照莫尔斯编码方式设定S6-S11，先将所有编码开关设置为“OFF”位，之后按照码元、码字来设定点、划。码元间隔是自动产生的，不用单独设置；码字间隔只占一个开关位置。
e SGN单元预置
SGN单元的S1是在调整边带定相时需要将一个边带移动164°，平时只是预置，并不起作用。
将S1的1、3、6、7设置到ON，其它
