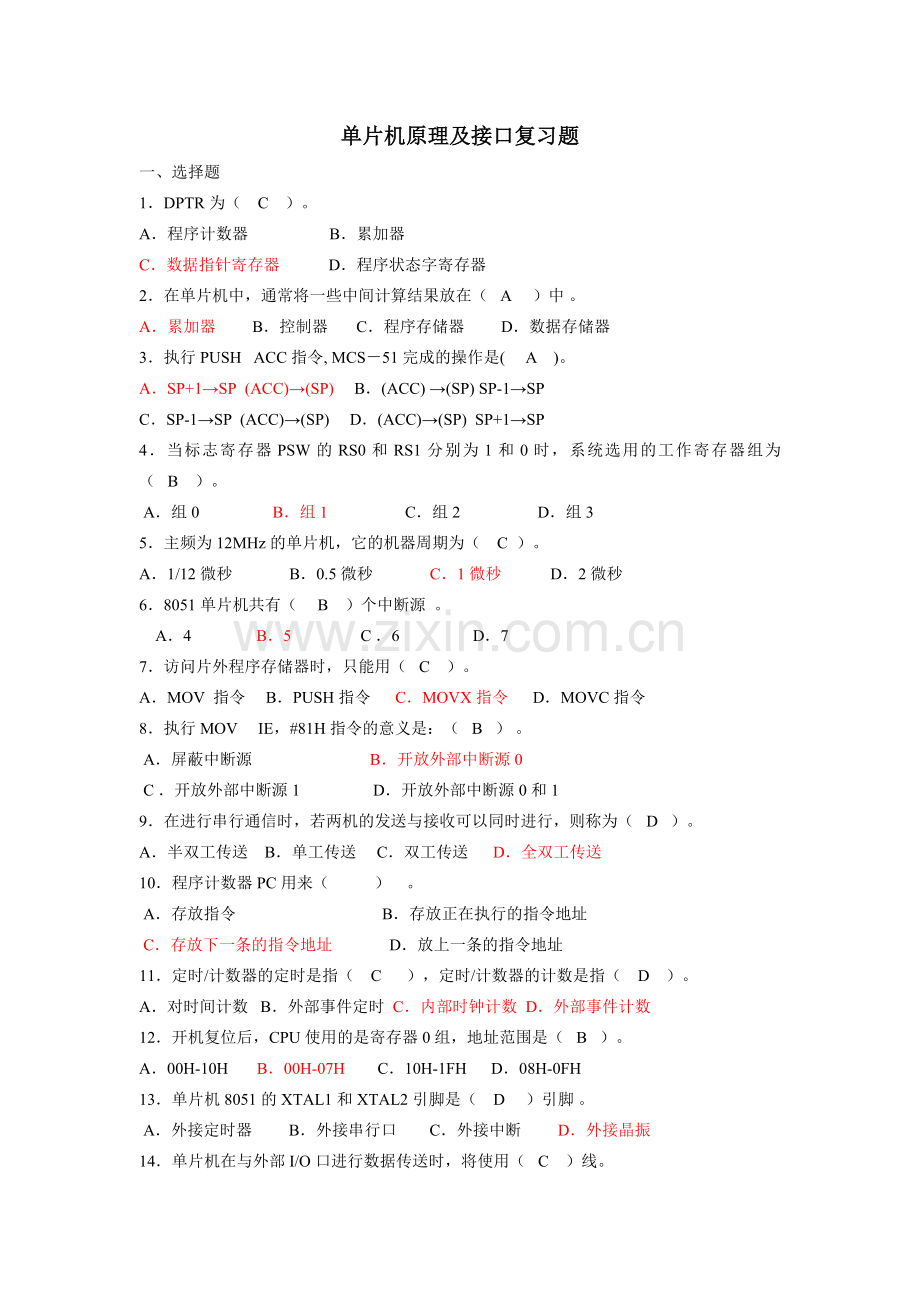

单片机原理及接口复习题
一、选择题
1．DPTR为（ C ）。
A．程序计数器 B．累加器
C．数据指针寄存器 D．程序状态字寄存器
2．在单片机中，通常将一些中间计算结果放在（   A  ）中 。
A．累加器         B．控制器       C．程序存储器         D．数据存储器
3．执行PUSH   ACC指令, MCS－51完成的操作是(     A )。
A．SP+1→SP  (ACC)→(SP)     B．(ACC) →(SP) SP-1→SP
C．SP-1→SP  (ACC)→(SP)     D．(ACC)→(SP)  SP+1→SP
4．当标志寄存器PSW的RS0和RS1分别为1和0时，系统选用的工作寄存器组为（   B ）。
 A．组0               B．组1                C．组2                D．组3
5．主频为12MHz的单片机，它的机器周期为（ C ）。
A．1/12微秒 B．0.5微秒 C．1微秒 D．2微秒
6．8051单片机共有（  B    ）个中断源  。
    A．4                B．5                 C ．6                  D．7
7．访问片外程序存储器时，只能用（   C   ）。
A．MOV 指令     B．PUSH指令      C．MOVX指令      D．MOVC指令
8．执行MOV     IE，#81H指令的意义是：（   B   ） 。
 A．屏蔽中断源    B．开放外部中断源0
 C ．开放外部中断源1     D．开放外部中断源0和1
9．在进行串行通信时，若两机的发送与接收可以同时进行，则称为（   D   ）。
A．半双工传送    B．单工传送     C．双工传送      D．全双工传送
10．程序计数器PC用来（      ）   。
 A．存放指令          B．存放正在执行的指令地址
 C．存放下一条的指令地址       D．放上一条的指令地址
11．定时/计数器的定时是指（ C ），定时/计数器的计数是指（ D ）。
A．对时间计数   B．外部事件定时 C．内部时钟计数  D．外部事件计数
12．开机复位后，CPU使用的是寄存器0组，地址范围是（   B  ）。
A．00H-10H       B．00H-07H        C．10H-1FH      D．08H-0FH
13．单片机8051的XTAL1和XTAL2引脚是（    D  ）引脚 。
 A．外接定时器         B．外接串行口        C．外接中断         D．外接晶振
14．单片机在与外部I/O口进行数据传送时，将使用（   C   ）线。
A．ALE  INT0     B．PSEN  ALE      C．WR  RD  ALE   D．ALE  INT1
15．下列指令中错误的是（  D    ）。
A．MOV   A，R4      B．MOV   20H，R4
C ．MOV   A，@R3    D．MOV @R4，R3
16．当 MCS—51复位时，下列说法正确的是（   D   ）。
A．PC=000H       B．SP=00H         C．SBUF=00H          D．（30H）=00H
17．在堆栈操作中，当进栈数据全部弹出后，这时SP应指向（   D   ）。
A．栈底单元        B．7FH单元
 C ．栈底单元地址加1       D．栈底单元地址减1
18．MCS－51有中断源（    A ）。
A．5个          B．2个            C．3个               D．6个
19．8051的程序计数器PC为16位计数器，其寻址范围是（   D ）。
  A．8K               B．16 K               C ．32 K               D．64 K
20．8031定时/计数器是否计满可采用等待中断的方法进行处理，也可通过对（  C ）的查询方法进行判断。
A．OV标志       B．CY标志        C．中断标志           D．奇偶标志
二、填空题
1．在 MCS-51单片机中，如采用6MHZ晶振，一个机器周期为 2微秒 。
2．当80C51的RST引脚上保持 1 个机器周期以上的低电平时，80C51即发生复位。
3．MCS-51系列单片机为      8    位单片机，若不使用MCS-51片内存储器，引脚/EA必须接     低电平0    。
4．在单片机扩展时，   P0   口和   P2   口为地址线。
5．异步串行数据通信的桢格式由 开始 位, 数据 位, 奇偶校验(附加) 位和 停止 位组成。
6．MCS-8051系列单片机字长是 8 位，有 40 根引脚。
7．当MCS-51单片机接有外部存储器时，P2口可作为 高8位地址总线 。
8．在 MCS-51中，PC和DPTR都用于提供地址，PC为访问 程序 存储器提供地址，而DPTR是为访问     数据    存储器提供地址。
9．程序状态寄存器PSW的作用是用来保存程序运行过程中的各种状态信息。其中CY为
进位 标志，用于无符号数加（减）运算，当进行 位加（减） 操作时作为位累加器。OV为 溢出 标志，用于有符号数的加（减）运算。
10．已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字5，它的字形代码应为 6DH ；若需显示字符‘A’，其字形代码为 77H 。
三、读程序题
1．该段程序的功能是： 查表求两数的平方和 。
ORG 1000H
START: MOV A，#2
ACALL SQR
MOV R1，A
MOV A，#4
ACALL SQR
ADD A，R1
MOV 40H，A
SJMP $
SQR: INC A
MOVC A， @A+PC
RET
TAB: DB 0，1，4，9，16，25，36，49，64，81
END
2．已知 ( R0 )=20H, (20H )=36H, (21H) =17H, (36H) =34H, 执行过程如下：
MOV  A , @R0
MOV  R0 , A
MOV  A , @R0
ADD   A , 21H
ORL   A , #21H
RL     A
MOV  R2 , A
RET
则执行结束（R0）=  36H  ，      (R2)=    D6H  。
3．已知（R1）=20H，（20H）=AAH，（1）请写出执行下列程序后A的内容；（2）写出每条指令执行后相关单元的内容。
MOV A，#55H （A）= 55H
ANL A，#0FFH （A）= 55H
ORL 20H，A （20H）= FFH
XRL A，@R1 （A）= FFH
CPL A （A）= 00H
4．设在31H单元存有#23H，执行下面程序：
           MOV  A, 31H
           ANL   A, #0FH
           MOV   41H, A
           MOV   A, 31H
           ANL    A, #0F0H
           SWAP   A
           MOV    42H, A
   则：(41H)=   03H      ，   (42H)=    02H 。
5．已知（R0）=20H, (20H ) =10H, (P0) =30H, (R2) =20H, 执行如下程序段后，( 40H ) = 45H 。
MOV  @R0 , #11H
MOV   A , R2
ADD  A , 20H
MOV  PSW , #80H
SUBB  A , P0
XRL  A , #45H
MOV  40H , A
四、设计编程题
1．将89C51的RXD（P3.0）和TXD（P3.1）短接，将P1.0接一个发光二极管，如图所示。编写一个自己发送自己接收的程序，检查单片机的串行接口是否完好（设fosc=12MHz,SMOD=0）。
2．设系统时钟频率为6MHz，试用定时器T0作为外部计数器，编写程序，实现每计到1000个脉冲后，使T1定时2ms，而后，T0又开始计数，这样反复循环。
（1）计算T0、T1的计数初值；
（2）设置方式控制字TMOD；
（3）编写程序。
3．设甲、乙两机采用方式1通信，波特率为4800bps，甲机发送0，1,2，…，1FH，乙机接收并存放在内部RAM以20H为首址的单元，试用查询方式编写甲、乙两机的程序（两机的fosc=6MHz，取SMOD=1）。
4．已知8051单片机的系统时钟为6MHz，利用定时器T0，是P1.2每隔350us输出一个50us脉宽的正脉冲。
（1）计算计数初值；
（2）设置方式控制字TMOD；
（3）编写程序。
5.利用8XX51单片机的P1口监测某一按键开关，使每次按键一次，输出一个正脉冲（脉宽随意），画出设计的完整电路图，并编写接口程序。
