广东电网变电站二次设备命名及标识规范
1、总则
为加强广东电网变电站二次设备运行管理，规范二次设备的名称和标识，方便现场变电站相关人员开展日常的运行、使用、维护及巡视工作，确保变电站二次设备运行状态良好，特制定本规范

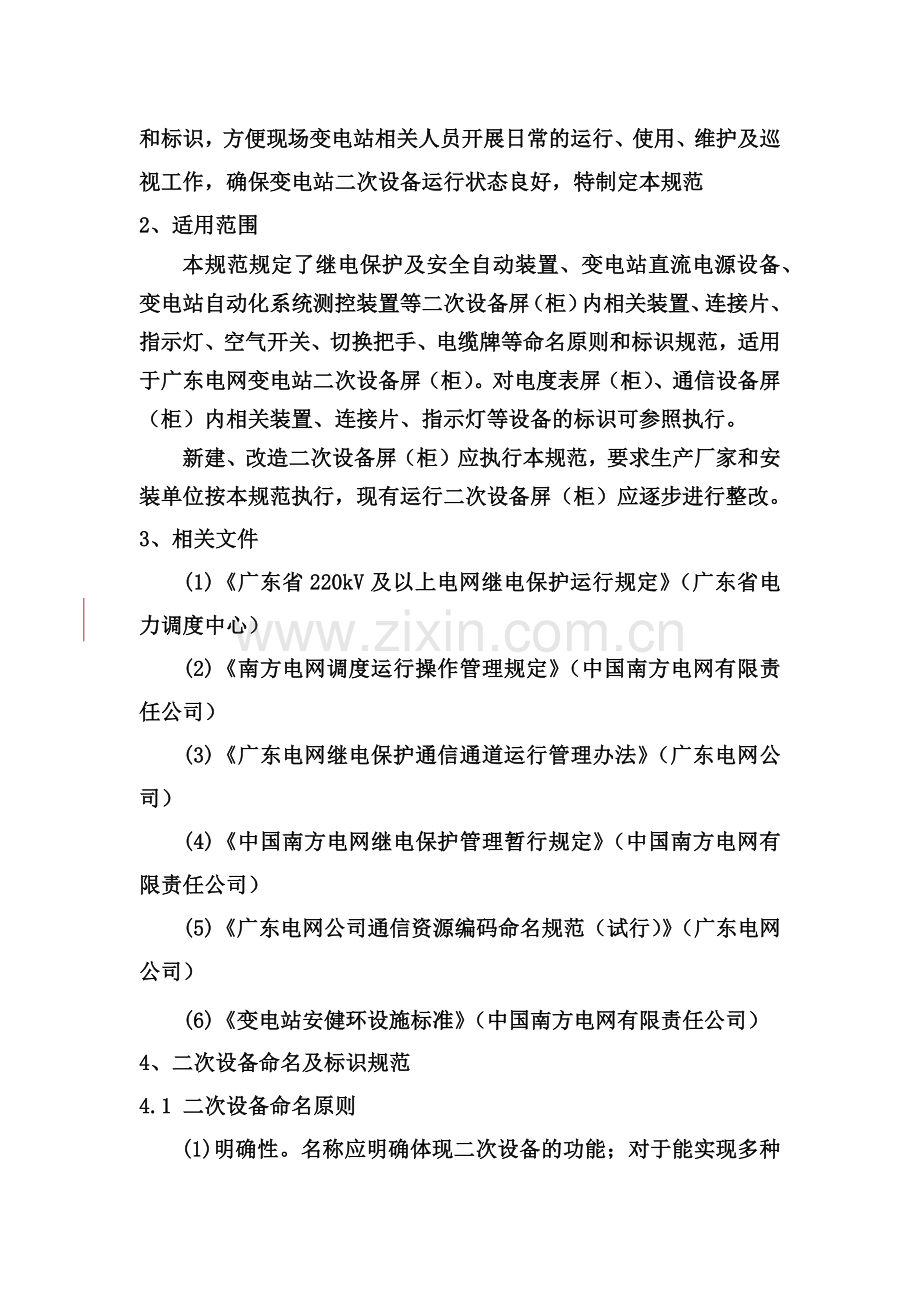

2、适用范围
本规范规定了继电保护及安全自动装置、变电站直流电源设备、变电站自动化系统测控装置等二次设备屏（柜）内相关装置、连接片、指示灯、空气开关、切换把手、电缆牌等命名原则和标识规范，适用于广东电网变电站二次设备屏（柜）。对电度表屏（柜）、通信设备屏（柜）内相关装置、连接片、指示灯等设备的标识可参照执行。
新建、改造二次设备屏（柜）应执行本规范，要求生产厂家和安装单位按本规范执行，现有运行二次设备屏（柜）应逐步进行整改。
3、相关文件
(1)《广东省220kV及以上电网继电保护运行规定》（广东省电力调度中心）
(2)《南方电网调度运行操作管理规定》（中国南方电网有限责任公司）
(3)《广东电网继电保护通信通道运行管理办法》（广东电网公司）
(4)《中国南方电网继电保护管理暂行规定》（中国南方电网有限责任公司）
(5)《广东电网公司通信资源编码命名规范（试行）》（广东电网公司）
(6)《变电站安健环设施标准》（中国南方电网有限责任公司）
4、二次设备命名及标识规范
4.1 二次设备命名原则
(1)明确性。名称应明确体现二次设备的功能；对于能实现多种功能的单套二次设备装置，以该装置的主要功能命名。
(2)唯一性。变电站内的同类二次设备不得与其它类二次设备同名、混淆。
(3)精简性。二次名称应精确简练，避免名称过于冗长。
(4)延续性。应尊重现有生产运行原先运行的命名习惯，名称一旦确定，应在一段时间内长期有效。
4.1.1二次设备屏（柜）命名规则
二次设备屏（柜）一般命名为××P××（设备名称，如保护等）屏（柜），要求二次设备室内的二次屏（柜）以××P编号，如保护屏一般命名为××P××线路保护屏和××P元件保护屏。
线路保护屏的命名：对只有一面屏的线路保护，命名为××P××线路保护屏，当一面线路保护屏内包含其它类型的保护时，保护屏命名应包含其它保护名称；对有两面屏的线路保护，分别命名为××P ××线路××（主一、主二或A相、B相）保护屏。
主变保护屏的命名：对只有一面屏的主变保护，命名为××P#××主变保护屏；对有多面屏的主变保护，分别命名为××P #××主变保护屏（Ⅰ、Ⅱ、Ⅲ、Ⅳ）。

以上命名原则举例如下表所示：
保护屏
命名
保护命名
对应保护装置
××P500kV横东甲线主一保护屏
横东甲线主一保护
RCS931DMM分相光纤电流差动及后备
横东甲线独立后备保护
RCS902D距离及零流后备
横东甲线辅A保护
RCS925A过压远跳
××P500kV横东甲线主二保护屏
横东甲线主二保护
RCS902DK纵联距离及后备
横东甲线辅B保护
主二屏内的RCS925A过压远跳
××P220kV增万甲线A相保护屏
增万甲线A相LFP901A高频保护
LFP901A 纵联保护及后备
2327断路器操作箱
CZX-22操作箱
增万甲线A相收发信机
LFX912收发信机
××P 220kV增万甲线B相保护屏
增万甲线B相LFP902A高频保护
LFP902A 纵联保护及后备
增万甲线失灵保护启动装置
LFP923A失灵保护启动装置
增万甲线B相收发信机
LFX912收发信机
××P 220kV东元甲线主一保护屏
东元甲线主一保护
CSL102A 纵联保护及后备
东元甲线断路器失灵保护及重合闸装置
CSI101A控制装置失灵保护及重合闸装置
2471断路器操作箱
FCX-12C操作箱
东元甲线光纤收发信机
GXC-01光纤收发信机
××P 220kV东元甲线主二保护屏
东元甲线主二保护
CSL101A 纵联保护及后备
东元甲线B相收发信机
SF-960A收发信机
××P #1主变保护屏Ⅰ
#1主变保护屏I主、后保护
RCS-978CG主保护及后备
××P #1主变保护屏Ⅱ
#1主变保护屏Ⅱ主保护
WBZ-500H差动保护
#1主变保护屏Ⅱ后备保护
WBZ-500H后备保护
#1主变保护屏Ⅱ失灵保护启动装置
DSP-508失灵启动
××P #1主变保护屏Ⅲ
#1主变保护屏Ⅲ主保护
WBZ-500H零差保护
#1主变保护屏Ⅳ操作箱
FST操作箱
#1主变保护屏Ⅲ管理机
WTX-201管理装置
××P #1主变保护屏Ⅳ
#1主变保护屏Ⅳ非电量保护
RCS-974FG非电量保护
#1主变保护屏Ⅳ2201开关操作箱
CZX-12R操作箱
#1主变保护屏Ⅳ电压切换箱及301开关操作箱
LFP-974电压切换箱及断路器操作箱
4.1.2 保护装置命名规则
4.1.2.1 110kV线路保护装置命名规则
⑴110kV线路保护称为XX线保护。
⑵110kV旁路保护命名为110kV旁路1030（或1031、190等）保护。
⑶110kV母联保护命名为110kV母联1012（或1026等）保护。
⑷110kV线路若配置两套保护，参照220kV线路命名规定。
4.1.2.2 220kV线路保护装置命名规则
⑴线路纵联保护使用了光纤通道、复用载波通道的，称为××线主保护。
⑵线路纵联保护均采用专用载波通道的，称为××线A相高频（XHz）、××线B相高频（XHz）、××线C相高频（XHz）保护。
⑶线路纵联保护通道相同的情况下（如同为光纤通道、复用载波通道），将有电流差动保护、方向保护的命名为××线主一保护，另一套为××线主二保护。
⑷线路纵联保护通道、原理均相同的情况下，有操作箱的保护屏命名为主一保护，另一保护屏为主二保护。
⑸对光纤通道和载波通道混用的线路保护，定义使用光纤通道的为主一保护，使用载波通道的为主二保护。
⑹无保护通道的线路保护，命名为××线独立后备保护。一条线路有多套此类保护的，称为××线独立后备保护一、二等。
⑺220kV旁路保护命名为220kV旁路2030（2070等）保护。有多套此类保护的，称为220kV旁路2030（2070等）保护一、二等。
⑻220kV母联保护命名为220kV母联2012（或2026等）保护。
4.1.2.3 500kV线路保护装置命名原则
500kV保护的命名按《中国南方电网有限责任公司继电保护运行规定》的要求执行。
⑴线路保护中利用通道构成的一整套全线速动快速保护装置称主保护，不上通道的保护装置称为独立后备保护。
⑵同一条线路如有多套主保护，依次命名为XX线主一保护、XX线主二保护等。（一般情况下，以边开关为准，从母线算起接入第一组CT回路的命名为主一保护，其余的照此排序）。
⑶同一条线路中仅有一套独立后备保护，命名为××线独立后备保护。配置多套独立后备保护称为独立后备保护一、二等。
⑷同一条线路的两套远跳保护命名为辅A保护、辅B保护，分别与线路主一保护、主二保护对应。
4.1.2.4 元件保护的命名原则
变压器、母线、开关、失灵、短引线、电抗器、电容器等保护依据其设备种类直接命名。
⑴母差保护：母线保护一般直接命名，如500kV×（Ⅰ、Ⅱ）M母差保护；若该母线保护为双配置的，则称为500kV×（Ⅰ、Ⅱ）M母差保护一、500kV×（Ⅰ、Ⅱ）M母差保护二等。
⑵变压器保护：双配置主后合一的保护装置命名为＃×变保护一、二；双配置主后分离的变压器保护装置，差动保护称为＃×变差动保护一、二，后备保护称为＃×变500kV（220kV等）侧后备保护一、二；双主单后分离配置的变压器保护装置，差动保护称为××站＃×变差动保护一、二，后备保护称为＃×变500kV（220kV等）侧后备保护；单主单后分离配置的变压器保护装置，差动保护称为＃×变差动保护，后备保护称为＃×变500kV（220kV等）侧后备保护。
若保护中，一套使用开关CT、另一套使用主变套管CT，则使用开关CT的命为保护一，套管CT的命为保护二；同时使用开关CT的，则命接靠母线CT回路的为保护一，另一套为保护二（500kV主变以边开关CT为准）。
非电量保护：命名为＃×变非电量保护。
⑶断路器保护命名为××断路器保护，双配置的则称为××断路器保护一和断路器保护二。
⑷失灵保护：独立220kV失灵保护，单配制的命名为220kV失灵保护，双配置的则称为220kV失灵保护一和二；失灵保护与母差保护合一的按照母差保护命名。
独立500kV失灵保护，单配制的命名为500kV失灵保护，双配置的则称为500kV失灵保护一和二；失灵保护与开关保护合一的按照开关保护命名。
⑸短引线保护命名为××线（××开关、＃×变）短引线保护，双配置的则称为××线（××开关、＃×变）短引线保护一和短引线保护二。
⑹开关充电保护和过流保护、三相不一致保护等称为辅助保护，依其类别直接称呼。
⑺电抗器保护：单配置的命名为××（设备编号）电抗器保护，双配置的则称为××（设备编号）电抗器保护一和二。
⑻电容器保护：命名为××（设备编号）电容器保护。
4.1.2.5保护通道的命名原则
⑴专用载波通道根据所在线路的加工相进行命名。
⑵一套线路纵联保护同时使用多路复用载波通道时，命名为载波通道一、载波通道二等；一套线路纵联保护同时使用多条路由光纤通道时，命名光纤通道一，光纤通道二等；线路两侧的通道命名必须相互对应。
⑶一套线路纵联保护同时使用载波通道和光纤通道时，命名为××线××纵联保护载波通道和光纤通道。
4.1.2.6保护光纤通道的尾纤命名原则
⑴尾纤命名为：“保护名称”＋“通道序号”＋“收（发）”；如一套保护仅一路光纤通道不加序号。
⑵举例说明：一套线路纵联保护使用一路光纤通道的，收发信尾纤分别命名为××线主一（或二）保护收、××线主一（或二）保护发；一套线路纵联保护使用两路光纤通道的，收发信尾纤分别命名为××线主一（或二）保护通道一收、××线主一（或二）保护通道二收、××线主一（或二）保护通道一发、××线主一（或二）保护通道二发。
⑶注意事项：线路两侧的光纤通道的收发尾纤应相反，如本侧为发的，对侧应为收；ODF屏的尾纤与本变电站保护屏尾纤同名。
4.1.3 安全自动装置命名规则
4.1.3.1稳控系统、稳控装置命名原则
⑴稳控系统命名原则
控制站（主站、子站）是按两套稳控装置配置的，对应通道，称“A套、B套”，通过A通道连接的稳控系统称为A套稳控系统，通过B通道连接的稳控系统称为B套稳控系统。
⑵主站稳控装置命名原则
主站两套稳控装置，对应通道，分别称为A套、B套稳控装置。每一套稳控装置的主机装置称为“A（B）套稳控装置主机”，从机装置按序号分别称为“A（B）套稳控装置＃1（2、3…）从机”。
⑶子站稳控装置命名原则
子站两套稳控装置，对应通道，分别称为A套、B套稳控装置。每一套稳控装置的主机装置称为“A（B）套稳控装置主机”，从机装置按序号分别称为“A（B）套稳控装置＃1（2、3…）从机”。
⑷执行站稳控装置命名原则
配置双套切负荷、切机执行站的，对应通道，分别称为A套、B套稳控装置。每一套稳控装置的主机装置称为“A（B）套稳控装置主机”，从机装置按序号分别称为“A（B）套稳控装置＃1（2、3…）从机”。
配置单套稳控装置的，称为稳控装置，稳控装置的主机装置称为“稳控装置主机”，从机装置按序号分别称为“稳控装置＃1（2、3…）从机”。
⑸稳控装置通道命名原则
XX主站A套稳控装置与YY子站A套稳控装置的通道称“XX主站至YY的A通道”，XX子站B套稳控装置与YY执行站稳控装置的通道称“XX子站至YY的B通道”，以此类推。
⑹稳控系统光纤通道的尾纤命名原则
a）尾纤命名为：“装置名称”＋“通道序号”＋“至对侧变电站”＋“收（发）”；
b)举例说明：主站A套稳控装置主机至XX站发。
c）注意事项：MUX-22的尾纤与本稳控装置尾纤同名；如一套保护仅一路光纤通道不加序号；如对侧变电站明确或采用广播形式传输信息“至对侧变电站”可以不标。
4.1.3.2低周减载装置等安全自动装置命名原则
低周减载、低周解列等安全自动装置依其功能直接称呼。
4.1.4 直流电源设备命名规则
4.1.4.1直流电源系统命名原则
⑴直流电源系统：
①直流电源充电系统：“屏号”＋“#序号”＋“直流系统充电机屏”，如：36P #1直流系统充电机屏。
②直流电源馈线系统：“屏号”＋“#序号”＋ “直流系统馈线屏”，如：37P #1直流系统馈线屏。
⑵直流电源母线：（考虑是否必要）
①直流电源控制母线：“#序号”＋“直流控制母线”＋“母线”＋“（控制母线编号）”，如：#1直流电源控制母线（DC 1KM）。
②直流电源合闸母线：“#序号”＋“直流合闸母线”＋“母线”＋“（合闸母线编号）”，如：#1直流电源合闸母线（DC 1HM）。
⑶蓄电池组：“#序号”＋“蓄电池组”，如：#1蓄电池组。
⑷直流系统序号采用阿拉伯数字，下同。
4.1.4.2直流电源装置命名原则
采用的描述组合:“所在屏名称”＋“#序号”＋“装置功能”，如：#1充电机屏#1充电模块、#1充电机屏#1集中监控器、#1充电机屏#1直流接地检测仪、#1充电机屏#1自动硅降压装置、#1蓄电池组#1在线检测装置。
4.1.4.3直流电源表计命名原则
采用的描述组合：“检测对象”＋“表计”，如：#1蓄电池组电压表。
4.1.4.直流系统开关命名原则
采用的描述组合：“开关编号”＋“开关名称”，如： ZK1 #1蓄电池输出开关， ZK3 #1母联/蓄电池转换开关，101Z #1主变保护电源Ⅰ。
4.1.5 二次设备屏体附件命名原则
4.1.5.1 连接片命名原则
⑴连接片名称一律采用“连接片编号”＋“设备型号”＋“功能（作用）”描述组合。
⑵用语说明
设备型号：实现该连接片功能（作用）的保护设备型号，如：RCS-978E、ISA-359D。
功能（作用）：应用简练的语言表达清晰该连接的功能，对于跳闸连接片应包含所跳开关的编号，如：1LP1 RCS-931A跳2829开关A相出口I。（连接片功能（作用）命名细则见附件1）。
4.1.5.2 空气开关命名原则
空气开关名称一律采用“空气开关编号”＋“空气开关功能作用”＋“（额定电流）”描述组合，如：1DK ××线2041开关操作电源（C4）；2DK ××线主一保护电源（B4）。
4.1.5.3 切换开关命名原则
(1)切换开关名称采用切换开关编号＋装置名称＋功能（作用）描述组合，如：1QK 主一保护重合闸切换开关。
(2)多个断路器切换开关在同一组屏的，采用切换开关编号＋装置编号＋功能（作用）描述组合，如：1QK 5041断路器重合闸切换开关。
(3)保护通道切换开关采用切换开关编号＋装置型号＋功能（作用）描述组合，如：9QK RCS-925A通道切换开关、2QK RCS-902 A相高频通道切换开关、1QK RCS-931BM 光纤通道切换开关。
4.1.5.4 保护屏体上按钮命名原则
(1)复归（试验、合闸、分闸）按钮名称一律采用复归按钮编号＋装置型号＋功能（作用）描述组合，如：11FA RCS941A复归按钮。
(2)多间隔同型号保护同一组屏的，采用复归按钮编号＋线路名称＋装置型号＋功能（作用）描述组合，如：11FA 信栅线RCS941A复归按钮。
4.1.5.5二次电缆命名原则
（1）二次电缆名称一律采用编号＋起点＋终点＋规格描述组合。
（2）电缆芯线标号套标识原则
①电缆芯线标号套标识一律采用回路编号+电缆编号+中文标识描述组合，如：B640Ⅱ/2SYH-135C/至500备自投屏。
②用语说明
中文标识：描述该电缆芯线去向。
4.2二次设备标识规范
4.2.1二次设备屏体标识规范
⑴颜色规定：采用白底红色黑体字标志牌。
⑵尺寸规定：800*65mm
⑶位置规定：粘贴在各保护屏正面的生产厂铭牌上部位置、背面的空气开关上部位置。
51P 220kV东元甲线主一保护屏
65
800
⑷图 例：

4.2.2二次装置标识规范
⑴颜色规定：采用透明底黑色黑体字标签纸，并且有2.25磅黑色边框。若黑色字体与装置面板颜色冲突则采用黑底白色字标签纸，并且有2.25磅白色边框。
⑵尺寸规定：80*18。
⑶位置规定：粘贴在装置左上方。
沙长乙线主一保护
⑷图 例：

4.2.3连接片标识规范
⑴颜色规定：要求区分功能和出口连接片，各单位可以视本单位习惯确定，建议功能连接片采用白底黑色黑体标签纸，出口连接片采用白底红色黑体标签纸，要求有2.25磅黑色边框。
⑵尺寸规定：40*12。
⑶位置规定：粘贴在连接片正上方。
⑷图 例：
1LP17 RCS-941
零序保护
1LP1 RCS-931
跳2232开关A相出口I

⑸其他规定：
①长期投入的连接片用红色圆点标识，随运行方式切换的连接片用黄色圆点标识，与其他二次屏关联的连接片用红色星形标识。圆点用反光纸制作，直径为15mm，原则上要求贴在连接片上下端连接柱间，现场条件无法做到指定区域粘贴的，可根据现场情况粘贴，但必须让操作人员能够直观判断。
②连接片名称标签和对应的连接片采用3-5mm宽的黑色反光条（各单位可以视本单位习惯确定）分组，规律布置的一排连接片为一组与不同排的有效分隔。框内的连接片和标签一一对应。
③多个间隔的保护、测控装置放置在同一屏（柜），不同间隔的连接片采用3-5 mm宽的蓝色反光条分隔；在分隔处左右两侧采用透明底黑色黑体字标签纸标明间隔名称，具体术语为“下侧为xx间隔”，即表示下侧为该间隔连接片，间隔名称标识采用装置标识的一样的颜色尺寸。

1LP XX保护
5LP XX出口
2LP XX保护

1LP XX保护
5LP XX出口
2LP XX保护

下侧为XX间隔
下侧为XX间隔
下侧为线路1
下侧为线路1X

4.2.4 空气开关标识规范
⑴颜色规定：采用黄底黑色黑体字标签纸，并且有2.25磅黑色边框。
⑵尺寸规定：30-40*18（或12）mm。
⑶位置规定：空气开关正上方。
⑷图 例：
1DK XX线路主一保护
电源（C4）

⑸直流屏内长期投入的空气开关用红色圆点标识，随运行方式切换的空气开关用黄色圆点标识，圆点直径为15mm，原则上要求贴在空气开关和名称标识之间，现场条件无法做到指定区域粘贴的，可根据现场情况粘贴，但必须让操作人员能够直观判断。
4.2.5切换开关、复归按钮、定值拨轮等附件标识规范
⑴颜色规定：黄底黑色黑体字标签纸，并且有2.25磅黑色边框。
⑵尺寸规定：30-40*18（或12）mm。
⑶位置规定：粘贴在切换开关、复归、定值拨轮按钮正下方。
⑷图 例：
1DQ
主一保护定值轮拨轮

4.2.6 指示灯标识规范
（1）颜色规定：透明底黑色黑体字标签纸，并且有2.25磅黑色边框。
（2）位置规定：粘贴在该指示灯正上端。
（3）图 例：
2056开关
A相合位置指示

4.2.7运行指示灯标识规范
（1）颜色规定：白色底红色箭头标签纸。
（2）尺寸规定：直径4～6mm。
（2）位置规定：粘贴在该运行状态下常亮或闪亮指示灯左端，箭头指向指示灯。
4.2.8二次电缆标识规范
二次电缆名称一律采用编号＋起点＋终点＋规格描述组合。
⑴颜色规定：采用白底黑色黑体字标识牌。
⑵尺寸规定：50*25mm，四角为圆弧。
⑶位置规定：屏体内电缆底部。
⑷图 例：
编号：
起点：
终点：
规格：
25
50

4.2.9光纤尾纤标识规范
⑴颜色规定：采用黄底黑色黑体字标签纸，并且无边框。
⑵尺寸规定：80*12mm。
⑶位置规定：离尾纤插头30-60mm处。
⑷标识方法：在标签纸上打印两各尾纤名称，沿标签纸中线对折贴在尾纤上。
⑸图 例：
××线主一保护发 ××线主一保护收

4.2.10二次接地点（有电联系，需要多组CT、PT一点接地的）标识规范
接地点描述＋接地电符号组合。
⑴颜色规定：采用白底黑色黑体字标识牌。在条件限制不能使用标识牌时，也可以用相同规格颜色的标签纸粘贴
⑵尺寸规定：50*25mm，四角为圆弧。
⑶位置规定：屏体内的一点接地的黄绿双色线两端。
⑷图 例：

4.2.11独立继电器的标识规范
⑴颜色规定：透明底黑色黑体字标签纸，并且有2.25磅黑色边框。
⑵尺寸规定：30-40*18（或12）mm。
⑶位置规定：粘贴在独立继电器的正下方。
⑷图 例：
1YJA
A相断线监察

（5) 多个间隔同的独立继电器放置在同一屏（柜），不同间隔的继电器采用3-5 mm宽的蓝色反光条分隔；在分隔处左右两侧标明间隔名称，具体术语为“下侧为xx间隔”，即表示下侧为该间隔连接片，间隔名称标识采用装置标识的一样的颜色尺寸。（形式与连片相同）
4.2.12回路辅助标识命名原则
回路相别＋回路编号＋名称编号（一次双重编号）＋回路名称组合。
4.2.13对于多组电流、电压回路接同一排端子的辅助标识规范
⑴颜色规定：黄底黑色黑体字标签纸，并且有2.25磅黑色边框。
⑵尺寸规定：30-40*50mm。
⑶位置规定：粘贴在对应电流端子位置相邻的线槽盖上。
⑷图 例：
A、B、C、N4211
第一串5021开关电流回路
A、B、C、N4211
红端线2257开关电流回路

A、B、C、L630Ⅱ
220kV1M母线PT
电压回路
A、B、C、N4611
#1主变高套管
电流回路

4.2.14警示意标识原则
在新安装或技改施工要求跳闸回路采用红色的端子与众不同，以提示注意。在老设备中可以采用红色的端子序号表示。
附件1：连接片功能（作用）命名细则
1.功能类连接片
功能类连接片是指其投、退直接影响某功能是否投入或退出运行的连接片，功能类连接片不能在功能称谓前加动词，以避免操作复诵时造成混淆。连接上此类连接片表示对应功能的投入运行，注意对于连接上此类连接片表示某功能退出运行，需在名称后面明确标出“退出”，如：1LP1 RCS-931A高压侧相间后备保护，1LP5 RCS-978E 220kV侧电压退出。
2.跳闸出口类连接片
跳闸出口类连接片是其投、退直接影响断路器跳、合闸的连接片。此类连接片在回路上直接连接到断路器跳、合闸线圈。此类连接片功能（作用）描述为：“跳（或重合闸）”＋“XX（编号）开关”＋“相别（如A相、B相、C相、三相等）”＋“出口”＋“线圈组别（罗马字母表示）”，如：1LP1 RCS-931A跳2232开关A相出口I，1LP4 RCS-931A重合闸2232开关出口。
3.通道类连接片
通道类连接片是指其投、退直接影响通道的有关功能的连接片。此类连接片功能（作用）描述为：“通道名称”（如载波一、光纤二等）＋“压板功能”（如收信、发信、导频消失等），如：1LP9 FOX-41光纤二收信、1LP2 RCS-990稳控装置总通道投入。
4.启动类连接片
启动类连接片是指其投、退直接开放某功能的连接片。此类连接片功能（作用）描述为： “XX（编号）开关”＋“相别（如A相、B相、C相、三相等）”＋“启动”＋“开放的功能类别（如失灵、重合闸等）”。
5．闭锁类连接片
闭锁类连接片可分为两种：一是投入连接片时将有关功能闭锁，另一为投入连接片时将有关功能向其他保护开放。前一种连接片功能（作用）描述为：“闭锁”＋“XX（编号）开关”＋“连接片的功能（如重合闸、定值更改、信息上传等）；后一种连接片功能（作用）描述为：“连接片的功能（如变高复压、变中复压等）”。如：1LP15 RCS-925闭锁5041开关重合闸。
6.备用连接片
备用连接片统一命名为“备用”，并且将连接片拆除。
