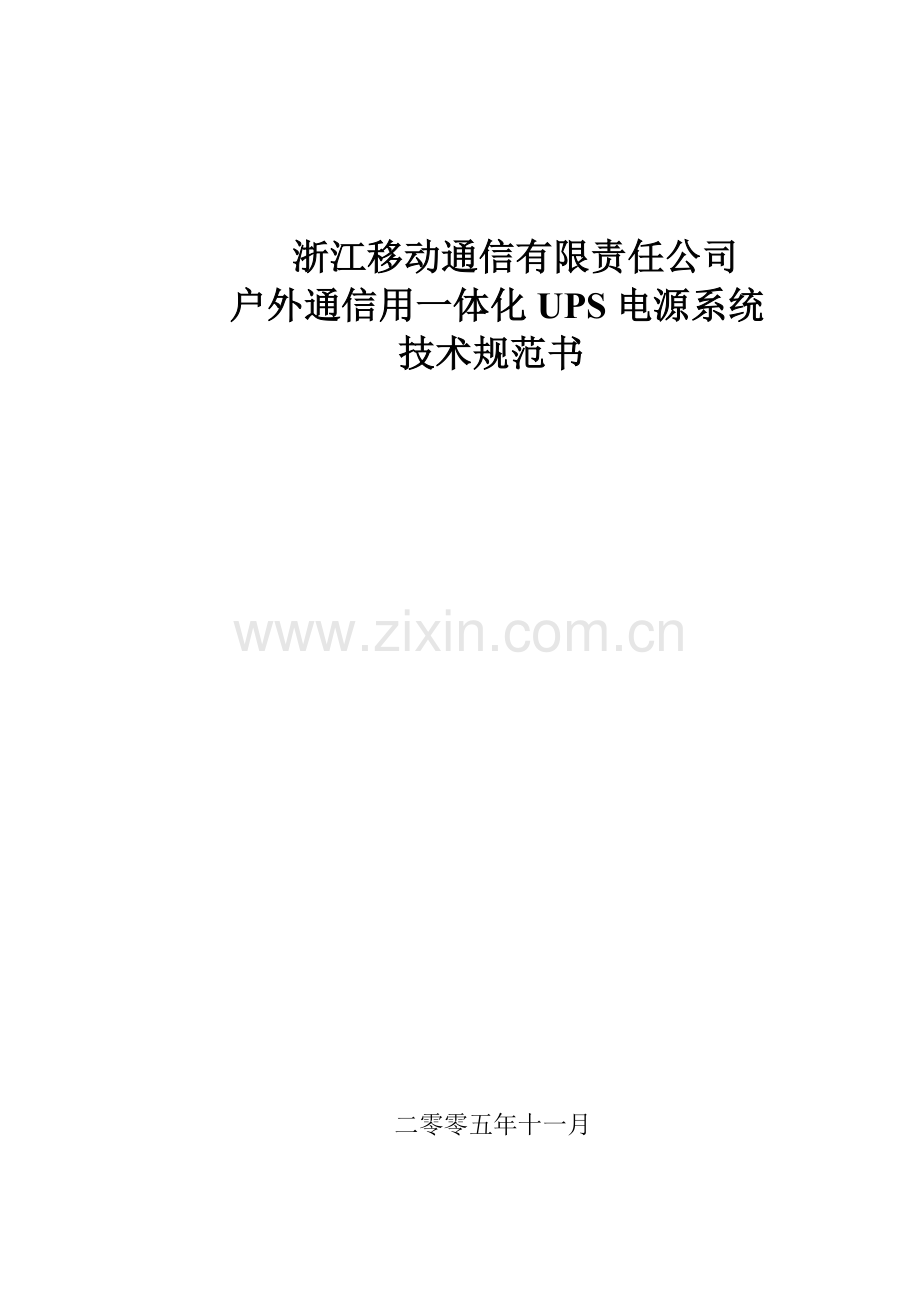

浙江移动通信有限责任公司
户外通信用一体化UPS电源系统
技术规范书

二零零五年十一月

一、概述
(1) 本文件为浙江移动户外通信用一体化UPS电源系统设备招标文件的技术规范书。
(2) 本技术规范书的编制依据是根据中国信息产业部“通信局(站)电源系统的总技术要求”等有关规定编制。
(3) 参与选型及报价的设备必须符合本技术规范书的要求，如相关要求低于本技术规范书的要求应论述其理由。
(4) 设备必须具有入网证，并能提供设备技术数据和电原理图及安装图。
(5) 本技术的解释权属于浙江移动通信有限责任公司。

二、范围
本技术规范规定了户外通信用一体化不间断电源——UPS的技术要求、标志、包装、运输存储。
本技术规范适用于各类户外干放、直放站、微蜂窝等通信用静止型不间断电源。

三、定义
户外通信用一体化UPS电源系统在构成上，主要有五部分组成，包括户外专用UPS主机、蓄电池组、输入输出配电、防雷保护和一体化户外机柜。几部分相互配合，实现在市电正常时使用市电能量向通信设备提供纯净稳压的交流电，市电故障时使用蓄电池能量向通信设备提供纯净稳压的交流电。各部分可集成安装在一体化机柜内或蓄电池组独立安装。
参与报价设备厂家需详列一体化电源柜体尺寸、质量，电池柜尺寸、质量以及各组成部分主要技术指标。

四、一体化户外机柜技术要求
1、 柜体采用热镀锌钢板、需防锈处理，表面喷塑。满足室外安装和室外工作的防雨、防尘、防潮、防盗要求，外观美观。
2、 防护等级：IP55。
3、 温度范围：-25℃~+55℃。
4、 湿度范围：5%~95%。
5、 挡阳棚要求：能够挡住30度角的太阳光。
6、 安装/维护方便：提供多种可选安装配件，可以满足抱大杆、抱小杆、壁挂和落地等多种安装要求。
7、 振动运输实验:按照GB/T14715－93中5.3.2条
高低温储存实验:贮存条件：YD/T1059-200
测试标准：YD/T1059-2000
8、 内部合理布局，可满足UPS立式、卧式等各种安装方式。电池仓外置时，其电池仓柜体需满足上述要求。
9、 机柜应具有良好的散热装置，在太阳暴晒环境下，柜内温度不高于40℃。

四、UPS技术要求
1 容量系列
单相输入单相输出设备容量系列（VA）：300、500、1000、2000。
工作模式：
300W、500W系列：后备式（含参数调压器）；
1000W、2000W系列：有旁路的单一在线式不间断供电系统。
2 主要要求
2.1 环境条件
2.1.1 正常使用条件
环境温度：5℃~40℃；相对湿度≤93℃{(40±2) ℃，无凝露}
海拔高度应不超过1000m；若超过1000m时应按GB/T3859.2规定降容处理。
2.1.2 贮存运输环境及机械条件
温度：-25℃~+55℃（不含电池）
振动、冲击条件应符合GB/T 14715—93中5.3.2规定。
2.2 外观与结构
2.2.1 机箱镀层牢固，漆面匀称，无剥落、锈蚀及裂痕等现象。
2.2.2 机箱表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。
2.2.3 各种开关便于操作，灵活可靠。
2.3 电气性能
（1） 输入电压：220VAC；在可变范围（+25% ，-25%）内满载工作，在（120VAC，160VAC）范围内随线性递减，电压低于120VAC时能半载工作。
（2） 过压保护点：310v（回差20v）。
（3） 输入功率因素：>0.96。
（4） 输入电流谐波成分：<25%（3~39次THDA）。
（5） 输入频率：50Hz±4%。
（6） 频率跟踪范围：50Hz±4%可调。
（7） 频率跟踪速率：≤1Hz/s。
（8） 输出电压稳压精度：±2%。
（9） 旁路频率在50Hz±10％范围内时，输出跟踪旁路频率，相位差小于3度；电池工作时，输出频率固定为50Hz≤±0.2％。
（10） 输出波形失真度：≤3%（线性负载）；5%（非线性负载）。
（11） 输出电压不平衡度：≤5%。
（12） 动态电压瞬变范围：±5%。
（13） 瞬变响应恢复时间：≤60ms。
（14） 市电电池切换时间：<4ms。
（15） 旁路逆变切换时间：<4ms。
（16） 电源效率：≥87%（满载）。
（17） 输出功率因素：0.7。
（18） 输出电流峰值系数：≥ 3:1。
（19） 过载能力：3min（102~125%）；10s（125~150%）；200ms（大于150%）。
（20） 噪声（1m）：<50dB(A)。
2.4 电磁兼容限值
2.4.1 传导干扰
在150kHz～30MHz频段内，系统电源线上的传导干扰电平应符合YD/T983—1998中5.1表2中规定的限值。
2.4.2在30～1000MHz频段内系统的电磁辐射干扰电压电平应符合YD/T983—1998中5.2表4中规定的限值。
2.4.3抗干扰性能要求
应符合YD/T983—1998中7.3表9和续表9中规定的判断准则。
2.5 保护功能
2.5.1 输出短路保护：
输出负载短路时，UPS应立即自动关闭输出，同时发出声光告警。
2.5.2 输出过载保护：
输出负载超过UPS额定负载时，应发出声光告警；超出过载能力时，应转旁路供电。
2.5.3 过温度保护：
UPS机内运行温度过高时，发出声光告警并自动转为旁路供电。
2.5.4 电池电压低保护：
当UPS在电池逆变工作方式时，电池电压降至保护点时发出声光告警，停止供电。
在按长时间后备放电时间配置电池 （即需扩充充电器或独立外置充电器）的情况下，UPS也应当具备低电压保护功能。
2.5.5 输出过欠压保护：
UPS输出电压超过设定过、欠电压值时，发出声光告警并转为旁路供电。
2.5.6 抗雷击浪涌能力：
UPS应具有防雷装置，能承受模拟雷击电压波形10/350μS，幅值为5KV的冲击5次，模拟雷击电流波形8/20μS，幅值为20KA的冲击5次，每次冲击间隔为1min，设备仍能正常工作。
2.6 遥测、遥信性能
2.6.1 UPS应具备RS232或者RS485/422标准通信接口，并提供与通信接口配套使用的通信线缆和各种告警信号输出端子。另外，系统能提供若干路干接点输出，便于监控接入。
2.6.2 遥测：
输入电压、直流输入电压、输出电压、输出电流、输出频率、标示蓄电池电压（可选），标示蓄电池温度（可选）。
2.6.3 遥信：
UPS/旁路供电、蓄电池放电电压低、市电故障、UPS故障。
2.6.4 UPS应具有人机接口，中文简易操作面板。
2.7 电池组智能管理功能
UPS应具有定期对电池组进行自动浮充、均充转换，电池组自动温度补偿及电池组放电纪录功能。
在按长时间后备放电时间配置电池 （即需扩充充电器或独立外置充电器）的情况下，UPS也应当具备以上功能。
2.8 外壳防护要求
UPS保护接地装置与金属外壳的接地螺钉间应具有可靠的电气连接，其连接电阻应不大于0.1Ω。
2.9 安全要求
2.9.1 绝缘电阻
UPS的输入端、输出端对地施加500V直流电压时，绝缘电阻应大于2MΩ
2.9.2 绝缘强度
UPS的输入端、输出端对地应能承受50Hz、2000V的交流电压1min，漏电流应小于10mA；或者2800V直流电压1min ，漏电流应小于1mA，无击穿，无飞弧。
2.9.3 对地漏电流
UPS机壳对地的漏电流应大于3.5mA。
2.10 可靠性要求
UPS设备在正常使用环境条件下，平均无故障间隔时间MTBF应不小于100000h（不含蓄电池）。

五、后备电池组技术要求
1、 蓄电池要求单体为12V胶体电池。
2、 浮充电压：13.20~13.80V/cell；均衡充电电压：13.8~14.1V/cell。
3、 蓄电池端电压的均衡性:由若干个单体组成的蓄电池组,其单体间的开路电压最高与最低差值≤20mv；蓄电池进入浮充状态24h，各蓄电池之间的端电压差应≤90mv。
4、 蓄电池静置备8天后其容量保存率不低于96% 。
5、 使用寿命：在浮充状态下不少于4－6年。
6、 防酸雾性能：蓄电池在正常的工作过程中应无酸雾逸出；防爆性能：蓄电池在充电过程中遇有明火内部不应引爆；气密性：蓄电池应能承受50Kpa的正压或负压而不破裂、不开胶、压力释放后壳体无残余变形。阻燃性能：蓄电池壳、盖应采用阻燃材料，其性能应符合GB/T2408-1996中的第8.3.2FH-1（水平级）和第9.3.2FV-0（垂直组）的要示。
7、 电池组（例每组48V）应有所需的完整安装及连接材料，满足抗震需要。
8、 电池深放电恢复能力：电池深放电12小时内，可再充电到额定容量的95%。
9、 环境条件：设备在-25～50℃环境温度下正常使用，相对湿度：≤90％（40±2℃时）。
10、电池配置表
蓄电池总容量根据4种规格UPS满载设计，10小时放电时间
UPS主机容量
电池电压
电池型号
放电时间
备注
300VA/210W
12V
12V/200AH
10.3H
具体配置可根据需求调整
500VA/350W
24V
12V/200AH
12.3H
1000VA/700W
36V
12V/200AH
9.3H
2000VA/1400W
72V
12V/200AH
9.3H
UPS应满足上述电池的充电要求，并实现前节提到的电池管理功能，要求厂家在标书中分别列出UPS设备中整流器及逆变器容量、规格及电池管理功能。

六、配电单元技术要求
1、 市电总输入容量要满足设备功率、电池充电功率需求，配置1路总断路器。
2、 配置C级浪涌保护装置（浪涌保护器要求选用进口限压型的产品）。
3、 输出要求采用2-3路5A空气开关，空气开关元件要求采用SCHNEIDER或ABB的产品。

七、标志、包装、运输和贮存
1、 标志：设备表面适当位置应装有产品铭牌，产品铭牌的型式、尺寸要求应符合 YD/T122－1997的规定。
2、 包装：设备的包装应符合GB3873－83 的规定。
3、 运输：设备包装后能适用汽车、火车、飞机等方式运输，并能保证不受损坏。
4、 贮存：设备应贮存在无酸碱、硫化合物及其它有害气体的干燥、通风的库房中，不允许露天存放。

附件（GB/T 14715－93中5.3.2）
产品应能承受表一所规定的振动要求和表二所规定的冲击要求和表三所规定的包装跌落要求，试验后的产品的外观、结构不应有损伤，工作应正常。
表一
项目
数值
共振搜索
频率范围（HZ）
5～55
扫描速率 oct/min
≤1
位移幅值 mm
0.15
共振保持
位移幅值 mm
0.15
时间 min
10
振动循环
频率范围（HZ）
5～55～5
位移幅值 mm
0.15
扫描速率 oct/min
≤1
次数
2

表二
加速度 m/s2
保持时间 ms
冲击次数
波形
100
11±1
x.y/z三个轴向面每面各3次
半正波形

表三
包装质量 kg
迭落高度 mm
≤15
1000
＞15～30
800
＞30～40
600
＞40～45
500
＞45～50
400
＞50
300
