货架系统设备技术要求.docx

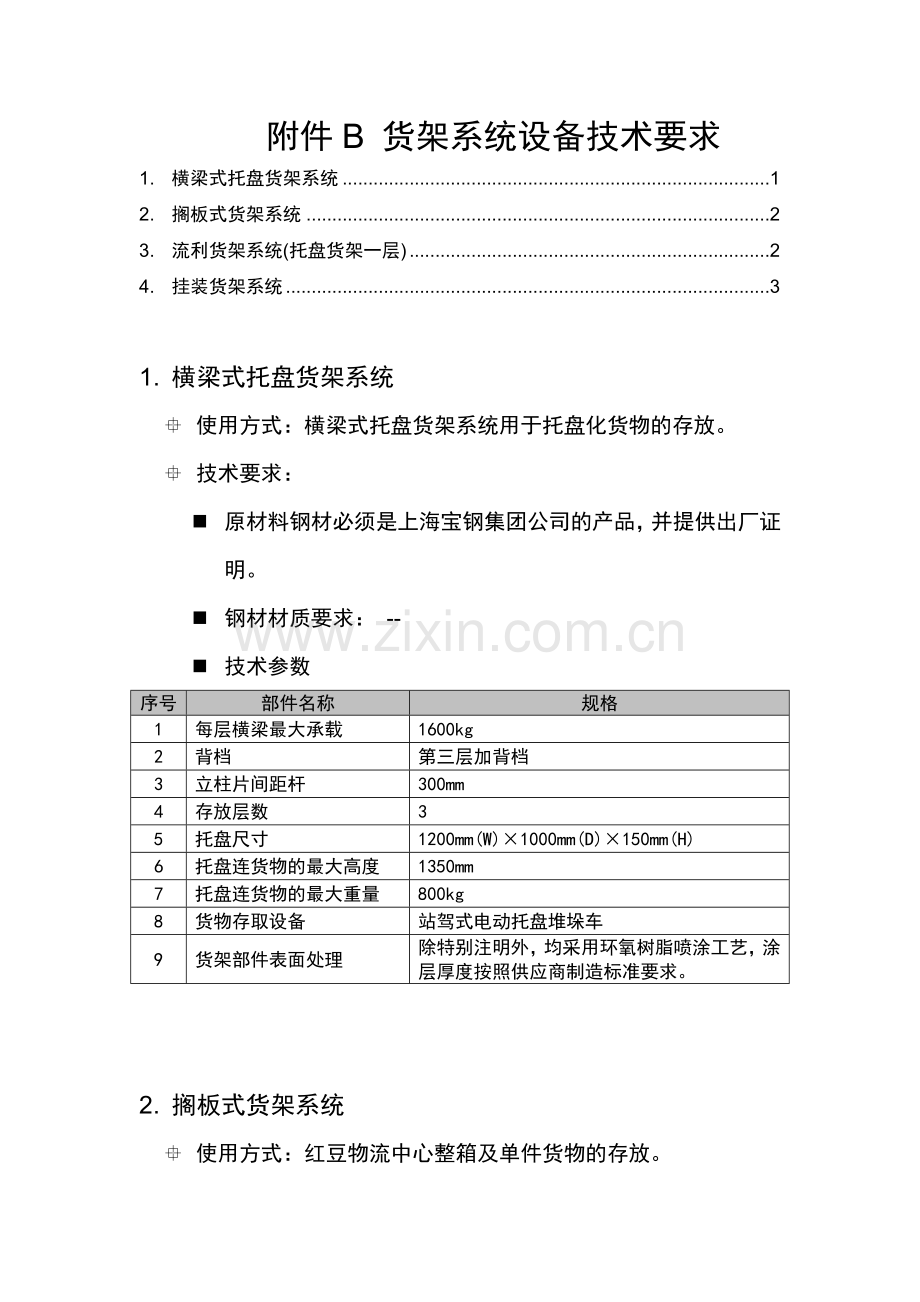

附件B 货架系统设备技术要求
1. 横梁式托盘货架系统 1
2. 搁板式货架系统 2
3. 流利货架系统(托盘货架一层) 2
4. 挂装货架系统 3

1. 横梁式托盘货架系统
° 使用方式：横梁式托盘货架系统用于托盘化货物的存放。
° 技术要求：
n 原材料钢材必须是上海宝钢集团公司的产品，并提供出厂证明。
n 钢材材质要求： --
n 技术参数
序号
部件名称
规格
1
每层横梁最大承载
1600kg
2
背档
第三层加背档
3
立柱片间距杆
300mm
4
存放层数
3
5
托盘尺寸
1200mm(W)×1000mm(D)×150mm(H)
6
托盘连货物的最大高度
1350mm
7
托盘连货物的最大重量
800kg
8
货物存取设备
站驾式电动托盘堆垛车
9
货架部件表面处理
除特别注明外，均采用环氧树脂喷涂工艺，涂层厚度按照供应商制造标准要求。

2. 搁板式货架系统
° 使用方式：红豆物流中心整箱及单件货物的存放。

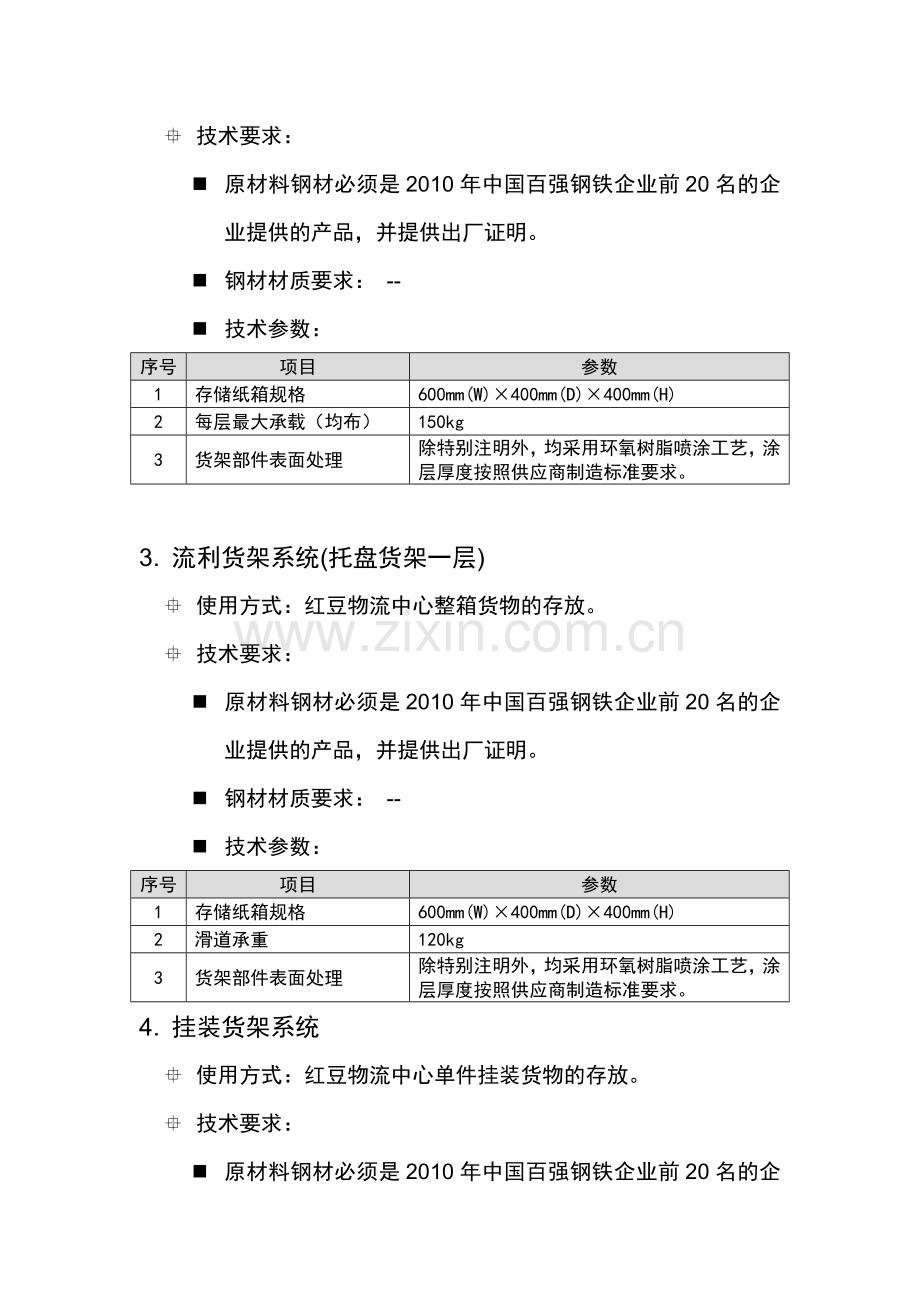

° 技术要求：
n 原材料钢材必须是2010年中国百强钢铁企业前20名的企业提供的产品，并提供出厂证明。
n 钢材材质要求： --
n 技术参数：
序号
项目
参数
1
存储纸箱规格
600mm(W)×400mm(D)×400mm(H)
2
每层最大承载（均布）
150kg
3
货架部件表面处理
除特别注明外，均采用环氧树脂喷涂工艺，涂层厚度按照供应商制造标准要求。

3. 流利货架系统(托盘货架一层)
° 使用方式：红豆物流中心整箱货物的存放。
° 技术要求：
n 原材料钢材必须是2010年中国百强钢铁企业前20名的企业提供的产品，并提供出厂证明。
n 钢材材质要求： --
n 技术参数：
序号
项目
参数
1
存储纸箱规格
600mm(W)×400mm(D)×400mm(H)
2
滑道承重
120kg
3
货架部件表面处理
除特别注明外，均采用环氧树脂喷涂工艺，涂层厚度按照供应商制造标准要求。
4. 挂装货架系统
° 使用方式：红豆物流中心单件挂装货物的存放。
° 技术要求：
n 原材料钢材必须是2010年中国百强钢铁企业前20名的企业提供的产品，并提供出厂证明。
n 钢材材质要求： --
n 技术参数：
序号
项目
参数
1
存储货物规格
500mm(D)×900mm(H)
2
滑道承重
120kg
3
货架部件表面处理
除特别注明外，均采用环氧树脂喷涂工艺，涂层厚度按照供应商制造标准要求。

备注：
2010年中国百强钢铁企业前20名企业名单
第1 上海宝钢集团公司 上海市
第2 首钢总公司(集团) 北京市
第3 鞍山钢铁集团公司 辽宁省
第4 武汉钢铁(集团)公司 湖北省
第5 江苏沙钢集团有限公司 江苏省
第6 莱芜钢铁集团 山东省
第7 太原钢铁(集团)有限公司 山西省
第8 济南钢铁集团总公司 山东省
第9 马鞍山钢铁股份有限公司 安徽省
第10 邯郸钢铁集团有限责任公司 河北省
第11 攀枝花钢铁(集团)公司 四川省 钢铁
第12 唐山钢铁集团有限责任公司 河北省
第13 本溪钢铁(集团)有限责任公司 辽宁省
第14 南京钢铁集团有限公司 江苏省
第15 北台钢铁(集团)有限公司 辽宁省
第16 杭州钢铁集团公司 浙江省
第17 包钢集团 内蒙古自治区
第18 天津天铁冶金集团有限公司 天津市
第19 青岛钢铁控股集团有限责任公司 山东省
第20 江苏华西集团公司 江苏省
