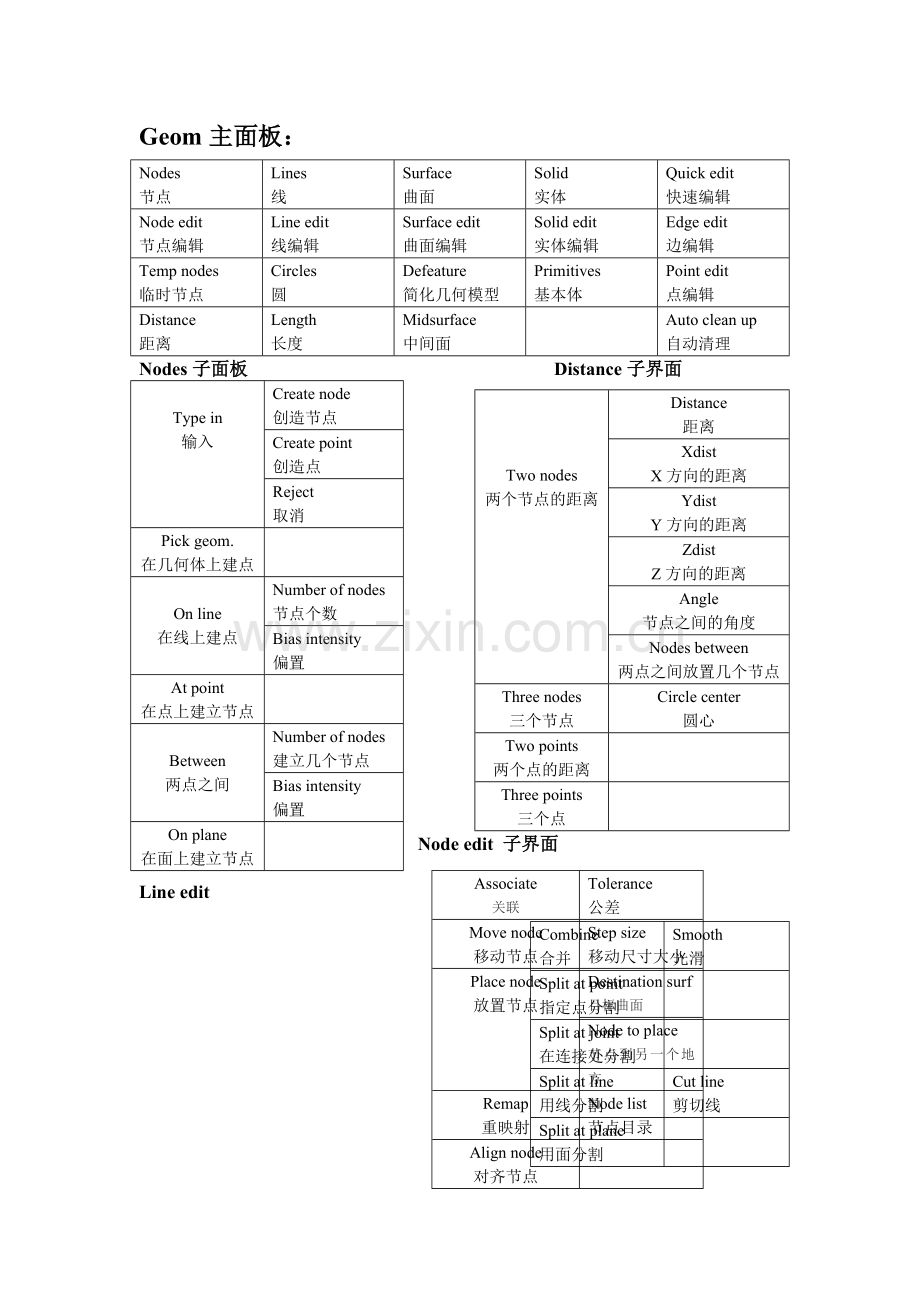

Geom主面板： Nodes 节点 Lines 线 Surface 曲面 Solid 实体 Quick edit 快速编辑 Node edit 节点编辑 Line edit 线编辑 Surface edit 曲面编辑 Solid edit 实体编辑 Edge edit 边编辑 Temp nodes 临时节点 Circles 圆 Defeature 简化几何模型 Primitives 基本体 Point edit 点编辑 Distance 距离 Length 长度 Midsurface 中间面 Auto clean up 自动清理 Nodes子面板 Distance子界面 Type in 输入 Create node 创造节点 Create point 创造点 Reject 取消 Pick geom. 在几何体上建点 On line 在线上建点 Number of nodes 节点个数 Bias intensity 偏置 At point 在点上建立节点 Between 两点之间 Number of nodes 建立几个节点 Bias intensity 偏置 On plane 在面上建立节点 Two nodes 两个节点的距离 Distance 距离 Xdist X方向的距离 Ydist Y方向的距离 Zdist Z方向的距离 Angle 节点之间的角度 Nodes between 两点之间放置几个节点 Three nodes 三个节点 Circle center 圆心 Two points 两个点的距离 Three points 三个点 Node edit 子界面 Associate 关联 Tolerance 公差 Move node 移动节点 Step size 移动尺寸大小 Place node 放置节点 Destination surf 目标曲面 Node to place 节点到另一个地方 Remap 重映射 Node list 节点目录 Align node 对齐节点 Line edit Combine 合并 Smooth 光滑 Split at point 指定点分割 Split at joint 在连接处分割 Split at line 用线分割 Cut line 剪切线 Split at plane 用面分割 Smooth line 使线光滑 Smooth corners 平滑转角 Min tangent angel 最小切线角度 Extend line 延长线 Follow curvature 原有曲率 Lines子界面 From nodes 通过节点 Linear 线性的 Offset 偏移 Offset by midline 通过中线偏移 From surf edges 曲面边缘偏移 Original component 偏移到原始组件里 From features 通过特性选取 Ignore element normal 忽略法向单元 Break angle 打断角度 Feature angle 特性角度 At intersection 交集处 Surfs with plane 面上的曲面 Elements with plane 面上的单元 Line with plane 面上的线 Smooth lines 光滑线 At tangent 切线 Check points 检查点 Fillets 圆角 Radius 半径 Trim original lines 修剪线段 D Defeature 子界面 Pinholes 小孔 Surf fillets 曲面倒角 Diameter 直径 Surf fillets 曲面倒角 Find fillets by profile 通过轮廓选取倒角 Find fillets in selected 在选择的部分选取倒角 Edge fillets 边倒角 Trim-intersect 修剪相交 Duplicates 复制 Cleanup tolerance 清除公差 Symmetry 对称面 Find symmetry 寻找对称 Reorganize 重组 Delete positive 删除当前 Delete negative 删除复制体 Circles 子界面 Center & radius 圆心& 半径 Circle 圆 Radius 半径 Offset 偏移量 Points & vector 点 & 向量 Three points 三个点 Find center 寻找中心 Trim with nodes 通过节点修剪 Multiple node 多个节点 Node normal to edge 矢量节点到边界 Trim with lines 通过线修剪 Along a vector 沿着矢量 Entire surface 全部的曲面 Keep line Endpoints 保持线的终点 All attached surface 所有接触面 Trim with surfs/plane 用曲面/平面修剪 With plane 用平面 With surfs 用曲面 Self intersecting surfs 自定义曲面 Untrim 还原修剪 At cursor 手动选取 All trim lines of surfs 所有曲面上的修剪线 Internal trim lines 内部修剪线 Offset 偏移 Disjoint offset 部分偏移 Remove degenerations 移除 Extend Cross Extension 同过延伸使交叉 Extend selected surf edges 延伸选择的曲面边界 Shrink 缩放 Surfaces子界面 Surface edit子界面 Ruled 规则面 Auto reverse 自动翻转 Spline /filler 样条线 / 填充线 Auto create（free edges only）自动创建（自由边） Skin 蒙皮 Keep tangency 相切 Drag / spin 拉伸 / 旋转 Drag along vector 沿着矢量拉伸 Drag along line 沿着线拉伸 From FE 通过单元 Auto detect features 自动检查特性 Mesh-based auto tolerance 网格自动调整公差 Surface complexity 曲面复杂度 Split by components 通过组件分割 Associate nodes 关联节点 Fillets 圆角 auto select whole edge 自动选择整个边界 Pick angel 拾取角度 Radius 角度 Midsurface 子界面 Auto midsurface 自动抽取中间面 Closed solid 闭合实体 Extract 抽取 Extraction options 提取选项 Sort 分类 Surface pair 配对曲面 Combine with adjacent plates 连接与之相邻的板 Combine all adjacent plates 连接所有相邻的板 Result in middle surface comp 结果保存在中面组件中 Quick edit 快速编辑 Target type 目标样式 Point to offset 指定偏移量 Target location 目标位置 Pilot point Assign target 赋值目标 Point to offset 指定偏移量 Accept target 接受目标 Pilot point Remove target 移除目标 Replace edge 替代边缘 Retained edge 要保留的边缘 Edge to move 要移动的边界 Extend surface 延伸曲面 Surfaces to extend 延长曲面 Max extension distension 最大移动距离 View thickness 查看厚度 Show surfaces thickness 观察曲面厚度 Set thickness 设置厚度 Solids 子界面 Bounding surfs 曲面边界 Auto select solid surfaces 自动选择实体曲面 Surfs component 保存到曲面组件中 Drag along vector 沿着向量拖动 Merge solids at shared edges 合并重合实体边界 Drag along normal 沿着法向拖动 Drag along line 沿着线拖动 Frame mode 框架模式 Reference node 参照节点 Transformation plane 变换平面 Spin 旋转 Trim with nodes 通过节点修剪 Extend trimmer 延伸修剪 Trim with lines 线修剪 With cut line 通过剖切线 With bounding lines 通过边界线 Drag a cut line 手动画剖切线 With sweep lines 通过扫率曲线 Sweep to 选择曲线 Trim with plane/surf 平面/曲面修剪 With plane 通过面 With surfs 通过曲面 Merge 合并 To be merged 选取合并的实体 Merge by removal 通过分割面合并实体 Remove scratches 删除刮伤 Detach 分离 To Detach 要分离的实体 Boolean 布尔运算 Operating type 操作类型 Operating 具体操作 Solid edit 子界面 Primitives 子界面 Square/block 正方形/块 Cylinder/cone 圆柱体/圆锥 Full cone 整个圆锥 Partial cone 部分圆锥 Botton center 底面中心 Botton center 底面中心 Normal vector 法向量 Normal vector 法向量 Top radius 顶部半径 Major vector 主向量 Base radius 根部半径 Start angle 起始角度 Height 高度 End angle 终止角度 Axis ratio 轴比率 Sphere 球体 By center and radius 通过中心和半径 For partial sphere 部分球体 For 4 nodes sphere 通过四点创建球体 Theta begin 起始角度 Theta end 终止角度 Phi begin 起始直径 Phi end 终止直径 Torus 圆环 Minor radius 内环半径 Major center 外环中心 Major radius 外环半径 Minor center 内环中心 Add 增加 At cursor 光标选取 Suppress 废除 Multiple points 多重边界 Break angle 打断角度 Replace 替代 Move point 去除的点 Retained point 保留的点 Release 释放 Project 投影 Points to edges 点投影到线 Points to surfs 点投影到曲面 Distance tolerance 距离公差 Angle tolerance 角度公差 Internal points onto its surfs 内部点映射到曲面 Edge edit 子界面 Point edit 子界面 Toggle 忽略 At cursor 光标选取 Cleanup tolerance 公差 Suppress 压缩 Break angle 打断角度 Replace 替代 Move edge 要移动的边 Retained edge 要保存的边 Equivalence 合并 Equiv across comps 通过组件合并 Equiv free edges only 仅合并自由边 Unsplit 清除分割 Multiple edges 混合边界 Edge fillets 边界倒角 Min radius 最小半径 Max radius 最大半径 Min angle 最小角度 Trim-intersect 修剪相交 By feature 通过特性 Close orphan 关闭孤行 Angle surfs 曲面角度 Offset surfs 偏移曲面 Min fillet 最小倒角 Max fillet 最大倒角 Angel vertex 顶点角度 Shape ratio 形状比例 Min edge 最小边缘 Auto cleanup 子界面 Topology cleanup parameters 拓扑清理参数 Use current parameters 使用当前参数 Elements quality criteria 元素质量标准 Use current criteria 使用当前标准 Quick edit 子界面 Split surf-node 通过节点分割曲面 Adjust/set density 调整/创建密度 Split surf-line 通过节点和目标线分割曲面 Replace point 合并点 Washer split 偏置分割线 Add/remove point 添加/删除点 Unsplit surf 合并分割曲面 Add point on line 在线上增加点 Toggle edge 忽略自由边 Release point 释放点 Filler surf 曲面倒角 Project point 投影点 Delete surf 删除曲面 Trim-intersect 切除相交 1D主面板 Masses 集中质量 Bars 梁单元 Connectors 连接器 Line mesh 线性网格 Edit element 编辑单元 Fe joint 铰单元 Rods 杆单元 Spotweld 点焊单元 Linear 1d 一维线性 Split 分割 Sph 球 Rigids 刚性单元 Hyperbeam Hyper梁 Replace 替代 Rbe3 橡胶单元 Detach 分离 Springs 弹簧单元 Order change 改变阶次 Gaps 间隙单元 Vectors 向量 Config edit 配置编辑 Systems 坐标系 Elem types 单元类型 Masses 子界面 Shp 子界面 Create 创造 Mass 质量 Property 属性 Update 更新 System 系统 Simple cubic 简单的立方体 Pitch 边长 Material density 材质密度 Rigids 子界面 Create 创建 Independent 固定点 Update 更新 Dependent 连接点 Attach dependent nodes as a set 连接独立的点做设置 Dof 自由度 Connectivity 连接性 Switch 转换 Attach/detach set 连接/分离设置 Combine 合并 Combine rigids with 合并刚性单元通过 Fe joints 子界面 Create 创造 Joint type 连接类型 Orientation 定位 Update 更新 Spherical 球形的 Bars 子界面 Bar2 二维梁 Pins a Bar3 三维梁 Orientation/offsets in basic 简单的定位/偏移 Update 更新 Offset a a 偏移 Connectors 子界面 Organize 管理 Spot 焊点 Add links 增加连接 Compare 比较 Find 查询 Bolt 螺栓 Unrealize 不真实 Quality 质量 Mask 隐藏 Seam 缝焊 Delete 删除 Area 面连接 Translate 移动 Apply mass 施加质量 Numbers 数量 Fe absorb FE吸附 Renumbers 从编号二级子界面Organize Collectors 集合 Dest component 目标组件 Includes 包括 Dest 目标二级子界面Mask Mask 隐藏 Reverse 显示与隐藏颠倒 Unmask 取消隐藏 Reverse all 所有都相反状态 Mask not shown 隐藏不显示 Unmask all 全部显示 Reject 放弃二级子界面find Find entities 查找对象 Find attached 查找连接 Attached to 连接到 Between 两者之间二级子界面translate 二级子界面delete Global system 坐标系统 Magnitude 偏移量 Delete associated solids 删除相关的实体 Delete entity 删除实体 Delete associated elems 删除相关的单元 Delete model 删除模型二级子界面renumber Single 单个 Start with 从~~开始 Increment by 增加到二级子界面spot Spot 焊点 Location 位置 Mesh independent 独立网格 Connect what 与~连接 Non-normal projection 非均匀投影 Creat 创建 Tolerance 公差 No systems 无系统 Realize 实现 Add location nodes as line 增加位置节点产生线 Edit 编辑 Spacing 间距 End offset 末端偏移 Retain line 保持线二级子界面bolt Bolt 螺栓 Location 位置 Hole diameter 孔直径 Connect what 与~连接 Use dynamic vector 使用动态矢量 Creat 创建 Tolerance 公差 Realize 实现 Elems to current comp 创建单元到当前组件中中二级子界面seam Seam 缝焊 Location 位置 Mesh independent 独立网格 Connect with 与~连接 Creat 创建 Tolerance 公差 Realize 实现 Elems to current comp 创建单元到当前组件中 Edit 编辑 Params 参数 Spacing 间距 End offset 末端偏移 Group 组 Connect rule 连接规则二级子界面area Area 面 Location 位置 Mesh independent 独立网格 Connect with 与~连接 Non-normal projection 非均匀投影 Creat 创建 Tolerance 公差 No systems 无系统 Realize 实现 Elems to current comp 创建单元到当前组件中 Edit 编辑 Mapped type 映射类型 Size and bias 尺寸和偏移量 Free type 自由样式 Element size 单元尺寸 Location 位置 Add links 增加连接 Connect when 连接时间 Connect what 与~~连接 Re-connect rule 重新连接的规则二级子界面Apply mass 二级子界面Add links Location 位置 Mass type 网格类型 Connect method 连接方法 Distribution 分布 Connect what 与~~连接 Search tolerance 查询公差 Connectors 连接 Preview duplicates 预览重复单元 Preview combine 预览合并 Remove duplicates 移除重复单元 Projection check 投影校核 Find too long 寻找太长的 1D elems 1D 单元 Length 长度 3D elems 3D 单元 Angle 角度 Jacobian 雅克比二级子界面Quality Spotweld 子界面 Using geom. 使用几何 All surfs 所有曲面 Element config 单元配置 Weld location 焊接位置 Using nodes 使用节点 Without systems 无系统 Using elems 使用单元 Attach to shell elems 附在壳上的单元 Switch nodes 转换节点 Hyperbeam 子界面 Shell section 壳截面 Merge tolerance 合并公差 Cross section plane 通过界面 Create node at centroid 创建节点在图心 Plane base node 平面基准点 Create node at shear center 创建节点在剪切中心 Part generation 产生部分 Solid section 实体截面 Analysis type 分析类型 Standard section 标准截面 Standarad section library 标准截面数据库 Standarad section type 标准截面形式 Generic section 普通截面 Edit section 编辑截面 Plot centroid 显示型心 Review sections 审查截面 Shear center 切变中心 Line mesh 子界面 Vectors 子界面 Element size 单元格大小 Segment is whole line 整个线段分段 Peoperty 性质 Element config 单元配置 Create 创建 Vector update method 矢量修正方法 Magnitude 量 Update 更新 Global system 坐标系统 Systems 子界面 Create by axis direction 通过轴方向创建 create by node reference 通过参照节点创建 Rectangular 矩形 Assign 赋值 Set reference 设置参考 Set displacement 设置位移 Material orientation 定义材料 Material orientational method 定义材料方法 Edit element 子单元 Create 创建 Plot 绘图 Tria 三角形 Quad 正方形 Tetra 四面体 Pyramid 棱锥 Penta 五面体 Hex 六面体 Combine 合并 Combine to quad 合并成正方体 Split 分割 Displayed elems 显示单元 Cleanup 清理 Split 子单元 Plate elements 板单元 Split all sides 分割所有的边 Solid elements 实体单元 Split into hexas 分割成六面体 Hexa elements 六面体单元 Two pentas 二个五边形 Refine elements 改善单元体 Refine to target element size 改善目标单元的尺寸 Target element edge length 目标单元边界长度 Replace子单元 Detach子单元 Replace 移动的点 Equivalent 等价 With 不动的点 At mid-point 在混合节点 Detach 分离 Detach elements 分离单元 Detach from 从~中分离 2D主面板 Planes 平面 Ruled 规则面 Connectors 连接器 Automesh 自动划分网格 Edit element 编辑单元 Cones 圆锥 Spline 样条线 Hyperlaminate Hyper薄板 Shrink wrap 收缩翘曲 Split 分割 Spheres 球体 Skin 三角形 Composites 复合材料 Smooth 光滑 Replace 替代 Torus 圆环 Drag 拉伸 Qualityindex 质量指标 Detach 分离 Spin 旋转 Elem cleanup 单元清理 Order change 改变阶次 Line drag 拉伸 Config edit 配置编辑 Elem offset 单元偏置 Elem types 单元类型 Cones 子界面 Full cone 完整的圆锥 Botton center 底面中心 Mesh, keep surf 划分网格，保留曲面 Normal vector 法向量 Radius 半径 Top radius 顶部半径 Ratio 比率 Height 高度 User controlled 自定义 Major radius 外环半径 Start angle 起始角 Cone 圆锥 End angle 终止角 Planes 子界面 Trimmed 修剪 Mesh, keep surf 划分网格 , 保留曲面 Calculate plane 估算面 Square 正方形 Spheres 子界面 Full sphere 整个球 Mesh, keep surf 划分网格，保留曲面 Four points 四个点画球 Radius 半径 User controlled 自定义 Theta begin 起始角度 Theta end 终止角度 Phi begin 起始直径 Phi end 终止直径 Torus 子界面 Full torus 整个圆环 Center 中心 Mesh, keep surf 划分网格，保留曲面 Normal vector 法向量 Minor radius 内环半径 User controlled 自定义 Major vector 主向量 Major radius 外环半径 Minor start 内环起始角 Three points 三点确定 Major center 外环中心 Minor end 内环结束角 Minor center 内环中心 Major start 外环起始角 Minor radius 内环半径 Major end 外环结束角 Drag 子界面 Drag geoms 拉伸几何体 Distance 距离 Mesh, keep surf 划分网格，保留曲面 Drag elems 拉伸单元 Bias style 偏载类型 Bias intensity 偏载强度 Spin 子界面 Spin geoms 旋转几何体 Angle 角度 Mesh, keep surf 划分网格，保留曲面 Spin elems 旋转单元 On spin Bias style 偏载类型 Bias intensity 偏载强度 Elem offset 子界面 Solid layers 实体层 Elems to offset 单元偏移 Number of layer 层的数量 Initial offset 初始偏移量 Shell layers 壳层 Tolal thickness 总体厚度 Linear or no biasing 线性或不偏载 Shell offset 壳偏移量 Along geom to follow 沿着几何偏移 Bias intensity 偏载强度 Elements to current comp 创建创建单元到当前组件中 Thicken shells 加厚壳 CFD corners CFD角 Shells are on the midsurfaces 壳加在中间层 Connectors 子界面参照1D Connectors Auto mesh 子界面 Size and bias 尺寸和偏差 Elements size 单元尺寸 Elems to surf component 创建单元到面组件 Mesh type 单元类型 First order 一阶 Break connectivity 打断当前连接 Previous settings 先前的设置 Link opposite edges 连接对面的边 QI optimize QI优化 Use current criteria 使用当前条件 Smooth across common edges with feature angle 光滑有特性角度的共同边 Edge deviation 边界偏差 Min elem size 最小单元尺寸 Max elem size 最大单元尺寸 Surface deviation 曲面偏差 Max angle 最大角度 Closed volume proximity 封闭附近的体积 Mesh type 网格形式 Free edge deviation 自由边的偏差 Rigid body mesh 刚性体网格 Max feature ang 最大的特性角度 Composites子界面 Material orientation 指定材料 Material orientational method 指定材料方法 Ply directions 厚度方向 Shrink wrap 子界面 Tight 紧的 Element size 单元尺寸 Loose 松散的 Generate solid mesh 产
