建筑施工现场临时用电及临建房屋管理培训(课堂PPT).ppt

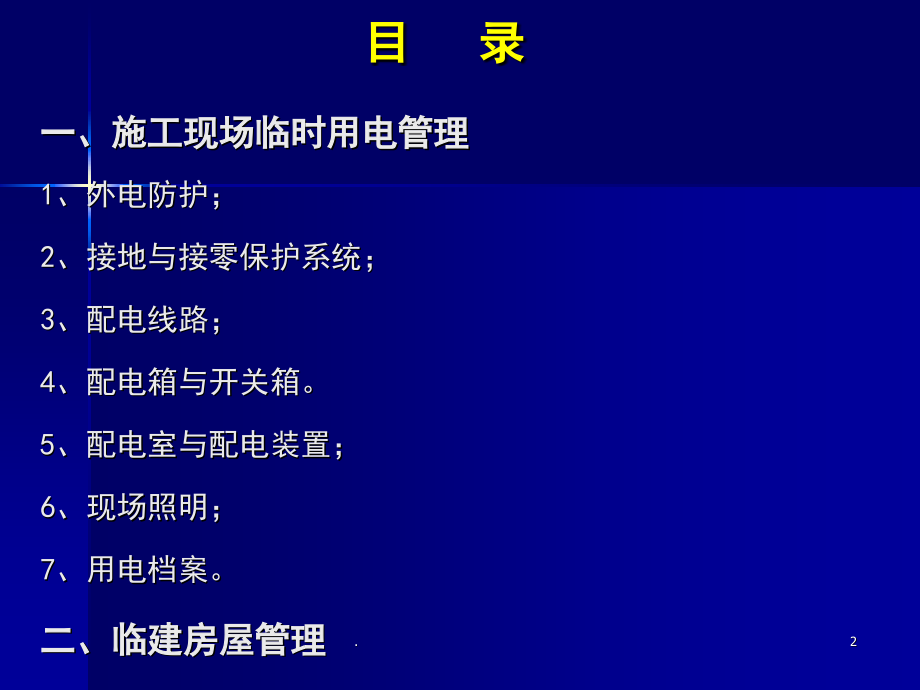

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,建筑工程施工现场临时用电及临建房屋管理,1,.,目 录,一、施工现场临时用电管理,1,、外电防护；,2,、接地与接零保护系统；,3,、配电线路；,4,、配电箱与开关箱。,5,、配电室与配电装置；,6,、现场照明；,7,、用电档案。,二、临建房屋管理,2,.,一、施工现场临时用电管理,3,.,1,、外电防护,1,）外电线路与在建工程及脚手架、起重机械、场内机动车道的,安全距离,应符合规范要求；,4,.,在建工程（含脚手架具）的周边与架空线路的边线之间的最小安全操作距离,注：上、下脚手架的斜道不宜设在有外电线路的一侧。,外电线路电压等级（,KV,）,1,110,35110,220,330500,最小安全操作距离（,m,）,4.0,6.0,8.0,10,15,5,.,起重机与架空线路边线的最小安全距离,电压（,KV,）,1,10,35,110,220,330,500,安全距离（,m,）沿垂直方向,1.5,3.0,4.0,5.0,6.0,7.0,8.5,安全距离（,m,）沿水平方向,1.5,2.0,3.5,4.0,6.0,7.0,8.5,6,.,2,）当安全距离不符合规范要求时，必须采取,隔离防护措施,，并应悬挂明显的警示标志；,3,）防护设施与外电线路的安全距离应符合规范要求，并应坚固、稳定；,4,）外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。,7,.,2,、,接地与接零保护系统,1,）施工现场应采用,TN-S,接零保护系统；,2,）施工现场配电系统,不得同时采用两种保护系统；,3,）保护零线应由工作接地线、总配电箱电源侧零线或漏电保护器电源零线处引出，电气设备的金属外壳必须与保护零线连接；,4,）保护零线应单独敷设，线路上严禁装设开关或熔断器，严禁通过工作电流；,5,）保护零线应采用绝缘导线，规格和颜色（一般为黄绿双色线）标记应符合规范要求；,8,.,TN-S,系统（最干净的系统）,9,.,TN,S,系统导线的连接,10,.,TN-S,接零保护系统的优点：,（1）专用保护零线在正常工作时不通过工作电流，因此，正常情况下的负荷不平衡电流不会在保护零线上产生对地电压；,（2）一旦,N,线断线，只影响用电设备不能正常工作，而不会导致断线点后的设备外壳上出现危险电压。,11,.,TN-S,接零保护系统的缺陷：,当在线路远端漏电时，接地短路保护灵敏度不够，开关不能跳闸。因此，必须使用电流动作型漏电保护器。,12,.,TN-S,接零保护系统的缺陷：,当在线路远端漏电时，接地短路保护灵敏度不够，开关不能跳闸。,因此，必须使用电流动作型漏电保护器。,13,.,14,.,6,）,保护零线应在总配电箱处、配电系统的中间处和末端处做重复接地；,7,）,接地装置的接地线应采用,2,根及以上导体，在不同点与接地体做电气连接。接地体应采用角钢、钢管或光面圆钢；,(,接地线,10,平方以上多股铜线,),8),工作接地电阻不得大于,4,，重复接地电阻不得大于,10,；,9,）施工现场起重机、物料提升机、施工升降机、脚手架应按规范要求采取防雷措施，防雷装置的冲击接地电阻值不得大于,30,；,10,）做防雷接地机械上的电气设备，保护零线必须同时做重复接地。,15,.,重复接地,装置的接地线应采用,2,根及以上导体,16,.,3,、,配电线路,1,）线路及接头应保证机械强度和绝缘强度；,2线路应设短路、过载保护，导线截面应满足线路负荷电流；,3,）线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求；,4,）电缆应采用架空或埋地敷设并应符合规范要求，,严禁沿地面明设或沿脚手架、树木等敷设,；,5),电缆中必须包含全部,工作芯线,和用作,保护零线,的芯线，并应按规定接用；,6,）室内明敷主干线距地面高度不得小于,2.5m,。,17,.,常见问题电缆沿脚手架搭设,18,.,4,、,配电箱与开关箱,1,）施工现场配电系统应采用,三级配电、二级漏电保护系统,，,用电设备必须有各自专用的开关箱；,2,）箱体结构、箱内电器设置及使用应符合规范要求；,3,）配电箱分设工作零线端子板和保护零线端子板，保护零线、工作零线必须通过各自的端子板连接；,4,）总配电箱与开关箱应安装漏电保护器,，并灵敏可靠；,5,）箱体应设置系统接线图和分路标记，并应有门、锁及防雨措施；,19,.,线路走向标志,20,.,线路走向标志,21,.,常见问题一闸多用、无箱体连接线,22,.,开关箱无防护棚,23,.,一闸多用,24,.,使用两芯电缆、无保护零线,25,.,出线接线不合理、一闸多用,26,.,6,）箱体安装位置、高度及周边通道应符合规范要求；,（,箱中距地,1.4-1.6m,移动箱中距地,0.8-1.6m,）,7,）分配箱与开关箱的距离不应超过,30m,开关箱与用电设备的距离不应超过,3m,。,27,.,牌图设置,28,.,工作提示牌,29,.,PE,线选用独股线并断开,临电常见问题,30,.,配电箱跨接线采用独股线、一闸多用、无回路标志、箱内混乱,31,.,电缆直接缠绕在脚手架钢管上,32,.,电缆直接缠绕在脚手架钢管上,33,.,防护棚挂衣物及直接绑电缆,34,.,分配电箱无通道,35,.,配电箱防护棚前无安全通道,36,.,配电箱周围搁置杂物、灭火器失效,37,.,开关箱箱门破损,38,.,开关箱箱门缺损、箱内搁置杂物,39,.,擅自改装开关箱内配置,40,.,未采用悬挂瓷瓶固定塔吊电缆,41,.,箱内无系统图,42,.,一闸多用，接线不规范,43,.,5配电室与配电装置,1,）配电室的建筑耐火等级不应低于三级，配电室应配置适用于电气火灾的灭火器材；,2),配电室、配电装置的布设应符合规范要求；,3,）配电装置中的仪表、电器元件设置符合规范要求；,4,）备用发电机组应与外电线路进行联锁；,5,）配电室应采取防止风雨和小动物侵入的措施；,6,）配电室应设置警示标志、工地供电平面图和系统图。,44,.,6,、现场照明,1,）照明电应与动力用电分设；,2),特殊场所和手持照明灯应采用安全电压供电；,a.,在隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.4,m,的场所，应使用36,V,以下安全电压；,b.,在潮湿和易触及带电体场所的照明电源电压不得大于24,V,；,c.,特别潮湿的场所、导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12,V,；,d.,手持照明灯具应使用36,V,及以下独立电源供电。,45,.,3,）照明变压器应采用双绕组安全隔离变压器；,4,）灯具金属外壳应接保护接零；,5,）灯具与地面、易燃物间的距离应符合规范要求；,6,）照明线路和安全电压线路的架设应符合规范要求；,7,）施工现场应按规范要求配备应急照明。,46,.,7,、用电档案,1,）总包单位与分包单位应签订临时用电管理协议，明确各方相关责任；,2),施工现场应制定专项用电施工组织设计、外电防护专项方案,用电设备在5台及以上和用电设备总容量在50,kW,及以上，应编制施工现场用电施工组织设计。,47,.,3,）专项用电施工组织设计、外电防护专项方案应履行审批程序，实施后应由相关部门组织验收；,专项用电施工组织设计必须由电气工程师编制，公司技术、安全、设备等部门审核，经施工单位技术负责人、总监理工程师审批通过后方可实施。,48,.,4,）用电各项记录应按规定填写，记录应真实有效；,用电各项记录主要有：临时用电验收、漏电保护器检测、绝缘电阻检测、接地电阻检测、电工巡视记录等。,5),用电档案资料应齐全，并应设专人管理,。,49,.,临时用电事故案例,50,.,51,.,二、临建房屋管理,52,.,一、主管部门相关要求,关于加强对建筑施工现场临建房屋用电安全管理的通知,青建管质字,200888,号,一、加强临建房屋安全管理,（一）临建房屋,1,、施工现场临建房屋用电施工组织设计，必须履行,“,编制、审核、批准,”,程序，由电气工程技术人员组织编制，经施工企业技术负责人、监理单位项目总监批准后实施。,2,、临建房屋每排连续设置,不得超过十间,，敞开式外走廊房间门至楼梯口最大距离应不超过,35m,。不得采用封闭式 外走廊，临建房屋区域应保持防火通道畅通。,3,、施工现场临建房屋用电，必须指定具备电工岗位资格的专人进行管理，每天巡回检查不少于两次，并做好用电管理巡回检查记录。,（二）宿舍,1,、宿舍每房间安排人员,居住不得超过12,人（现调整为,9,人）,。,2,、宿舍等临建房屋房间门必须外开，并能达到向外开启,180,度，门框强度应满足门开启时的受力要求。,3,、宿舍房间,窗口不得设置栅栏、斜十字圆钢加固件,等影响逃生的障碍物，原有的应立即拆除。拆除后，斜十字圆钢加固件应分别设置在窗口的上、下墙板部位。,。,53,.,（三）伙房,1,、新建伙房应,采用砖混结构房屋,，,必须是单层，并独立设置。,2,、伙房内,15kg,以上容量燃气瓶罐应单独隔离,设置在伙房外临建房内，伙房应根据实际用电负荷需求计算选配用线及电气安全控制装,3,、伙房应使用防水型电器开关、插座与灯具，并应选用防溅型且额定漏电动作电流不应大于,15mA,漏电保护器。,二、加强宿舍临时用电管理,（一）制度管理,1,、建立宿舍电气防火教育制度和巡回检查制度，定期进行电气防火知识教育，职工应学会和掌握预防火灾、扑灭火灾的方法以及火灾逃生、救护等知识。,2,、线路及电器的设置、维护必须由电工专业人员完成，设置安装完成后应经总包单位组织监理单位、建设单位按规定进行共同验收，合格后方可投入使用。,54,.,（二）线路设置,1,、,照明与插座应分开,单独回路供电。,2,、宿舍用电线路截面积最低不得小于,2.5mm2,的符合国标的铜芯线，室内允许每人用电负荷不超过,100W,，房间照明不大于,200W,，每房间总用电负荷不得大于,2kw,。,3,、宿舍灯口、插座、开关等必须使用符合国标的合格产品，每人设一个五孔电器插座，固定在床头墙板上，插座高度应距地,1.2m,，线路必须使用阻燃,PVC,管、槽专用材料固定保护。,4,、,每间宿舍必须单设漏电保护器、过载保护器等安全装置,，在每排宿舍房门侧中部设总控制开关箱，箱内应设漏电保护器、过载保护器、限时断路器，开关控制箱距地高度,1.8m,。,5,、过墙线必须加设绝缘套管，进线处距地面高度不得小于,2.5m,，并做防水处理。,（三）电加热设备,1,、冬季宿舍内每人允许使用一床电热毯，每房间电视机不超过,1,台，夏季每房间使用电风扇户不超过,2,台。严禁在宿舍内使用热得快、电热棒、电炉子、太阳灯、电壶、电饭锅、电热汀、碘钨灯、电烤炉、微波炉、电磁炉、饮水机、电冰箱、冰柜等大功率电器，严禁使用煤气灶、酒精炉、型煤炉等器具烧水、做饭。,55,.,2,、电热毯应由企业统一购买，具有,3C,标志、说明书、合格证的,双螺旋发热线,式产品，施工企业应在集中供热期间将电热毯发给职工，使用前应先通电检查是否安全。施工企业应制定电热毯的具体使用时间，不用时应断开电源，确保工人取暖安全,3,、施工现场加热开水器的设置和容量应满足职工饮用开水需要，早上、中午、晚上等用餐时间，应多开几台开水加热器，确保职工能及时足量饮用到开水，避免个人使用其它加热器具二次加热。,三、加强宿舍防火消防管理,（一）连片生活区应设置消防设施集中配备点，设施应满足消防要求。,（二）,灭火器应使用,A.B.C 4,型,，数量、位置、配型配置合理，每房间不少于一个，放置通道明显处，悬挂式应距地,1.2m,。,（三）灭火器材应定期或不定期的进行检查、维护、保养，确保有效状态。,（四）室内严禁燃烧木柴、炭火、型煤、液化气等明火取暖，保持室内通风良好。,56,.,57,.,58,.,59,.,集中消防点,60,.,单独设立开关箱，施工现场供水管路向消防水池供水,临建临时消防水系统,61,.,62,.,青建管质字,201498,号,关于立即开展全市在建建筑工程施工现场消防安全大检查的通知,1,、突出抓好临建房屋的消防安全管理,临建房屋必须办理,临建规划手续,储存易燃物品的仓库、宿舍、值班室等生活区的临建房屋，必须采用,体积密度大于,60,/m3,的绝燃型玻璃丝棉复合板材,，临建房屋门窗、通道的安装设置应满足应急逃生要求，,每间宿舍不得超过,9,人居住。,2,、加强施工现场生活区的防火管理。宿舍用电严禁乱拉乱接，照明用电必须采用安全电压，杜绝使用大功率电器、明火取暖，每间宿舍必须单设漏电保护器、过载保护器等安全装置。,63,.,64,.,
