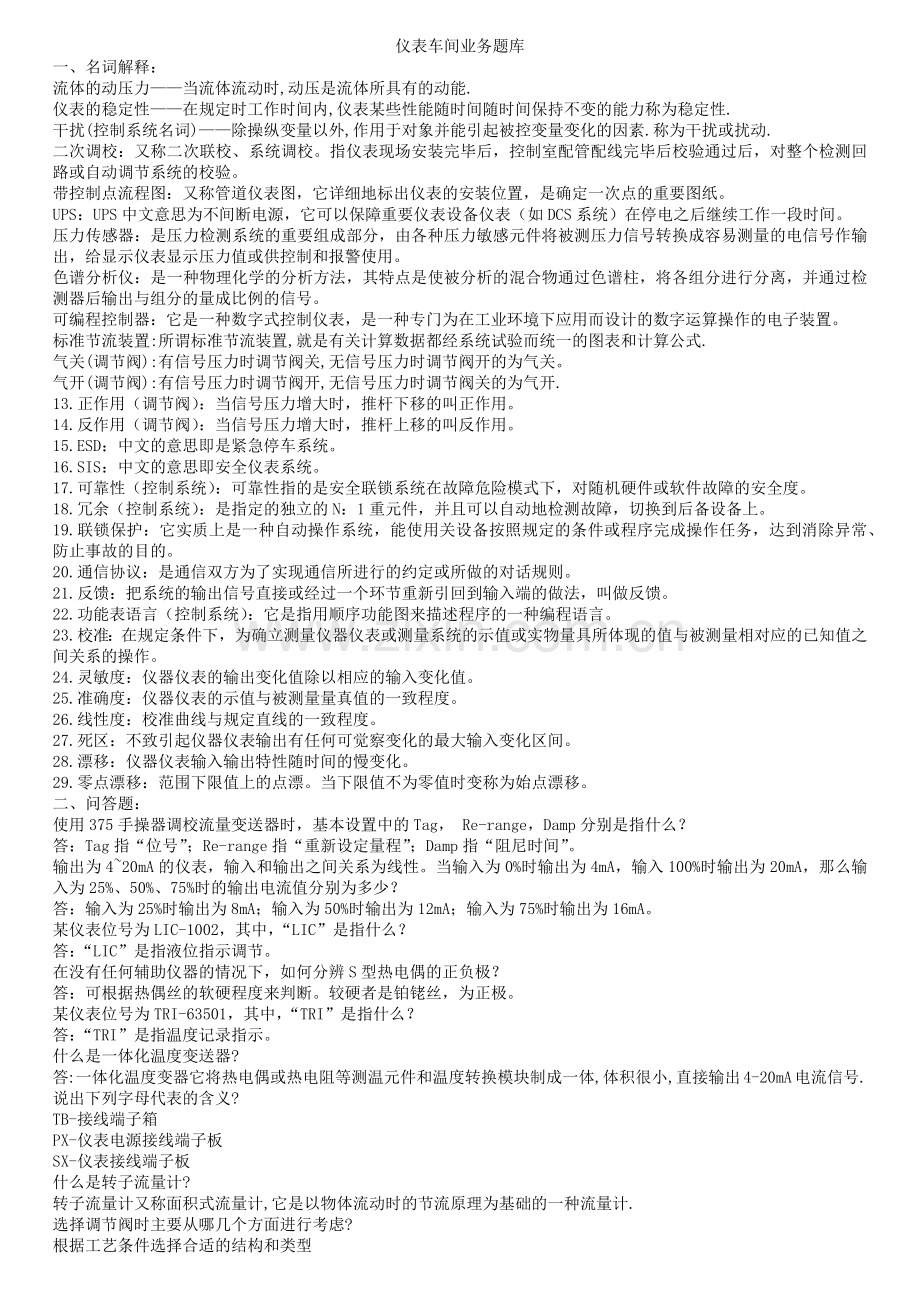

仪表车间业务题库
一、名词解释：
流体的动压力——当流体流动时,动压是流体所具有的动能.
仪表的稳定性——在规定时工作时间内,仪表某些性能随时间随时间保持不变的能力称为稳定性.
干扰(控制系统名词)——除操纵变量以外,作用于对象并能引起被控变量变化的因素.称为干扰或扰动.
二次调校：又称二次联校、系统调校。指仪表现场安装完毕后，控制室配管配线完毕后校验通过后，对整个检测回路或自动调节系统的校验。
带控制点流程图：又称管道仪表图，它详细地标出仪表的安装位置，是确定一次点的重要图纸。
UPS：UPS中文意思为不间断电源，它可以保障重要仪表设备仪表（如DCS系统）在停电之后继续工作一段时间。
压力传感器：是压力检测系统的重要组成部分，由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出，给显示仪表显示压力值或供控制和报警使用。
色谱分析仪：是一种物理化学的分析方法，其特点是使被分析的混合物通过色谱柱，将各组分进行分离，并通过检测器后输出与组分的量成比例的信号。
可编程控制器：它是一种数字式控制仪表，是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
标准节流装置:所谓标准节流装置,就是有关计算数据都经系统试验而统一的图表和计算公式.
气关(调节阀):有信号压力时调节阀关,无信号压力时调节阀开的为气关。
气开(调节阀):有信号压力时调节阀开,无信号压力时调节阀关的为气开.
13.正作用（调节阀）：当信号压力增大时，推杆下移的叫正作用。
14.反作用（调节阀）：当信号压力增大时，推杆上移的叫反作用。
15.ESD：中文的意思即是紧急停车系统。
16.SIS：中文的意思即安全仪表系统。
17.可靠性（控制系统）：可靠性指的是安全联锁系统在故障危险模式下，对随机硬件或软件故障的安全度。
18.冗余（控制系统）：是指定的独立的N：1重元件，并且可以自动地检测故障，切换到后备设备上。
19.联锁保护：它实质上是一种自动操作系统，能使用关设备按照规定的条件或程序完成操作任务，达到消除异常、防止事故的目的。
20.通信协议：是通信双方为了实现通信所进行的约定或所做的对话规则。
21.反馈：把系统的输出信号直接或经过一个环节重新引回到输入端的做法，叫做反馈。
22.功能表语言（控制系统）：它是指用顺序功能图来描述程序的一种编程语言。
23.校准：在规定条件下，为确立测量仪器仪表或测量系统的示值或实物量具所体现的值与被测量相对应的已知值之间关系的操作。
24.灵敏度：仪器仪表的输出变化值除以相应的输入变化值。
25.准确度：仪器仪表的示值与被测量量真值的一致程度。
26.线性度：校准曲线与规定直线的一致程度。
27.死区：不致引起仪器仪表输出有任何可觉察变化的最大输入变化区间。
28.漂移：仪器仪表输入输出特性随时间的慢变化。
29.零点漂移：范围下限值上的点漂。当下限值不为零值时变称为始点漂移。
二、问答题：
使用375手操器调校流量变送器时，基本设置中的Tag， Re-range，Damp分别是指什么？
答：Tag指“位号”；Re-range指“重新设定量程”；Damp指“阻尼时间”。
输出为4~20mA的仪表，输入和输出之间关系为线性。当输入为0%时输出为4mA，输入100%时输出为20mA，那么输入为25%、50%、75%时的输出电流值分别为多少？
答：输入为25%时输出为8mA；输入为50%时输出为12mA；输入为75%时输出为16mA。
某仪表位号为LIC-1002，其中，“LIC”是指什么？
答：“LIC”是指液位指示调节。
在没有任何辅助仪器的情况下，如何分辨S型热电偶的正负极？
答：可根据热偶丝的软硬程度来判断。较硬者是铂铑丝，为正极。
某仪表位号为TRI-63501，其中，“TRI”是指什么？
答：“TRI”是指温度记录指示。
什么是一体化温度变送器?
答:一体化温度变器它将热电偶或热电阻等测温元件和温度转换模块制成一体,体积很小,直接输出4-20mA电流信号.
说出下列字母代表的含义?
TB-接线端子箱
PX-仪表电源接线端子板
SX-仪表接线端子板
什么是转子流量计?
转子流量计又称面积式流量计,它是以物体流动时的节流原理为基础的一种流量计.
选择调节阀时主要从哪几个方面进行考虑?
根据工艺条件选择合适的结构和类型
根据工艺对象的特性,选择合适的流量特性.
根据工艺参数,选择合适的阀门口径.
根据阀杆受不平衡力的大小,选择足够推力的执行机构.
根据工艺过程的要求,选择合适的辅助装置.
解释欧姆定律：
答：流过电阻R的电流I，与电阻两端的电压U成正比，与电阻R成反比，这个结论叫做欧姆定律，即I=U/R。
11.什么是短路？
答：电源通过负载的两根导线不经过负载而相互直接接通。
12. 什么是断路？
答：在电路中，由于导线之间互相没有接通，而使电流不能流过，导致负载及其它元件无电压降的现象。
13.解释自动调节系统：
答：指输出量基本保持某个不变值或是随时间和其他要求变化的系统。
14 . 什么是被调对象？
答：指与被调节物理量相应的那个生产过程，或者进行生产过程的设备、装置等。
15.什么是给定值？
答：根据生产要求，规定被调量需要达到的数值。
16.什么是闭环系统？
答：系统输的被调量和输入端之间存在着反馈回路的系统。
17.  什么是开环系统？
答：被调量并未以任何形式反馈到输入端的系统。
18.什么是主机？
答：计算机的整个系统的核心装置，其它设备都要在它的指挥下工作。
19. 什么是软件？
答：决定计算机应该做什么和该如何做，并使这些解答为计算机理解的全过程。
20．怎样用万用表来测量电阻器的电阻。
答：A根据电阻器的大约阻值来选择万用表的电阻档；B调万用表的零点；C将万用表的两表笔搭接在电阻器的两侧，进行测量。D若万用表的电阻档选的大或小要重新选择，重复以上的步骤。
21．化工自动化的主要内容是什么？
答：化工自动化一般要包括自动化监测系统；自动化信号和联锁保护系统；自动操纵及自动开停车系统；自动调节系统。
22．测量压力的仪表，按其转换原理的不同，可分为几类，各是什么？
答：测量压力的仪表，按其转换原理的不同，可分为四大类，分别为：A液柱式压力计；B弹簧式压力计；C电器式压力计；D活塞式压力计。
23．测量物位仪表按其工作原理主要有哪些类型？
答：A直读式物位仪表；B差压式物位仪表；C浮子式物位仪表；D电磁式物位仪表；5）和辐射式物位仪表；6）声波式物位仪表；7）光学式物位仪表。
24．什么是温度？温度能够直接测量吗？
答：温度是表征物体冷热程度。  温度不能直接测量，只能供助于冷热不同物体之间的热交换，以及物体的某些物理性质随冷热程度不同变化的特性来加以间接测量。
25．差压变送器的检测元件为什么要做成膜盒结构，用单膜片行不行？
答：因为膜盒组件在使用的差压范围内，具有很好的灵敏度和线性，而当差压超过使用范围时，即单向过载时，膜盒不但不坏，而且也极少有影响；由于膜盒内充有硅油，它除了传递压力之外，还有限尼作用，所以仪表输出平稳；由以上可知单膜片不能耐单向过载，尽管它加工方便，灵敏度高，不宜使用。
26．浮筒液位计的校验方式有哪几种？
答：主要有罐液法和挂重法两种。在现场一般采用液校法，倘若被测液体不是水和酒精，则可以通过密度换算涌水和酒精代校，在检修期间可采用挂重校验法。校验时，把浮筒取下，挂上砝码盘，计算出浮筒的起始端、中间和终端的值，进行加法码校验。
27．在分度号S、K、E三种热偶中，100摄氏度时的电势那种最大？那种最小？
答：100度时，分度号S的热电势为0.645mv；100度时，分度号K的热电势为4.095mv；
100度时，分度号E的热电势为6.317mv。所以E热电势最大，K次之，S最小。
28．补偿导线和与其相匹配热偶的热电特性完全相同吗？
答：补偿导线比热电偶便宜，在0~100度范围内，它的热电性质和所配的热偶性质相同，所以使用补偿导线犹如将配偶延长，把热偶冷端延长到远离热源的控制室或其他读数方便地的方；不过严格地说，补偿导线和热偶电势并不完全相同。
29.复杂调节系统分哪些类？
答：复杂调节系统种类繁多，根据系统的结构和担负的任务来说，常见的复杂调节系统有：串级、均匀、比值、分程、前馈、取代、三种量等调节系统。
30．信号回路接地和屏蔽地以及保护地可以共用吗？
答：信号回路地（工作地）和屏蔽接地可以共用同一接地网，但不应与保护接地网相连，应单独设置地网，其接地电阻不应超过10欧姆。
31．调整差压变送器时，零点和量程会不会互相影响？
答：调整量程时，因为改变了力平衡关系，所以影响零位。调整零位时，虽然也会引起膜盒、密封膜片、拉条等弹性元件的位置变化，因而产生附加力，但是很微小，所以一般不影响量程。
32．法兰液位计的毛细管、差压变送器的膜盒等的填充液，一般为什么用硅油？
答：因为硅油的沸点高、膨胀系数小、凝固点低，而且化学活性差，因此环境温度的变化不会影响测量精度。
33．什么是输入量？
答：泛指输入到自动调节系统中的各种信号，包括给定值和扰动。
34．前馈调节系统有哪些特点？
 答：A前馈调节是根据干扰作用的大小进行调节的。如果节拎到好处，一般比反馈调节要及时。B前馈调节是"开环"调节系统。  C前馈调节使用的是视对象特性而定的"专用"调节器。D一种前馈作用只能克服一种干扰。
35．双金属温度计是怎样工作的？它有什么特点？
答：它有两片膨胀系数不同的金属牢固的粘合在一起，其一端固定，另一端通过传动机构和指针相连。当温度变化时，由于膨胀系数不同，双金属片产生角位移，带动指针指示相应的温度。这便是双金属温度计的工作原理。
36．什么叫做保护接地？
答：在用电仪表、电气设备的金属部分，由于绝缘损坏等意外事故可能带危险电压的情况下，为了防止这种电压危及人身安全而设置的接地，称为保护接地。
37．哪些装置应进行保护接地？
答：应进行保护接地的有：仪表盘及底座、用电仪表外壳、配电箱、接线盒、汇线槽、导线管、铠装电缆的铠装护层等。
38．工作接地包括哪些内容？
答：工作接地包括：信号回路接地、屏蔽接地、本安仪表接地，其目的是提供电位参考点、抑制干扰、防爆等。
39．DCS在生产过程中正常运行不需要维护，对吗？
答：不对。还需要定期删除其中的一些无用文件，以免这些无用文件占用硬盘空间，而影响机器的运行速度。另外对于一些重要的操作参数的历史记录要进行归档处理，并拷入磁盘作为资料。
40．差压变送器的停用步骤是什么？
答：1、缓慢关闭正压阀
2、同时打开平衡阀
3、再缓慢关闭负压阀
4、将一次取压阀关闭
41．热电偶冷端补偿一般采用哪几种方法？I
答：1、冰点法     2、计算法         3、平衡电桥法
    4、机械零点调整法
42．调节阀按结构形式可分为哪几类？II
答：1、直通单座调节阀         2、直通双座调节阀
3、角型阀                 4、三角阀
5、隔膜阀                 6、低温调节阀
7、蝶阀
43．如何校验气动调节阀的额定行程偏差？II
答：将120%的信号加入执行机构气室，从100%到120%信号阀杆再走的行程与额定行程之比即为额定行程偏差（其目的是保证气关阀关到位）。
44.使用补偿导线时应注意什么问题？
答、1、补偿导线必须与相应型号的热电偶配用。
2、补偿导线在与热电偶仪表连接时，正负极不能接错。两对连接点要处于相同温度。
3、补偿导线和热电偶连接点温度不得超过规定使用的温度范围。4、要根据所配仪表的不同要求，选用补偿导线的线径。
45、安装压力表时，如何选用密封垫片？
答：①被测介质低于80℃及2MPa时，可选用胶皮或橡皮垫片；低于450℃及5MPa时，可选用石棉或铅垫片；温度及压力更高时，可选用退火紫铜或铝垫片。②测量氧气压力时，不能使用浸油垫片或有机化合物垫片；测量乙炔压力时，不得使用铜垫片。因为它们均有发生爆炸的危险。
46、仪表引压管路的长度有无规定，以多长为好？
答案：为了保证仪表的测量精度．减少滞后，管路应尽量短。但对高温高压的蒸汽，为了能使其充分冷凝，要求测量管路有一定的长度；对脉动较大的介质，也要求测量管路有一定的长度，以使波动平稳。但最长不应大于50m。
47、灌隔离液的差压流量计，在开启和关闭平衡阀时应注意些什么？
答案：对于灌隔离液的差压流量计，在启用前，即在打开孔板取压阀之前，必须先将平衡阀门切断，以防止隔离液冲走。在停用时，必须首先切断取压阀门，然后方可打开平衡阀门，使表处于平衡状态
48、本质安全型仪表有何特点？
答案:①本质安全型仪表又叫安全火花型仪表
②它的特点是仪表在正常状态下和故障状态下，电路、系统产生的火花和达到的温度都不会引起爆炸性混合物发生爆炸。
49、写出信号报警和联锁系统产生误动作的原因。
答案： ①电源失电或电压波动范围超过规定值；
②一次发信元件故障
③逻辑元件损坏或继电器故障
④执行器故障
⑤连接导线短路或断路。
50、plc语言有几种表示方法？
答案：1、语句表（STL）它是以功能设计的助记符表示程序。2、控制系统流程图（CSF），它以半导体逻辑电路的逻辑功能图来表示程序。3、梯形图（LAD），它以类似于继电器电路图的接点梯形来表示程序。
51、有一台正在运行中的气关阀，总是关不死，试说出至少五条可能的原因。
答案： ⒈阀芯、阀座间磨损严重；
⒉阀芯、阀座间有异物卡住；
⒊调节阀膜头漏气；
⒋零点弹簧预紧力过大；
⒌阀杆太短；
⒍调节阀前后压差过大；
⒎定位器输出达不到最大。
52、 热电偶输出不稳定，试说出至少三条可能原因。
答案： ①、热电极将断未断
②、热电偶接线柱与热电极接触不良
③、热电偶测量线路引起断续短路或接地
④、外界干扰（电磁感应等）
53、什么叫PV跟踪？
答案：PV跟踪是指控制点手动模式下SP值跟随PV值变化。
54、智能表与常规表的区别有哪些？
答案： 1.精度高
2.信号采用数字传输,抗干扰强
3.量程范围大
4.自诊断功能
5.调校方便.
55、校验仪表时，校验点应选多少？
答案：应选量程的0％，25％，50％，75％以及100％。
56、什么是分程调节？
答案：分程调节就是一个调节器同时控制两个或两个以上的调节阀，每一个调节阀根据工艺的要求在调节器输出的一段信号范围内工作。
57、在DDZ-Ⅲ型仪表中，为什么现场与控制室之间采用4～ 20mA，电流信号，而控制室内部采用1～5V电压信号？
答：4～ 20mA电流信号适宜在现场和控制室之间远距离传输，可以避免传输导线上压降损失引起的误差，1～5V电压信号适宜于控制室内部短距离联络，仪表之间可以并联连接，便于设计安装与维护。
58、电磁流量计输出负载电阻为250Ω，现在要从高位水库用2ｘ1.5的双绞线电缆引到所里“893”前端，其输入电阻为100Ω。1.5mm×2钢线的电阻率为0.05Ω/m。高位水库到计控所距离3Km，请通过计算说明次方案是否可行？为什么？
解:线路电阻为:3000×0.05×2=300Ω
电磁流量计总负载:300+100=400>250Ω
因负载电阻太大，破坏了恒流源的恒流特性，使电流输出大大降低所以不能实行。
59、智能压变、差变，采用HART通讯协议，其回路电阻要求从250～1100Ω，为什么？超出其范围会怎样？
答：因为HART协议是一种数字通讯协议，它是数字信号传输的一种方式，在传输中，电流源作为显示信号的载体传输其信号，如果超出了限定范围，通讯环流太弱，不能将所示的 “1”和“0”信号准确传送到终端。
60、为什么屏蔽线的屏蔽层不允许多点接地？
答：不同的接地点的电位总是不一样的，各点之间存在电位差。如多点接地，在屏蔽层形成电流感应到信号线上形成干扰，不但起不到屏蔽作用，反而引进干扰，尤其在变频器用的多的场合，干扰中含有各种高次谐波分量，造成影响更大，所以要特别注意。
61、热电阻由几部分组成?引线为什么采用三线制?
答：由热电阻体、绝缘套管、保护套管及接线盒组成采用三线制的目的是减少引线电阻变化引起的附加误差
62、补偿导线与热电偶配套使用时，应注意那些问题？
答：1）补偿导线必须与热电偶配套，不同型号的热电偶应选用不同的补偿导线
2）补偿导线与热电偶连接时应正极接正极，负极接负极
3）补偿导线与热电偶连接的两个接点必须同温
63、用热电偶测温度时,发现热电势输出不稳定,是什么原因引起的?
答：1）热电偶接线柱与热电极接触不良；
2）热电偶测量线路绝缘破损，引起继续短路或接地；
3）热电偶安装不牢或外部震动；
4）热电极将断未断；
5）外界干扰（交流漏电、电磁场感应等）
64、电磁流量计的测量原理？
答：电磁流量计是根据法拉第电磁感应原理制成的一种流量计，当被测导电液体流过管道时，切割磁力线，于是在和磁场及流动方向垂直的方向上产生感应电势，其值和被测流体的流速成比例因此测量感应电势就可以测出被测导电液体的流量
65、什么叫绝对误差，相对误差？
答：1）绝对误差是指示值与实际值的代数差，即绝对误差=测量值-真值
2）相对误差是绝对误差与实际值之比的百分数，相对误差=(绝对误差/实际值)×100%
66、什么是温度？温度能够直接测量吗？
答：温度是表征物体冷热程度 温度不能直接测量，只能供助于冷热不同物体之间的热交换，以及物体的某些物理性质随冷热程度不同变化的特性来加以间接测量
67、差压式物位计的工作原理？
答：是利用静压差原理的液位计，是根据液柱的静压力与液位高度成比例的关系工作的
68、什么叫绝对压力、大气压力、表压力及真空度？
答：1）绝对压力是指被测介质作用在容器单位面积上的全部压力；
2）地面空气柱所产生的平均压力为大气压力；
3）绝对压力与大气压力之差称为表压力；
4）如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度
69、电子皮带秤主要由几部分组成？
答：电子皮带秤由秤重显示控制器、称重传感器、荷重承受装置及速度传感器组成
70、什么是变送器的二线制和四线制信号传输方式？
答：1）二线制传输方式中，供电电源、负载电阻、变送器是串联的，即二根导线同时传送变送器所需的电源和输出电流信号，目前大多数变送器均为二线制变送器；
2）四线制方式中，供电电源、负载电阻是分别与变送器相连的，即供电电源和变送器输出信号分别用二根导线传输
71、什么叫迁移？
答：所谓迁移就是把某一量程的起点由零迁移到某一数值（正值或负值），迁移后的量程并不改变
72、热电阻元件在使用中发生的常见故障有哪些？
答1）热电阻阻丝之间短路或接地；
2）热电阻阻丝断开；
3）保护套管内积水；
4）电阻元件与接线盒之间引出导线断路
73、单圈弹簧管压力表由哪些部件组成？
答：单圈弹簧管压力表由（1）弹簧管；（2）支座；（3）外壳；（4）接头；（5）可调销钉；（6）拉杆；（7）扇 形齿轮；（8）小齿轮；（9）指针；（10）游丝；（11）刻度盘等组成
74、弹簧管式压力表的作用原理是什么？
答：弹簧管又称波登管，是一根弯曲成圆弧形、螺旋形或S形等形状的管子，呈扁圆形或椭圆形截面的短轴方向与管子弯曲的径向方向一致，当通入弹簧管内的压力较管外的压力高时，由于短轴方向的内表面积比长轴方向大，受力也大，使管子截面有变圆的趋势即短轴要增长，长轴要缩短，产生弹性变形这时自由端必然要向管子伸直的方向移动当变形引起的弹性力和压力产生的作用力平衡时，变形停止自由端产生的位移，通过杠杆带动放大机构，使指针偏转一定角度，借助刻度盘指示出被测压力值的大小
三、计算题
75、一块测量范围为0~40kPa的膜盒压力表，精度等级为2.5级，计算它的最大允许误差。
40×2.5%=1（kPa） 答；最大允许误差为±1kPa。
76、计算B级Pt100热电阻在80℃时的最大允许误差。
±（0.30+0.005|t|）=±（0.30+0.005×80）=±0.7（℃）
答：B级Pt100热电阻在80℃时的最大允许误差±0.7℃。
77、计算Ⅱ等K型热电偶在600℃时的最大允许误差。
±0.75%t=±0.75% × 600=±4.5 （℃）
答：Ⅱ等K型热电偶在600℃时的最大允许误差为±4.5℃。
78、如图所示,用差压变送器测量闭口容器的液位.已知h1=50cm, h2=200cm, h3=140cm,被测介质密度ρ1=0.85 g/cm3,负压管内的隔离液为水,求变送器的调校范围和迁移量.
解:仪表的量程ΔP为
ΔP= h2×ρ1×g=2×0.85×9.807 =16671.9Pa
当液位最低时，变送器正、负压室的受力为(不考虑容器内的工作压力)
P+= h3×ρ1×g=1.4×0.85×9.807=11670.3Pa
P_=(h2+h3)ρ0×g=(2+1.4) ×1×9.807 =33343.8Pa(ρ0----水的密度)
于是仪表的迁移量P为
P= P+ - P_=11670.3-33343.8=-11636Pa
因P+ < P_,故为负迁移。
仪表的调校范围为
-11636 ~ (-11636+16671.9)=-5035.9Pa
H2
H3
H1
