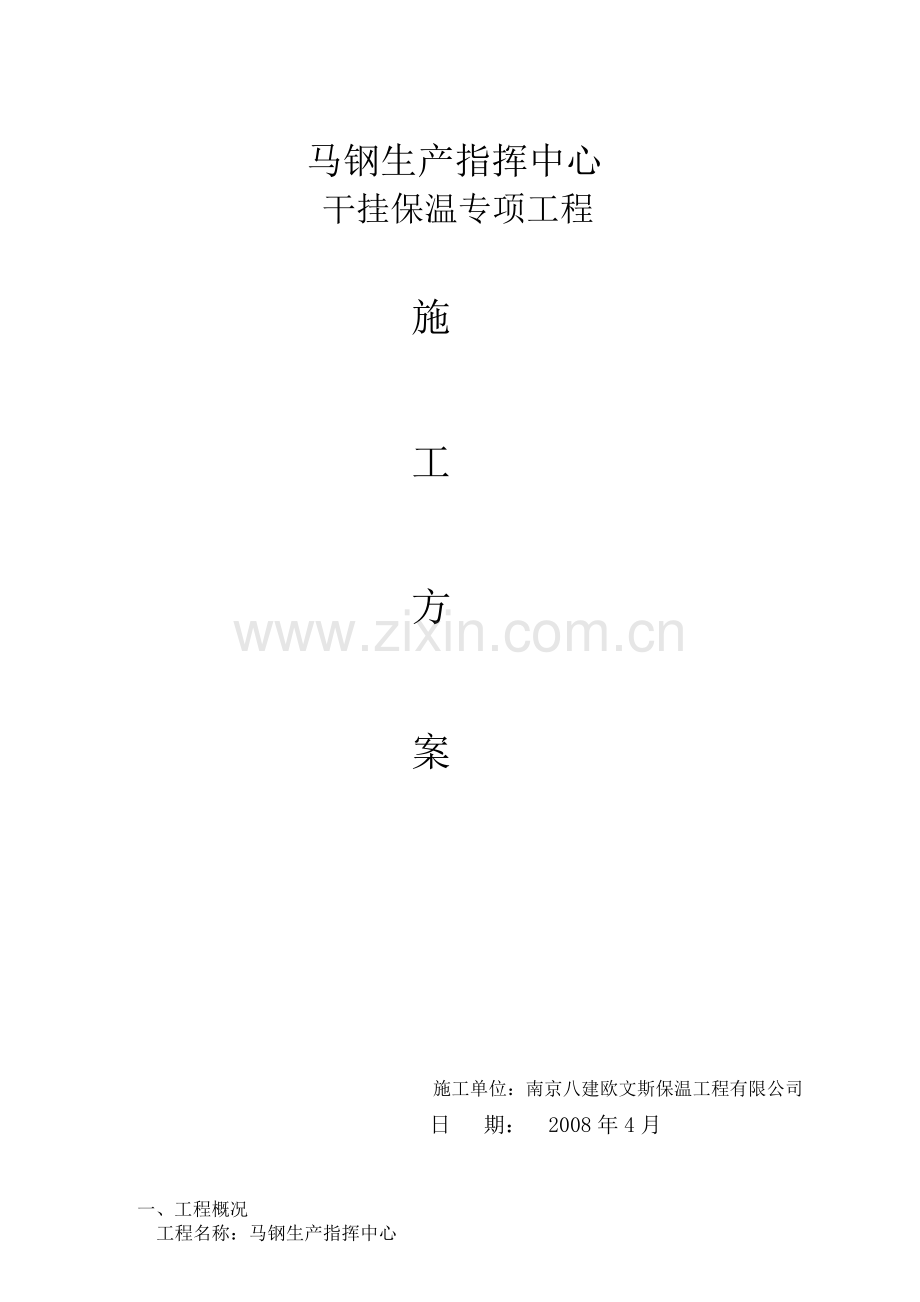

马钢生产指挥中心
干挂保温专项工程

施

工

方

案

施工单位：南京八建欧文斯保温工程有限公司
日 期： 2008年4月

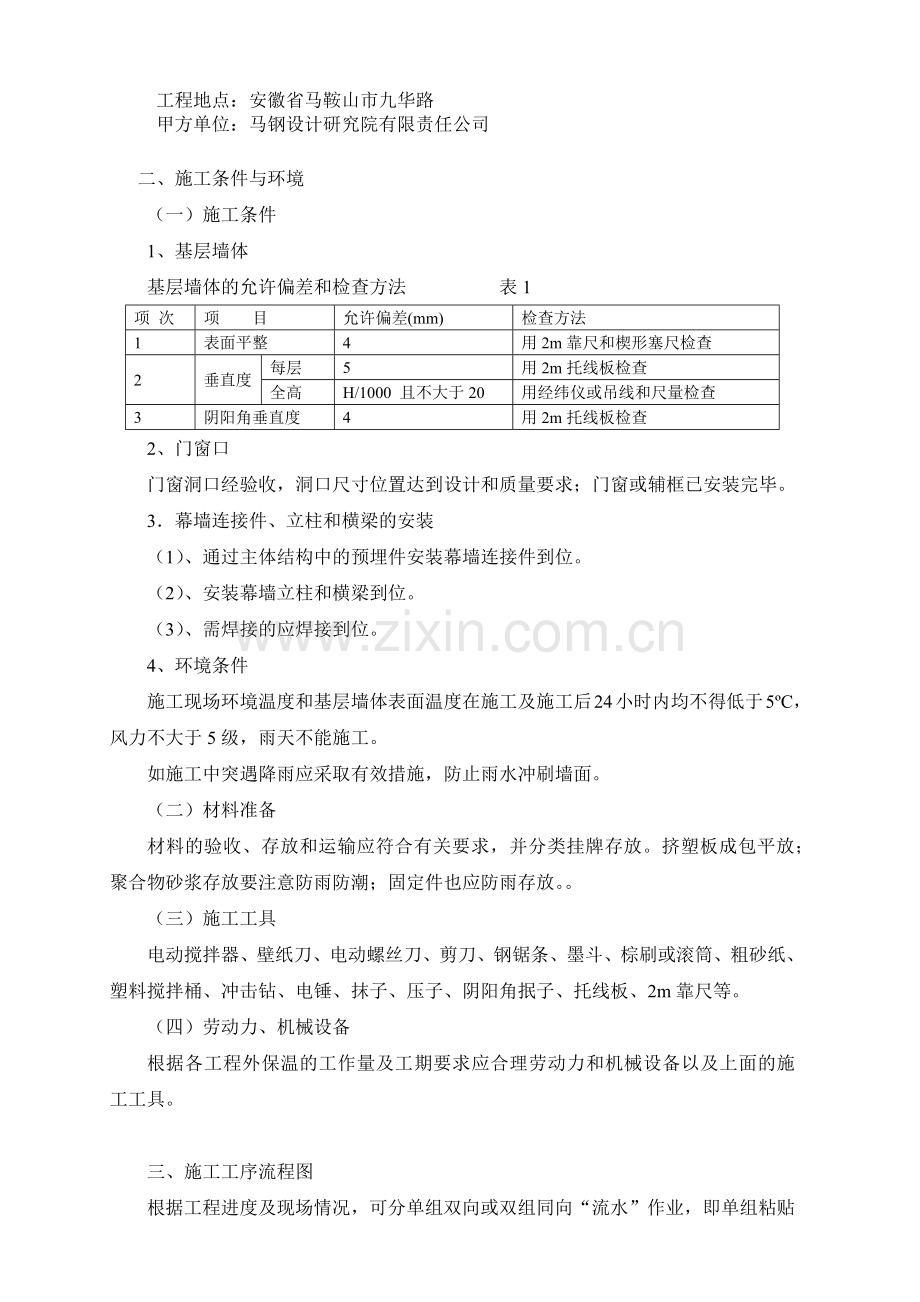

一、工程概况
工程名称：马钢生产指挥中心
工程地点：安徽省马鞍山市九华路
甲方单位：马钢设计研究院有限责任公司

二、施工条件与环境
（一）施工条件
1、基层墙体
基层墙体的允许偏差和检查方法 表1
项 次
项 目
允许偏差(mm)
检查方法
1
表面平整
4
用2m靠尺和楔形塞尺检查
2
垂直度
每层
5
用2m托线板检查
全高
H/1000 且不大于20
用经纬仪或吊线和尺量检查
3
阴阳角垂直度
4
用2m托线板检查
2、门窗口
门窗洞口经验收，洞口尺寸位置达到设计和质量要求；门窗或辅框已安装完毕。
3．幕墙连接件、立柱和横梁的安装
（1）、通过主体结构中的预埋件安装幕墙连接件到位。
（2）、安装幕墙立柱和横梁到位。
（3）、需焊接的应焊接到位。
4、环境条件
施工现场环境温度和基层墙体表面温度在施工及施工后24小时内均不得低于5ºC，风力不大于5级，雨天不能施工。
如施工中突遇降雨应采取有效措施，防止雨水冲刷墙面。
（二）材料准备
材料的验收、存放和运输应符合有关要求，并分类挂牌存放。挤塑板成包平放；聚合物砂浆存放要注意防雨防潮；固定件也应防雨存放。。
（三）施工工具
电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。
（四）劳动力、机械设备
根据各工程外保温的工作量及工期要求应合理劳动力和机械设备以及上面的施工工具。

三、施工工序流程图
根据工程进度及现场情况，可分单组双向或双组同向“流水”作业，即单组粘贴挤塑板由下向上施工，安装固定件由上向下施工；双组粘贴挤塑板和安装固定件均由上向下施工，常温施工流水间隔12小时以上。
基层处理、幕墙连接件
立柱和横梁的安装
配专用粘结砂浆
粘贴挤塑板
安装固定件

四、各道工序施工详细说明及要求
（一）基层处理
1、 清除已验收合格基层墙面的浮灰、涂料、油污、空鼓及风化物等影响粘结强度的材料。
2、 对工程外墙墙体，用2m靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用1:3水泥砂浆修补平整。
（二）配制专用粘结剂
1、 使用一只干净的塑料搅拌桶倒入五份干混砂浆，加约一份的水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止。保证聚合物砂浆有一定粘度。
2、以上工作进行完成后，应将配好的砂浆静置5分钟，再搅拌即可使用，调好的砂浆宜在一小时内完。
3、 注意：本系统聚合物砂浆只需加入净水，不能加入其它添加剂如：水泥、砂、防冻剂及其它聚合物等。
（三）粘贴挤塑板
1、马钢生产指挥中心外墙板尺寸为2400×600mm。非标准尺寸和局部不规则处可用工具刀现场切割，尺寸允许偏差为±1、5mm，大小面垂直。
2．采用点粘法粘贴挤塑板：用抹子在每整块挤塑板上抹8个点梅花状布置。
3 涂好灰后立即将挤塑板贴到墙上，并用2M靠尺将其挤压找平，保证其垂直、平整度和粘结面积符合要求。
（四）安装固定件
1、专用尼龙头螺钉固定法：一般是将挤塑板固定到主体结构的钢筋混凝土墙或梁柱上。在施工条件上要求主体结构的水泥砂浆找平层已经完成，表面干燥，并且已经验收合格；施工步骤是：用尼龙头螺钉将挤塑板固定到钢筋混凝土墙或梁柱外表面上，要求拼搭整齐，不得有缝隙。螺钉长度一般＝挤塑板厚度＋50mm。
2、位置固定件个数：
每平方米约3个；
3、固定件安装检查：敲击式固定件：钢钉应敲紧并将工程塑料膨胀钉的帽子与挤塑板表面齐平或略敲入一些，确保膨胀钉尾部充分膨胀使之与基层充分锚固。

五、 质量检查方法及要点
（一）保证项目
1、 挤塑板的规格和各项技术指标，聚合物砂浆的配制及原料的质量，必须符合本规程及有关标准的要求。检验方法：检查出厂合格证或进行复验。
2、聚合物砂浆与挤塑板必须粘结紧密，无脱层。检验方法：观察和用手推拉检查。观察检查。检查数量：按楼层每三层抽查两处。
3、聚合物砂浆与挤塑板必须粘结紧密，无脱层、空鼓。
检验方法：用小锤轻击和观察检查
检查数量：按楼层每三层抽查两处。
（二）基本项目
1、工程塑料固定件膨胀塞部分进入结构墙体应不小于50mm。
检验方法：观察检查。
检查数量：按楼层每两层抽查一处，每处检查不少于2块。
2、挤塑板碰头缝不抹粘接剂。
检查方法：观察检查。
检查数量：按楼层每两层抽查一处，每处检查不少于2块。

六、节点详图

工程照片1 挤塑板在系统中

工程照片2 挤塑板在系统中

工程照片 3 ――挤塑板在系统中

七、质量保证措施：
现场技术支持人员要严格按照施工操作规范的要求对施工人员进行指导和检查，工作中要经常与施工单位管理人员，监理人员及甲方代表进行信息沟通，以加强施工质量管理力度，具体操作可按下述程序进行
1、每一栋建筑物在进行保温施工前，填写“保温施工申请表”交给工地代表、监理人员，监理人员在接到申请表后，对墙体基层进行保温施工前检查，对不符合要求部位提出明确改进意见，如基层达到要求标准，三方应签字验收。
2、基层验收后，我公司组织经培训上岗的工人进场。
3、完工检查：填写“完工验收申请单”。由甲方工地代表、监理人员共同对完工建筑物进行检查验收，合格后方能进行外饰面层工序。并由总包方工地代表、监理人员一起出具保温施工验收报告备案。

八、工地收货、验货及保管措施
1、工地收货及验货：
每批产品进场时，我们都会主动提交该批货物清单及相关的合格证件，积极配合甲方代表及监理人员清点货物及随机抽样检查工作，对有问题的产品无条件予以更换，最大限度地保证进入工地的产品全部为合格产品。
2、货物保管：
一般情况下，系统材料保管没有什么极特殊的要求，只是要在放置保温板时底部要尽量平整，避免机械撞击，防止长时间堆压使其变形，另外，各种系统材料要分类放置。
3、施工现场产品管理：
产品出库进入现场以后，主要注意以下几点：
（1）特用粘结剂：
在使用现场要分槽搅拌避免混用，对未搅拌的特用粘结剂要注意防潮防湿处理。
（2）雨季产品管理：
产品中有怕湿产品，如特用粘结剂，因此在产品堆放处四周放置排水沟，同时货物要进行垫高处理，并备好防雨布储备雨天遮盖之用。

九、注意事项
1、 施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
2、 对抹完聚合物砂浆的保温墙体不宜随意开凿孔洞，如确实需要，应在墙体保护层达到设计强度后方可进行，安装物件后注意其周围应立即进行修补恢复原状。
3、 各种材料应分类存放并挂牌标明材料名称避免错用。
4、 夏季施工时，应适当安排作业时间，尽量避开日光暴晒时段。
5、 拌制聚合物砂浆宜用电动搅拌器，用毕清理干净。
6、 应严格遵守有关安全操作规程，实现安全生产及文明施工。

十、成品保护措施
1、加强成品保护教育，提高施工人员的成品保护意识，贯彻成品保护条例。
2、对以施工完的保温墙体，不得随意开凿孔洞
3、不得在挤塑板上放置易燃及溶剂型化学物品。
