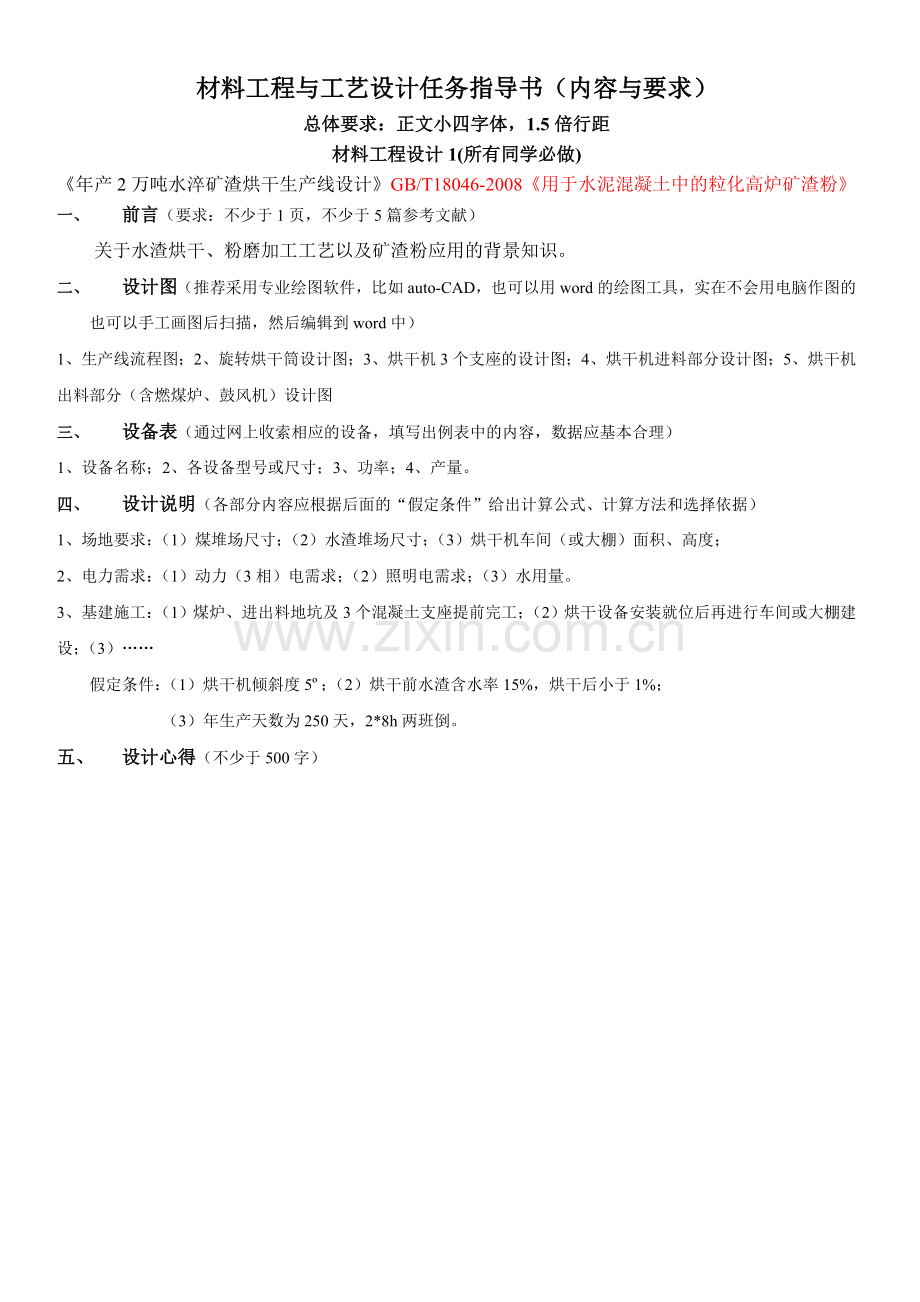

材料工程与工艺设计任务指导书（内容与要求）
总体要求：正文小四字体，1.5倍行距
材料工程设计1(所有同学必做)
《年产2万吨水淬矿渣烘干生产线设计》GB/T18046-2008《用于水泥混凝土中的粒化高炉矿渣粉》
一、 前言（要求：不少于1页，不少于5篇参考文献）
关于水渣烘干、粉磨加工工艺以及矿渣粉应用的背景知识。
二、 设计图（推荐采用专业绘图软件，比如auto-CAD，也可以用word的绘图工具，实在不会用电脑作图的也可以手工画图后扫描，然后编辑到word中）
1、 生产线流程图；2、旋转烘干筒设计图；3、烘干机3个支座的设计图；4、烘干机进料部分设计图；5、烘干机出料部分（含燃煤炉、鼓风机）设计图
三、 设备表（通过网上收索相应的设备，填写出例表中的内容，数据应基本合理）
1、设备名称；2、各设备型号或尺寸；3、功率；4、产量。
四、 设计说明（各部分内容应根据后面的“假定条件”给出计算公式、计算方法和选择依据）
1、 场地要求：（1）煤堆场尺寸；（2）水渣堆场尺寸；（3）烘干机车间（或大棚）面积、高度；
2、 电力需求：（1）动力（3相）电需求；（2）照明电需求；（3）水用量。
3、 基建施工：（1）煤炉、进出料地坑及3个混凝土支座提前完工；（2）烘干设备安装就位后再进行车间或大棚建设；（3）……
假定条件：（1）烘干机倾斜度5º；（2）烘干前水渣含水率15%，烘干后小于1%；
（3）年生产天数为250天，2*8h两班倒。
五、 设计心得（不少于500字）
9
5
4
6
4
7
± 0
3
2
8
1
10
11

设备表
编号
名称
型号
功率
产量
7
变速箱
变速比例

8
下料斗
尺寸

9
斗式皮带机

10
烟囱
（尺寸）

11
铲斗车

12
3个混凝土支座
（地上、地下部分）尺寸及间距
编号
名称
型号/尺寸
功率
产量
1
鼓风机

（出风量）
2
烧煤炉
炉膛尺寸
-

3
旋转筒

转速
4
托 轮
直径

5
主动轮

转速
6
电机

材料工艺课程设计
1、《年产20万吨干粉砂浆生产线设计》（建材方向）
一、 前言（要求：不少于1页，不少于5篇参考文献）
关于干粉砂浆工艺及其应用的背景知识。
二、 设计图（结合讲义）推荐采用专业绘图软件，比如auto-CAD，也可以用word的绘图工具，实在不会用电脑作图的也可以手工画图后扫描，然后编辑到word中）
1、 生产线流程图；2、车间布局设计图；3、工厂设计图；4、设备基础基建施工设计图。
三、 设备表（通过网上收索相应的设备，填写出例表中的内容，数据应基本合理）
原料仓（堆场、库房），（半）成品仓，干设备及生产线，混合、搅拌设备，提升、输送设备，计量、预处理装备，进厂（场）、出厂机械
控制系统，实验室装备。
四、 设计说明（各部分内容应根据后面的“假定条件”给出计算公式、计算方法和选择依据）
生产车间；露天设备安置；原料仓储、堆场；成品仓设置；质量控制验环节；办公室；生活区。
假定条件：（1）烘干前砂含水率5%，烘干后小于0.5%；（2）年生产天数为250天，2*8h两班倒。
五、 设计心得（不少于500字）

材料工程设计及材料工艺课程设计考核方式
一、平时成绩（40分）
出勤（倒扣法）：少一次扣10分
1、 回答问题：每次5分；
2、 其中主动回答起评分4分。
3、 回答8次以上的得分,可抵扣缺勤所扣的分。
4、 回答8次以上的得分,选最高的8次计分。
5、 随堂作业：每题5分；
平时成绩=课堂答题得分+随堂作业得分
随堂作业
1、 绘制一张烘干机示意图。
2、 设计烘干机主要考虑烘干物料的哪些理化参数？
3、 简述颚式破碎机的主要构造和适用领域。
4、 简述球磨机的主要优点和缺点。
5、 罗茨风机的主要结构特征是什么？
6、 分别简述布袋收尘器和电收尘器的性能特点。
1、 斗式提升机有何功用？由哪些基本装置组成？
2、 斗式提升机有哪些类型？各适用于哪些场合？
3、 斗式提升机的装料与卸料方式各有哪些？分别适用于何种性质的物料输送？
4、 简述传送带的主要构造及皮带类型。
5、 简述螺旋铰刀的输送原理、构造及使用材料。
1、 建筑石膏制品具有的特性
2、 提高石膏硬化浆体抗水性的途径
3、 过火石灰有什么危害？应如何消除？
4、 石灰硬化过程中，为什么容易开裂？使用时应如何避免？

1、 简述新型干法水泥生产工艺。
2、 简述混凝土空心砌块的生产方法和产品种类。
3、 简述砖的发展历程及主要品种。
4、 试述商品砂浆的生产工艺。
5、 简述商品砂浆的主要品种。
6、 简述特种砂浆的种类及应用领域。

1、 试述楼板的结构和生产工艺。
2、 试述蒸压加气混凝土的生产工艺和主要生产设备。
3、 试述混凝土离心桩的制备工艺。
4、 试述盾构施工的主要方法和主要特点。
二、期末成绩（2项设计，各占60分）
要求:所有图纸自己动手画，有明显雷同内容的双方或多方均将得到最低分！
三、时间节点
1、所有作业，包括随堂作业和期末2项设计，在2014年5月31日前，发电子版（做在1个word文件中）给谢绍安 然后由 班长统一发送到08013@
2、期末2项设计纸质版统一交给班长，由其在2014年5月31日前交给我。
