变电继保安全技术交底.doc

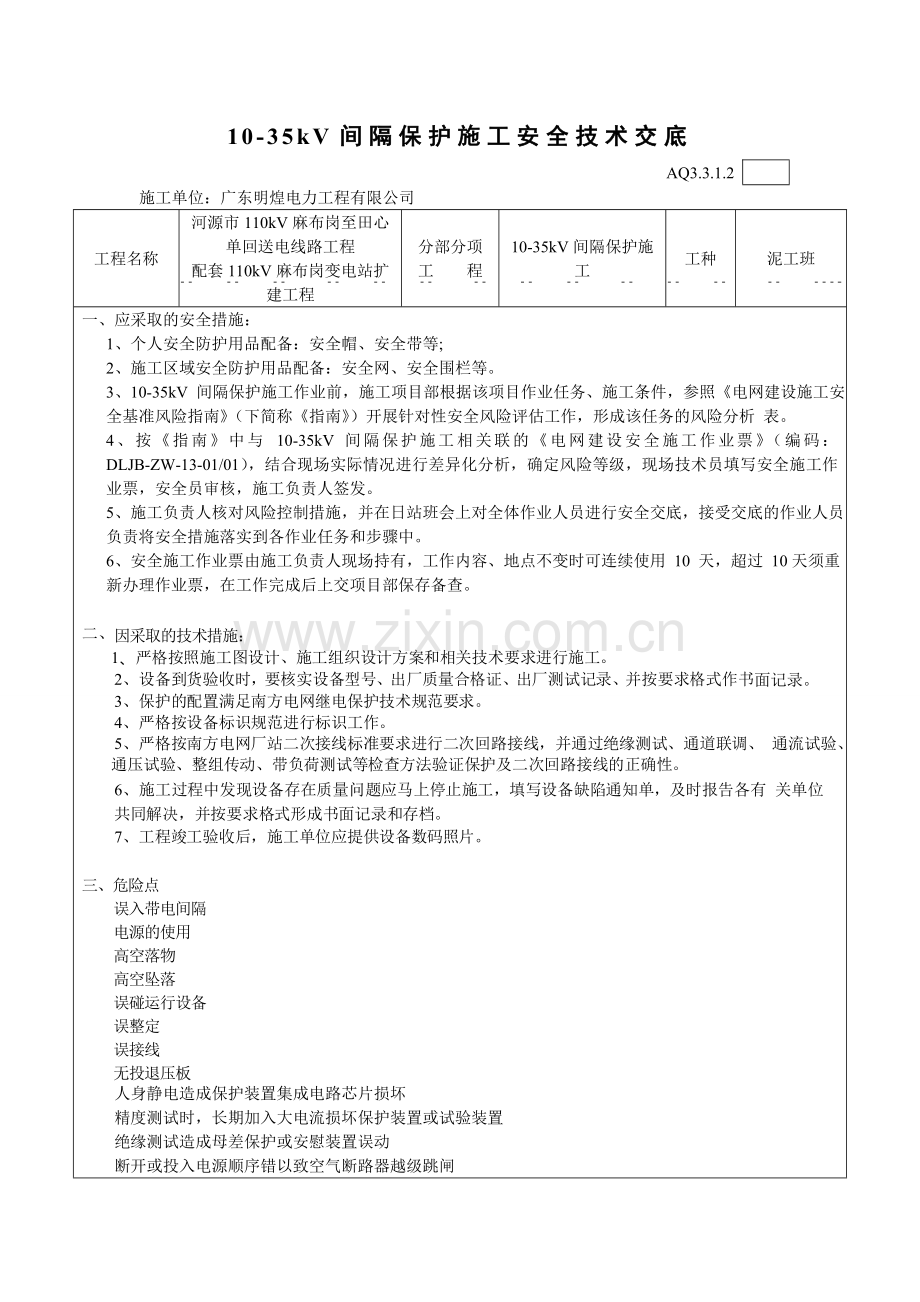

10-35kV间隔保护施工安全技术交底
AQ3.3.1.2

施工单位：广东明煌电力工程有限公司
工程名称
河源市110kV麻布岗至田心单回送电线路工程
配套110kV麻布岗变电站扩建工程
分部分项
工 程
10-35kV间隔保护施工
工种
泥工班
一、应采取的安全措施：
1、个人安全防护用品配备：安全帽、安全带等;
2、施工区域安全防护用品配备：安全网、安全围栏等。
3、10-35kV 间隔保护施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安 全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析 表。
4、按《指南》中与 10-35kV 间隔保护施工相关联的《电网建设安全施工作业票》（编码： DLJB-ZW-13-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作 业票，安全员审核，施工负责人签发。
5、施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员 负责将安全措施落实到各作业任务和步骤中。
6、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10天须重 新办理作业票，在工作完成后上交项目部保存备查。

二、 因采取的技术措施：
1、严格按照施工图设计、施工组织设计方案和相关技术要求进行施工。
2、设备到货验收时，要核实设备型号、出厂质量合格证、出厂测试记录、并按要求格式作书面记录。
3、保护的配置满足南方电网继电保护技术规范要求。
4、严格按设备标识规范进行标识工作。
5、严格按南方电网厂站二次接线标准要求进行二次回路接线，并通过绝缘测试、通道联调、 通流试验、 通压试验、整组传动、带负荷测试等检查方法验证保护及二次回路接线的正确性。
6、施工过程中发现设备存在质量问题应马上停止施工，填写设备缺陷通知单，及时报告各有 关单位 共同解决，并按要求格式形成书面记录和存档。
7、工程竣工验收后，施工单位应提供设备数码照片。

三、 危险点
误入带电间隔
电源的使用
高空落物
高空坠落
误碰运行设备
误整定
误接线
无投退压板
人身静电造成保护装置集成电路芯片损坏
精度测试时，长期加入大电流损坏保护装置或试验装置
绝缘测试造成母差保护或安慰装置误动
断开或投入电源顺序错以致空气断路器越级跳闸

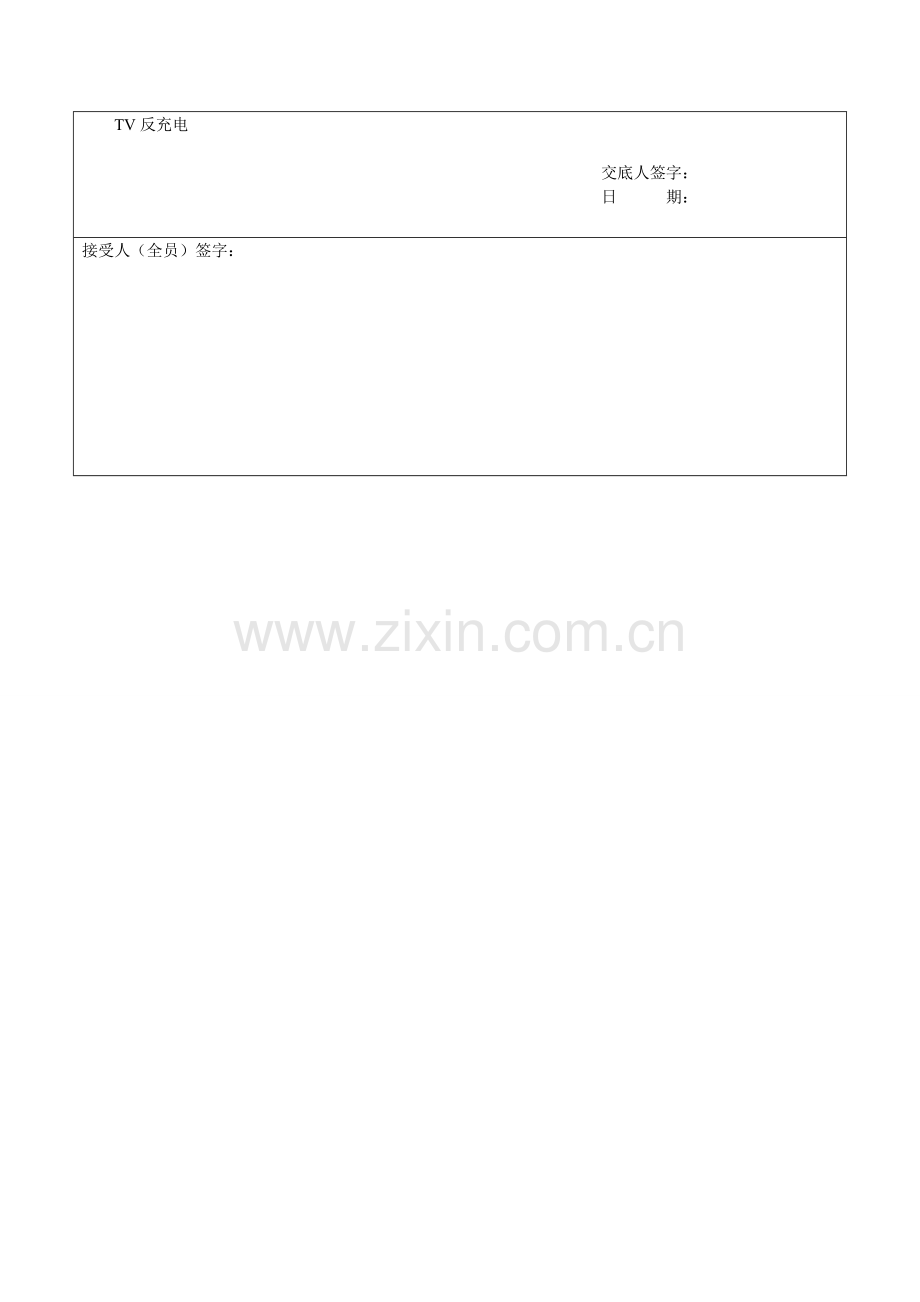

TV反充电

交底人签字：
日 期：

接受人（全员）签字：

110kV线路间隔保护施工安全技术交底
AQ3.3.1.2

施工单位：广东明煌电力工程有限公司
工程名称
河源市110kV麻布岗至田心单回送电线路工程
配套110kV麻布岗变电站扩建工程
分部分项
工 程
110kV线路间隔保护施工
工种
泥工班
一、应采取的安全措施：
1、110kV 线路间隔保护施工作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建 设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分 析表。
2、按《指南》中与 110kV 线路间隔保护施工相关联的《电网建设安全施工作业票》（编码：
DLJB-ZW-09-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工 作业票，安全员审核，施工负责人签发。
3、施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4、安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10天须重新办理作业票，在工作完成后上交项目部保存备查。
二、应采取的技术措施：
1、严格按照施工图设计、施工组织设计方案和相关技术要求进行施工。
2、设备到货验收时，要核实设备型号、出厂质量合格证、出厂测试记录、并按要求格式作书面记录。
3、保护的配置满足南方电网继电保护技术规范要求。
4、严格按设备标识规范进行标识工作。
5、严格按南方电网厂站二次接线标准要求进行二次回路接线，并通过绝缘测试、通道联调、 通流试验、 通压试验、整组传动、带负荷测试等检查方法验证保护及二次回路接线的正确性。
6、施工过程中发现设备存在质量问题应马上停止施工，填写设备缺陷通知单，及时报告各有关单位共 同解决，并按要求格式形成书面记录和存档。
7、工程竣工验收后，施工单位应提供设备数码照片。
三、 危险点：
误入带电间隔
电源的使用
高空落物
高空坠落
误碰运行设备
误整定
误接线
误投退压板
人身静电造成保护装置集成电路芯片损坏
精度测试时，长期加入大电流损坏保护装置或试验装置
绝缘测试造成母差保护或安慰装置误动
断开或投入电源顺序错以致空气断路器越级跳闸
TV反充电

交底人签字：
日 期：

接受人（全员）签字：
