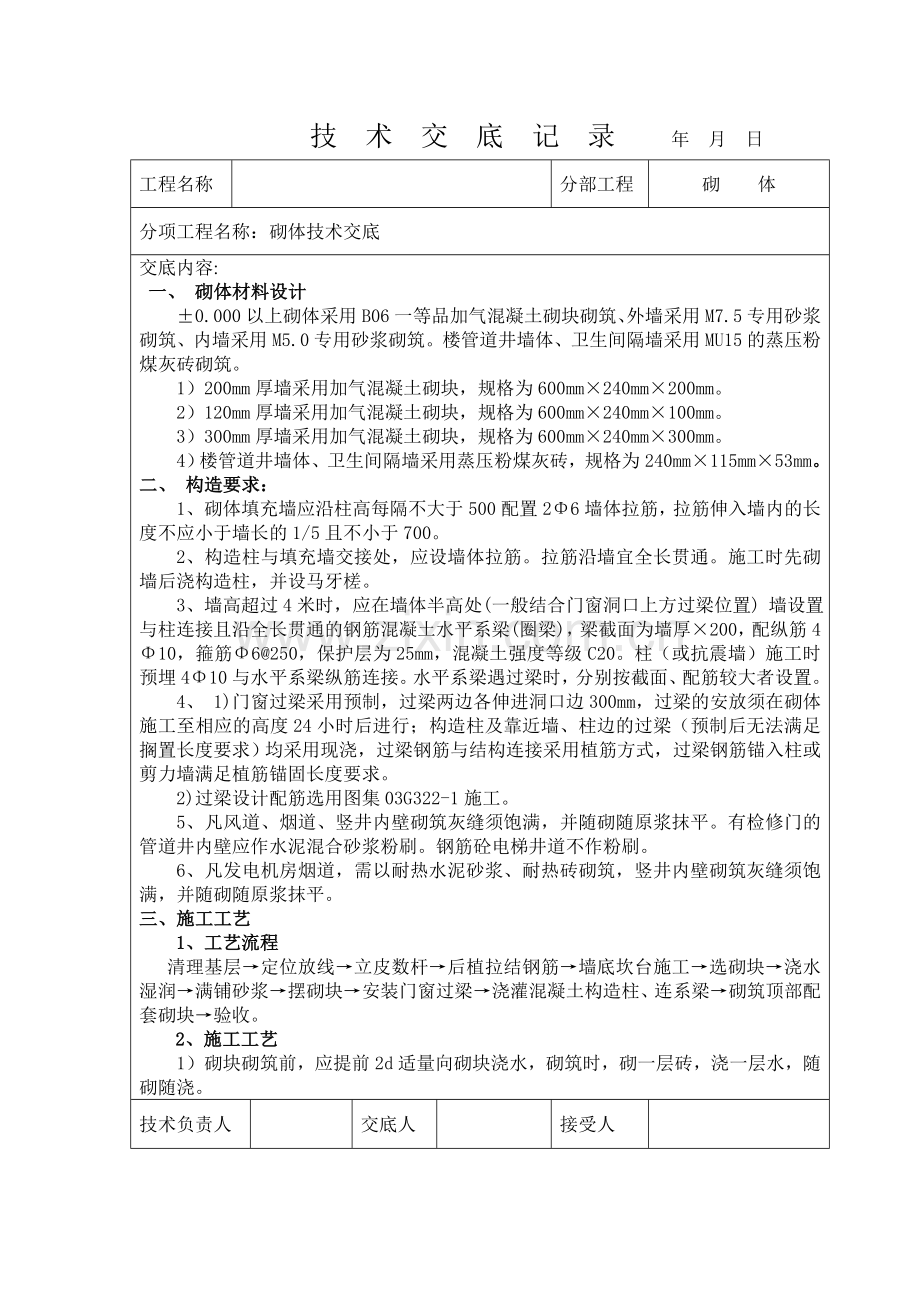

技 术 交 底 记 录 年 月 日　　
工程名称　

分部工程　　
砌 体
分项工程名称：砌体技术交底
交底内容:　
一、 砌体材料设计
±0.000以上砌体采用B06一等品加气混凝土砌块砌筑、外墙采用M7.5专用砂浆砌筑、内墙采用M5.0专用砂浆砌筑。楼管道井墙体、卫生间隔墙采用MU15的蒸压粉煤灰砖砌筑。　
1）200mm厚墙采用加气混凝土砌块，规格为600mm×240mm×200mm。
2）120mm厚墙采用加气混凝土砌块，规格为600mm×240mm×100mm。　
3）300mm厚墙采用加气混凝土砌块，规格为600mm×240mm×300mm。
4）楼管道井墙体、卫生间隔墙采用蒸压粉煤灰砖，规格为240mm×115mm×53mm。　　
二、 构造要求：　　
1、 砌体填充墙应沿柱高每隔不大于500配置2Φ6墙体拉筋，拉筋伸入墙内的长度不应小于墙长的1/5且不小于700。　　
2、构造柱与填充墙交接处，应设墙体拉筋。拉筋沿墙宜全长贯通。施工时先砌墙后浇构造柱，并设马牙槎。　　
3、墙高超过4米时，应在墙体半高处(一般结合门窗洞口上方过梁位置) 墙设置与柱连接且沿全长贯通的钢筋混凝土水平系梁(圈梁)，梁截面为墙厚×200，配纵筋4Φ10，箍筋Φ6@250，保护层为25mm，混凝土强度等级C20。柱（或抗震墙）施工时预埋4Φ10与水平系梁纵筋连接。水平系梁遇过梁时，分别按截面、配筋较大者设置。　
4、 1)门窗过梁采用预制，过梁两边各伸进洞口边300mm，过梁的安放须在砌体施工至相应的高度24小时后进行；构造柱及靠近墙、柱边的过梁（预制后无法满足搁置长度要求）均采用现浇，过梁钢筋与结构连接采用植筋方式，过梁钢筋锚入柱或剪力墙满足植筋锚固长度要求。
2)过梁设计配筋选用图集03G322-1施工。　　
5、凡风道、烟道、竖井内壁砌筑灰缝须饱满，并随砌随原浆抹平。有检修门的管道井内壁应作水泥混合砂浆粉刷。钢筋砼电梯井道不作粉刷。　
6、凡发电机房烟道，需以耐热水泥砂浆、耐热砖砌筑，竖井内壁砌筑灰缝须饱满，并随砌随原浆抹平。　　
三、施工工艺　
1、工艺流程　　
清理基层→定位放线→立皮数杆→后植拉结钢筋→墙底坎台施工→选砌块→浇水湿润→满铺砂浆→摆砌块→安装门窗过梁→浇灌混凝土构造柱、连系梁→砌筑顶部配套砌块→验收。
2、施工工艺　
1） 砌块砌筑前，应提前2d适量向砌块浇水，砌筑时，砌一层砖，浇一层水，随砌随浇。　
技术负责人

交底人

接受人　　

技 术 交 底 记 录 年 月 日 　
工程名称　　

分部工程　　
砌 体　　
分项工程名称：砌体技术交底　　
交底内容: 　　
2）墙体底部先砌筑3皮蒸压粉煤灰砖且不低于200mm，以上部位砌筑加气混凝土砌块。在室内地坪下60处做20厚1:2水泥砂浆内加5%防水剂的墙身防潮层(在此标高为钢筋混凝土构件可不做)，室内地坪标高变化处防潮层重叠搭接300，并在高低差埋土一侧墙身做20厚1:2水泥砂浆防潮层。当如卫生间、厨房等有防水要求的房间时，在墙根部浇筑C20素混凝土上翻高度高出室内结构标高220mm上翻台代替3皮蒸压粉煤砖。除墙根3皮砌块以及顶部斜砖外，同一面墙应用同种砌块砌筑，不同密度等级和强度等级的加气砌块不宜混砌。
3）切锯砌块应使用专用工具（锯、钻等），不得用斧或瓦刀砍劈。
4) 砌块砌筑时应满铺砂浆，铺浆厚薄应均匀，浆面应平整。铺浆后应立即放置砌块，一次摆正找平，保证灰缝厚度。
5) 上下皮砌块的竖向灰缝应相互错开，相互错开长度为300mm，并不应小于150mm。如不能满足要求，应在水平灰缝处设置2Φ6的拉结钢筋，拉结钢筋的长度应不小于700mm。但竖向通缝仍不得超过两皮砌块。
6) 砌块砌体墙转角处，应沿墙高1m左右，在水平灰缝中放置2Φ6拉结钢筋，钢筋伸入墙内不应小于700mm。
　　7)对于墙上孔洞、槽需要封堵时，必须用C20细石混凝土填实，不应采用其他材料塞堵。
　 8) 植筋　
Ⅰ） 施工工艺流程为：放线--成孔—吹风机清理孔内粉尘—植入钢筋。　
Ⅱ）植筋深度为10 d（d为钢筋直径）。　　
Ⅲ）墙体拉结筋的设置应满足：①、沿砼墙柱高间距不大于500mm；②、应满足砌块高度模数要求。　　
9）砌体施工前，应清理放线、立皮数杆、验线，现场排列组砌方法，并经验收合格后方可施工。砌块排列必须按以下原则、方法、要求进行。　　
a、砌块排列时应尽量采用主规格砌块，砌块排列应错缝搭砌，搭砌长度不应小于主砌块长度的1/3，且不小于150mm。　
b、墙体转角处及纵横交接处,应分皮咬槎，交错搭砌。　　
c、蒸压加气混凝土砌块水平灰缝厚度宜为15mm，竖向灰缝厚度宜为20mm，横竖缝均不得小于8mm；蒸压粉煤灰砖灰缝厚度通常为10mm，但不小于8mm，不大于12mm。
d、加气混凝土砌体的墙体根部，应砌筑3皮蒸压粉煤灰砖。

技术负责人

交底人　

接受人　　

技 术 交 底 记 录 年 月 日　
工程名称　

分部工程　
砌体
分项工程名称：砌体技术交底　　
交底内容:　
e、砌块应采用满铺、满挤法逐块铺砌。灰缝应做到横平竖直，全部灰缝均应填满砂浆，一次铺灰长度不宜超过800mm，并随铺随砌。可用木棰敲击摆正、摆平，挤压灰缝密实。同时应随时进行检查，做到随砌随查随纠正。严禁施工完毕后校正，敲打墙体。　　
f、勾缝：当砌筑砂浆开始初凝时，应进行双面勾缝（原浆勾缝）勾缝深度一般为3～5mm。　
g、砌体在砌筑到梁或板下口第二皮砖时应停止砌筑，最上一皮斜楔应待墙体灰缝自然变形稳定后再砌筑斜楔砌块，应为下面墙体砌筑7天后再进行砌筑；砌筑斜砌砖时，应从两侧向中间砌筑，灰浆应饱满，砖上角顶梁板底，下角顶下层砖面，角度在45～60°之间，并应顶紧，顶角处应无灰浆，见下图。　

技术负责人

交底人　　

接受人　

技 术 交 底 记 录 年 月 日　　
工程名称

分部工程　　
砌体　
分项工程名称：砌体技术交底　
交底内容:　

1-主规格砌块 2-异形砌块 3-混凝土梁或板 4-混凝土墙、柱 5-封底砌块
h、墙体砌筑时应尽量不留施工缝，分皮交圈砌筑，如果留置施工缝应砌成斜槎，斜槎水平投影面积不小于高度的2/3。确因困难不能留斜槎时，可留直槎且必须沿高度每500mm左右设置2φ6拉筋，对抗震设防烈度6度、7度的地区，不应小于1000mm，末端应有90°弯钩。　
I、砌筑墙端时，砌块必须与框架柱、剪力墙面靠紧，填满砂浆，并将拉结钢筋展平，砌入水平灰缝中，伸入砌体墙内长度应不小于700mm，未端设180°弯钩。　
j、墙体与构造柱的两侧应砌成马牙槎，先退后进，并且应设置拉结筋：沿楼层全高每500mm设置2φ6拉筋；对于蒸压加气混凝土砌块为700mm；拉结钢筋应砌入水平灰缝中，水平灰缝厚度应比拉结钢筋直径大4mm。　　
k、门窗框两侧漏砌蒸压粉煤灰砖：门窗两侧隔皮采用蒸压粉煤灰砖补砌，便于埋设木砖或铁件，固定门窗框，并安放混凝土过梁。
l、施工中如需设置临时施工洞口，其洞口的侧面距离交接处的墙面，不应小于700mm，沿高度每500mm（按皮数）设置2φ6拉结钢筋，且顶部应设混凝土过梁，填砌施工洞口时，应将拉结筋展平，砌入墙内，所用砌筑砂浆强度等级应相应提高一级。　
m、砌体完成后次日进行浇水养护3天，保证墙面湿润。
n、雨季施工时，砌块应做好防雨措施，被雨水淋湿透的砌块，不得使用。当雨量较大时，应停止砌筑，并对已砌筑的墙采取遮盖措施。继续施工时，应对墙体进行检查，复核垂直度、平整度是否有变形，确认符合质量标准的情况下，方可继续施工。
技术负责人

交底人　

接受人　

技 术 交 底 记 录 年 月 日　　
工程名称　　

分部工程　
砌体
分项工程名称：砌体技术交底
交底内容:
o、构造柱、门窗过梁等在立模前应认真清理砂浆、杂物，浇筑混凝土前应浇水湿润模板和墙面，使混凝土与墙有很好的粘接，构造柱在结构的梁底、板底宜立斜托模板时应立斜托模板，其凸出部分的混凝土待后凿除。门窗洞口下的底模拆除应待混凝土强度等达到75%以上时，方可拆除。门窗过梁在条件允许的情况下尽量采用预制。
3 、质量注意事项　
1、施工时所用的蒸压加气混凝土砌块，产品龄期应超过28天。强度和密度等级应符合设计要求。
2、砌块在运输、卸装过程中，严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2.0m，并有防雨措施。砌块湿透或表面有浮水时，不得施工。　
3、加气砼砌块不应与其他块材混砌。
4、搅拌砂浆的材料必须过磅，偏差及拌和时间符合规范要求，并按规范留置砂浆试块。
5、设置在砌体水平灰缝内的钢筋，应居中置于灰缝中，拉结钢筋两端应设置弯钩。拉结筋的位置、锚入墙内的长度应符合规范要求。　
6、砌体砌筑时应同时砌筑，尽量不留槎，临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
7、对设计规定的洞口、预埋件等，应待砌筑时预埋。应在墙体砂浆达到设计强度后，方可在墙上切缝，剔槽施工。大于300mm的留洞口上方应设置过梁。　　
8、在墙体上剔凿、打洞时，应采用电动切割机切槽。剔凿时要保证砌体的完整性。　　
4、检查及验收
1、砌体工程验收记录文件：
　　1）砌块出厂合格证，检验报告，进场验收记录和复验报告。
　　2）预拌砂浆出厂合格证，检验报告，进场验收记录和复验报告。
　　3）砂浆抗压强度试验报告和评定报告。
　　4）施工方案。
　　5）隐蔽工程验收记录。
　　6）施工记录。
　　2、砌体工程隐蔽验收项目：
　　1）拉结钢筋及预埋件。
　　2）构造柱和连系梁钢筋。　　

技术负责人　

交底人　

接受人

技 术 交 底 记 录 年 月 日　
工程名称　

分部工程
砌体
分项工程名称：砌体技术交底　
交底内容:
　3）沟槽、管线、预留洞口等位置。
　　3 、砌体工程施工记录：
　　1）基体检查记录。
　　2）定位放线记录。
　　3）砌体垂直度、砂浆饱满度等自检评定记录。
　　4、主控项目　
砌块和砌筑砂浆的强度等级应符合设计要求。　　
检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报告。　　
5、加气混凝土砌块砌体一般项目：
1）砌体一般尺寸的允许偏差应符合表表5.4.1的规定。　　
抽检数量：对表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间和楼道接两个轴线或每10延长米按一标准间计数。每间检验不应少于3处。对表中3、4项，在检验批中抽检10%，且不应少于5处。
加气混凝土砌体一般尺寸允许偏差 表5.4.1　　
项次　
项目　
允许偏差（mm）　
检验方法　
1
轴线位移
10
用尺检查　
垂直度
小于或等于3m
5　
用2m托线板或吊线、尺检查　　
大于3m
10　　

2
表面平整度
8　　
用2m靠尺和楔形塞尺检查
3　　
门窗洞口高、宽（后塞口）　
±5　
用尺检查　
4
外墙上、下窗口偏移　
20　　
用经纬仪或吊线检查
2）加气混凝土砌块不应与其他块材混砌。
抽检数量：在检验批中抽检20%，且不应少于5处。
检验方法：外观检查。　

技术负责人

交底人　

接受人　　

技 术 交 底 记 录 年 月 日
工程名称

分部工程　
砌体　
分项工程名称：砌体技术交底　　
交底内容:　　
3）加气混凝土砌块砌体的灰缝砂浆饱满度不应小于80%。
抽检数量：每步架子不少于3处，且每处不应少于3块。　
检验方法：用百格网检查砌块底面砂浆的粘结痕迹面积。
4）加气混凝土砌块砌体留置的拉结钢筋或网片的位置与砌块皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮砌块高度。　
抽检数量：在检验批中抽检20%，且不应少于5处。　　
检验方法：观察和用尺量检查。　　
5）砌块砌筑时应错缝搭接，搭接长度不应小于砌块长度的1/3；竖向通缝不应大于2皮。　
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。　
检验方法：观察和用尺检查。　
6）加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm。
抽检数量：在检验批的标准间中抽查10%，且不应少于3间。　　
检验方法：用尺量5皮砌块的高度和2m砌体长度。　　
7）加气混凝土砌块墙砌至接近梁、板底时，应留一定空隙，待墙体砌筑完并应至少间隔7d后，再将其补砌挤紧。
抽检数量：每验收批抽10%墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。　　
检验方法：观察检查。　

技术负责人

交底人　　

接受人　

技 术 交 底 记 录 年 月 日
工程名称　

分部工程
砌体　　
分项工程名称：砌体技术交底　　
交底内容:　
四、特殊季节施工措施　　
为确保砌筑工程质量和安全施工的顺利进行，结合工程实际，制定以下特殊季节施工技术措施。　
1、雨季施工技术措施　
1）施工电梯、物料提升机、搅拌机等设备所在场地要适当高于其它地坪，以免积水影响正常工作。　
2)浇筑砼时要备有足够的覆盖用防雨材料（可采用彩条布、草袋子等）在突然遇雨时，应将未达到终凝的砼盖好，防止雨水冲刷砼而造成水泥浆流失。　
3)雨季砂、石含水量较大，砂浆、砼配合比要考虑其用水量，计量时要调整好配合比。运送砂浆的车子遇雨时要采取遮盖，防止水泥浆流失。
4)木构件和怕水的材料应放在仓库内或选择地势较高处遮盖保存。　
5)堆放砌块的场地，应有防雨和排水措施。　　
6)不得用过湿的砌块，以免砌筑时砂浆流失，使砌块滑移和墙体干缩后造成裂缝。　
2、雨季施工安全措施　
1)冬雨季节施工一般规定遵照本工程冬、雨季专项施工方案。　
2)施工运输机械、脚手架雨后要细心检查。
3)施工电梯、物料提升机必须安装避雷装置，防止雷击。　　
4)做好电气设备的防雨，防止因雨水发生短路而损坏线路和设备，以免发生触电事故。
5)雨天不得进行露天电焊作业。　
6)搅拌机、物料提升机均应搭设防雨棚。　　
五、成品保护　　
1、砌体砌筑完成后，未经有关人员的检查验收，皮数杆应加以保护，不得碰坏拆除。　　
2、砌块运输和堆放时，应轻吊轻放，堆放高度不得超过2.0m，堆垛之间应保持适当的通道。　
3、水电和室内设备安装时，应注意保护墙体，不得随意凿洞。填充墙上设备洞、槽应在砌筑时同时留设，漏埋或未预留时，应使用切割机切槽，埋设完毕后用C20混凝土灌实。　

技术负责人

交底人　　

接受人

技 术 交 底 记 录 年 月 日　
工程名称

分部工程　
砌体　　
分项工程名称：砌体技术交底　
交底内容:
4、不得使用砌块做脚手架的支撑，拆除脚手架时，应注意保护墙体及门窗口角。　
5、墙体拉结筋、构造柱钢筋、暖、卫、电气管线及套管等，均应注意保护，不得任意拆改、弯折或损坏。　　
6、砂浆稠度应适宜，砌筑过程中要及时清理，防止砂浆溅脏墙面。　　
7、墙体的拉结钢筋、构造柱钢筋、混凝土墙体与砌体交接处拉结钢筋及各种预埋件、各种预埋管线等，均应注意保护，严禁任意拆改或损坏。　
8、在吊放操作平台脚手架或安装模板时，应防止碰撞已砌筑完成的墙体。
9、严禁在加砌混凝土砌体内留有脚手眼。　
10、砌块在装运过程中，应轻装轻放，计算好各房间及各层间数量按规格分别堆放整齐。
11、搭拆脚手架时应防止碰坏已砌筑完成的墙体和门窗洞口棱角。　　
12、运到楼面的砂浆严禁直接倾倒在楼板上，必须设置砂浆料斗盛放。落地砂浆及镶砖砍落砖碎应及时清除，保持施工场地清净，以免影响下道工序施工。　　
六、安全文明施工及环保措施　　
1、安全文明施工　　
1）在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。
2）墙身砌体高度超过地坪1.2m以上时，应搭设脚手架。
3）严禁使用砖及砌块做脚手架的支撑；脚手架搭设后应经检查方可使用，施工用的脚手板不得少于两块，其端头必须伸出架的支承横杆约200mm，但也不许伸过太长做成探头板；砌筑时不准随意拆改和移动脚手架，楼层屋盖上的盖板或防护栏杆不得随意挪动拆除。　　
4）脚手架站脚的高度，应低于已砌砖的高度；每块脚手板上的操作人员不得超过两人；堆放砖块不得超过单行3皮；采用砖笼吊砖时，砖在架子上或楼板上要均匀分布，不应集中堆放；灰桶、灰斗应放置有序，使架子上保持畅通。　
5）在楼层施工时，堆放机具、砖块等物品不得超过使用荷载。如超过荷载时，必须经过验算采取有效加固措施后，方可进行堆放及施工。　
6）不得站在墙顶上做划线、吊线、清扫墙面等工作；上下脚手架应走斜道，严禁踏上窗台出入。　
7）在架子上砍砖时，操作人员应面向里把碎砖打在脚手板上，严禁把砖头打向架外；挂线用的坠砖，应绑扎牢固，以免坠落伤人。禁止用手向上抛砖运送，人工传递时，应稳递稳接，两人位置避免在同一垂直线上作业。
技术负责人　　

交底人

接受人　

技 术 交 底 记 录 年 月 日　
工程名称　

分部工程　　
砌体　　
分项工程名称: 砌体技术交底　　
交底内容:　
8）砖运输车辆两车前后距离平道上不小于2m，坡道上不小于10m；装砖时要先取高处后取低处，防止垛倒砸人。　
9）砌砖使用的工具、材料应放在稳妥的地方，工作完毕应将脚手板和砖墙上的碎砖、灰浆等清扫干净，防止掉落伤人。　　
10）砂浆搅拌机运转时，严禁将锹、耙等工具伸入罐内，必须进罐扒砂浆时，要停机进行。工作完毕，应将拌筒清洗干净。搅拌机应有专用开关箱，并应装有漏电保护器，停机时应拉断电闸，下班时电闸箱应上锁。　　
11）采用手推车运输砂浆时，不得争先抢道，装车不应过满；卸车时应有挡车措施，不得用力过猛或撒把，以防车把伤人。　
12）使用施工电梯提升砂浆时，应设置制动安全装置，应有明确信号，操作人员未离开施工电梯时，不得发升降信号。　　
13）材料按计划进场，尽量作到随到随用，避免材料长时间的在现场积压。材料运到现场后要堆放整齐、规矩。　
14）砌筑时作到工完场清，碎砖和垃圾要及时清运出去。
15）要注意安全用电，使用电箱到位，严禁电线乱拉乱接，值班电工必须跟班作业。　
16）临边洞口四周必须设1.2m高的护身栏杆。
17）在砌块砌体上，不宜吊挂重物，也不宜作为其他施工临时设施、支撑的支承点，如确实需要时，应采取有效的构造措施。
18）加气混凝土砌块应防止雨淋，采用彩条布覆盖。　
2、环保措施　
1）现场搅拌砂浆时，应采取措施防止预拌砂浆扬尘污染环境。　　
2）施工垃圾分类处理，尽量回收利用。　
3)备用零星水泥集中堆放，集中处理。　
