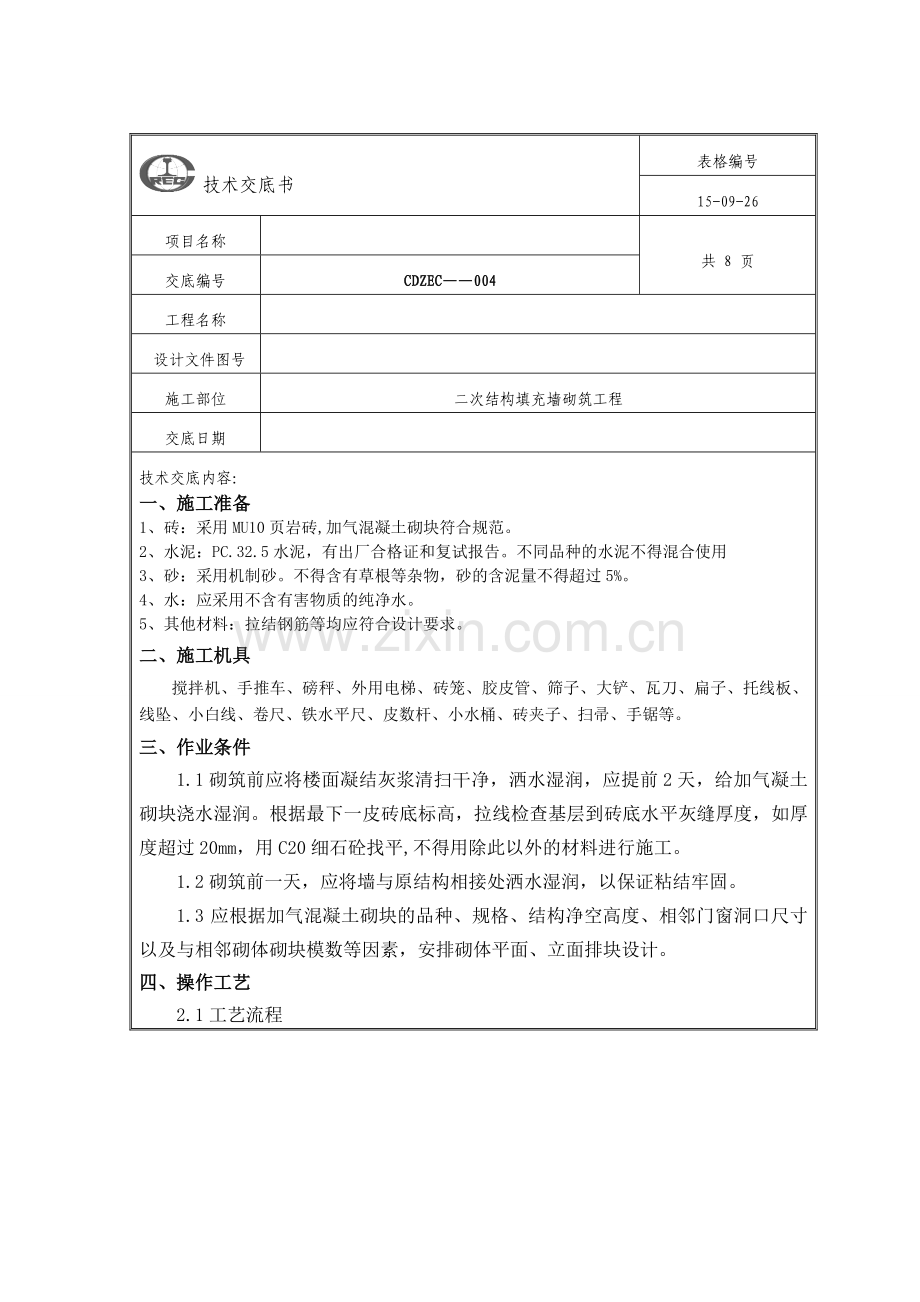

技术交底书
表格编号
15-09-26
项目名称

共 8 页
交底编号
CDZEC——004
工程名称

设计文件图号

施工部位
二次结构填充墙砌筑工程
交底日期

技术交底内容：
一、 施工准备
1、砖：采用MU10页岩砖,加气混凝土砌块符合规范。
2、水泥：PC.32.5水泥，有出厂合格证和复试报告。不同品种的水泥不得混合使用
3、砂：采用机制砂。不得含有草根等杂物，砂的含泥量不得超过5%。
4、水：应采用不含有害物质的纯净水。
5、其他材料：拉结钢筋等均应符合设计要求。
二、施工机具
搅拌机、手推车、磅秤、外用电梯、砖笼、胶皮管、筛子、大铲、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、手锯等。
三、作业条件
1.1砌筑前应将楼面凝结灰浆清扫干净，洒水湿润，应提前2天，给加气凝土砌块浇水湿润。根据最下一皮砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm，用C20细石砼找平,不得用除此以外的材料进行施工。
1.2砌筑前一天，应将墙与原结构相接处洒水湿润，以保证粘结牢固。
1.3应根据加气混凝土砌块的品种、规格、结构净空高度、相邻门窗洞口尺寸以及与相邻砌体砌块模数等因素，安排砌体平面、立面排块设计。
四、操作工艺
2.1工艺流程
砌体施工工艺流程图

抄平弹线

预埋木砖、扩孔

砖块排齐

立皮数杆，砂浆配制

砌筑、清缝、加浆勾缝

预埋电线暗管

质量检查验收

砖块码堆

2.2卫生间或湿度较大的房间加气混凝土砌块砌筑时，墙底部应浇筑200mm高等墙厚混凝土坎台，混凝土强度等级宜为C20。普通房间没有特殊要求的加气混凝土砌筑时，墙底部应先用页岩烧结砖砌筑200mm高座底再进行砌筑。
2.3砌筑时应预先试排砌块，并优先使用整体砌块。不得已须断开砌块时，应使用手锯、切割机等工具锯裁整齐，并保护好砌块的棱角，锯裁砌块的长度不应小于砌块总长度的1/3。长度小于等于150mm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应使用细石混凝土铺密实，上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。当搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配φ4钢筋网片或2φ6钢筋，长度宜为700mm，如下图所示。

加气混凝土砌块砌筑搭砌长度小于150mm时处理方法
砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头。详见下图。

加气混凝土砌块转角砌法

加气混凝土砌块T形砌法
2.4加气混凝土砌体填充墙与结构或构造柱连接的部位，应预埋2φ6的拉结筋，拉结筋的竖向间距应为500mm，有抗震要求时，拉结筋的末端应做60mm长90°弯钩。
2.5构造柱的宽度240mm，厚度一般与墙等厚，圈梁宽度与墙等宽，高度不应小于120mm。圈梁、构造柱的插筋预埋在结构混凝土构件中、部分后植筋，预留长度符合设计要求。构造柱施工时按要求应留设马牙槎，马牙槎先退后进，进退尺寸不小于60mm。页岩砖采用五进五退，加气块采用一进一退进行马牙槎的留置。构造柱设置在填充墙的转角处、T形交接处或端部。圈梁宜设在填充墙高度中部。详见下图。

加气混凝土砌块填充墙构造柱
填充墙构造柱的设置位置见各层建筑平面及相关结施图纸。构造柱应在墙体转角、较大洞口两侧（洞宽≥2000mm）、不同厚度墙体交接处、悬臂梁端部、长度≥5m的墙中间布置，墙体末端无钢筋砼柱、墙时，按要求设置构造柱；构造柱间距≤3m。构造柱上下端距楼层50O高度范围内，箍筋间距加密至@100，构造柱应先砌墙后浇柱混凝土。

构造柱断面尺寸及配筋图
填充墙高度超过4m时，在墙中部设置与柱连接的圈梁。当圈梁兼作过梁时，应在洞口上方按过梁要求确定截面并另加钢筋。窗洞口宽≥1500时，窗台设压顶，压顶断面尺寸及配筋见下图。

压顶断面尺寸及配筋图
砌块墙上留洞以及门窗洞上应设过梁，过梁两端搁置长度为每端250，即过梁总长L=洞口长度（净宽）+500，过梁尺寸及配筋见下图。过梁的混凝土的标号为C20。

过梁配筋表
梁宽
LO
b=100、120
b=200、240
h
①
②
①
②
≤1000

2φ10

2φ10
120
1000～2000
2φ8
2Φ12
2φ8
2Φ14
180
2000～3000
2φ10
2Φ14
2φ10
2Φ16
240
3000～4000

2φ10
2Φ16
300
4000～6000

2Φ12
2Φ18
400
6000～9000

2Φ12
2Φ18
500
2.6转角墙和纵横墙交接处，应将砌块分皮留槎，交错搭砌；砌块与墙柱相接处必须预留拉结筋，竖向间距为500mm2Φ6钢筋，两端伸入墙内不少于700mm，端部弯成90°弯钩。
2.7砌筑时，按排好的尺寸，先砌两端的第一皮，然后挂线砌墙身，铺一块砖长的砂浆砌一块，挤揉密实，“上跟线，下对棱，左右相邻要对平”。砌体水平灰缝厚度一般为15mm，垂直竖缝宽度为20mm。竖缝大于30mm，应用C20细石混凝土灌实。每砌一皮校正后，用砂浆灌竖缝。
灰缝应横平竖直、砂浆饱满，正、反手墙面均宜进行勾缝。砂浆的饱满度不得小于80％。横向灰缝的一次铺灰长度不应大于2m，竖向灰缝应采用临时内外夹板夹紧后灌缝。
2.8墙体砌至梁底时的做法是大于5cm时一般斜砌，如果刚好是2—3cm时，则预留。
2.9砌块墙与门框连结：将预制好埋有木砖的砼块，木砖应提前做好防腐处理，预埋时小头在外，大头在内，数量按洞口高度决定。洞口高度在1.2m以内，每边埋2块，高度在1～2m，每边埋3块，高度2～3m，每边埋4块。
2.10不同干密度和强度等级的加气混凝土不应混砌。加气混凝土砌块也不得与其它砖、砌块混砌。但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。
2.11加气混凝土填充墙砌体在转角处及纵横墙交接处，应同时砌筑，当不能同时施工时，应留成斜槎。
2.12切锯砌块应使用专用工具，不允许用斧或瓦刀任意砍劈。
植入10d，即12：120、6：100mm五、质量标准
3.1加气块及砌筑砂浆的强度等级应符合设计要求。
3.2蒸压加气混凝土砌块砌体和轻骨料混凝土小型空心砌块砌体不应与其他块材混砌。
3.3填充墙体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向偏差不应超过一皮高度。
3.4填充墙砌筑时应错缝搭砌，加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90 mm；竖向通缝不应大于２皮。
3.5填充墙体的灰缝厚度和宽度应正确。加气混凝土砌块的水平灰缝及竖向灰缝分别宜为15mm和20mm。
六、成品保护
4.1砌块在搬运过程中，应轻装轻放，计算好各房间的用量，码放整齐。
4.2设备槽孔应预留，因漏埋或末预留时，采用切割机开 ，严禁硬凿 ，损坏墙体，如有松动必须处理补强。
4.3落地砂浆及时清除，以免与地面粘结，影响下道工序施工。
4.4门框安装后施工时应将门口两侧800mm高度范围钉铁皮保护，严禁推车撞损。
4.5搭拆脚手架子时不要碰坏已砌墙体和门窗口角。
七、应注意的问题
5.1砌体锚固筋长度必须满足抗震规范的要求，端部要成90°弯钩，且安装牢固。
5.2砌体的竖向灰缝必须饱满，缝宽为15～20mm，且要求灌缝。
5.3木砖在使用前必须要做防腐处理。
5.4过梁或窗台的压顶的长度和厚度必须符合设计和规范的要求，一般长度要超过洞口尺寸250mm。
5.5加气混凝土砌块墙体，当墙长大于 5米时，应增设截面高度为 200mm、与墙体同宽的构造柱，构造柱间距不大于3米；配筋均为 410、6@200；砌体填充墙无约束的端部也应设置构造柱，做法同上。
5.6构造柱的钢筋要与结构相连接但上部混凝土要与结构断开，且留置的马牙槎应一进一退。
5.7斜砌应在加气混凝土墙砌完7天后再挤紧砌筑，在斜砌的灰缝要密实。
5.8凡剪力墙、柱边门垛尺寸小于100时，与墙、柱整体浇筑，构造配筋详结施。
5.9施工中应严格遵守安全操作规程，做好安全防护工作，在施工前必须进行详细的安全技术交底。
八、安全事项
1.墙身砌体高度超过1.2m时，应搭设脚手架。在一层以上或高度超过4m时采用里脚手架必须在墙外张挂安全网，采用外脚手架应绑护身栏杆后方准操作。
2．用内架砌外墙时，架板要低于外墙20cm，墙外按规定张挂安全网。
3．脚手架上堆砖不得超过三皮，架子转角处不得堆砧，除操作层外，上下皮架只允许堆零星材料，不得多层都堆料。
4．在高处砌墙时，转砧应面向墙面，工作完毕应将脚手板和砖墙上的碎砖，灰浆清扫干净，防止掉落伤人。
5．不准站在墙砖上做砌砖、挂线、刮缝、检查大角垂直度和清扫墙面等工作。
6．不准在墙顶或架上修改石料，以免震动墙体影响质量或石片掉下伤人。
7．不准勉强在超过胸部以上的墙体上进行砌筑，以免将墙体碰撞倒塌或上石时失手掉下造成安全事故。
8．砌块不得往下掷，运石上下时，脚手板要牢固，并钉防滑条及扶手栏杆。
9．在檐口、洞口处施工时，操作人员要面朝外操作，以免踩空坠落。不得坐在檐口、外墙等危险部位休息。
10．高处作业不能用砖头垫高架板，也不得在架板上垫砖头站人操作。
11．砖墙砌筑施工中，作业人员要严格按照砖墙的砌筑工艺进行作业，严防已砌好的砖墙倒塌伤人。
12.砌筑施工中，所用的砂浆、砌块等必须经过验收合格，强度标号达到设计要求，禁止使用不合格材料或强度达不到要求的材料进行砌筑。
13.砌筑施工时必须按施工组织设计所确定的垂直和水平运输方案进行材料的输送，用电梯进行垂直运输时，不得超载。
14.用手推车时，前后两车要保持相应的安全距离，在平道上不应不于2米，坡道上不应小于10米，严禁撒把，以防相撞或伤他人。
15.作业人员从砖垛上取砖时，应先取高处，防止砖架倒塌砸人，砌筑砍砖时应面向内打，以免碎砖落下伤人。
16.当砌筑时砖墙超过胸部以上时，要搭设操作平台，不准用不稳定的工具或物体在脚手板面垫高作业。
17.严禁酒后作业，施工作业时思相一定要集中。
有高血压、恐高症、癫间病不得从事高处作业。
18.搭设的脚手架一定要平稳脚手板不得有探头板。
