综合布线配线端接工程技术.pptx

上传人:w****g 文档编号:8718561 上传时间:2025-02-27 格式:PPTX 页数:38 大小:734.51KB 下载积分:12 金币
下载 相关 举报

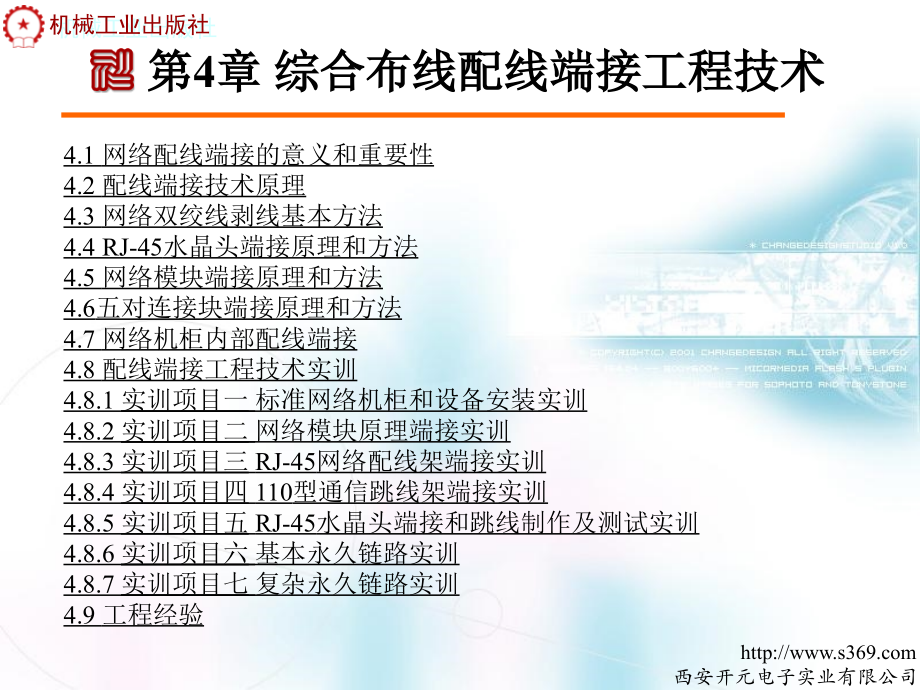

综合布线配线端接工程技术.pptx_第1页
第1页 / 共38页
综合布线配线端接工程技术.pptx_第2页
第2页 / 共38页


点击查看更多>>
资源描述
单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,4.1,网络配线端接的意义和重要性,4.2,配线端接技术原理,4.3,网络双绞线剥线基本方法,4.4 RJ-45,水晶头端接原理和方法,4.5,网络模块端接原理和方法,4.6,五对连接块端接原理和方法,4.7,网络机柜内部配线端接,4.8,配线端接工程技术实训,4.8.1,实训项目一 标准网络机柜和设备安装实训,4.8.2,实训项目二 网络模块原理端接实训,4.8.3,实训项目三,RJ-45,网络配线架端接实训,4.8.4,实训项目四,110,型通信跳线架端接实训,4.8.5,实训项目五,RJ-45,水晶头端接和跳线制作及测试实训,4.8.6,实训项目六 基本永久链路实训,4.8.7,实训项目七 复杂永久链路实训,4.9,工程经验,第,4,章 综合布线配线端接工程技术,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.1,网络配线端接的意义和重要性,配线端接技术直接影响网络系统的传输速度、传输速率、稳定性和可靠性,也直接决定综合布线系统永久链路和信道链路的测试结果。一般每个信息点的网络线从设备跳线,墙面模块,楼层机柜通信配线架,网络配线架,交换机连接跳线,交换机级联线等需要平均端接,1012,次,每次端接,8,个芯线,因此在工程技术施工中,每个信息点大约平均需要端接,80,芯或者,96,芯,因此熟练掌握配线端接技术非常重要。,西安开元电子实业有限公司,例如:如果进行,1000,个信息点的小型综合布线系统工程施工,按照每个信息点平均端接,12,次计算,该工程总共需要端接,12000,次,端接线芯,96000,次,如果操作人员端接线芯的线序和接触不良错误率按照,1%,计算,将会有,960,个线芯出现端接错误,假如这些错误平均出现在不同的信息点或者永久链路,其结果是这个项目可能有,960,个信息点出现链路不通。这样以来这个,1000,个信息点的综合布线工程竣工后,仅仅链路不通这一项错误将高达,96%,,同时各个永久链路的这些线序或者接触不良错误很难及时发现和维修,往往需要花费几倍的时间和成本才能解决,造成非常大的经济损失,严重时直接导致该综合布线系统无法验收和正常使用。,按照,GB50311-2007,综合布线系统工程设计规范,和,GB50312-2007,综合布线系统工程验收规范,两个国家标准的规定,对于永久链路需要进行,11,项技术指标测试。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.2,配线端接技术原理,综合布线系统配线端接的基本原理是,将线芯用机械力量压入两个刀片中,在压入过程中刀片将绝缘护套划破与铜线芯紧密接触,同时金属刀片的弹性将铜线芯长期夹紧,从而实现长期稳定的电气连接,如图,4-1,。,图,4-1,使用,110,压线工具将线对压入线槽内,第,4,章 综合布线配线端接工程技术,西安开元电子实业有限公司,4.3,网络双绞线剥线基本方法,网络双绞线配线端接的正确方法和程序如下。,1,)剥开外绝缘护套:首先剪裁掉端头破损的双绞线,使用专门的剥线工具将需要端接双绞线端头剥开外绝缘护套。端头剥开长度尽可能短一些,能够方便的端接线就可以了。在剥护套过程中不能对线芯的绝缘护套或者线芯造成损伤或者破坏。特别注意不能损伤,8,根线芯的绝缘层,更不能损伤任何一根铜线芯,。,(,a,)使用剥线工具剥线 (,b,)剥开外绝缘护套 图,4-2,剥开外绝缘护套,第,4,章 综合布线配线端接工程技术,西安开元电子实业有限公司,2,)拆开,4,对双绞线:将端头已经剥去外皮的双绞线按照对应颜色拆开成为,4,对单绞线。拆开,4,对单绞线时,必须按照绞绕顺序慢慢拆开,同时保护,2,根单绞线不被拆开和保持比较大的曲率半径。不能强行拆散或者硬折线对,形成比较小的曲率半径。,图,4-3,拆开,4,对双绞线 图,4-4,硬折线对,第,4,章 综合布线配线端接工程技术,西安开元电子实业有限公司,3,)拆开单绞线:将,4,对单绞线分别拆开。注意,RJ-45,水晶头制作和模块压接线时线对拆开方式和长度不同。,RJ-45,水晶头制作时注意,双绞线的接头处拆开线段的长度不应超过,20,毫米,压接好水晶头后拆开线芯长度必须小于,14,毫米,过长会引起较大的近端串扰。模块压接时,双绞线压接处拆开线段长度应该尽量短,能够满足压接就可以了,不能为了压接方便拆开线芯很长,过长会引起较大的近端串扰。,4,)配线端接,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.4 RJ-45,水晶头端接原理和方法,RJ-45,头的端接原理为:利用压线钳的机械压力使,RJ-45,头中的刀片首先压破线芯绝缘护套,然后再压入铜线芯中,实现刀片与线芯的电气连接。每个,RJ-45,头中有,8,个刀片,每个刀片与,1,个线芯连接。注意观察压接后,8,个刀片比压接前低。,图,4-5 RJ-45,头刀片压线前位置图 图,4-6 RJ-45,头刀片压线后位置图,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,RJ-45,水晶头端接方法和步骤为:,1,)剥开外绝缘护套。,2,)剥开,4,对双绞线。,3,)剥开单绞线。,4,),8,根线排好线序。,5,)剪齐线端。先将已经剥去绝缘护套的,4,对单绞线分别拆开相同长度,将每根线轻轻捋直,同时按照,568B,线序(白橙,橙,白绿,蓝,白蓝,绿,白棕,棕)水平排好。将,8,根线端头一次剪掉,留,14,毫米长度,从线头开始,至少,10mm,导线之间不应有交叉。,(,a,)剥开排好的双绞线 (,b,)剪齐的双绞线 图,4-7,剥开外绝缘护套,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,6,)插入,RJ-45,水晶头。将双绞线插入,RJ-45,水晶头内。注意一定要插到底。,7,)压接。,8,)测试。,(,a,)导线插入,RJ-45,插头 (,b,)双绞线全部插入水晶头 图,4-8,双绞线插入,RJ-45,水晶头,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.5,网络模块端接原理和方法,网络模块端接原理为:利用压线钳的压力将,8,根线逐一压接到模块的,8,个接线口,同时裁剪掉多余的线头。在压接过程中刀片首先快速划破线芯绝缘护套,与铜线芯紧密接触实现刀片与线芯的电气连接,这,8,个刀片通过电路板与,RJ-45,口的,8,个弹簧连接。,图,4-9,为模块刀片压线前位置图 图,4-10,为模块刀片压线后位置图,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,网络模块端接方法和步骤为:,1,)剥开外绝缘护套。,2,)拆开,4,对双绞线。,3,)拆开单绞线。,4,)按照线序放入端接口,如图,4-11,所示。,5,)压接和剪线,如图,4-12,所示。,6,)盖好防尘帽,如图,4-13,所示。,7,)永久链路测试。,图,4-11,放入段接口 图,4-12,压接和剪线 图,4-13,盖好防尘盖,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.6,五对连接块端接原理和方法,5,对连接块的端接原理为:在连接块下层端接时,将每根线在通信配线架底座上对应的接线口放好,用力快速将五对连接块向下压紧,在压紧过程中刀片首先快速划破线芯绝缘护套,然后与铜线芯紧密接触,实现刀片与线芯的电气连接。,图,4-14 5,对连接模块在压 图,4-15 5,对连接模块在压接线 接线前的结构 后的结构,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,5,对连接块下层端接方法和步骤为:,1,)剥开外绝缘护套。,2,)剥开,4,对双绞线。,3,)剥开单绞线。,4,)按照线序放入端接口。,5,)将五对连接块压紧并且裁线。,5,对连接块上层端接方法和步骤为:,1,)剥开外绝缘护套。,2,)剥开,4,对双绞线。,3,)剥开单绞线。,4,)按照线序放入端接口。,5),压接和剪线。,6),盖好防尘帽。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.7,网络机柜内部配线端接,为了使安装在机柜内的模块化配线架和网络交换机美观大方且方便管理,必须对机柜内设备的安装进行规划,具体遵循以下原则:,1,)一般配线架安装在机柜下部,交换机安装在其上方;,2,)每个配线架之间安装有一个理线架,每个交换机之间也要安装理线架;,3,)正面的跳线从配线架中出来全部要放入理线架内,然后从机柜侧面绕到上部的交换机间的理线器中,再接插进入交换机端口。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,一般网络机柜的安装尺寸执行中国,YD/T 1819-2008,通信设备用综合集装架,标准,图,4-16,网络机柜的安装尺寸 图,4-17,机柜内配线架安装实物图,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8,配线端接工程技术实训,4.8.1,实训项目一 标准网络机柜和设备安装实训,【,实训目的,】,1,)掌握标准网络机柜和设备的安装。,2,)认识常用网络综合布线系统工程器材和设备。,3,)掌握网络综合布线常用工具和操作技巧。,【,实训要求,】,1,)设计网络机柜内设备的安装施工图。,2,)完成开放式标准网络机架的安装。,3,)完成,1,台,19in7U,网络压接线实验仪安装。,4,)完成,1,台,19in7U,网络跳线测试实验仪安装。,5,)完成,2,个,19in1U 24,口标准网络配线架安装。,6,)完成,2,个,19in1U 110,型标准通信跳线架安装。,7,)完成,2,个,19in1U,标准理线环安装。,8,)完成电源安装。,图,4-18“,西元”网络配线实训装设备,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训设备、材料和工具,】,1,)开放式网络机柜底座,1,个,立柱,2,个,帽子,1,个,电源插座和配套螺丝。,2,),1,台,19in7U,网络压接线实验仪。,4,),1,台,19in7U,网络跳线测试实验仪。,5,),2,个,19in1U 24,口标准网络配线架。,6,),2,个,19in1U 110,型标准通信跳线架。,7,),2,个,19in1U,标准理线环。,8,)配套螺丝、螺母。,9,)配套十字头螺丝刀、活扳手、内六方扳手。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,(,1,)设计网络机柜施工安装图参考图,4-18“,西元”网络配线实训设备的结构,用,Visio,软件设计机柜设备安装位置图。如图,4-19,所示。(,2,)器材和工具准备把设备开箱,按照装箱单检查数量和规格。(,3,)机柜安装按照西元开放式机柜的安装图纸把底座、立柱、帽子、电源等进行装配,保证立柱安装垂直,牢固。(,4,)设备安装按照第一步设计的施工图纸安装全部设备。保证每台设备位置正确,左右整齐和平直。(,5,)检查和通电设备安装完毕后,按照施工图纸仔细检查,确认全部符合施工图纸后接通电源测试。,【,实训报告,】,1,)完成网络机柜设备安装施工图设计。,2,)总结机柜设备安装流程和要点。,3,)写出标准,U,机柜和,1U,设备的规格和安装孔尺寸。,图,4-19,机柜设备安装位置图,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.2,实训项目二 网络模块原理端接实训,【,实训目的,】,1,)掌握网线的色谱、剥线方法、预留长度和压接顺序。,2,)掌握通信配线架模块的端接原理和方法,常见端接故障的排除。,3,)掌握常用工具和操作技巧。,【,实训要求,】,1,)完成,6,根网线的两端剥线,不允许损伤线缆铜芯,长度合适。,2,)完成,6,根网线的两端端接,共端接,96,芯线,端接正确率,100%,。,3,)排除端接中出现的开路、短路、跨接、反接等常见故障。,4,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,型号。,2,)实训材料包,1,个。内装长度,500,毫米的网线,6,根。,3,)剥线器,1,把,打线钳,1,把,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,()实训材料和工具准备 取出网线。()剥开外绝缘护套。()拆开,4,对双绞线。()拆开单绞线。()打开网络压接线实验仪电源。()按照线序放入端接口并且端接。图,4-20,模块端接 端接顺序按照,568B,从左到右依次为“白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”。()另一端端接。()故障模拟和排除 。()重复以上操作,完成全部,6,根网线的,端接。压接完线芯,对应指示灯不亮,而,有错位的指示灯亮时,表明上下两排中,,有,1,芯线序压错位,必须拆除错位的线芯,,重复在正确位置压接,直到对应的指示灯亮。,【,实训报告,】,1,)写出网络线,8,芯色谱和,568B,端接线顺序。图,4-21,端接测试,2,)写出模块端接原理。,3,)写出压线钳操作注意事项,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.3,实训项目三,RJ-45,网络配线架端接实训,(RJ-45,网络配线架,+,西元压接线实验仪,),【,实训目的,】,1,)熟练掌握,RJ-45,网络配线架模块端接方法。,2,)掌握通信跳线架模块端接原理和方法。,3,)掌握常用工具和操作技巧。,【,实训要求和课时,】,1,)完成,6,根网线的端接,一端,RJ-45,水晶头端接,另一端通信配线架模块的端接。,2,)完成,6,根网线的端接。一端,RJ-45,网络配线架模块端接,另一端通信跳线架模块,端接。,3,)排除端接中出现的开路、短路、跨接、反接等常见故障。,4,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,,型号。,2,)实训材料包,1,个。,500mm,网线,12,根,RJ-45,水晶头,6,个。,3,)剥线器,1,把,打线钳,1,把,,图,4-22,网线端接,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,1,)从实训材料包中取出,2,根网线,打开压接线实验仪电源。,2,)完成第一根网线端接,网线一端进行,RJ-45,水晶头端接,另一端与通信跳线架模块的端接。,3,)完成第二根网线端接,形成链路 把网线一端与配线架模块端接,另一端与通信跳线架模块端接,这样就形成了一个网络链路,对应指示灯直观显示线序。,4,)端接过程中,仔细观察指示灯,及时排除端接中出现的开路、短路、跨接、反接等常见故障。,5,)重复以上步骤完成其余,5,根网线的端接。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,图,4-23,观察指示灯 图,4-24,网线全部端接,【,实训报告,】,1,)写出,568A,和,568B,端接线顺序。,2,)写出网络配线架模块端接线的原理。,3,)总结出网络配线架模块端接方法和注意事项,。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.4,实训项目四,110,型通信跳线架端接实训,(110,型通信跳线架,+RJ-45,配线架,+,压接线实验仪,),【,实训目的,】,1,)熟练掌握通信跳线架模块端接方法。,2,)掌握网络配线架模块端接方法。,3,)掌握常用工具和操作技巧。,【,实训要求和课时,】,1,)完成,6,根网线端接,一端,RJ-45,水晶头端接,另一端与通信跳线架模块的端接。,2,)完成,6,根网线端接,一端与网络配线架模块端接,另一端与通信跳线架模块下层端接。,3,)完成,6,根网线端接,两端与两个通信跳线架模块上层端接。,4,)排除端接中出现的开路、短路、跨接、反接等常见故障。,5,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,型号。,2,)实训材料包,1,个。,500mm,网线,18,根,,RJ-45,水晶头,6,个。,3,)剥线器,1,把,打线钳,1,把,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,1,)从实训材料包中取出,3,根网线,打开压接线实验仪电源。,2,)完成第一根网线端接,把一端进行,RJ-45,水晶头端接,另一端与通信跳线架模块端接。,3,)完成第二根网线端接,把一端与网络配线架模块端接,另一端与通信跳线架模块下层端接。,4,)完成第三根网线端接,把两端分别,与两个通信跳线架模块的上层端接,,这样就形成了一个有,6,次端接的网络,链路,对应的指示灯直观显示线序。,5,)端接过程中,仔细观察指示灯,,及时排除端接中出现的开路、短路、,跨接、反接等常见故障。,6,)重复第一,五步完成其余,5,根网线端接。,图,4-25,端接链路,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,图,4-26,观察指示灯图,4-27,完成其余网线端接,【,实训报告,】,1,)写出通信跳线架模块端接线方法。,2,)写出网络配线架模块端接线方法,3,)总结出通信跳线架模块和网络配线架模块的端接经验。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.5,实训项目五,RJ-45,水晶头端接和跳线制作及测试实训,【,实训目的,】,1,)掌握,RJ-45,水晶头和网络跳线的制作方法和技巧。,2,)掌握网络线的色谱、剥线方法、预留长度和压接顺序。,3,)掌握各种,RJ-45,水晶头和网络跳线的测试方法。,4,)掌握网络线压接常用工具和操作技巧。,【,实训要求和课时,】,1,)完成网络线的两端剥线,不允许损伤线缆铜芯,长度合适。,2,)完成,4,根网络跳线制作实训,共计压接,8,个,RJ-45,水晶头。,3,)要求压接方法正确,每次压接成功,压接线序检测正确,正确率,100%,。,4,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,型号。,2,)实训材料包,1,个。,RJ-45,水晶头,8,个,,500mm,网线,4,根。,3,)剥线器,1,把,压线钳,1,把,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,(,1,)剥开双绞线外绝缘护套(,2,)拆开,4,对双绞线 将端头已经抽去外皮的双绞线按照对应颜色拆开成为,4,对单绞线。(,3,)拆开单绞线 将,4,对单绞线分别拆开。(,4,)拆开单绞线和,8,芯线排好线序,568B,线序为白橙,橙,,白绿,蓝,白蓝,绿,白棕,棕。,(,5,)剪齐线端把整理好线序的,8,根线端头一次剪掉,留,14,毫米长度。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,(,6,)插入,RJ-45,水晶头和压接重复以上步骤,完成另一端水晶头制作,这样就完成了一根网络跳线了。,图,4-36,跳线测试图(,7,)网络跳线测试 把跳线两端,RJ-45,头分别插入测试仪上下对应的插口中,观察测试仪指示灯闪烁顺序,如图,4-36,所示。如果有一芯或者多芯没有压接到位时,对应的指示灯不亮。如果有一芯或者多芯线序错误时,对应的指示灯将显示错误的线序。,【,实训报告,】,1,)写出网络线,8,芯色谱和,568B,端接线顺序。,2,)写出,RJ-45,水晶头端接线的原理。,3,)总结出网络跳线制作方法和注意事项。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.6,实训项目六 基本永久链路实训,(,RJ-45,网络配线架,+,跳线测试仪),【,实训目的,】,1,)掌握网络永久链路。,2,)掌握网络跳线制作方法和技巧。,3,)掌握网络配线架的端接方法。,4,)熟悉掌握网络端接常用工具和操作技巧。,【,实训要求和课时,】,1,)完成,4,根网络跳线制作,一端插在测试仪,RJ-45,口中,另一端插在配线架,RJ-45,口中。,2,)完成,4,根网络线端接,一端,RJ-45,水晶头端接并且插在测试仪中,另一端在网络配线架模块端接。,3,)完成,4,个网络链路,每个链路端接,4,次,32,芯线,端接正确率,100%,。,4,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,型号。,2,)实训材料包,1,个。,RJ-45,水晶头,12,个,,500mm,网线,8,根。,3,)剥线器,1,把,压线钳,1,把,打线钳,1,把,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,1,)从实训材料包中取出,3,个,RJ-45,水晶头、,2,根网线。,2,)打开网络配线实训装置上的网络跳线测试仪电源。,3,)按照,RJ-45,水晶头的制作方法,制作第一根网络跳线,两端,RJ-45,水晶头端接,测试合格后将一端插在测试仪,RJ-45,口中,另一端插在配线架,RJ-45,口中。,4,)把第二根网线一端首先按照,568B,线序做好,RJ-45,水晶头,然后插在测试仪,RJ-45,口中。,5,)把第二根网线另一端剥开,将,8,芯线拆开,按照,568B,线序端接在网络配线架模块中,这样就形成了一个,4,次端接的永久链路。如图,4-37,所示。,6,)测试 压接好模块后,这时对应的,8,组,16,个指示灯依次闪烁,显示线序和电气连接情况。,7,)重复以上步骤,完成四个网络链路和测试。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训报告,】,1,)设计,1,个带,CP,集合点的综合布线永久链路图。,2,)总结永久链路的端接技术,如,568A,和,568B,端接线顺序和方法。,3,)总结,RJ-45,模块和,5,对连接模块端接方法。,图,4-37,永久链路端接 图,4-38,指示灯 图,4-39,完成,4,个网络链路,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.8.7,实训项目七 复杂永久链路实训,(110,型通信跳线架,+RJ-45,配线架,+,跳线测试仪,),【,实训目的,】,1,)设计复杂永久链路图。,2,)熟练掌握,110,通信跳线架和,RJ-45,网络配线架端接方法。,3,)掌握永久链路测试技术。,【,实训要求和课时,】,1,)完成,4,根网络跳线制作,一端插在测试仪,RJ-45,口中,另一端插在配线架,RJ-45,口中。,2,)完成,4,根网线端接,一端端接在配线架模块中,另一端端接在通信跳线架连接块下层。,3,)完成,4,根网线端接,一端,RJ-45,水晶头端接并且插在测试仪中,另一端端接在通信跳线架连接块上层。,4,)完成四个网络永久链路,每个链路端接,6,次,48,芯线,端接正确率,100%,。,5,),2,人一组,,2,课时完成。,【,实训设备、材料和工具,】,1,)“西元”牌网络配线实训装置,型号。,2,)实训材料包,1,个。,RJ-45,水晶头,12,个,,500mm,网线,12,根。,3,)剥线器,1,把,压线钳,1,把,打线钳,1,把,钢卷尺,1,个。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,【,实训步骤,】,1,)准备材料和工具,打开电源开关。,2,)按照,RJ-45,水晶头的制作方法,制作第一根网络跳线。,3,)把第二根网线一端按照,568B,线序端接在网络配线架模块中,另一端端接在,110,通信跳线架下层,并且压接好,5,对连接块。,4,)把第三根网线一端端接好,RJ-45,水晶头,插在测试仪上部的,RJ-45,口中,另一端端接在,110,通信跳线架模块上层,端接时对应指示灯直观显示线序和电气连接情况。完成上述步骤就形成了有,6,次端接的一个永久链路,如图,4-40,所示。,5,)测试 压接好模块后,这时对应的,8,组,16,个指示灯依次闪烁,显示线序和电气连接情况。如图,4-41,所示。,6,)重复以上步骤,完成四个网络永久链路和测试,如图,4-42,所示。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,图,4-40 6,次端接的一个永久链路 图,4-41,指示灯图,4-42,完成,4,个永久链路,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,7,)永久链路技术指标测试。把永久链路的两个,RJ-45,插头,插入专业的网络测试仪器,就能够直接测量出这个链路的各项技术指标了。,GB50311,中规定的永久链路,11,项技术参数如下:最小回波损耗值。最大插入损耗值。最小近端串音值。最小近端串音功率。最小,ACR,值。最小,PSACR,值。最小等电平远端串音值。最小,PS ELFEXT,值。最大直流环路电阻。最大传播时延。,11,最大传播时延偏差。,【,实训报告,】,1,)设计,1,个复杂永久链路图。,2,)总结永久链路的端接和施工技术。,3,)总结网络链路端接种类和方法。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,4.9,工程经验,1,工程经验一 在配线架打线之后一定要记着做好标记,有一次在施工中,有几个信息点在安装配线架打线完成后,没有及时的做标记。等开通网络的时候,端口怎么也对不上,让工程师挨个查了一遍之后才弄好。这样不但延长了施工工期,而且还加大了工程的成本。,2,工程经验二 制作跳线不通,我们在制作跳线,RJ-45,头时往往会遇到制作好后有些芯不通,这主要的原因有两点:,1,)网线线芯没有完全插到位;,2,)在压线的时候没有将水晶头压实。,3,工程经验三 打线方法要规范,有些施工工人在打线的时候,并不是按照,568A,或者,568B,的打线方法进行打线的,而是按照,1,、,2,线对打白色和橙色,,3,、,4,线对打白色和绿色,,5,、,6,线对打白色和蓝色,,7,、,8,线对打白色和棕色,这样打线在施工的过程中是能够保证线路畅通的,但是它的线路指标却是很差的,特别是近端串扰指标特别差,会导致严重的信号泄漏,造成上网困难和间接性中断。因此,项目经理一定要提醒制作工人不要犯这样的错误。,西安开元电子实业有限公司,第,4,章 综合布线配线端接工程技术,
