ASSAB ELMAX

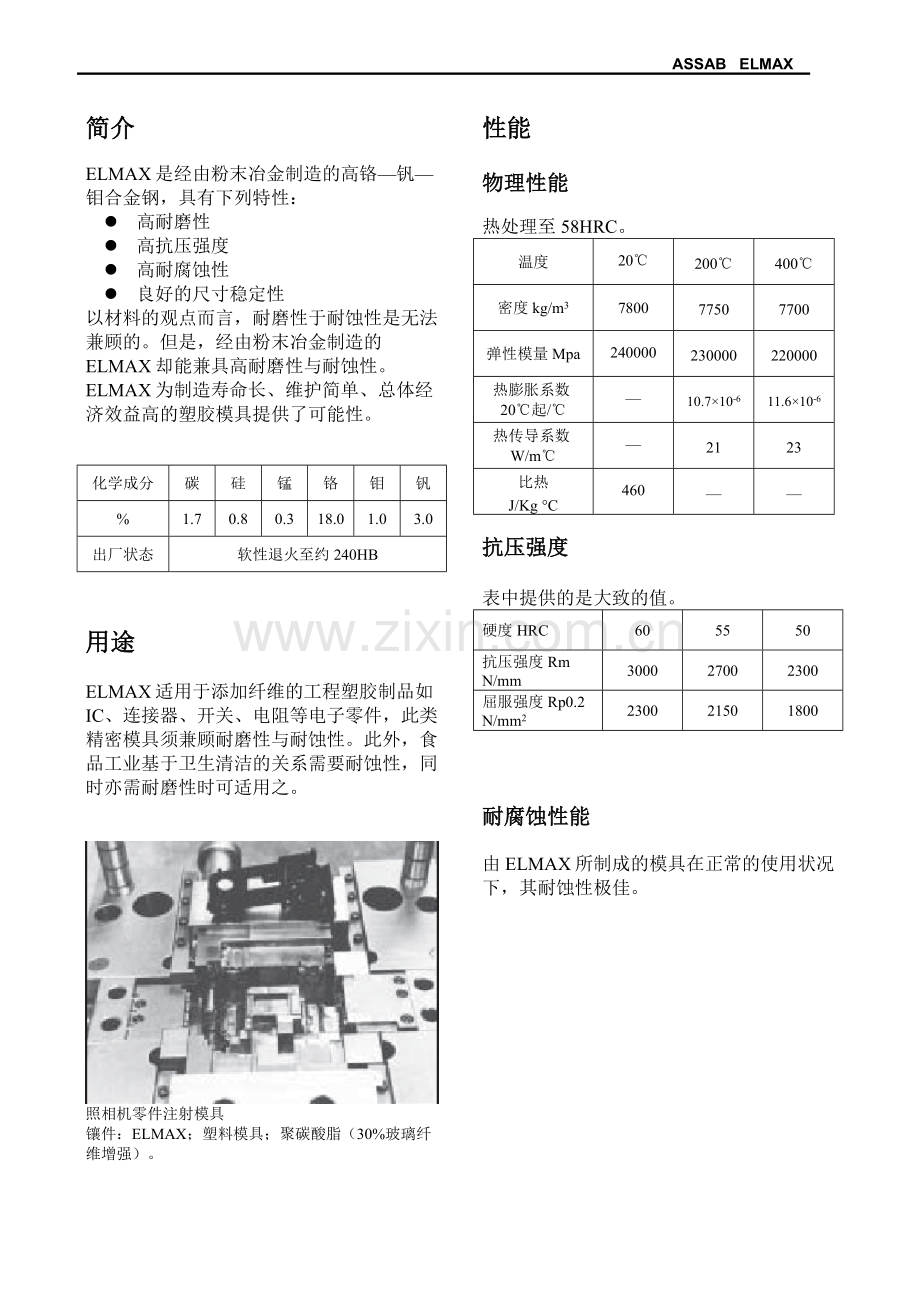

简介

ELMAX是经由粉末冶金制造的高铬—钒—钼合金钢，具有下列特性：
l 高耐磨性
l 高抗压强度
l 高耐腐蚀性
l 良好的尺寸稳定性
以材料的观点而言，耐磨性于耐蚀性是无法兼顾的。但是，经由粉末冶金制造的ELMAX却能兼具高耐磨性与耐蚀性。
ELMAX为制造寿命长、维护简单、总体经济效益高的塑胶模具提供了可能性。

化学成分
碳
硅
锰
铬
钼
钒
%
1.7
0.8
0.3
18.0
1.0
3.0
出厂状态
软性退火至约240HB

用途

ELMAX适用于添加纤维的工程塑胶制品如IC、连接器、开关、电阻等电子零件，此类精密模具须兼顾耐磨性与耐蚀性。此外，食品工业基于卫生清洁的关系需要耐蚀性，同时亦需耐磨性时可适用之。

照相机零件注射模具
镶件：ELMAX；塑料模具；聚碳酸脂（30%玻璃纤维增强）。

性能

物理性能

热处理至58HRC。
温度
20℃
200℃
400℃
密度kg/m3
7800
7750
7700
弹性模量Mpa
240000
230000
220000
热膨胀系数20℃起/℃
—
10.7×10-6
11.6×10-6
热传导系数W/m℃
—
21
23
比热
J/Kg °C
460
—
—

抗压强度

表中提供的是大致的值。
硬度HRC
60
55
50
抗压强度Rm
N/mm
3000
2700
2300
屈服强度Rp0.2
N/mm2
2300
2150
1800

耐腐蚀性能

由ELMAX所制成的模具在正常的使用状况下，其耐蚀性极佳。

热处理

软性退火
在保护性气体中加热至980℃，保温时间2小时，以每小时20℃的冷却速度降至850℃，保温时间10小时，然后冷却。

应力消除
粗加工后，模具须加热至650℃保温2小时，然后缓慢冷却至500℃后，再空冷。

淬火
预热温度：600—850℃
奥氏体化温度：1050—1100℃
温度（℃）
保温时间*
（分钟）
回火前硬度（HRC）
1050
30
60
1080
30
61
1100
30
62
*保温时间等于当中心点与表面温度均到达同一设定温度后，再保持的时间。
淬火时应防止氧化和脱碳。

回火
参照回火曲线按所需硬度值选择回火温度，淬火到室温后立刻回火2次。最低回火温度180℃，回火保温时间至少2小时。

淬火介质
l 高压气体
l 流动粒子炉或盐浴炉20/200—550℃分级，然后空冷。
注意：为了获得良好的性能，在变形允许的前提下，冷却速度越快越好，钢材冷却到50—70℃时应立即回火。

热处理后的ELMAX尺寸变化
图示为从奥氏体化温度淬火及深冷处理对尺寸的影响。

奥氏体化： 1050℃ 1050℃
30min 30min
淬火介质： 空气 空气
深冷处理： — -60℃
回火： 230℃2h+2h 230℃2h+2h

奥氏体化： 1100℃ 1100℃
30min 30min
淬火介质： 空气 空气
深冷处理： — -60℃
回火： 230℃2h+2h 230℃2h+2h

上述测试用试样尺寸为40×40×40mm。

深冷处理
要求尺寸稳定性的精密模具，须施以深冷处理，否则将导致尺寸变化。
淬火后，立刻将工件深冷处理 -40℃~ -120℃之间，然后在施与回火处理。保持时间1—3小时，将使硬度增加1—3HRC。
应避免应用于形状复杂模具以减小破裂危险。

使用ELMAX制作镶件的录音磁带盒模具。

机械加工

以下的加工参数作为加工指导值，需根据实际情况做适当调整。

车床加工

切削参数
粗车
钨钢刀具
精车
钨钢刀具
精车
高速钢刀具
车削速度（Vc）
米/分钟
50-80
80-130
15
进给量（f）
毫米/转
0.3-0.6
-0.3
-0.3
车削深度（ap）毫米
2-6
-2
-2
硬质合金
ISO标准
K15*
C2*
K15*
C2*
—

*使用耐磨损的Al2O3镀覆钨钢刀。如Sandvik的Coromant GC 3015或Seco的TP05。

铣床加工

表面和方肩铣削

切削参数
粗铣
钨钢刀具
精铣
钨钢刀具
精铣
高速钢
刀具
车削速度（Vc）
米/分钟
70-90
90-120
9
进给量（fz）
毫米/齿
0.2-0.4
0.1-0.2
0.1
铣削深度（ap）
毫米
2-5
-2
-2
硬质合金
ISO标准
K15*
C2*
K15*
C2*
—

*使用使用耐磨损的Al2O3镀覆钨钢刀，如Sandvik的Coromant GC 3015或Seco的T10M。

端铣
切削参数
端铣刀具类型
全钨钢
可替换式钨钢刀片
高速钢
铣削速度（Vc）
米/分钟
20
50-80
91）
进给量（fz）
毫米/齿
0.03-0.202）
0.08-0.202）
0.05-0.352）
钨钢刀具
标准ISO
US
K20
C2
K153）
C23）
—
1） 涂覆高速钢端铣刀Vc~16米/分钟
2） 取决于切削半径深度和刀具直径
3） 使用耐磨损的Al2O3镀覆钨钢刀

钻孔加工

高速钢麻花钻头
钻孔直径Φ
毫米
钻孔速度（Vc）米/分钟
进给量（f）
毫米/转
-5
5-10
10-15
15-20
9*
9*
9*
9*
0.05-0.15
0.15-0.25
0.25-0.35
0.35-0.40
*涂覆高速钢钻头Vc~13米/分钟

钨钢钻头
切削参数
钻头种类
可替换式
刀头
全钨钢
钎焊钨钢1）
钻孔速度（Vc）
米/分钟
80-130
40
30
进给量（f）
毫米/转
0.05-0.252）
0.10-0.252）
0.15-0.252）
1） 带有内部冷却管道的钻头和钨钢刀头
2） 取决于钻头直径

磨床加工
以下是经常使用的砂轮型号。更详细的资料请参阅ASSAB“工具钢的研磨”手册。

磨削类型
砂轮推荐
软性退火状态
硬化状态
表面磨削直进式
A 46 HV
B107 R75 B31）
3SG 46 GVS2）
C 46 GV
表面磨削镶片式
A 24 GV
3SG 46 FVSPF2）
A 46 FV
外圆磨
A 60 JV
B126 R75 B31）
5SG 70 IVS2）
C 60 IV
内圆磨
A 46 JV
B107 R75 B31）
3SG 60 JVS2）
C 60 HV
成型磨
A 100 LV
B107 R100 V1）
5SG 80 JVS2）
C 120 HV
1） 如果可能这类磨削可使用CBN砂轮
2） 此类砂轮产自Norton公司

电火花加工

如果钢材在淬火和回火状态下进行电火花加工后，必须在比原先回火温度低大约20℃的温度下，再回火一次。

连接器产品模具，ELMAX做模具镶件。

性能比较图

更进一步的咨询

请与ASSAB公司联络，以获得更多有关钢材选择、用途、热处理及钢材尺寸资料。
