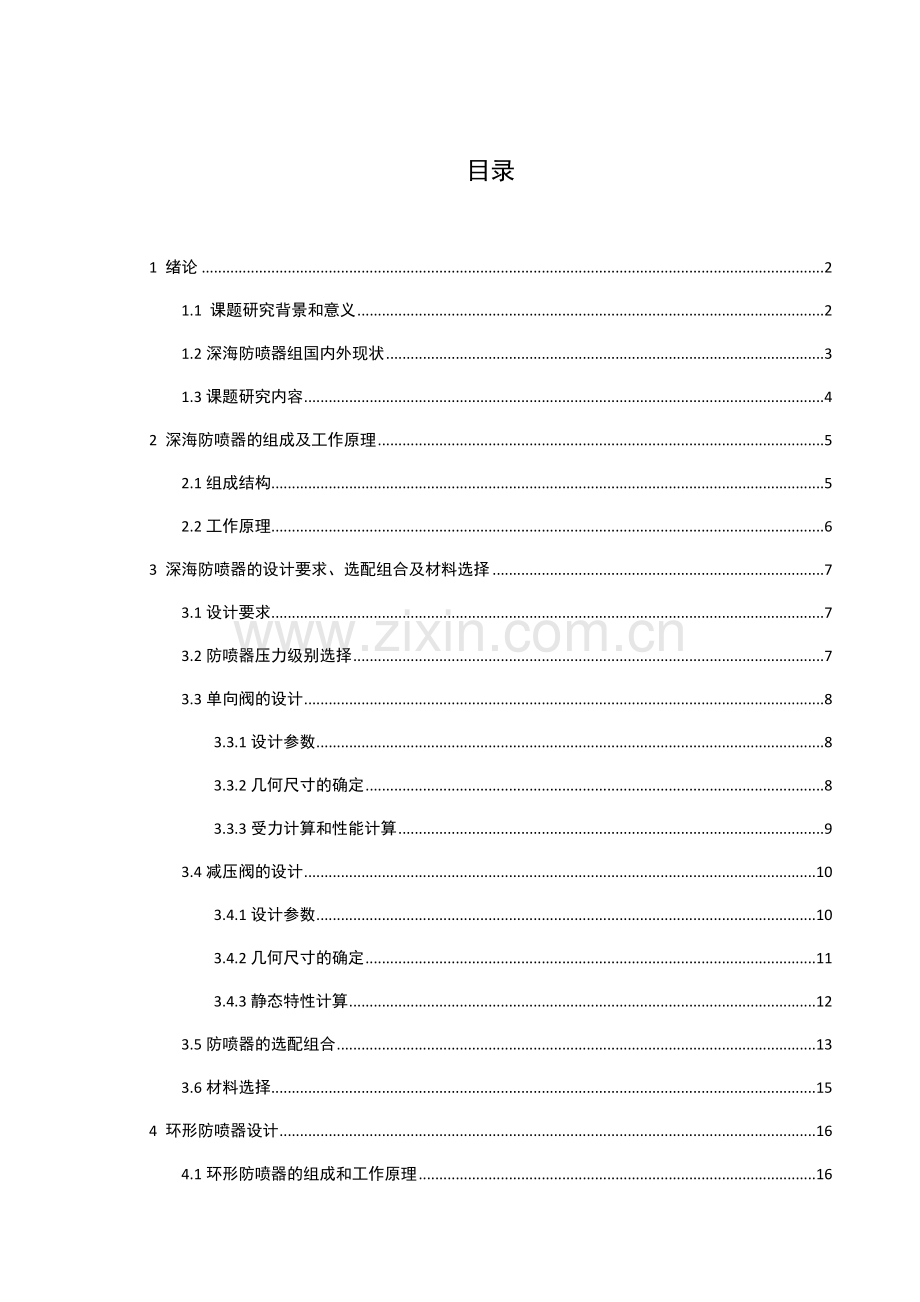

海洋石油钻井平台防喷器结构设计与三维造型.docx_第1页
第1页 / 共37页

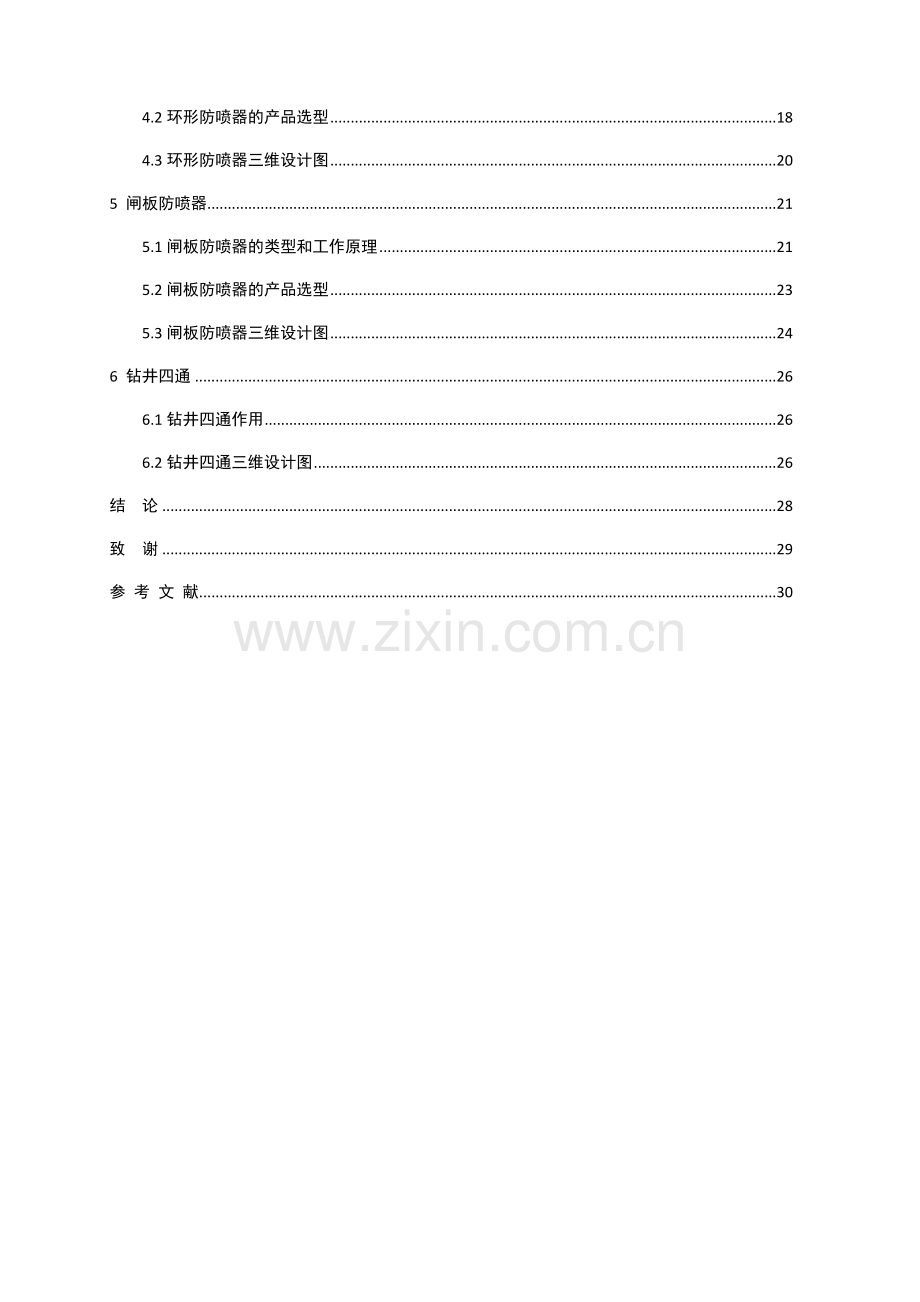

海洋石油钻井平台防喷器结构设计与三维造型.docx_第2页
第2页 / 共37页
海洋石油钻井平台防喷器结构设计与三维造型.docx_第3页
第3页 / 共37页
海洋石油钻井平台防喷器结构设计与三维造型.docx_第4页
第4页 / 共37页
海洋石油钻井平台防喷器结构设计与三维造型.docx_第5页
第5页 / 共37页
点击查看更多>>
资源描述

1、目录1 绪论21.1 课题研究背景和意义21.2深海防喷器组国内外现状31.3课题研究内容42 深海防喷器的组成及工作原理52.1组成结构52.2工作原理63 深海防喷器的设计要求、选配组合及材料选择73.1设计要求73.2防喷器压力级别选择73.3单向阀的设计83.3.1设计参数83.3.2几何尺寸的确定83.3.3受力计算和性能计算93.4减压阀的设计103.4.1设计参数103.4.2几何尺寸的确定113.4.3静态特性计算123.5防喷器的选配组合133.6材料选择154 环形防喷器设计164.1环形防喷器的组成和工作原理164.2环形防喷器的产品选型184.3环形防喷器三维设计图20

2、5 闸板防喷器215.1闸板防喷器的类型和工作原理215.2闸板防喷器的产品选型235.3闸板防喷器三维设计图246 钻井四通266.1钻井四通作用266.2钻井四通三维设计图26结 论28致 谢29参 考 文 献301 绪论1.1 课题研究背景和意义石油的勘探钻采作业在科技的推动发展下,已经渐渐成为全球经济的重要支柱,推动着现代社会正常运行下去。由于世界各国对石油的需求量增长,陆地钻油采集及对浅海域的常规开发已趋于饱和,人们将眼光延伸至广阔的海洋,对石油的钻采勘探向着深水和超深水领域发展。随着海洋石油勘探和开发的进程日益深入,深水钻井渐渐成为一种主流的发展趋势。如图1-1,为海洋钻井示意图,

3、标注1-5分别为钻井船、隔水管、水下控制箱、环形防喷器、闸板防喷器。而保证安全钻井最关键的设备,便是深海防喷器组。深海防喷器也叫水下防喷器,在石油钻井时安装在井口套管头上,用于控制井口压力,是井控设备中的核心设备。是海洋石油钻井行业水下器具的部件之一,是设置在海底用来控制和防止井喷,保证海下作业顺利完成的关键环节之一【1】。图1-1 海洋钻井示意图防喷器最重要的作用是控制井内压力,防止井喷、井涌等危险事故发生。在考虑到人员和设备安全的同时,也要求具有规避污染深海生态环境的作用。井喷是深海石油钻探作业安全生产中的重大事故,主要是由压力作用造成的。同时,失效的元器件或是失误的人为操作都可能会导致井

4、喷、井涌的产生。在钻井作业的过程中,应该保持地层压力,使钻井液密度始终大于地层流体压力【2】。因为海洋钻井的地理位置的缘故,导致人员及设备的救援困难性大大提升了,深水防喷器组的安全性能和可靠性要求也相应变得极其高。深海防喷器组集电子、机械、液压等多项技术于一体,技术含量高,产品附加值高。钻井作业的水下深度、油气层压力和海底至目的层深度的不同,会导致深海防喷器组不同配置的产生。目前深海防喷器组已经成为深海钻井生产能够安全作业的重要技术手段,也是石油工业走向海洋的的基础。1.2深海防喷器组国内外现状美国从20世纪50年代开始研究生产水下防喷器,经过三十年速度发展。90年代,Shaffer研发了以快

5、速更换闸板为特点的NEXT型闸板防喷器。2008年,美国JAMES I.LIVINGSTONE申请了一个井下防喷器专利,分为两部分:能够与井壁形成环形空间和内部通道的内管。同时该防喷器还还一个单向阀和球阀,分别负责关闭井下防喷器的环形通道和内部通道【3】。近年来,为使用井口回压较高的欠平衡钻井,美国Williams公司研发出了7000型和7100型高压旋转防喷器。该款防喷器有2个环形胶芯,大大提升了密封的可靠性。在深水防喷器组的设计生产、安全性能检测方面,国外的防喷器公司积累了很多经验。和深海防喷器组有关的科技一直被国外所垄断,国内厂商完全只能依靠进口。从我国对于防喷器制造方面使用的规范性文件

6、来看,一九八五年是一个分水岭。一九八五年以前,国内生产的防喷器型号都表示为KPY(KPY为勘探液压防喷器的汉字拼音字母)公称通径最大工作压力的形式。其中cm是公称通径的标准单位并且取其圆整值,kg/cm2是最大工作压力的标准单位【4】。如型号为KPY23-210的防喷器,其最大工作压为210kg/cm2,公称通径为230cm。一九八五年以后,防喷器型号的字头仍然由汉语拼音字母组成。如图1-2,为一九八五年以后的防喷器型号标准,公称通径的单位不变,而最大工作压力的单位则改变,以MPa表示。例如型号为FZ2321的单闸板防喷器,其最大工作压力为21MPa,公称通径为230mm。图1-2 1985年

7、后防喷器型号2008年,为了打破国外对深海防喷器技术上的垄断,我国正式立项“3000米深海防喷器组及控制系统的研制”课题。2012年10月,国内首套3000米深水防喷器组及其控制系统,被华北石油荣盛机械制造有限公司研制并通过国家科技部验收。作为国家“863”计划“南海深水油气勘探开发关键技术与装备”的子课题之一,该项目的成功研发,填补了我国防喷器制造方面的不足甚至空白,是我国石油钻采作业的重大突破,具有极其深远的意义。以目前国内海工行业的发展水平来看,海洋工程可以以其深度划分为海岸、浅海和深海工程。如何改善石油钻井平台,以便适应深水、超深水等环境作业的安全性能要求,是未来深海防喷器设计所一直追

8、求的目标。目前国内自主设计的深海防喷器,大多是在国外成熟设计的产品基础上进行修改,一旦修改幅度过大,便会产生各类的问题。究其原因,缺乏创新,对设计理念的本质的理解匮乏才是根本。1.3课题研究内容当今情况下,我国海洋油气开发已经有近四十年历史,但从科技和创新的角度来看,深水防喷器组的生产制造技术主要被国外的少数大型公司所垄断。国内对于深海防喷器的相关研究与国际第一列队的科技相比存在很大差距,基本处于劣势地位。为此,如何在较短时间内突破国外相关技术垄断,努力进入世界水平第一梯队,适时进入深海、超深海油气勘探开发领域,形成具有我国自主知识产权的技术装备体系,是我国石油工业急需解决的难题【5】。本文主

9、要完成以下研究内容:1.根据防喷器结构示意图,考虑提高自动化程度,其精准要求和安全要求,制定设计海洋井口防喷器的总体设计方案;2.选择合理的总体设计方案,利用SolidWorks软件开展防喷器的结构设计、零件的详细设计;3.利用软件设计海洋钻井平台防喷器的三维造型。2 深海防喷器的组成及工作原理2.1组成结构防喷器是钻井井口装置的主要组成部分。它是保安全、快速、优质钻开高压油、气层的关键设备。海底防喷器组具有结构简单,操作简易,耐高压耐腐蚀等特点。同时因为处在海洋环境下工作,需要耐腐蚀耐低温,其性能必须绝对可靠。防喷器作为钻油作业环节中十分重要的一环,需要具备以下的特点:1.动作迅速。环形防喷

10、器的液动封井时间通常小于30秒,闸板防喷器的液动封井时间通常为38秒,而打开液动放喷阀的时间则通常为3秒。2.操作方便,安全可靠。井口防喷器的开,关均采用液压操作。3.现场维修方便。无论是闸板防喷器的闸板,还是环形防喷器的胶芯,如果坏了都可以进行现场维修和更换。图2-1 一般防喷器三维建模深海防喷器组通常由环形防喷器、闸板式防喷器组成,如图2-1,为一般防喷器的三维模型图,由上至下分为一个环形防喷器、三个闸板防喷器和一个管道四通。深海防喷器组的性能要求随着水下深度的增加,也变得越来越高,防喷器组的高度变化会影响下部结构。尤其是在无导向绳作业的情况下,这就需要防喷器与下部结构留下足够的间隙。2.

11、2工作原理钻井过程中地层流体压力大于井液密度,液控系统的高压油进入左右液缸关闭腔,推动其活塞带动左右的闸板沿闸板室限定的轨道同时向井口中心移动。闸板防喷器的闸板有四种,包括全封式和半封式。其中全封式闸板可以封住整个井口,而当有钻杆存在的时候,半封式可以封住井口的环形断面。根据闸板防喷器传递的信号源,系统性地由下至上,一层一层实现防喷器的封井动作。若最后若仍未实现封井动作,则在紧急情况下启动最上层的环形防喷器,可处理任何尺寸的钻具和空井。3 深海防喷器的设计要求、选配组合及材料选择3.1设计要求防喷器的技术要求: 1. 满足水下三千米的压力要求,设计出海洋钻井平台防喷器的总体设计; 2. 设计海

12、洋钻井平台防喷器的三维造型。防喷器的工作要求: 1. 根据示意图,制定海洋井口防喷器的总体设计方案; 2. 选择合理的总体设计方案,开展防喷器的结构设计、零件的详细设计。3.2防喷器压力级别选择表3-1 API推荐防喷器尺寸深海防喷器的工作环境是水下三千米,根据公式: (公式3-1)式中水的密度 引力取计算得水下三千米压力深海三千米的液压防喷器一般不会选用造耐压舱,原因是质量太重且海域状况不一样。如今选用的相对完善方案是压力补偿的方式,即利用压力补偿器使防喷器内部压力和环境压力一致。这样设计液压系统就和常规一样,降低系统的密封要求的同时,也减小了执行机构的尺寸。则 (公式3-2)如表3-1,考

13、虑到深海工作环境的复杂性,采取API为15M的防喷器,最小垂直孔径选择为mm。3.3单向阀的设计3.3.1设计参数单向阀的额定压力60MPa,额定流量200L/min,设低开启压力20MPa,其压力损失为0.4 MPa。设高开启压力40MPa,其压力损失为0.8 MPa。3.3.2几何尺寸的确定(1)进、出油口直径: (公式3-3)式中一一额定流量200 C L/min 进、出油口直径d处油液流速,取=6 (m/s)取d=38mm。(2)阀座内孔直径 (公式3-4)取=36mm。(3)阀芯锥角的半角和阀座锥角的半角 (公式3-5) (公式3-6)取。(4)锥阀阀口最大开口量 (公式3-7)将额

14、定流量=200lL/ min,流量系数C=0.77,阀座内孔直径=36mm,阀芯锥角的半角,重力加速度,油液重度 。 低开启压力损失 = 0.4MPa时,;高开启压力损失=0. 8MPa时,。通过额定流量时,锥阀阀口开口量低开启压力损失 = 0.4MPa,=6.1mm ;高开启压力损失=0. 8MPa, =4.3mm 。(5)阀芯径向孔直径 (公式3-8) = 200L/mm, = 6m / S , 为阀芯径向孔数,取 = 4。计算得出13.3mm。3.3.3受力计算和性能计算(1)阀芯将开始移动时所受的液压作用力 (公式3-9)低开启压力下=20MPa ,=20358 N;高开启压力下=40

15、MPa,=40715N。 (2)锥阀阀口处在设定的压力损失下,油液作用于阀芯上的液压力 (公式3-10) 低开启压力损失下=0.4MPa , =407N;高开启压力损失下=0. 8MPa,=813N。 (3)阀芯运动阻力 (公式3-11)阀芯与阀体孔的配合直径D=36mm ,阀芯与阀体孔的接触长度L=80mm,阀芯运动速度V=0.25m / s,油液动力粘度,,阀芯与阀体孔的单边配合间=0.003mm,带入得= 5.4N。(4)锥阀的稳态液动力 (公式3-12)锥阀流量系数C=0.77,阀座内孔直径=36mm,阀芯锥角半角。低开启压力损 = 0.4MPa , = 6.1mm ,= 266N;高

16、开启压力损失=0.8MPa , =4.3mm,=299N。3.4减压阀的设计3.4.1设计参数减压阀的额定压力=60MPa,额定流量=200L/min,调压范围21 MPa-55MPa,流量变化进口压力变化引起的出口压力变化量的允许值0. 5 MPa,外泄漏量允许值0.1L/min。3.4.2几何尺寸的确定(1)进、出油口直径 (公式3-13)式中一一额定流量200 L/min 进出油口直径d处油液流速,取=6 m/s取d=28mm。(2)主阀芯大直径D和小直径从强度考虑 (公式3-14)通过主阀芯与阀体间环形通道的流量公式为: (公式3-15)上式中流量以额定流量带入,环形通道种油液流速V

17、,取, 则转化公式得到: (公式3-16)将额定流量带入,得,取D=32mm ,=16mm。(3)阻尼孔直径和长度理论上: (公式3-17) (公式3-18)取=1.0mm, =200mm。(4)主阀口最大开口量为了阀口在最大开口量时,油液流经阀口不产生扩散损失,应使开口面积不大于主阀芯与阀体间环形截面积。即: (公式3-19)将D , 带入,得到。(5)导阀芯锥角半角导阀过流面积和导阀芯与导阀座的接触应力的大小与有关,值小,过流面积和接触应力大,反之就小。根据经验一般取。3.4.3静态特性计算(1)主阀芯最小位移量和最大位移量最小位移量: (公式3-20)最大位移量: (公式3-21)式中:

18、主阀口最大开口量,额定流量,主阀阀口流量系数,取 =0.6,D主阀芯大直径,液压油密度,额定压力,出口最高调定压力,出口最低调定压力。将数值带入,得=6.3mm, =6.4mm。(2)主阀弹簧刚度和预压缩量 (公式3-22)式中:油液流过阻尼孔所造成的压力降,G主阀芯重力,A主阀芯大直径D处截面积,主阀口液流角,取,主阀芯位移量。常设定 O.1MPa , ,主阀弹簧刚度和预压缩量,可以通过作图法来求得=382N/mm。由于阀芯重量产生的压力相对于其他的压力很小,所以项,可以省略。将,带入,得到=-3.8mm。(3)最低调定压力和最高调定压力时,阻尼孔所造成的最低压力降和最高压力降的核算 (公式

19、3-23)将 = 6.3mm , =6.4mm,带入得: (公式3-24) (公式3-25)得=0.2MPa,=0.34MPa。3.5防喷器的选配组合深海防喷器组合的合理性和安全性,取决于石油钻井作业时的危险性和井身结构、交通运输条件、人员技术素质、深海压力气象海流、工艺技术难度、防护程度、深海流体类型和环境保护要求等诸多因素。简而言之,要求安全、合理和低成本。选择防喷器组合时,主要考虑因素:1.通径大小。公称通径应该与其套管的尺寸想匹配。2.耐压能力。对于可能出现的预期压力,压力等级必须大于其井口最高压力。3.类型和数量。在空井或井内有钻具的情况下,能够保证迅速并正常关井。表3-2 IADC

20、推荐防喷器组图3-3 常见的70MPa、105MPa井口防喷器组合形式防喷器的设计、制造均按照API Spec 16A规范。如表3-2和图3-3分别为IADC推荐的防喷器组合和常见的70MPa、105MPa井口防喷器组合形式。本文防喷器脱变于“海洋石油 981” 超深水钻井装置中的防喷器组合。如图3-4,179.4 mm 钻杆正常作业期间,可首选179.4 mm 管子闸板达到长期关井的效果。而如果不能有效关井,则可依次选择关闭两个变径闸板中的任意一个;若还不能有效关井,则选择关闭另一个变径闸板。在这种情况下,可提供使用的 179.4 mm 钻杆的闸板已经有三个之多。所以在179.4 mm钻杆作

21、业中,有一个179.4 mm 管子闸板防喷器的同时,还有两个变径闸板防喷器可以选择,其可靠性已经达到了三重冗余性地标准【6】。三重冗余性不仅使用简单,无需时间和科研的投入,而且可以在理论上达到零故障的效果。图3-4 “海洋石油 981” 防喷器组配置示意图3.6材料选择高压高温应用正在推动石油和天然气勘探和生产技术的限度。高温高压加上恶劣环境的存在对油井管来说意味着一个极具挑战性的情况下。在这种情况下,要求管道不仅包括特征相关的材料特性,还有连接属性和几何公差都要满足设计件。材料的性能要求包括在各种温度下的力学性能。此外,如果硫化氢是存在于环境中,抗硫化氢应力腐蚀是必需的,这也取决于其他环境条

22、件。由于二氧化碳、氯化物含量和高压环境的存在,高度腐蚀速率对材料性能是个极大的挑战。由于深海三千米复杂的工作环境,防喷器材料不仅需要耐高压,还要考虑到海水对防喷器材料的腐蚀问题。为此,深海防喷器材料选择采用铬镍钼(25CrNiMo),强度高,切削性好,淬透性低。焊接性差,焊前需经高温预热,焊后需消除应力。防腐蚀。防喷器承压件均使用防硫材料的锻件,防喷器表面镀锌,防喷器内接触高压油的部位需要满足NACE MR-0175,抗硫化氢应力腐蚀。4 环形防喷器设计4.1环形防喷器的组成和工作原理环形防喷器是由于其封井元件胶芯,呈环状而得名。以前也曾称万能防喷器,多效能防喷器或球形防喷器。从结构上来讲,环

23、形防喷器的种类较多。目前根据胶芯形状常用类型分为锥形防喷器、球形防喷器和组合防喷器,一般与闸板防器配套使用。如图4-1和4-2,分别为球形防喷器和锥形防喷器自上而下的结构分析图。环形防喷器能完成以下作业:1.当井内存在钻具时,能够密封各种形状和尺寸的钻杆;2.当井内没有钻具时,能够短时间全封井口;3.当使用缓冲储能器时,能够进行强行起下钻作业。 环形防喷器的工作原理是:环形防喷器顶盖和壳体通过螺栓连接,通过在活塞缸上下的两个液压孔,可以控制活塞缸内活塞的上下运动。钻井时,钻杆从防喷器通孔穿过,自然状态下活塞处于活塞缸底部,胶芯处于开闭状态。当井底高压油向上运动时,流经支持筒将活塞向上推动,使胶

24、芯产生向上运动的力。同时胶芯又被顶盖和垫片抵住,被迫向中心挤压形成密封,封闭井口。 图4-1 球形防喷器结构分析图 图4-2 锥形防喷器结构分析图4.2环形防喷器的产品选型本文的环形防喷器选择锥形防喷器。锥形防喷器的壳体与顶盖均过经热处理,生产较为容易,成本较低,其外径小于其它类型的环形防喷器,但高度较高。目前锥形胶芯类环形防喷器的壳体与顶盖连接有三种形式:爪块连接、大丝扣连接、法兰连接。锥形防喷器的关键零件在于胶芯,具有如下特点:1.胶芯外侧面呈园锥形,锥面母线与胶芯轴线夹角为2025胶芯,橡胶硫化在支承筋腹板的四周;2.井压助封。如图4-3,为锥形防喷器的井压助封原理图。井内压力作用在活塞

25、下端,推动活塞上行,从而使胶芯闭合更加紧密;图4-3 井压助封原理图 3.贮胶量大,胶芯筋板之间的橡胶均可挤向井口形成密封;4.胶芯工作以后逐步复原,能完全恢复到自环形防喷器胶芯由状态,不影响钻具通过;5.更换胶芯容易;6.寿命可测。华北石油荣盛机械制造有限公司作为目前全球最大陆地防喷器制造商,一直关注中国海洋石油装备的国产化,并在国家的大力支持下,研制出国内首套3000米深水防喷器组及其控制系统。本文选取荣盛公司生产的FHZ1870型号的环形防喷器,其技术参数如表4-4:表4-4 FHZ1870环形防喷器技术参数表4.3环形防喷器三维设计图如图4-5为本文设计的环形防喷器三维模型图,其中1、

26、2部分为顶盖和壳体。9部分为垫片,起密封作用。5部分为胶芯。4部分为活塞,高压油向上顶时,活塞会随之向上运动,带动胶芯向中心运动,起到封闭井口作用。3部分为支持筒,高压油流经的地方。6、7、8部分为螺栓,起连接作用。图4-5 环形防喷器三维模型图5 闸板防喷器5.1闸板防喷器的类型和工作原理作为井控装置重要的组成部分之一,闸板防喷器具有使用安全、开关灵活、维修简单等特点。闸板防喷器按其闸板室的数量可分为单闸板防喷器、双闸板防喷器和三闸板防喷器三类。常见的闸板防喷器的结构由以下部件组成:壳体、缸盖、活塞、锁紧轴、油缸、闸板活塞杆、和侧门【7】。按闸板本身的结构可以分成全封、半封、剪切和变径。如图

27、5-1至5-4,分别为全封闸板、半封闸板、剪切闸板、变径闸板。图5-1 全封闸板图5-2 半封闸板图5-3 剪切闸板图5-4 变径闸板闸板防喷器的外形类似方形,中间有供各类闸板水平运动的闸板室。闸板防喷器的上下部有三种连接方式:法兰连接、栽丝连接、卡箍连接。闸板防喷器的用途如下: 1. 当井内没有钻具时,能够全封井口; 2.当井内存在钻具时,能够封闭套管与钻具之间的环形空间;3.在特殊情况下,可以使用剪切闸板切断钻具,实现封井目的;闸板防喷器的工作原理:当闸板关闭时,高压油进入油缸关闭腔,高压油向上运动,推动活塞、活塞杆。活塞杆推动闸板向中心运动,使左、右闸板总成沿着闸板室内导向筋限定的轨道,

28、分别向井口中心移动,达到封井的目的。5.2闸板防喷器的产品选型闸板防喷器具有以下特点:1.闸板浮动。保证其密封可靠。 2.闸板自动清砂。闸板室内部有波浪形曲线,退闸时可以起到清砂作用。3.井压助封。在井内有压力的情况下,会产生一种向上的助封推力。井内压力愈大,其助封力愈大。4.闸板自动对中。闸板上有凹凸的槽门,方便关闸时的自动对齐。本文中的闸板防喷器以荣盛公司生产的2FZ18105型号的锻件闸板防喷器为原型,其技术参数如下:表5-5 FZ18-105闸板防喷器技术参数表5.3闸板防喷器三维设计图如图5-6,为双闸板防喷器的三维模型图。1部分为闸板防喷器的壳体,3和4部分为侧门和侧门腔,6部分为

29、活塞杆,7部分为锁紧装置外壳,8和9部分为剪切闸板总成,10部分为全封闸板总成,2和5为螺栓,起连接作用。图5-6 双闸板防喷器三维模型图如图5-7,为三闸板防喷器的三维模型图,其中1部分为闸板防喷器的壳体,3和4部分为侧门和侧门腔,6部分为活塞杆,7部分为锁紧装置外壳,8、9部分为半封闸板总成,9部分为变径闸板总成,2和5为螺栓,起连接作用。图5-7 双闸板防喷器三维模型图6 钻井四通6.1钻井四通作用钻井四通是装配于防喷器组合之间的承压件,可以连接防喷器和套管头。密封面使用堆焊不锈钢,增强抗腐蚀能力,提高使用寿命。在组合间形成主侧通道,利用侧孔可以安装节流管汇,适用于高压油井的钻井作业,四

30、通侧口接上相对应的管线与阀门可进行放喷和节流作业【9】。6.2钻井四通三维设计图如图6-1,为钻井四通三维模型图。它具有以下结构特点:1. 可直接安装在两个闸板防喷器之间,或与套管头相连; 2.其额定工作压力与防喷器组合一致;3.侧孔可以是法兰或卡箍式连接;4.通径大于最内层套管的最大内径或等于防喷器组合的最大通径。图6-1 钻井四通三维模型图结 论现如今,在国外的深水防喷器组已用于工程实践多年的同时,我国关于在防喷器领域的研究却处于一个正在起步的阶段。我国防喷器组的密封件质量不够过硬,且用于防喷器产品的材料种类单一,甚至有些技术性材料需要引进。这可能是由于防喷装置是油井钻探中非常重要的设备的

31、缘故,因此其相关的实验必须谨慎,循序渐进。随着对钻油作业中的安全性能和可靠性越来越重视,国内的深水防喷器组正在渐渐向高可靠性、智能化、高系统压力、三重冗余等方向发展。随着深水防喷器技术的不断研究,深海防喷器不断向安全化、海洋化发展,同时钻油作业的水深也不会仅仅停留在水下三千米得程度。我们可以想象未来的石油勘探开发水域,其深度必将随着技术的提高而不断加深。为降低深海油井勘探开发的风险、确保我国海洋钻井作业的施工安全、促进深海防喷器组技术的突破与跨越,关于防喷器组及其控制系统的研究势在必行。目前,我国石油钻井作业中的深水、超深水防喷器组的相关研究仍然遵循着其领域内的基本原理,远没有其他领域的技术发

32、展迅速。虽然我国防喷器领域有着一定的发展,防喷器市场也一直在壮大,但是同世界先进水平相比仍需努力。我国防喷器行业想要增强自身的竞争,必须在核心技术的研发动向、工艺设备、技术应用及趋势等方面做出突破。只有了解国内外防喷器生产核心技术的应用及发展动向,逐步提升企业产品技术规格、提高自身的竞争力,这样才能逐渐领先于国外同行业的竞争者。致 谢在此次本科论文完成之际,我由衷地感谢我的指导老师孙全平教授。在研究课题、撰写论文的期间,孙全平老师对我悉心指导,寒假期间带着我去工厂实习考察,在图书馆和我搜索相关的文献和资料。同时生活中给予了很多关心,还教导了我很多严以律己,诚实守信的生活态度,在我身上倾注了大量

33、的精力与时间。这些都将使我在以后的人生道路中受益匪浅。为此,特别向孙全平老师致以崇高的敬意和衷心的感谢!同时我也要感谢我的同学蒋宇和学姐蒋希岚,感谢他们在这段时间里给我的帮助。在我对课题迷茫和无助时,是他们给了我无微不至的温暖和关心。最后我要感谢我的父母,谢谢他们这么多年来对我的关爱和养育。在这段时间里,他们无声地站在我身后,给予我支持和理解。因为他们,我才能如此顺利地完成学业和论文。谢谢所有支持理解和帮助过我的同学、老师、朋友以及家人!参 考 文 献1 张用德,袁学强.我国海洋钻井平台发展现状与趋势.石油矿场机械, 2008,92 方华灿.海洋钻井平台装备与结构.北京:石油工业出版社,199

34、0,113 徐兴平.海洋石油工程概论.东营:中国石油大学出版社,2007,94 朱文坚,刘小康.机械设计方法学.广州:华南理工大学出版社,20065 王新敏.ANSYS工程结构数值分析.北京:人民交通出版社,20076 李振北,艾志久,刘绘新.节流压井管汇冲蚀磨损研究与结构改进.机械研 究与应用,2012,27 曾宪锦.海上油气田生产系统.北京:石油工业出版社,19938 赵汝佳.机械结构有限元分析.西安:西安交通大学出版社,19909 曹式敬.“海洋石油981”超深水钻井装置防喷器系统可靠性分析.中国海 上油气,2013 10 侯福祥,张永红,王辉等.深水钻井关键装备与选择.石油矿场机械,2

35、009 11 林瑶生,周守为,李浪清等“海洋石油981”深水半潜式钻井平台防喷 器组与控制系统创新与实践.中国船舶,2013 12 陈丽霞,刘清友,单代伟等防喷器控制系统故障树的建立与定性分析. 石油矿场机械,2008 13 任克忍,卢韵皎, 张永泽等.双闸板防喷器主壳体的有限元强度分析.石 油矿场机械,2005 14 王存新,李嗣贵,王增国.深水钻井水下防喷器组配置选型研究.石油矿场 机械,2009 15 付海龙,王金友,贾光政等.带压作业闸板防喷器关键部件的有限元分析. 石油机械,2008 16 董星亮,曹式敬,唐海雄等.海洋钻井手册.石油工业出版社,2011 17 Huang Ken,B

36、ai Yong Reliability methods for deepwater position-mooring design and analysisOTC13269,2001 18 郭永峰,纪少君,唐长全.深水钻井的人工海底技术开发和中国南海预试 验井的实施,2009 19 王传荣. 世界海洋油气资源钻采设备发展现状与趋势 J. 船舶物资与市 场, 2006 20 盛磊祥,许亮斌,蒋世全,刘正礼深水水下防喷器控制系统蓄能器能力 分析J中国海上油气,2010 21 王存新.深水钻井水下防喷器组配置选型研究.石油矿场机械,2009 22 华北石油管理局,井下作业井控技术.石油工业出版社,2005 23 李明枢,雷远明,向云高石油天然气钻探用地面防喷器电液控制装置研 制联合大学学报,1999
