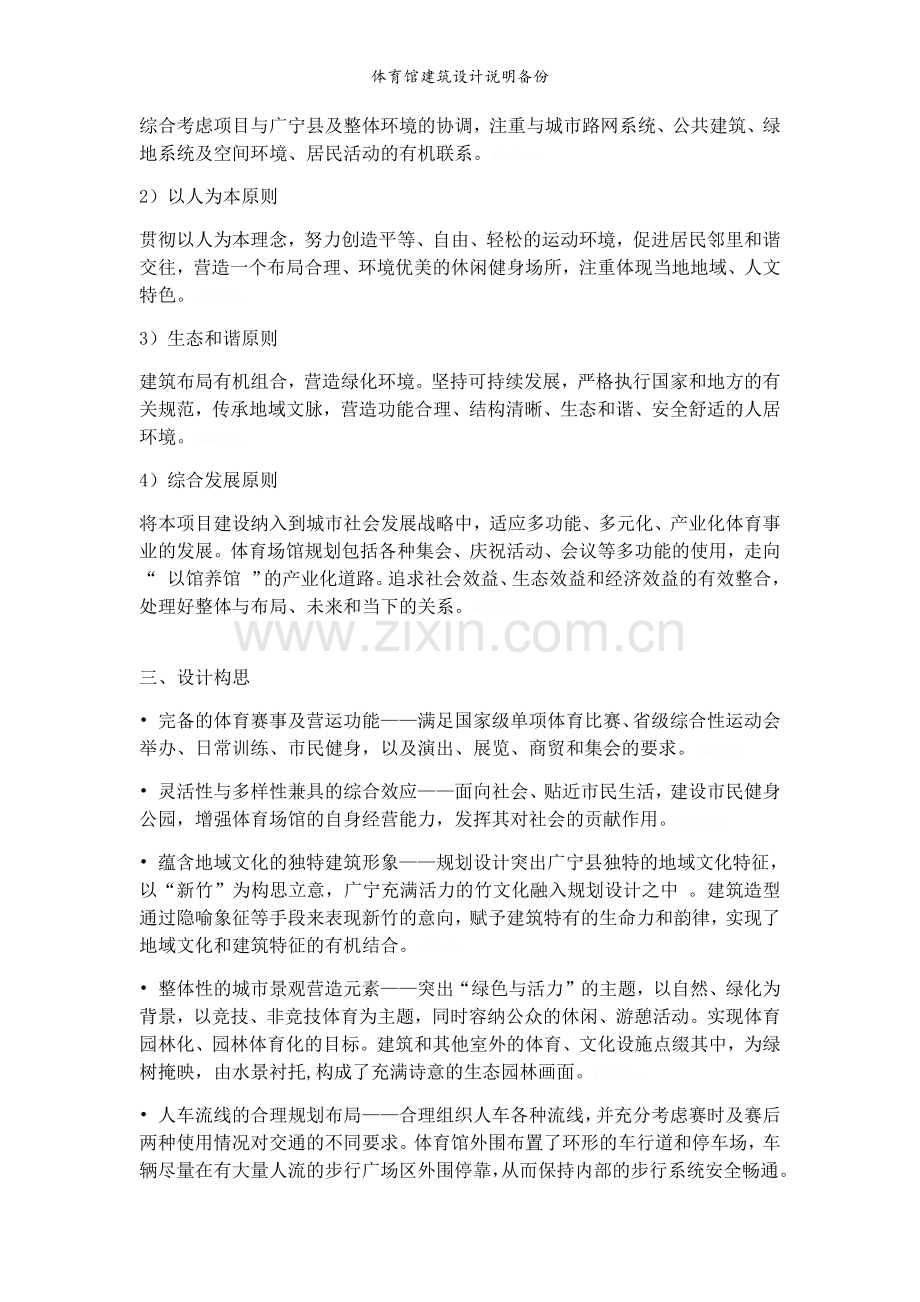

体育馆建筑设计说明备份建筑设计说明一、 项目概况1. 项目名称：广宁县体育中心工程2. 建设地点：广宁县城南新区3. 建设单位：广宁县体育训练中心4. 项目场址：项目位于广宁县城南新区，占地面积约150368。项目所在地及临近地面地质状况良好，周边无污染源，对周边地域、环境保护及生态没有任何影响，且水、电、气、通讯基础设施能满足要求。y0SuIJE。5. 建设内容及规模：本项目用地面积约150368，总建设面积约为39704。拟建一个配套设施齐备、功能完善的大型综合体育中心。建设内容包括一个3000座乙类体育馆、 一个标准400米田径场、一座体育训练学校与全民健身大楼、一个钢结构看台标准游泳池。aNIFctx。二、规划目标 1.功能定位广宁县体育中心的建设，对于加快广宁县城市公共体育设施建设和城市建设、完善城市功能、提高城市品位、带动经济发展、促进体育文化的发展将起到巨大作用。Gz1c5ok。广宁县体育中心不仅要满足中大型体育赛事的比赛需求，确保广东省第十五届运动会的武术、蹦床项目比赛顺利在广宁县举行，更要满足非比赛时段市民对体育文化的需求。711UADt。 2.建筑定位广宁县有独特的产业基础及巨大的经济发展潜力，因此，体育中心的设计，形式上力求简洁凝练，独具特色，具有较强的视觉冲击力、现代气息和地域特色。它的建成将成为广宁县的新地标。同时又要贯彻节约型社会宗旨，科学规划，合理布局，更要考虑未来城市的发展，留有余地，避免重复建设。2uPOP8h。 3.设计原则 广宁县体育中心以 “绿色与活力”为主题，以可持续发展为导向，在设计上强调四个原则 ：1）总体协调原则综合考虑项目与广宁县及整体环境的协调，注重与城市路网系统、公共建筑、绿地系统及空间环境、居民活动的有机联系。xQeXNva。2）以人为本原则贯彻以人为本理念，努力创造平等、自由、轻松的运动环境，促进居民邻里和谐交往，营造一个布局合理、环境优美的休闲健身场所，注重体现当地地域、人文特色。yRk2dcA。3）生态和谐原则建筑布局有机组合，营造绿化环境。坚持可持续发展，严格执行国家和地方的有关规范，传承地域文脉，营造功能合理、结构清晰、生态和谐、安全舒适的人居环境。SM3U6xz。4）综合发展原则将本项目建设纳入到城市社会发展战略中，适应多功能、多元化、产业化体育事业的发展。体育场馆规划包括各种集会、庆祝活动、会议等多功能的使用，走向“ 以馆养馆 ”的产业化道路。追求社会效益、生态效益和经济效益的有效整合，处理好整体与布局、未来和当下的关系。mEyEHgh。三、设计构思 完备的体育赛事及营运功能满足国家级单项体育比赛、省级综合性运动会举办、日常训练、市民健身，以及演出、展览、商贸和集会的要求。ObgXwXy。 灵活性与多样性兼具的综合效应面向社会、贴近市民生活，建设市民健身公园，增强体育场馆的自身经营能力，发挥其对社会的贡献作用。y32cfFF。 蕴含地域文化的独特建筑形象规划设计突出广宁县独特的地域文化特征，以“新竹”为构思立意，广宁充满活力的竹文化融入规划设计之中 。建筑造型通过隐喻象征等手段来表现新竹的意向，赋予建筑特有的生命力和韵律，实现了地域文化和建筑特征的有机结合。uEM1sFv。 整体性的城市景观营造元素突出“绿色与活力”的主题，以自然、绿化为背景，以竞技、非竞技体育为主题，同时容纳公众的休闲、游憩活动。实现体育园林化、园林体育化的目标。建筑和其他室外的体育、文化设施点缀其中，为绿树掩映，由水景衬托,构成了充满诗意的生态园林画面。W7wOb5y。 人车流线的合理规划布局合理组织人车各种流线，并充分考虑赛时及赛后两种使用情况对交通的不同要求。体育馆外围布置了环形的车行道和停车场，车辆尽量在有大量人流的步行广场区外围停靠，从而保持内部的步行系统安全畅通。停车场与绿化结合形成生态停车。8O6519B。 绿色轴线与空间渗透的营造整个体育公园以折线作为构图元素，体现现代体育运动的动感和坚定。由比赛场馆构成收放有序的空间序列，突出标志性。赛时各功能区划分明确，观众流线清晰，活动空间充足。赛后作为城市功能的辅助设施与周边区域有机结合，规划强调建筑与自然环境的和谐共生，将其从简单的绿带上升到生态文化的高度。NaLyhNM。 合理开发，可持续发展从建设初期就预留发展空间和计划，减少不可再生资源的使用，达到持续发展，滚动发展的目的。把赛时和赛后结合起来建设，把体育事业办成全民健身的产业，有助于社会和物质效益的提高。同时按社会的不同需求，分期投资，合理确定场馆规模，节约场馆建设成本，提高场馆利用率，以获取最大的经济效益和社会效益。ScNLTC6。四、总体布局1.功能分区方案将地块分为小型球类运动区、田径场区、体育馆区和体育公园四个功能分区。各功能组团之间空间划分明确又紧密联系，绿化与场地明确的分区利于降低相互干扰，而便捷的联系则有益于体育中心的合理运转。hlbxtEA。本用地西侧为小型球类运动区，顺应地势，台阶式布置运动场地，包括两个羽毛球场、三个乒乓球场、两个网球场和两个篮球场。紧邻的是北侧的田径场区，两个运动区以道路分隔，又共同组功能丰富的活动场地。既满足体育学校的训练要求，又满足附近市民的健身需求。GgpMRnY。用地南部为体育馆区，体育馆东侧有大面积广场，可以作为体育中心举办重大赛事或活动的公共空间，亦可作为平时市民休闲运动的场所。zRIOg59。用地东部为体育公园区，公园北部连接一幢体育训练学校与全民健身大楼，东部连接室外游泳池。公园区则顺应地势，台阶式划分，供市民休闲散步及举行小型娱乐活动，并为体育学校的运动员提供安逸的休息环境。ZDfZNRi。体育训练学校与全民健身大楼又紧邻田径场，方便运动学员的训练。2. 出入口与交通组织用地南区和东区规划路各规划有一个机动车出入口，北、侧西侧各预留一个机动车出入口。以体育馆和田径场为轴线，东西各设计有一条南北向的机动车道，体育馆与田径场之间设计有一条机动车道横贯用地，三条机动车道与规划路共同形成围绕田径场和体育馆的消防车道，满足比赛时及非赛时的机动车交通需求，又连接了四个功能分区，紧急情况下作为应急通道。zbuYPPJ。西侧的室外球场及东侧的体育公园地势较高，用地相对独立，机动车不可进入，设计有台阶及坡道供市民通行，人车分流，散步或是运动，都安静，安全，无忧。TCPRSxM。场地东侧及南侧规划有两条市政路，由于道路有高差，项目用地与道路的连接便成为一个新的设计重点。本方案场地边界皆与道路等高，设计多个人行入口，场地内部阶梯式的广场及绿化设计，使市民可以便捷到达体育中心内，更丰富了体育中心的景观层次。ET63iS6。3.竖向设计场地东西两端地势较高，其中，最西端道路中线交叉点地面绝对标高65米，最东端道路中线交叉点绝对标高70米，最北端道路中线交叉点地面绝对标高59.1米，最南端道路中线交叉点地面绝对标高61.9米。ugacjMj。由于田径场适宜南北朝向布置，并且规模较高大，所以，本次方案首先考虑田径场的标高设置为61.5米，使得场地地面改动最小。其次，设计将体育中心主要建筑体育馆设置在靠近体育南路的位置，与田径场形成南北纵向景观轴，并考虑机动车由道路进入体育馆的便捷性，将体育馆西侧室外场地绝对标高设计为63米，东侧则设计为64米。至此，体育中心场地在地势上被划分为四部分，即北侧田径场部分的平地，南侧体育馆部分的平地，以及东西两侧的坡地。PhIpvey。东侧利用坡地设计台阶式体育公园，较高地势处设置游泳池，同样由临近道路路面可直接到达；西侧划分两个大台阶，布置小型球类运动场。sfLboHW。如此，场地四面皆与道路顺畅连接，并形成丰富而立体的建筑景观。4.绿化布置本次项目用地位于广宁县规划的城市绿洲附近，不仅要融入周边的绿化环境，更要成为锦上添花的绿化亮点。而体育中心作为全市人民健身、娱乐、休闲之所，既要满足绿化面积需求，更要符合市民的运动需求和心理需求。因此我们考虑在满足绿化率的基础上，因地制宜，设计了丰富的台阶式广场，将地势的高差隐藏在层叠的绿化和幽曲的小径里。所到之处皆不同，每个角度的体育中心，都是独特的。bSKYsLu。体育中心作为广宁县的地标性建筑，自然要发扬当地的竹文化。竹子生命力强，生长力旺盛，品类丰富。因为本次设计在绿化植被品种上着重考虑大量引入广宁竹，与建筑的竹意向交相辉映，搭配不同色彩、不同高度的乔木、灌木，共同营造出一个立体、生态、活泼的景观系统。VU5AwcK。5.停车场布置本次方案共配套有200个停车位，其中由体育馆西侧进入体育馆地下一层停车库，设计有停车位99个，供赛时观众停车，其余101个为地面停车。DshNXHf。为了方便进入体育中心不同人群的不同停车需求，场地分散设置多个独立停车场。体育馆西、南两面临近道路，西侧设置地面停车场供管理人员及赛时贵宾、裁判停车；南侧设置地面停车场供新闻媒体工作人员停车，以及转播车、救护车停靠。XVkg5a4。运动学校、田径场、游泳池、体育公园分别设置地面停车位，保证满足体育中心不同组团的停车需求。五、建筑设计1.设计依据体育建筑设计规范（JGJ 31-2003）公共体育场馆建设标准民用建筑设计通则(GB 50352-2005)建筑设计防火规范（GB 50016-2014）室外排水设计规范（GB 50014-2006）给水排水管道工程施工及验收规范（GB 50268-2008）工程建设标准强制性条文（房屋建筑部分）及其他现行的相关规范、规定及规程等。2. 体育馆设计设计构思广宁县享有竹子之乡的美誉，人们的衣食住行都与竹子息息相关。体育馆作为广宁县地标性建筑，不仅要向世界展示广宁的经济实力、体育实力和建筑实力，更要作为传播广宁竹文化的载体。因此，活力，绿色，生长便成为本册设计的主题。dpovODN。体育馆的体块生成就像竹笋的生长，西北和东南两个尖角破土而出，向上生长，从不同立面看去，建筑的尖角使得体育馆看起来稳重而不失活泼。z609ODA。体育馆的立面生成就像竹子的生长，将竹竿和竹叶的意向抽象出来，从地面直到建筑的屋檐下，顽强生长，坚韧，坚定，与建筑墙边及场地布置的竹子绿化，交相辉映，共同成长。0Tr8vET。体育馆屋顶采用钢结构形式，简约而现代，屋顶开天窗，保证体育馆的采光。平面布局体育馆西、南面靠近道路，西侧设置贵宾、裁判出入口，设置有组委会办公室、比赛控制室等工作用房，贵宾进入贵宾休息室，并可直接进入首层的贵宾坐席；南侧为媒体出入口，赛时转播车可直接进入比赛场地；东侧为运动员入口，设置检录、尿检、更衣淋浴、按摩、急救等配套用房，并设置有篮球训练馆供运动员热身准备；北侧为工作人员出入口，设置消防控制室、器械库、办公用房等。 M4nOnKl。比赛区比赛场由环形看台围合而成，场地尺寸为34m52m，可根据不同要求布置蓝球、排球、羽毛球、乒乓球等比赛场地，场地设折叠式篮球架、活动排球架及预埋式金属挂钩，可作为搭台体操比赛场地，乒乓球比赛时，可满足3 台同时比赛，也可作为4 个羽毛球训练场地使用。99td3QA。看台区 固定看台：观众看台主要沿比赛场地长轴南侧方向布置，以争取最佳视觉方位，二层设环形看台，座席2050个，无障碍座席21个，使场地四周均有观众席位，以保证比赛时的赛场气氛。三层长轴方向设看台，座席950。mYvyF9c。 活动看台：场地四周设推拉式活动看台600 席位，其中无障碍活动座席24个，在小场地比赛时，活动看台拉出，以增加观众席位。观众席排距850，座宽480，采用模压型式彩色座椅。C4hUqOM。 观众席位数为：固定看台3000 席，固定无障碍看他21席，主席台60 席，裁判台30 席，活动看台600 席，以及无障碍座席观众席位总数为3711席。rhYTpOw。视线设计 看台设计视点，前部固定看台及活动看台选在蓝球场边线地板面，环形看台选在蓝球场端线中点地板面，看台升起：C 值以逐排60 取值，看台最后排阶高500。0LzYsrR。声学 场内顶部及侧墙部位设吸声处理，混响时间拟控制在1.21.9 秒之间，中央顶部拟采用环形平板及声体与弧面吸声相组合，以消除声音聚焦的产生，场内喇叭拟置于灯桥下部一定高度均布，以满足电声需要。9Ft0OWk。疏散设计本次体育馆的疏散设计以安全便捷为主，使流线便捷明确，不同功能流线互不干扰，疏散安全快速。观众人流及运动员、贵宾、记者、工作人员集中人流严格分开，并提供最直接的出入馆途径。散场时观众直接由二层出入口疏散到室外，短捷、顺畅。本体育馆为乙级建筑，耐火等级为二级，20005000人体育馆疏散时间控制在6分钟。supuIGP。一层与二层供主馆及训练馆使用的疏散口共11个，首层7个，二层4个。首层疏散走道4条，二三层观众厅疏散走道共26条，看台疏散走道宽度最小为1.1米。xNRv1w4。根据要求的疏散人流数、疏散口数量、疏散距离及疏散总宽度计算，结果满足规范，保证疏散的安全、高效。地下车库体育馆地下设置停车库，设停车位99个，并根据国家相关法规设计人防地下室，具体设计待当地人防办确定。 3.体育训练学校与全民健身大楼体育训练学校与全民健身大楼设置在场地东侧，靠近体育公园及田径场。大楼首层设置门厅，篮球馆及其附属用房。二、三层为全民健身活动中心，设置健身房、活动室，可组织跆拳道、武术等健身运动，满足附近市民的体育文化需求。fw4Zj48。四至六楼为运动训练学校，其中四层为运动员训练室、教室及办公室；五层为学生宿舍，可容纳80名学生住宿，并在建筑两侧设置活动室，满足体育学校学生的学习和生活需求；六层为食堂。hpdzTs8。建筑采用框架结构，设置两部疏散楼梯，疏散距离及疏散宽度皆满足相关规范要求。 4.游泳池设计 露天游泳池设置在场地东侧体育公园中，泳池尺寸为51m26m，8泳道；设置有顶棚的看台共900座，看台下设淋浴、厕所、控制、办公等配套用房。oagEqJ8。 5.田径场设计 田径场位于建设地块的北面，南北向布置，场内设塑胶跑道8 道的田径场，中间为足球场，可作为运动会开、闭幕式主会场，承办田径、足球等比赛，平时作为群众健身场所。nRXiY1E。六、无障碍设计 根据国家相关规范要求，并考虑到所有人群对体育文化的需求，本次体育中心处处考虑到无障碍设计。 所有建筑物皆设计无障碍坡道、无障碍电梯及无障碍卫生间。体育馆及游泳池设置无障碍看台座席。观看比赛时，有无障碍需求的人群可以享受到无缝的无障碍服务。xVvLXyW。七、 节能设计室内空间节能 拥有大空间的体育馆，由于比赛厅对温度、湿度、采光等都有较严格的要求，所以室内空间的大小对能耗的影响是相当可观的。本方案平面布局合理，在满足所有比赛、观赛、管理的需求上，尽可能地减少空间浪费。IokW9ew。围护结构节能围护结构的节能在体育馆建筑节能设计中占有非常重要的地位，它的节能设计包括减少室内能量的散失和引进室外能量两方面，分为外墙节能设计、屋面节能设计、门窗节能设计三个部分。fCer5rj。体育馆及运动学校建筑外墙运用外墙节能技术，包括外墙内保温技术、外墙外保温技术、外墙绿化技术等。体育馆屋面的保温隔热设计利用实体材料层节能屋面、通风保温隔热屋面等各类节能屋面进行保温隔热；天面设置天窗进行自然采光和通风。对于门窗，则增加门窗的阻热性和并设计了适当的遮阳设施。rxQkyqi。对太阳能的利用体育馆建筑对太阳能的利用包括太阳能光热系统和太阳能光电系统两部分。针对体育馆内训练人员较多，对淋浴用水量的需求大的特点，体育馆内采用造价低廉、技术成熟的太阳能热水系统为训练人员提供充足的淋浴用水。由于比赛场馆内的室内空间体积较大，采用太阳能热风系统通风去湿则可避免大空间带来的巨大能耗。另外设计采用太阳能光伏幕墙或太阳能电池板等设备将太阳的光能转化为电能供体育馆日常使用的系统。7RkH2hr。通风系统节能比赛大厅观众区采用座椅送风，上部回风的气流组织方式，使得新鲜空气先进入人员活动区域，再流向非活动区域。保证人员活动区的舒适要求，减小空调冷负荷。ccuJg6p。八、 环保设计 体育馆看台全部采用预制构件，减少大量建材的应用，节约了资源。体育馆室外场地铺装采用渗水地面材料，使地面大部分雨水能够渗透到地面下完成自然水循环。对于屋面收集的雨水，则进行回收，处理后用于冲洗厕所、浇灌室外绿地、清洗建筑物等。变配电室的气体灭火采用环保灭火剂，不污染被保护对象，不破坏大气臭氧层，对人和动物无不良影响。Bu3rvrH。统、票务系统十、绿色建筑 本次项目通过多种节能、环保途径，在室内外环境、室内环境质量、节能与能源利用、节水与水资源利用、节材与材料资源利用、运营管理方面创造出适宜的体育运动、生活环境。满足广东省绿色建筑一星B级的设计要求。IgLeXYn。总建筑面积16218.37平方米计容建筑面积12189.11平方米占地面积：6094.29平方米地下室建筑面积：4029.26平方米地上建筑面积：12598.45平方米首层建筑面积：6503.63平方米，其中室外台阶面积409.34平方米二层建筑面积：4969.57平方米三层建筑面积：1125.25平方米学校总建筑面积4834.64平方米计容建筑面积4515.62平方米占地面积：1254.1平方米地下室建筑面积：243.82平方米地上建筑面积：4590.82平方米首层建筑面积：1254.1平方米二层建筑面积：435.84平方米三、 四、五、六层建筑面积：706.42平方米梯屋75.2平方米占地面积577.31计容面积126.88建筑面积415.54，其中看台建筑面积288.66，看台下配套用房126.88.
