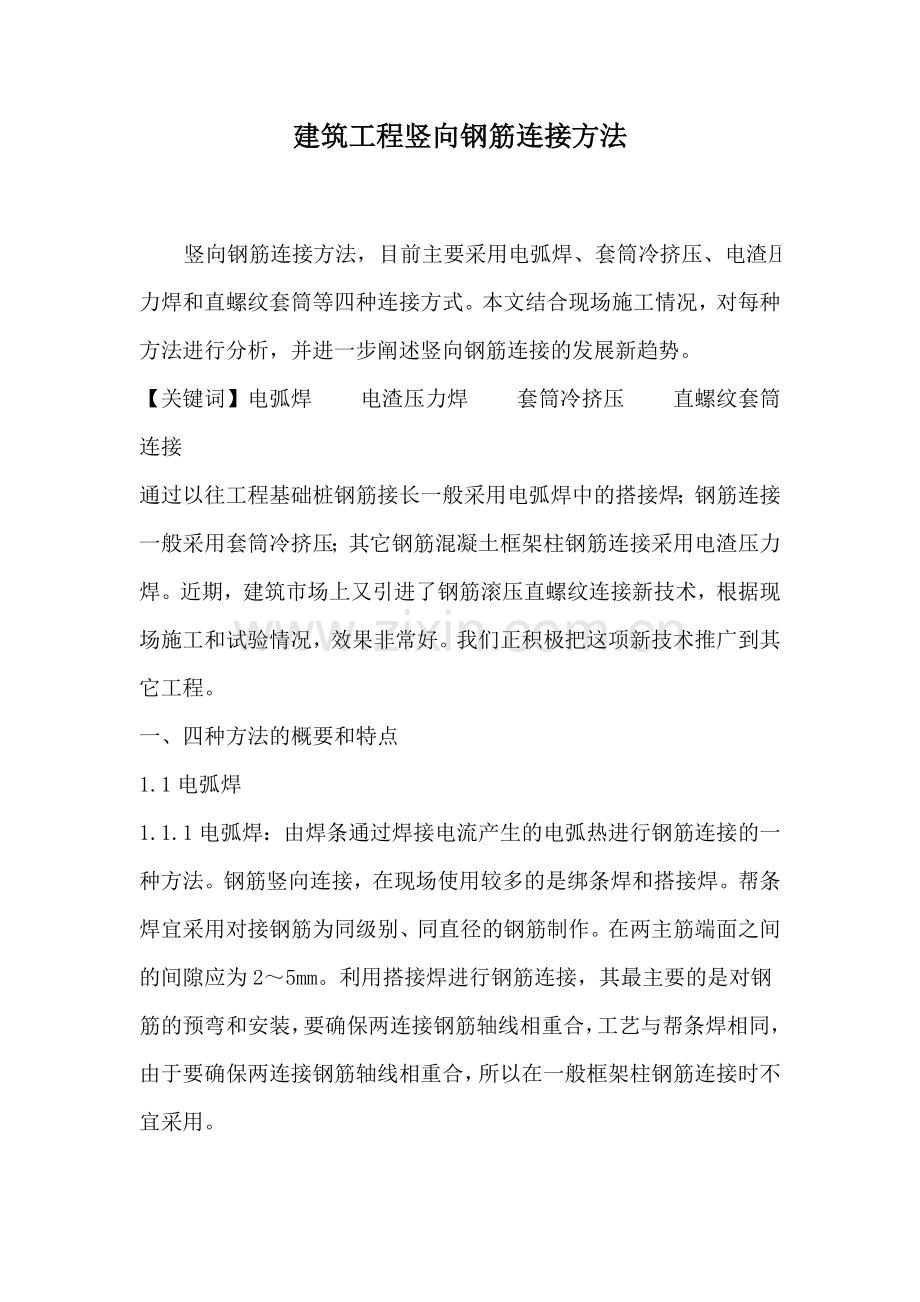

建筑工程竖向钢筋连接方法 日志地址: 请用Ctrl+C复制后贴给好友。

竖向钢筋连接方法，目前主要采用电弧焊、套筒冷挤压、电渣压力焊和直螺纹套筒等四种连接方式。本文结合现场施工情况，对每种方法进行分析，并进一步阐述竖向钢筋连接的发展新趋势。
【关键词】电弧焊   电渣压力焊   套筒冷挤压   直螺纹套筒连接
通过以往工程基础桩钢筋接长一般采用电弧焊中的搭接焊；钢筋连接一般采用套筒冷挤压；其它钢筋混凝土框架柱钢筋连接采用电渣压力焊。近期，建筑市场上又引进了钢筋滚压直螺纹连接新技术，根据现场施工和试验情况，效果非常好。我们正积极把这项新技术推广到其它工程。
一、四种方法的概要和特点
1.1电弧焊
1.1.1电弧焊：由焊条通过焊接电流产生的电弧热进行钢筋连接的一种方法。钢筋竖向连接，在现场使用较多的是绑条焊和搭接焊。帮条焊宜采用对接钢筋为同级别、同直径的钢筋制作。在两主筋端面之间的间隙应为2～5mm。利用搭接焊进行钢筋连接，其最主要的是对钢筋的预弯和安装，要确保两连接钢筋轴线相重合，工艺与帮条焊相同，由于要确保两连接钢筋轴线相重合，所以在一般框架柱钢筋连接时不宜采用。

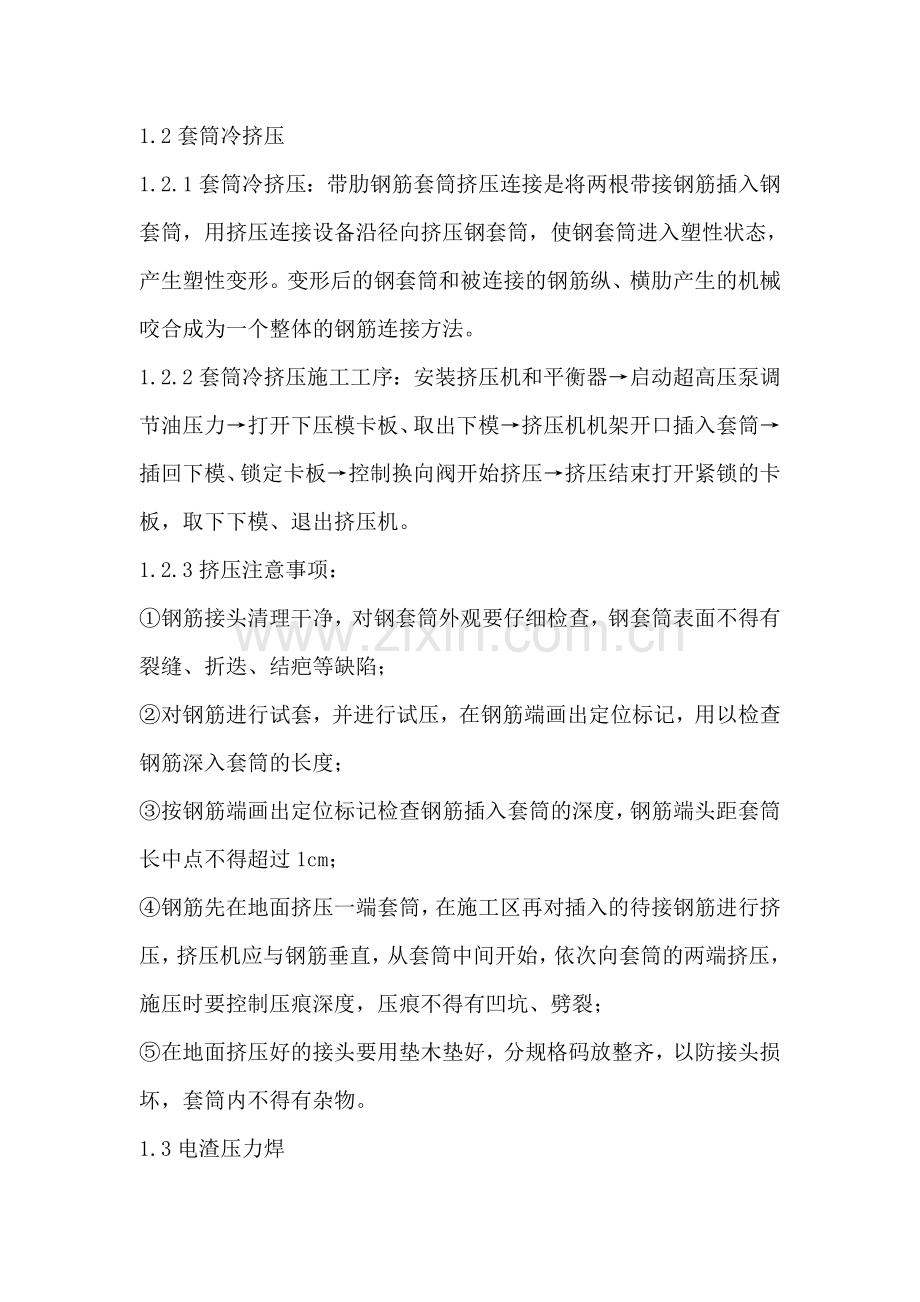

1.2套筒冷挤压
1.2.1套筒冷挤压：带肋钢筋套筒挤压连接是将两根带接钢筋插入钢套筒，用挤压连接设备沿径向挤压钢套筒，使钢套筒进入塑性状态，产生塑性变形。变形后的钢套筒和被连接的钢筋纵、横肋产生的机械咬合成为一个整体的钢筋连接方法。
1.2.2套筒冷挤压施工工序：安装挤压机和平衡器→启动超高压泵调节油压力→打开下压模卡板、取出下模→挤压机机架开口插入套筒→插回下模、锁定卡板→控制换向阀开始挤压→挤压结束打开紧锁的卡板，取下下模、退出挤压机。
1.2.3挤压注意事项：
①钢筋接头清理干净，对钢套筒外观要仔细检查，钢套筒表面不得有裂缝、折迭、结疤等缺陷；
②对钢筋进行试套，并进行试压，在钢筋端画出定位标记，用以检查钢筋深入套筒的长度；
③按钢筋端画出定位标记检查钢筋插入套筒的深度，钢筋端头距套筒长中点不得超过1cm；
④钢筋先在地面挤压一端套筒，在施工区再对插入的待接钢筋进行挤压，挤压机应与钢筋垂直，从套筒中间开始，依次向套筒的两端挤压，施压时要控制压痕深度，压痕不得有凹坑、劈裂；
⑤在地面挤压好的接头要用垫木垫好，分规格码放整齐，以防接头损坏，套筒内不得有杂物。
1.3电渣压力焊
1.3.1电渣压力焊：电渣压力焊是利用焊接电流通过渣池产生的电阻热将两连接钢筋端部熔化，然后用焊接机头进行施压使钢筋焊合。
1.3.2电渣压力焊施工工序：安装焊接钢筋和铁丝球→缠绕石棉绳、装放焊剂接通电源→进入造渣过程使钢筋端部熔化→切断电源顶压钢筋完成焊接→倒出焊剂、拆除夹具
1.3.3电渣压力焊注意事项
①用焊接机头（夹具）钳固上下的待接钢筋，上下钢筋不得晃动。在人扶牢固定上下钢筋时一定要保持连接钢筋中心线在一致，每焊接机组不少于4人（一般2人扶钢筋，1人操作焊具，1人做辅助工作）抬起上下钢筋，准确地把预先准备好的铁丝球安放在上、下钢筋焊接端面的中间位置。然后轻放钢筋，使上下端面与铁丝球接触良好，防止铁丝球被压扁变形；
②先缠绕即要安装的焊剂盒底部位置的石棉绳，然后再装焊剂盒，待焊剂盒安装正确后，再缠密石棉绳，以防焊剂泄漏，把焊剂装放好后接通电源，同时把上面的钢筋微微上提，以防电源短路或断路，电弧稳定燃烧使焊剂充分熔化，进入造渣过程，一般钢筋直径越大，造渣时间越长；
③造渣结束即进入电渣过程，这时渐渐下落钢筋，以防电源短路或断路，端部插入渣池中，由于电流直接通过渣池，将会产生大量的电阻热，使钢筋端部迅速进入熔化状态，直到电渣结束；
④电渣完成，切断电源，立即顶压钢筋，挤出溶化金属和熔渣，形成椭圆球式圆滑的接头焊包；
⑤接头焊毕，应稍作停歇，然后倒出焊剂、拆除焊剂盒和石棉绳及夹具，把倒出的焊剂中的杂物清理干净，以便重复使用；
⑥及时检查焊接接头外观质量，焊接完成后要及时清理由焊接留下来的垃圾，保持现场清洁卫生；
1.4直螺纹连接
1.4.1直螺纹连接：是将待连接钢筋端部的纵肋和横肋用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。
1.4.2直螺纹连接施工工序：钢筋准备→放置在直螺纹成型机→剥胁滚压直螺纹→在直螺纹上涂油保护→放置钢筋时用垫木以防直螺纹被损坏→套筒连接
1.4.3现场连接施工和质量要求
①将套筒预先部分或全部拧入一个被连接钢筋的的螺纹内，而后转动连接钢筋或反拧套筒到预定位置，最后用扳手转动连接钢筋，使其相互对顶锁定连接套筒；
②采用扭具扳手把钢筋接头扭紧，拧紧后的滚压直螺纹接头做上标记；
③连接套筒表面无裂纹，螺牙饱满，无其它缺陷；
④连接套筒两端的孔，用塑料盖封上，以保持内部洁净、干燥、防锈；
⑤作业前，对要采取此项工艺施工的钢筋进行工艺检验，试验合格才能施工。
二、四种竖向钢筋连接方法对比
1.1电弧焊施工方便、尤其是搭接焊更适合桩的钢筋接长；
1.2套筒冷挤压连接工作性能好、质量稳定，但设备移动不便，操作过程麻烦，操作工人工作强度大，有时液压油对钢筋会有污染，综合成本较高，且完成连接的整体速度较慢。
1.3电渣压力焊节省钢材、成本低，但受电压、雨季和操作工技术及相互配合熟练程度的影响。
1.4钢筋直螺纹连接工作性能稳定，操作过程简单方便速度快，价格适中，抗疲劳性好。 螺纹牙型好、精度高，不存在虚假螺纹，连接质量稳定可靠。 应用范围广。螺纹加工提前预制，现场装配施工。 无污染、施工安全可靠 节约能源。设备功率仅为34KW。
结论
通过以上分析钢筋竖向连接的几种方法，均有各自的使用范围和条件。尤其是钢筋直螺纹连接对施工进度、施工质量、安全方便、环境卫生和施工成本等都起到积极推动作用。为国内外钢筋等强度直螺纹连接的一项新技术，推广应用价很大，如果在其设备上有进一步的改进的话，可以断言，在重大的框架结构竖向钢筋连接时钢筋直螺纹连接将被广泛应用。

（转）钢筋识图入门 [图片]

一、箍筋表示方法：
⑴ φ10@100/200(2)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2)      表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2)  表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20    表示上部钢筋为3Φ22,  下部钢筋为3Φ20。
⑵ 2φ12，3Φ18    表示上部钢筋为2φ12,  下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25    表示上部钢筋为4Φ25,  下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25    表示上部钢筋为3Φ25,  下部钢筋为5Φ25。
二、 梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20          表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）  表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2        表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22  表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：
⑴ G2φ12        表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14        表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22        表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18        表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25          表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4      表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4    表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25  表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。
五、 标注示例：
KL7（3）300×700 Y500×250
        φ10@100/200(2) 2Φ25
        N4Φ18
        （-0.100）
4Φ25           6Φ25 4/2   6Φ25 4/2   6Φ25 4/2         4Φ25
□———————————□———————□———————————□
      4Φ25           2Φ25           4Φ25
                        300×700
                        N4φ10
KL7(3) 300×700   表示框架梁7，有三跨，断面宽300，高700。
Y500×250       表示梁下加腋，宽500，高250。
N4Φ18         表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100         表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.
G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.
N是受扭筋的意思，G是构造筋的意思！
7
没有标注N 的就是构造钢筋G,G是15D,N是LaE
钢筋算量基本方法
钢筋算量基本方法
第一章梁
第一节框架梁
一、首跨钢筋的计算
1、上部贯通筋
   上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
   端支座负筋长度：第一排为Ln/3＋端支座锚固值；
                                   第二排为Ln/4＋端支座锚固值
3、下部钢筋
   下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？
     现在我们来总结一下以上三类钢筋的支座锚固判断问题：
     支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋
   构造钢筋：构造钢筋长度＝净跨长＋2×15d
   抗扭钢筋：算法同贯通钢筋
5、拉筋
   拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋
   箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示）

7、吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm   夹角=60°
                                                       ≤800mm   夹角=45°
二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；
第二排为Ln/4＋中间支座值＋Ln/4
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；
第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算
类似首跨钢筋计算

四、悬臂跨钢筋计算
1、主筋
     软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示

这里，我们以2＃、5＃及6＃钢筋为例进行分析：
2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值
5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L
6＃钢筋—下部钢筋＝Ln--保护层+15d
2、箍筋
（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页。

第二节其他梁
一、非框架梁
在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：
1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；
2、 下部纵筋锚入支座只需12d；
3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁
1、框支梁的支座负筋的延伸长度为Ln/3；
2、下部纵筋端支座锚固值处理同框架梁；
3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；
4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；
5、箍筋的加密范围为≥0.2Ln1≥1.5hb；
7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
需要计算的工程量

第一节剪力墙墙身
一、剪力墙墙身水平钢筋

1、墙端为暗柱时
A、外侧钢筋连续通过     外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙长-保护层+弯折
B、外侧钢筋不连续通过     外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙长-保护层+弯折
暗拄与墙身相平

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
2、墙端为端柱时
A、外侧钢筋连续通过     外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）
B、外侧钢筋不连续通过     外侧钢筋长度＝墙长-保护层+0.65Lae
内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
端拄突出墙

     当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）

中间层   无变截面                                               中间层     变截面

         顶层       内墙                                   顶层     外墙
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。

三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；
拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)

第二节剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
第三节剪力墙墙梁
一、连梁

1、受力主筋
顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae
中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae
2、箍筋

顶层连梁，纵筋长度范围内均布置箍筋   即N=(LAE-100/150+1)*2+（洞口宽-50*2）/间距+1（顶层）
中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根   即N=（洞口宽-50*2）/间距+1（中间层）
二、暗梁
1、主筋长度＝暗梁净长＋锚固
2、箍筋
第三章柱
KZ钢筋的构造连接

第一章基础层
一、柱主筋
基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}

二、基础内箍筋
基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。

第二章中间层
一、柱纵筋
1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度
二、柱箍筋
1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1
03G101-1中，关于柱箍筋的加密区的规定如下
1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第三节顶层
顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G101－1第37、38页）
一、角柱

角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么角柱顶层钢筋锚固值是如何考虑的呢？
                                             弯锚（≦Lae）：梁高－保护层＋12d
a、内侧钢筋锚固长度为   直锚（≧Lae）：梁高－保护层

                                               ≧1.5Lae
b、外侧钢筋锚固长度为   柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d
                                             柱顶部第二层：≧梁高－保护层＋柱宽－保护层
注意：在GGJ V8.1中，内侧钢筋锚固长度为       弯锚（≦Lae）：梁高－保护层＋12d
                                                                                   直锚（≧Lae）：梁高－保护层
                                         外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
二、边柱
边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？
     边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：
a、内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                             直锚（≧Lae）：梁高－保护层
b、外侧钢筋锚固长度为：≧1.5Lae
注意：在GGJ V8.1中，内侧钢筋锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                                                               直锚（≧Lae）：梁高－保护层
           外侧钢筋锚固长度＝Max{1.5Lae ，梁高－保护层＋柱宽－保护层}
三、中柱

中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？
   中柱顶层纵筋的锚固长度为   弯锚（≦Lae）：梁高－保护层＋12d
                                                     直锚（≧Lae）：梁高－保护层
注意：在GGJ V8.1中，处理同上。
第四章 板
在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。
板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋、分布筋 、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。
一、受力筋
软件中，受力筋的长度是依据轴网计算的。
受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）。
根数＝（轴线长度-扣减值）/布筋间距＋1
二、负筋及分布筋
负筋长度=负筋长度+左弯折+右弯折
负筋根数＝（布筋范围-扣减值）/布筋间距＋1
分布筋长度=负筋布置范围长度-负筋扣减值
负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1
三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)
根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。
第五章 常见问题
为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？

我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：
按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d≈1.9d。
梁中出现两种吊筋时如何处理？
在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25。而后面的次梁宽度按照与吊筋一一对应的输入进去如250/300（2B22对应250梁宽；2B25对应300梁宽）
当梁的中间支座两侧的钢筋不同时，软件是如何处理的？
当梁的中间支座两侧的钢筋不同时，我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋。软件计算的原则是支座两侧的钢筋相同，则通过；不同则进行锚固；判断原则是输入格式相同则通过，不同则锚固。如右支座负筋为5B22，下一跨左支座负筋为5B22＋2B20，则5根22的钢筋通过支座，2根20锚固在支座。
梁变截面在软件中是如何处理的？
在软件中，梁的变截面情况分为两种：
1、当高差>1/6的梁高时，无论两侧的格式是否相同，两侧的钢筋全部按锚固进行计算。弯折长度为15d＋高差。
2、当高差<1/6的梁高时，按支座两侧的钢筋不同的判断条件进行处理。
如果框架柱的混凝土强度等级发生变化，我们如何处理柱纵筋？
     如果框架柱的混凝土强度等级发生变化，柱纵筋的处理分两种情况：
1、若柱纵筋采用电渣压力焊，则按柱顶层的混凝土强度等级设置；
2、若柱纵筋采用绑扎搭接，例如1～2层为C45，3～10层为C35，则柱要分开来建立两个构件：一个为C45，为3层，但3层只输入构件截面尺寸及层高，目的是不让2层作为顶层计算锚固；另一个构件建立1～10层，1～2层只输入构件截面尺寸及层高，钢筋信息自3层开始输入，这样就可以解决问题了。

每米高圆形柱螺旋钢筋长度计算公式：L=N（P*P+(D-2b+do)^2*π^2）^0.5+两个弯钩长度
式中：
N=螺旋圈数，N=L/P（L为构件长即圆形柱长）
P=螺距
D=构件直径
do=螺旋钢筋的直径
b=保护层厚度.
另外：
钢筋理论质量=钢筋计算长度*该钢筋每米质量
钢筋总耗质量=钢筋理论质量*[1+钢筋（铁件）损耗率]
钢筋理论质量计算捷径：
钢筋理论质量=钢筋直径的平方（以毫米为单位）*0.00617

钢筋平法--剪力墙
日志地址:
请用Ctrl+C复制后贴给好友。

平法系列（四）— 剪力墙

一、剪力墙编号规定
将剪力墙按剪力墙柱、剪力墙身、剪力墙梁（简称为墙柱、墙身、墙梁）三类构件分别编号，如：墙Q、暗柱AZ、连梁LL 、暗梁AL 、边框梁BKL等。
二、剪力墙中钢筋的计算

A. 剪力墙身
1. 水平分布钢筋长度计算：
1.1 当剪力墙端为暗柱时：
内侧水平分布钢筋长度=墙长-保护层+弯折长度（15D），如图一所示。
外侧水平分布钢筋长度=墙长-保护层
1.2 当剪力墙端为端柱时
内侧水平分布钢筋长度分为直锚和弯锚两种情况，当水平分布钢筋伸至对边>Lae时可不设弯钩，采用直锚即可。
直锚时长度=墙净长+锚固（lae）
弯锚时长度=伸至柱对边-保护层+弯折长度（15D）
外侧水平分布钢筋长度=墙长-保护层
   2. 水平分布钢筋根数计算：
2.1 基础层：
基础内的水平分布钢筋的作用仅起一个稳固作用，防止钢筋在砼浇捣时受到扰动，间距≤500且不少于两道水平分布筋，详见04G101-3第32页。
在钢筋抽样软件中，剪力墙在基础锚固区内的水平分布钢筋排数可以根据实际情况在计算设置中进行调整。
    2.2 中间层及顶层：
根数=ceil（（墙高（一般为层高）- S/2）/间距）+1
注：其中S 表示水平分布钢筋间距，ceil（）表示直接进位，如ceil（3.2）=4。

   3. 竖向分布钢筋长度计算：
    3.1 基础层
基础插筋=基础高-保护层+弯折长度+伸出基础顶面的高度+搭接长度
其中伸出基础顶面的高度：
当剪力墙竖向分布钢筋搭接构造时，伸出基础顶面的长度≥0；
当剪力墙竖向分布钢筋采用机械连接，伸出基础顶面的长度≥500。
弯折长度，钢筋软件严格按照平法图集04G101-3 规定设置（参见计算设置），当工程图纸设计中与图集不一致时可以自行修改。图二.
    3.2 中间层
竖向分布钢筋长度=墙高（一般为层高）-下层纵筋伸出楼板顶面的高度+伸入上层楼板顶面的高度+搭接长度
当中间层剪力墙发生变截面时，钢筋软件将根据03G101-1第48页的规定自动判断并计算插筋，同时软件中亦可对节点进行设置。图三.
插筋长度= 插筋锚固长度（1.5*lae）+伸出楼板顶面的高度+搭接长度，当为绑扎连接时搭接长度为1.2*lae。
其中插筋锚固长度亦可在计算设置中进行调整。
    3.3 顶层
竖向分布钢筋长度=墙高（一般为层高）-下层纵筋伸出楼板顶面的高度-屋面板厚+lae（la）
注：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当剪力墙顶有暗梁时，剪力墙竖向钢筋仍然应弯折伸入板中。

   4. 竖向分布钢筋根数计算：
根数=∑（ceil（（墙净长- S）/间距）+1）
    其中墙净长=墙长-墙上暗柱（端柱）所占长度
B. 剪力墙柱
（一）  暗柱
暗柱纵筋长度的计算同墙竖向分布钢筋长度的计算，在钢筋软件中可单独对“暗柱纵筋露出长度”等项进行计算设置。（图四）
暗柱样式复杂多样，常见的有L型、T型、一字型、Z型、AZ型、DZ型等，为此钢筋软件中提供了大量的暗柱箍筋组合样式可供选择。（图五）
（二）  端柱
    端柱的竖向钢筋和箍筋构造与框架柱相同。其中抗震竖向钢筋构造详见03G101-1 第36至38页，非抗震纵向钢筋构造详见03G101-1第42至44页；抗震箍筋构造详见03G101-1第40页，非抗震箍筋构造详见03G101-1第45页。
C. 剪力墙梁
  <总图三>
（一）暗梁
暗梁是剪力墙的一部分，所以暗梁不存在“锚固”问题，只有“收边”问题，暗梁的长度是整个墙肢，暗梁的作用不是抗剪，而是阻止剪力墙开裂，暗梁纵筋构造见03G101-1第47页剪力墙水平钢筋构造。
纵筋长度=梁长-保护层+弯折长度（15D）
箍筋根数＝ceil（暗梁长度/间距）+1
注：暗梁侧面纵筋同剪力墙水平分布筋。
（二）连梁
    2.1 中间层
纵筋长度=洞口宽度+2*max（lae，600）
箍筋根数=ceil（（洞口宽度-100）/间距）+1
    2.2 顶层
纵筋长度=洞口宽度+2*max（lae，600）
箍筋根数=ceil（（洞口宽度-100）/间距）+ceil（（max（lae，600）-100）/150）*2+3
    注：连梁的侧面筋，即为剪力墙配置的水平分布筋。

平法系列（三）— 板

板钢筋大致可以分为受力筋、负筋（扣筋）、分布筋。相对于其他构件，板钢筋计算看似非常简单，但真正抽起来，却并不是那样，尤其是分布筋的计算需要按板块儿计算，效率非常的慢。
我们曾经做过一个测试，手工抽一层（1000m2）的板，大约需要半天的时间，而用软件只需要1~1.5个小时即可。软件何以做到如此之快呢？让我们看一下板钢筋在软件中是如何应用的。
　一、板受力筋
板受力筋分为底筋、面筋，如果板较厚时还有中部钢筋。
软件的处理思路与手工基本相同，确定了钢筋的布筋范围和长度就可以了。
1. 布筋范围的确定
1.1 通过板来确定布筋范围
软件提供了一个自动生成板的功能，它可以根据梁、墙所围成的最小区域自动生成板。当局部板厚不同时可以单独修改。
板画好后就可以通过板来确定布筋范围了，软件提供了按单板和按多板来选择范围。

1.2 通过已画好的受力筋确定布筋范围
我们已经在一个复杂的布筋范围内画入了水平受力筋，当要画入垂直受力筋时，就可以借用已经画好的水平受力筋的范围画入垂直受力筋。
1.3 自定义范围确定布筋范围
当受力筋的范围并不能以板的范围确定时，可以利用绘图工具自行绘制布筋范围。
有了上述所说的三种确定布筋范围的方法，就可以处理实际工程中的任何情况。布筋范围确定了钢筋的根数也就计算出来了。软件计算与手工不同，软件利用计算机快速、精确的计算特点将布筋范围内每一根钢筋的位置计算出来，从而计算出根数。
2. 长度的确定
钢筋的布筋范围确定了，那么钢筋的长度即为平行于钢筋布筋方向的边长，通过软件内嵌的《04G101-4》计算规则计算而得。
因为地区差异、手工习惯不同，钢筋计算不能达到全国统一，所以软件内置了许多算法，可以在“计算设置”中进行选择。
3. 特殊情况的处理
当遇到非矩形区域时，板受力筋的长度就不是等长的了。这种情况下手工计算只能算一个平均值，不很准确，而软件可以精确的计算每一根钢筋的长度。
二、板负筋
板负筋即我们通常所说的扣筋，实际工程中板的每一边都有负筋，手算起来非常繁琐。利用软件将板边画上负筋，让软件自动计算，这种处理思路使得负筋计算变得轻松简单。
1. 负筋的画法
软件提供了按板、梁、墙边布置负筋和画线布置负筋四种方法，根据实际工程选择合适的画法即可。
2. 负筋的长度
负筋的长度通过负筋属性中的左标注和右标注长度，加上弯折部分长度所得。
3. 分布筋的计算
我们在前面提到了，分布筋的计算是非常繁琐的，软件处理则是非常简便，在定义负筋时，定义好分布筋的级别、直径、间距后软件可以自动计算分布筋。
三、温度筋
板温度筋用于抵抗温度变化在现浇板内引起的约束拉应力，一般出现在屋面、工业厂房等大跨度的板内。实际中温度筋是要和负筋搭接计算的，软件也考虑到了这点，不需要我们画的时候考虑布置到哪，只需按受力筋方式布置上去。在计算的时候软件直接按和两边负筋每边搭接150mm计算。

 四、其他钢筋
对于板的其它钢筋，如洞口加强筋、马凳筋、板角放射筋，软件可以利用非建模中的直接输入法来完成。这种方法类似于手算，但可以和计算机的计算结果一起汇总。

平法系列（二）— 柱

在平法图集03G101-1中，对于柱的规定多而复杂；在实际工程中，对于柱钢筋的计算中最容易发生混淆的地方就是柱纵筋和箍筋的计算方法。下面我们就结合软件将柱中钢筋的计算简单分析一下。
一、平法柱构件名称及编号(图一)
二、 柱中钢筋的计算
（一）基础层
基础插筋（图二）
基础插筋＝基础厚度-保护层＋弯折长度+伸入上层的钢筋长度Hn/3
其中：Hn是指柱净高，即图二中的H（层高）-h（梁高）
弯折长度，软件严格按照规范设置（参见计算设置），当工程中与规范不同时还可以修改。（图三）
    基础内箍筋
    基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇筑受到挠动。（图四）
在软件中，柱基础
