深圳盛波TFT-LCD用偏光片项目

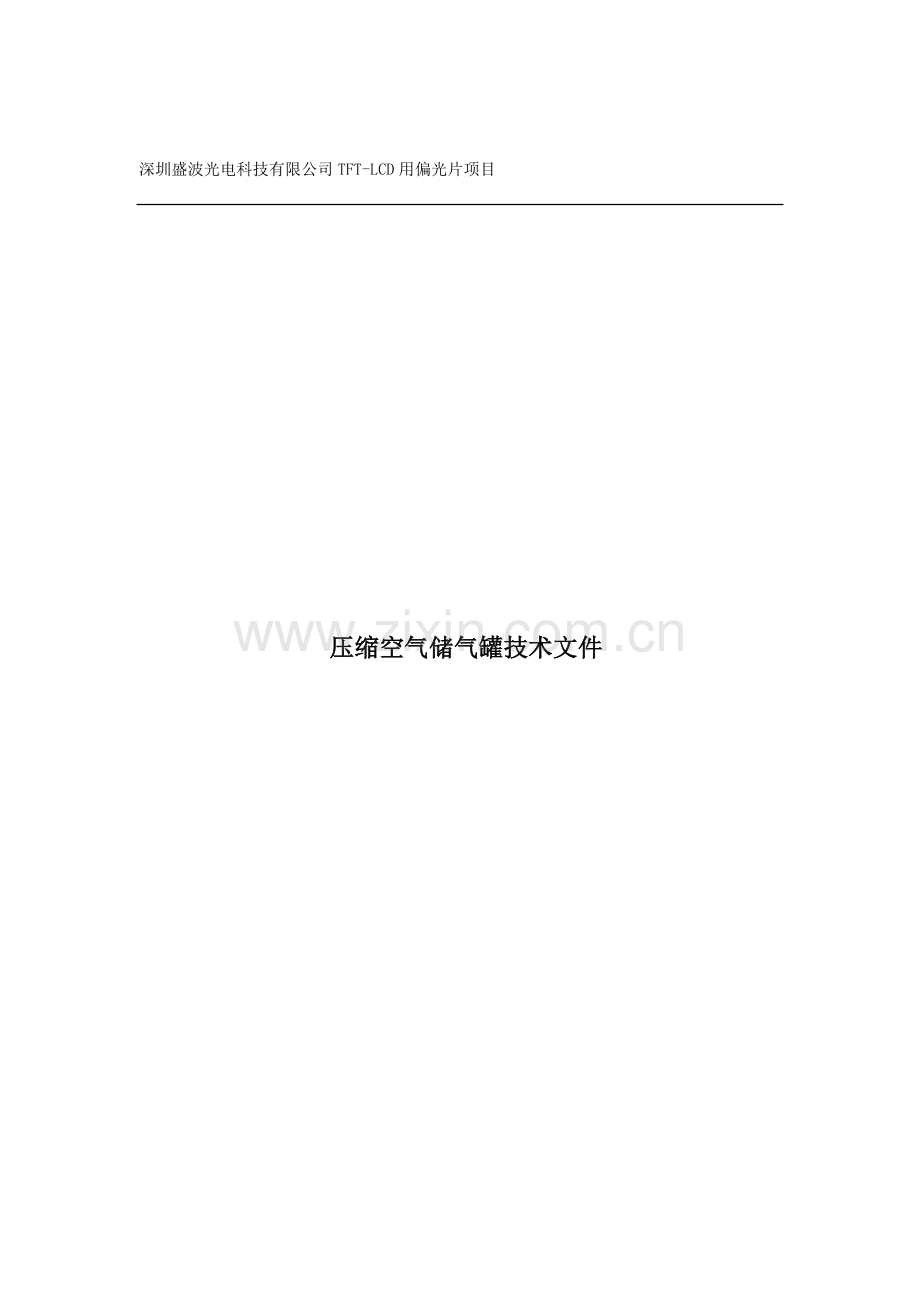

深圳盛波光电科技有限公司TFT-LCD用偏光片项目

压缩空气储气罐技术文件

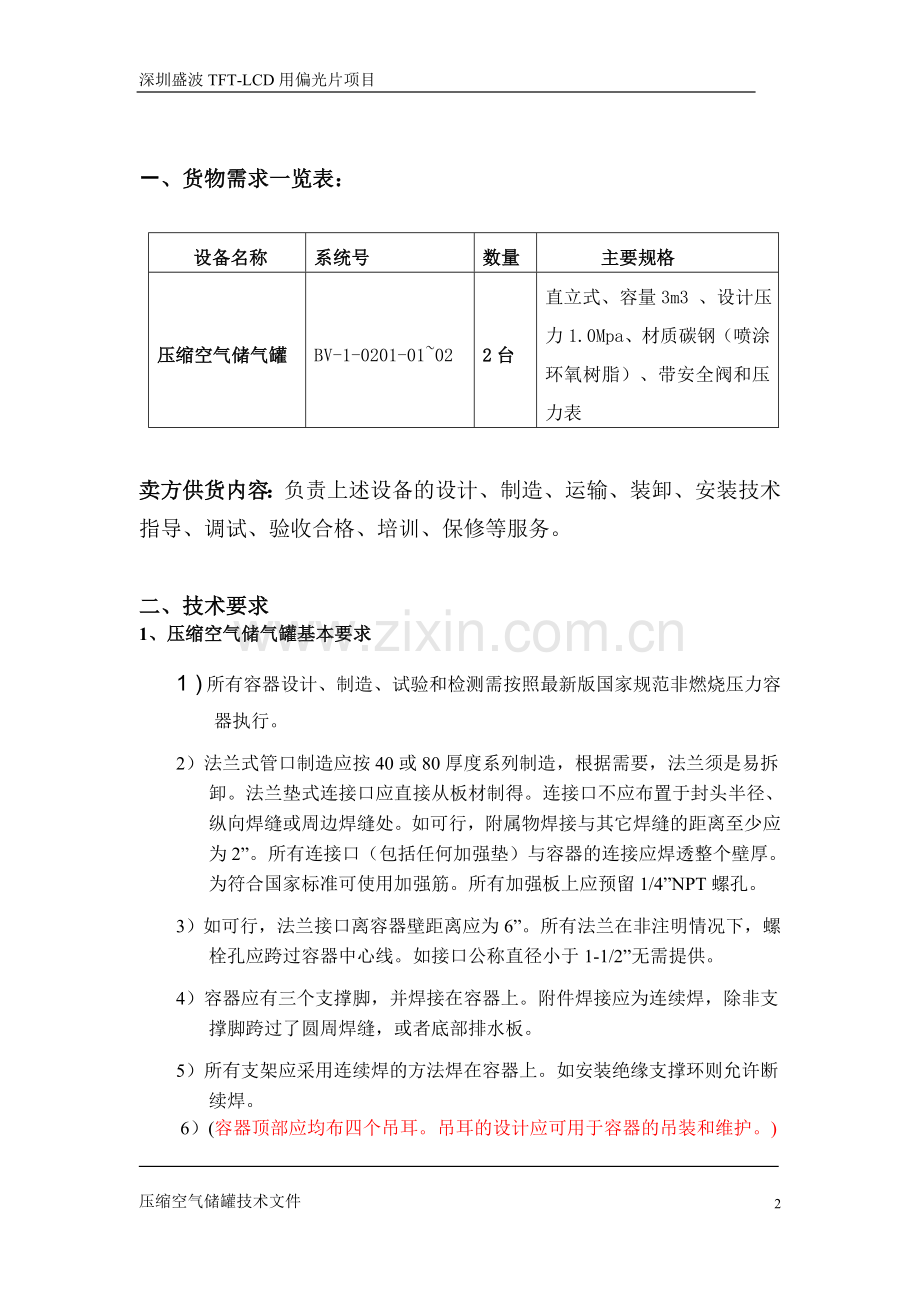

一、货物需求一览表：

设备名称
系统号
数量
主要规格
压缩空气储气罐
BV-1-0201-01~02
2台
直立式、容量3m3 、设计压力1.0Mpa 、材质碳钢（喷涂环氧树脂）、带安全阀和压力表

卖方供货内容：负责上述设备的设计、制造、运输、装卸、安装技术指导、调试、验收合格、培训、保修等服务。

二、技术要求
1、压缩空气储气罐基本要求
1）所有容器设计、制造、试验和检测需按照最新版国家规范非燃烧压力容器执行。
2）法兰式管口制造应按40或80厚度系列制造，根据需要，法兰须是易拆卸。法兰垫式连接口应直接从板材制得。连接口不应布置于封头半径、纵向焊缝或周边焊缝处。如可行，附属物焊接与其它焊缝的距离至少应为2”。所有连接口（包括任何加强垫）与容器的连接应焊透整个壁厚。为符合国家标准可使用加强筋。所有加强板上应预留1/4”NPT螺孔。
3）如可行，法兰接口离容器壁距离应为6”。所有法兰在非注明情况下，螺栓孔应跨过容器中心线。如接口公称直径小于1-1/2”无需提供。
4）容器应有三个支撑脚，并焊接在容器上。附件焊接应为连续焊，除非支撑脚跨过了圆周焊缝，或者底部排水板。
5）所有支架应采用连续焊的方法焊在容器上。如安装绝缘支撑环则允许断续焊。
6）(容器顶部应均布四个吊耳。吊耳的设计应可用于容器的吊装和维护。)
7）概述-所有材料须符合相关规范的化学和机械性能要求。所有部件尺寸需符合国家标准。
8）垫圈-厚度1/8”，全面EPDM垫圈。
9）所有压力容器须配备过压/高温保护的安全阀。安全阀易与水接触部分部件须采用SS316 不锈钢材质。
10）表面清理：容器表面和钢支架应进行喷砂，涂刷底漆和面漆。对于有隔层的容器，应至少在容器外壁两侧打上高度为2”的“带衬垫容器，请勿焊接”钢印
11）铭牌：所有容器须附着316L不锈钢标签。标签装于容器突出平台上。标签文字应为突出，内容如下：
容器名称、设备标号、制造商名称、制造商序列号、制造年月、合同号、设计温度和压力、容器直径和重量、容器体积。
2、运输、存放和吊装
运输时，所有容器连接法兰面须用带衬垫的金属密封面防护以避免运输时损伤。
3、验收内容
1）所有容器设计应按照国家规范执行。
2）所有容器应有支脚。支脚和地基的设计和建造需符合当地地震防护要求。
3）所有容器内表面环氧树脂喷涂需按国家规范进行厚度和缺陷检测。
4）工厂测试：所有容器和相关管道必须按国家规范进行水压试验。供应商须提供符合非燃烧容器的压力容器证。
5）压力容器焊缝应按国家、地方规程要求进行X射线探伤。
三、技术资料
1、随产品到货应提供4套产品样本、设备安装手册、维护手册及其他用户必须文件。
2、设备安装及工程竣工验收后提供四套技术资料，供买方存档使用，包括：产品合格证及结构图；安装、使用及维修说明、调试记录；工程竣工资料；验收合格证等。

四、技术服务
1、供货方须设有长设的售后服务机构。
2、确保服务热线全天24小时畅通。服务热线电话号码为：
3、在接到业主电话后2小时间内，供货方服务人员必须赶到货物使用现场，并在到达现场24小时内予以修复，提供良好的服务，确保供应业主设备的正常运行。
4、供货方须具有完善的售后服务措施，高水平的技术维修人员以及高效率的工作作风，提供完善的售后服务。
5、备品、备件和易损件应具有完善的供应保障措施。
6、供货方须准确计算本合同设备的易损件数量和更换周期。在交货之日起，供货方其库房存放供业主免费使用更换的易损件，在接到业主通知后24小时内进行更换。
7、在产品制造过程中，如果买方需要到现场进行监造，卖方必须积极配合。检验合格后共同签署《产品监造检验记录》。
8、 合同签署后，应及时提供详细的基础放工图纸。系统设备就位安装由卖方负责，直至验收合格为止。
