PROE的绝对精度和相对精度.doc

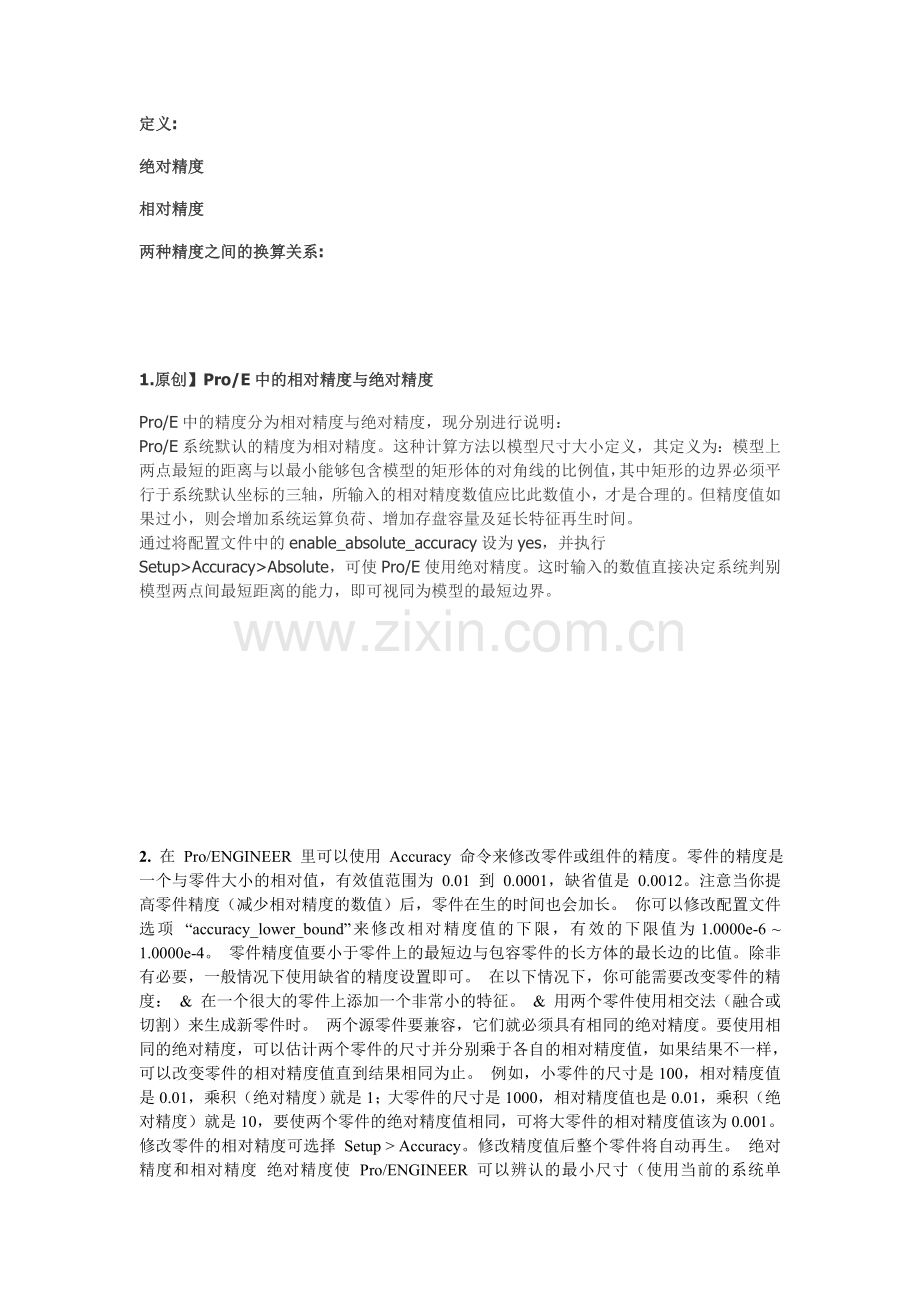

定义:
绝对精度
相对精度
两种精度之间的换算关系:

1.原创】Pro/E中的相对精度与绝对精度
Pro/E中的精度分为相对精度与绝对精度，现分别进行说明：
5b l3z-|6X7F8aCAD/CAM/CAE/汽车设计/模具设计用户技术交流家园Pro/E系统默认的精度为相对精度。这种计算方法以模型尺寸大小定义，其定义为：模型上两点最短的距离与以最小能够包含模型的矩形体的对角线的比例值，其中矩形的边界必须平行于系统默认坐标的三轴，所输入的相对精度数值应比此数值小，才是合理的。但精度值如果过小，则会增加系统运算负荷、增加存盘容量及延长特征再生时间。
0b&`6t!O8S$O0L)vCAD/CAM/CAE/汽车设计/模具设计用户技术交流家园通过将配置文件中的enable_absolute_accuracy设为yes，并执行Setup>Accuracy>Absolute，可使Pro/E使用绝对精度。这时输入的数值直接决定系统判别模型两点间最短距离的能力，即可视同为模型的最短边界。CAD/CAM之家论坛0})a!]:h/U${;T3E9}
7t n%q1g!S$K6u'T!D9_

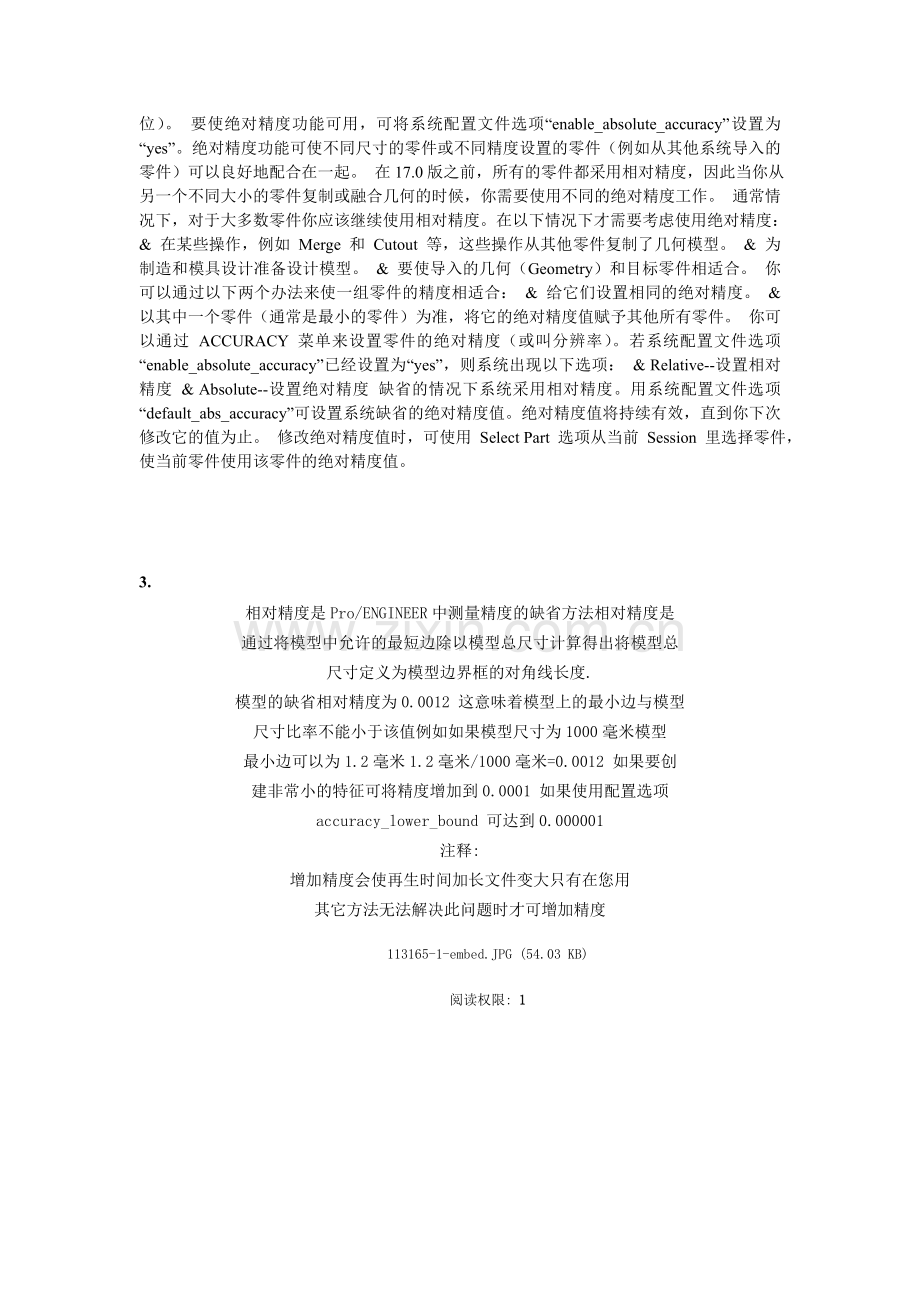

2. 在 Pro/ENGINEER 里可以使用 Accuracy 命令来修改零件或组件的精度。零件的精度是一个与零件大小的相对值，有效值范围为 0.01 到 0.0001，缺省值是 0.0012。注意当你提高零件精度（减少相对精度的数值）后，零件在生的时间也会加长。 你可以修改配置文件选项 “accuracy_lower_bound”来修改相对精度值的下限，有效的下限值为1.0000e-6 ~ 1.0000e-4。 零件精度值要小于零件上的最短边与包容零件的长方体的最长边的比值。除非有必要，一般情况下使用缺省的精度设置即可。 在以下情况下，你可能需要改变零件的精度： & 在一个很大的零件上添加一个非常小的特征。 & 用两个零件使用相交法（融合或切割）来生成新零件时。 两个源零件要兼容，它们就必须具有相同的绝对精度。要使用相同的绝对精度，可以估计两个零件的尺寸并分别乘于各自的相对精度值，如果结果不一样，可以改变零件的相对精度值直到结果相同为止。 例如，小零件的尺寸是100，相对精度值是0.01，乘积（绝对精度）就是1；大零件的尺寸是1000，相对精度值也是0.01，乘积（绝对精度）就是10，要使两个零件的绝对精度值相同，可将大零件的相对精度值该为0.001。 修改零件的相对精度可选择 Setup > Accuracy。修改精度值后整个零件将自动再生。 绝对精度和相对精度 绝对精度使 Pro/ENGINEER 可以辨认的最小尺寸（使用当前的系统单位）。 要使绝对精度功能可用，可将系统配置文件选项“enable_absolute_accuracy”设置为“yes”。绝对精度功能可使不同尺寸的零件或不同精度设置的零件（例如从其他系统导入的零件）可以良好地配合在一起。 在17.0版之前，所有的零件都采用相对精度，因此当你从另一个不同大小的零件复制或融合几何的时候，你需要使用不同的绝对精度工作。 通常情况下，对于大多数零件你应该继续使用相对精度。在以下情况下才需要考虑使用绝对精度： & 在某些操作，例如 Merge 和 Cutout 等，这些操作从其他零件复制了几何模型。 & 为制造和模具设计准备设计模型。 & 要使导入的几何（Geometry）和目标零件相适合。 你可以通过以下两个办法来使一组零件的精度相适合： & 给它们设置相同的绝对精度。 & 以其中一个零件（通常是最小的零件）为准，将它的绝对精度值赋予其他所有零件。 你可以通过 ACCURACY 菜单来设置零件的绝对精度（或叫分辨率）。若系统配置文件选项“enable_absolute_accuracy”已经设置为“yes”，则系统出现以下选项： & Relative--设置相对精度 & Absolute--设置绝对精度 缺省的情况下系统采用相对精度。用系统配置文件选项“default_abs_accuracy”可设置系统缺省的绝对精度值。绝对精度值将持续有效，直到你下次修改它的值为止。 修改绝对精度值时，可使用 Select Part 选项从当前 Session 里选择零件，使当前零件使用该零件的绝对精度值。

3.
相对精度是Pro/ENGINEER中测量精度的缺省方法相对精度是
通过将模型中允许的最短边除以模型总尺寸计算得出将模型总
尺寸定义为模型边界框的对角线长度.
模型的缺省相对精度为0.0012 这意味着模型上的最小边与模型
尺寸比率不能小于该值例如如果模型尺寸为1000毫米模型
最小边可以为1.2毫米1.2毫米/1000毫米=0.0012 如果要创
建非常小的特征可将精度增加到0.0001 如果使用配置选项
accuracy_lower_bound 可达到0.000001
注释:
增加精度会使再生时间加长文件变大只有在您用
其它方法无法解决此问题时才可增加精度
下载次数:1
2002-10-21 20:29
阅读权限: 1

绝对精度
通常应尽可能使用缺省的相对精度这可以使精度适应模型的尺
寸改变但有时需要知道按绝对单位表示的精度为此就要使
用绝对精度绝对精度是按模型的单位设置的例如如果将绝
对精度设置为0.001英寸允许的最小边则为0.001英寸
当通过IGES文件或一些其它常用格式输入或输出信息时主要
使用的是绝对精度例如如果要从另一个软件包传送文件就
要将两个系统设置成相同的绝对精度这将有助于最大程度地减
小传送中的错误

4. 绝对精度，可以理解为图形精确度，看他精确到小数点几位。例如：有破面的图形，面与面衔接存在断差或交错。如果断差间隙为0.0001，而你的图形绝对精度设置为0.01，显然0.0001在精度的允许范围内。就不会破面。也就是图形断差或交错小于0.01就不会破面。
个人理解！！！！！！！！！！！
 还是我来回答吧...
  相对精度,,是针对产品自身的体积而言的,也就是产品最大长,宽,高所形的长方体的对角线长度,是以此值为总数来取比例的,默认为0.0012,(可假设对角线长为1000mm,那产品精度就定为1.2mm,绘制图形时不得小于此值,否则会有破面)
        绝对精度,是针对图档中长度单位设定(有英寸,毫米等),比例的默认为0.0012————假设选用毫米为单位,则产品精定为1.2um  ，小于此值会有破面。

5.问: 在4.0中为什么有时更改精度时只出现相对精度，而绝对精度却不出现，而有时两个都会出现，哪种情况只出现相对精度，哪种情况两种都出现？请高手帮忙讲解一下。
答: 将配置文件选项enable_absolute_accuracy设为yes ,就出现绝对精度了!
